数据流程图和业务流程图

数据流程图和业务流程图案例1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。

供应商按订单要求发货给该公司采购部，并附上采购收货单。

公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。

库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。

2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

根据以上情况画出业务流程图和数据流程图。

3.“进书”主要指新书的验收、分类编号、填写、审核、入库。

主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。

“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。

顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

进书业务流程：书商采购单/新书采购员入库单退书单编目员合格新图书库管员入库单入库台帐进书数据流程：F3.2不合格采购单售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。

具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。

主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。

管理信息系统数据流程图与业务流程图概述在管理信息系统（Management Information System, MIS）的设计和开发过程中，数据流程图和业务流程图是两个重要工具。

数据流程图用于描述信息系统中的数据流动和处理过程，而业务流程图则用于描述与业务相关的流程和活动。

本文将介绍这两种流程图的定义、用途以及如何使用Markdown文本格式来绘制。

数据流程图数据流程图是一种表示信息系统中数据流动和处理过程的图形工具。

它包括一系列符号和箭头，用于表示数据输入、处理和输出的过程。

数据流程图通常用于可视化信息系统的数据流动路径，帮助人们理解和分析系统的数据处理过程。

数据流程图的符号以下是一些常用的数据流程图符号：•实体符号（rectangle）：代表数据的源头或目标。

例如，一个实体符号可以表示一个数据库、文件或外部系统。

•过程符号（oval）：代表对数据进行操作或处理的过程。

例如，一个过程符号可以表示数据的转换、计算或验证。

•数据流符号（arrow）：代表数据在不同实体、过程之间流动的箭头。

例如，一个数据流符号可以表示数据从一个过程传递到另一个过程。

•数据存储符号（parallel lines）：代表数据的存储或持久化位置。

例如，一个数据存储符号可以表示一个数据库表或文件。

数据流程图的步骤以下是创建数据流程图的一般步骤：1.确定要建模的信息系统的范围。

2.识别信息系统中的实体（源头和目标）、过程和数据存储。

3.对每个实体、过程和数据存储确定其功能，并绘制相应的符号。

4.使用箭头将实体、过程和数据存储连接起来，表示数据的流动路径。

5.根据需要添加适当的标签和注释，以增加图的可读性。

示例数据流程图下面是一个简单的数据流程图示例：实体A --> 过程B --> 数据存储C^ || |+----------+在此示例中，实体A的数据流向过程B，然后进一步流向数据存储C。

箭头表示数据的流动方向。

数据流程图与业务流程图转换规则下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!数据流程图与业务流程图转换规则一、引言数据流程图（Data Flow Diagram，简称 DFD）和业务流程图（Business Process Diagram，简称 BPD）是两种常用的系统分析工具，它们分别从不同的角度描述了系统的逻辑结构和业务流程。

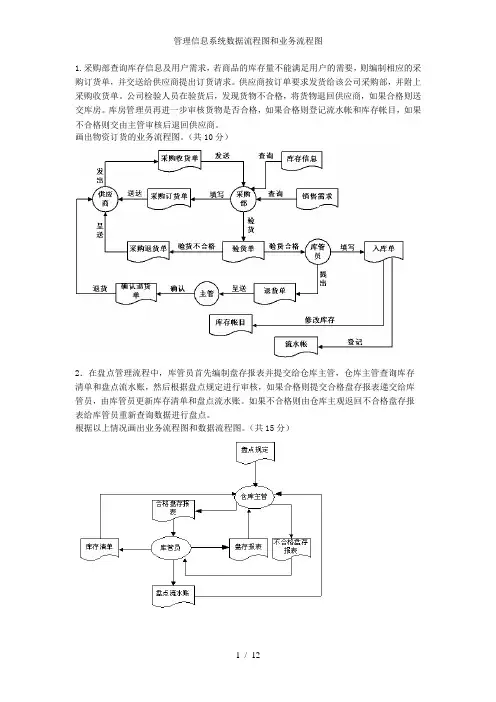

1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。

供应商按订单要求发货给该公司采购部，并附上采购收货单。

公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。

库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。

（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

根据以上情况画出业务流程图和数据流程图。

（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。

主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。

“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。

顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

进书业务流程：进书数据流程：F3.2不合格采购单售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。

具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。

主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。
