这款产品可是解决了不同协议设备数据交换的麻烦问题，让我们一起来看看它的神奇之处吧！这款通讯网关有什么特别的呢？首先，它可以连接DEVICENET总线和ETHERCAT 网络，也就是说，它可以作为主站连接到ETHERCAT总线，同时又作为从站连接到DEVICENET总线。

这样的设计有什么好处呢？那可就太多了！1, 首先，对于那些被连接的设备来说，他们可以通过这个通讯网关进行数据交换，方便又快捷。

这不仅大大降低了我们的工作量，还提高了工作效率。

KUKA与PLC EtherNetIP通讯配置说明：1、此文档是对KUKA Workvisual端的设置；2、针对KUKA系统为8.5版本的，Workvisual的版本为workvisual 5.0；3、此配置机器人做从站。

一、前提：1、KUKA.EtherNetIP MS 3.1软件包已安装在示教器；2、KUKA.EtherNetIP MS的KOP文件已在Workvisual安装；3、EDS文件给PLC端；4、一根网线。

二、操作步骤：1、用网线将控制柜与电脑连接，连接正常后查找当前的项目并打开；2、双击“控制柜系统”激活项目；3、激活后，在【Bus Structure】（总线结构）右击，选择【Add】（添加）；4、选择DTM里选择EtherNet/IP，并点击确定；5、双击EtherNet/IP，打开EtherNet/IP配置栏；6、在【Communication settings】一栏中设置：设置完成后点击【Apply】即可。

7、在【Local slave 1】一栏中设置：显示连接电脑的IP改为PLC的IP选择【Activated】从站名称字节数（与PLC端设置一致）设置完成后点击【Apply】即可。

8、映射I /O输入端设置：对应关系连接后，会出现对话框，选择【YES】，输入端即映射完成。

输出端也是同样设置。

I/O映射就完成了。

9、点击【生成代码】，没有报错后，再点击【安装】，按照提示信息操作即可。

10、以上步骤就完成了KUKA与PLC进行EtherNetIP通讯时在Workvisual端的配置。

fanuc机器人网口通讯连接plc Fanuc机器人作为自动化生产中的重要设备，其与PLC的通讯连接是非常关键的。

本文将介绍关于Fanuc机器人网口通讯连接PLC的相关知识和步骤。

Fanuc机器人主要通过以太网（Ethernet）网口与PLC进行通讯连接。

通过这种连接，机器人能够与PLC进行数据交换和控制指令传输，实现更加智能化和高效的生产操作。

首先，在进行Fanuc机器人网口通讯连接PLC之前，我们需要确保两者的硬件设备是完好的。

具体来说，Fanuc机器人需要具备以太网（Ethernet）网口，并确保其与PLC之间的网络连通性。

接下来，我们需要进行通讯参数的设置。

在Fanuc机器人的操作面板上，通过进入菜单设置，找到与以太网相关的设置选项。

通常会包括IP地址、子网掩码、网关等参数的设置。

这些参数需要根据实际情况进行配置，确保与PLC的通讯网络保持一致。

在PLC的设置方面，也需要将相关参数进行配置。

在PLC的编程软件中，我们需要设置与Fanuc机器人相对应的IP地址、端口号等参数。

通常可以通过PLC的软件手册来查找具体的设置方法。

当通讯参数设置完成后，我们可以进行通讯测试。

在Fanuc机器人的操作面板上，可以选择进行手动模式或自动模式操作。

在手动模式下，我们可以通过操作按钮来控制机器人的运动，同时监控PLC与机器人之间的数据交换情况。

而在自动模式下，机器人可以根据PLC发送的指令进行相应的自动化操作。

在进行通讯测试过程中，我们需要注意一些常见的问题和解决方法。

例如，当机器人与PLC之间无法进行通讯时，可能是由于IP地址设置错误或网络连通性问题导致的。

此时，我们可以通过检查IP地址、网关等参数的正确性，或者进行网络连通性测试来解决问题。

另外，在进行PLC编程时，我们需要注意与Fanuc机器人的通讯协议和数据格式的兼容性，确保数据传输的准确性和可靠性。

总结起来，Fanuc机器人与PLC的网口通讯连接是实现自动化生产的关键环节之一。

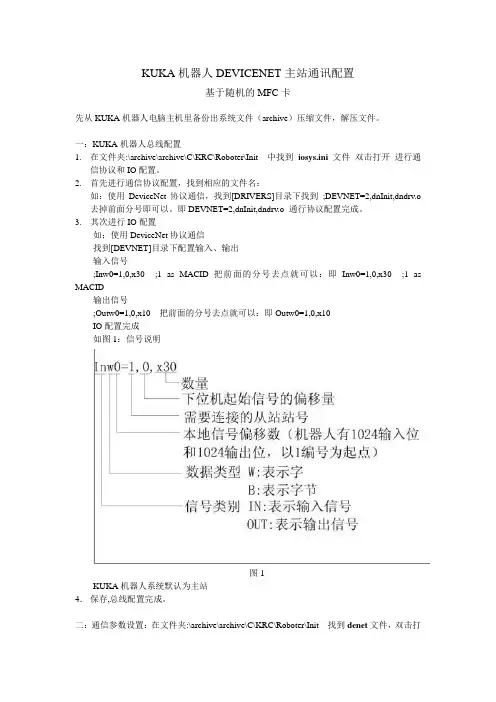

KUKA机器人DEVICENET主站通讯配置基于随机的MFC卡先从KUKA机器人电脑主机里备份出系统文件（archive）压缩文件，解压文件。

一：KUKA机器人总线配置1.在文件夹:\archive\archive\C\KRC\Roboter\Init 中找到iosys.ini 文件双击打开进行通信协议和IO配置。

2.首先进行通信协议配置，找到相应的文件名：如：使用DeviceNet协议通信，找到[DRIVERS]目录下找到;DEVNET=2,dnInit,dndrv.o 去掉前面分号即可以。

即DEVNET=2,dnInit,dndrv.o 通行协议配置完成。

3. 其次进行IO配置如；使用DeviceNet协议通信找到[DEVNET]目录下配置输入、输出输入信号;Inw0=1,0,x30 ;1 as MACID 把前面的分号去点就可以：即Inw0=1,0,x30 ;1 as MACID输出信号;Outw0=1,0,x10 把前面的分号去点就可以：即Outw0=1,0,x10IO配置完成如图1：信号说明图1KUKA机器人系统默认为主站4．保存,总线配置完成。

二：通信参数设置：在文件夹:\archive\archive\C\KRC\Roboter\Init 找到denet文件，双击打如下：[krc]debug=0 …………………………….. 此项有系统默认baudrate=500…………………………波特率分有3种分别125，250，500[1]macid=1……………………………...1表示子站站号（选择和机器人通信的子站站号）保持原有文档格式，需要注解时，请在你要注解行的下一行加分号，注解写在分号后即可以。

保存，通信参数配置完成。

三：信号配置：在文件夹: \archive\archive\KRC\R1\System 找到$config.dat文件双击打开文件件。

1．进入编辑模式：如图点击Edit 出现下拉菜单选择Edit-Mode进入编辑模式3.找到; Userdefined Variables目录下输入你所需要的信号格式：如图上面是按位配置，也可按字来配置。
