一种用于加工接线端子的自动化装置

接线端子的原理及应用1. 接线端子的基本概念接线端子是一种用来连接电线和设备的连接器，它能够提供电流传输和机械强度支持。

接线端子的主要功能是将多个电线连接在一起，以便实现电气电子设备的正常工作。

它可以分为多种类型，例如插拔式接线端子、固定式接线端子等。

接线端子的工作原理是通过电线与接线端子的连接，形成物理固定连接和电气连接，从而实现电流的传输和信号的传递。

2. 接线端子的原理接线端子的原理是基于电子电路中的导线连接和信号传输的原理。

它通过金属导体的导电性能，将电流从一条电线传输到另一条电线上，实现电气设备的正常工作。

接线端子通常由金属材料制成，例如铜、铝等，这些材料具有良好的导电和导热性能，能够提供低电阻的电气连接。

3. 接线端子的应用接线端子广泛应用于各种电气设备和电子设备中，例如电力系统、电子仪表、通信设备、自动化控制设备等。

它们提供了安全可靠的电气连接，保证了设备的正常运行。

下面是一些接线端子的常见应用场景：•电力系统：接线端子在电力系统中起着重要作用。

它们用于连接变压器、断路器、电容器等设备的输入输出端子，实现电流的传输和分配。

•电子仪表：在电子仪表中，接线端子被用来连接传感器、显示器、微处理器等设备，实现电信号的传输和数据的处理。

•通信设备：接线端子在通信设备中起到连接电缆和设备的作用，保证信号的传输质量和稳定性。

•自动化控制设备：在自动化控制设备中，接线端子用于连接传感器、执行器、控制器等设备，实现信号的采集和控制。

4. 接线端子的特点接线端子具有以下几个特点：•安全可靠：接线端子提供了安全可靠的电气连接，减少了电线故障和短路的风险。

•方便快捷：接线端子采用插拔式设计，使得电线的连接和拆卸更加便捷，节省了时间和人力成本。

•灵活可扩展：接线端子可以连接多条电线，实现电气设备的灵活扩展和连接。

•耐高温高压：接线端子通常采用高温耐压材料制成，能够在高温和高压环境下稳定工作。

5. 接线端子的选型和安装在选择和安装接线端子时需要考虑以下几个因素：1.电流和电压：根据电气设备的要求，选择合适的接线端子，满足设备的电流和电压需求。

第三章供料单元的结构与控制3.1 供料单元的结构3。

1.1 供料单元的功能供料单元是YL—335A中的起始单元，在整个系统中，起着向系统中的其他单元提供原料的作用。

具体的功能是：按照需要将放置在料仓中待加工工件（原料)自动地推出到物料台上，以便输送单元的机械手将其抓取，输送到其他单元上。

如图3—1所示为供料单元实物的全貌。

3.1。

2供料单元的结构组成供料单元的结构组成如图3-2所示.其主要结构组成为：工件推出与支撑,工件漏斗，阀组,端子排组件，PLC，急停按钮和启动/停止按钮,走线槽、底板等.1．工件推出与支撑及漏斗部分该部分如图3-3所示。

用于储存工件原料，并在需要时将料仓中最下层的工件推出到物料台上。

它主要由大工件装料管、推料气缸、顶料气缸、磁感应接近开关、漫射式光电传感器组成。

该部分的工作原理是：工件垂直叠放在料仓中，推料缸处于料仓的底层并且其活塞杆可从料仓的底部通过.当活塞杆在退回位置时,它与最下层工件处于同一水平位置，而夹紧气缸则与次下层工件处于同一水平位置.在需要将工件推出到物料台上时，首先使夹紧气缸的活塞杆推出，压住次下层工件；然后使推料气缸活塞杆推出,从而把最下层工件推到物料台上。

在推料气缸返回并从料仓底部抽出后，再使夹紧气缸返回，松开次下层工件。

这样，料仓中的工件在重力的作用下，就自动向下移动一个工件，为下一次推出工件做好准备。

为了使气缸的动作平稳可靠，气缸的作用气口都安装了限出型气缸截流阀。

气缸截流阀的作用是调节气缸的动作速度。

截流阀上带有气管的快速接头，只要将合适外径的气管往快速接头上一插就可以将管连接好了，使用时十分方便。

图3—4是安装了带快速接头的限出型气缸截流阀的气缸外观。

图3-5是一个双动气缸装有两个限出型气缸节流阀的连接和调节原理示意图，当调节节流阀A时,是调整气缸的伸出速度，而当调节节流阀B时,是调整气缸的缩回速度.从图3-4上可以看到,气缸两端分别有缩回限位和伸出限位两个极限位置,这两个极限位置都分别装有一个磁感应接近开关，如图3-6(a)所示。

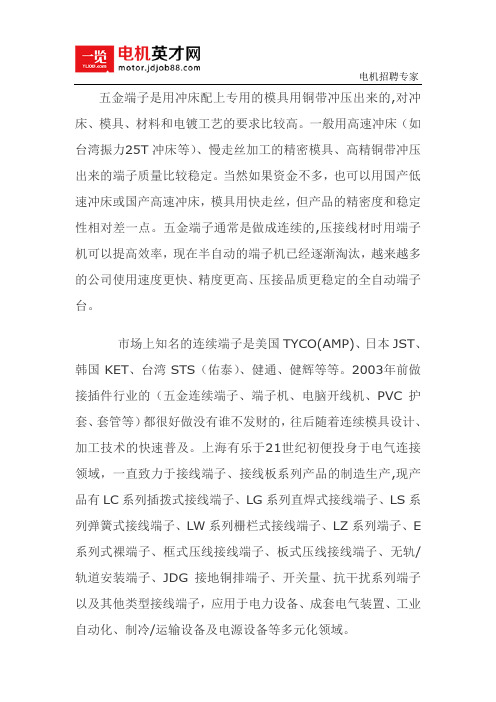

电机招聘专家五金端子是用冲床配上专用的模具用铜带冲压出来的,对冲床、模具、材料和电镀工艺的要求比较高。

一般用高速冲床（如台湾振力25T冲床等）、慢走丝加工的精密模具、高精铜带冲压出来的端子质量比较稳定。

当然如果资金不多，也可以用国产低速冲床或国产高速冲床，模具用快走丝，但产品的精密度和稳定性相对差一点。

五金端子通常是做成连续的,压接线材时用端子机可以提高效率，现在半自动的端子机已经逐渐淘汰，越来越多的公司使用速度更快、精度更高、压接品质更稳定的全自动端子台。

市场上知名的连续端子是美国TYCO(AMP)、日本JST、韩国KET、台湾STS（佑泰）、健通、健辉等等。

2003年前做接插件行业的（五金连续端子、端子机、电脑开线机、PVC护套、套管等）都很好做没有谁不发财的，往后随着连续模具设计、加工技术的快速普及。

上海有乐于21世纪初便投身于电气连接领域，一直致力于接线端子、接线板系列产品的制造生产,现产品有LC系列插拨式接线端子、LG系列直焊式接线端子、LS系列弹簧式接线端子、LW系列栅栏式接线端子、LZ系列端子、E 系列式裸端子、框式压线接线端子、板式压线接线端子、无轨/轨道安装端子、JDG接地铜排端子、开关量、抗干扰系列端子以及其他类型接线端子，应用于电力设备、成套电气装置、工业自动化、制冷/运输设备及电源设备等多元化领域。

(此文转自一览电机英才网)。

栅栏式接线端子排JXP-10/12Z(间距10)
简介
栅栏式接线端子排JXP-10/12Z主要用于电力自动化、继电保护控制装置的电流、电压专用接线端子，也可用于导线和导线电路连接。

产品两端采取组合螺钉接线方式，两端接线相互垂直，安全可靠；该端子绝缘基座采用工程塑料（阻燃PC），端子材料为0.8厚黄铜板，组合螺钉为不锈钢杆、铜垫，规格为：M4×8－8×8。

技术参数
工作电压660V 工作电流≥15A
抗电强度≥3000V 绝缘电阻≥1000MΩ
环境温度- 40℃~ +100℃
相对湿度温度+40℃，达93％
大气压力40Kpa
振动频率10～200Hz 加速度达50m/s²
产品型号线数总长度安装孔尺寸箱体开口尺寸JXP-10/8Z 8 98.5 89 81.8。

第二章变电站综合自动化系统间隔层装置第一节间隔层装置简述一、间隔层装置配置间隔层装置在设计和配置方面，原则上与电气间隔之间存在密切关系。

根据间隔层装置按电气间隔配置的原则和站内一次设备规模,可以方便地确定变电站综合自动化系统所需间隔层装置的数量.电气间隔是一个强电即一次接线系统的概念，通常把断路器或电气元件(如主变压器、母线等）作为电气间隔划分的依据.一个典型高压变电站内主要包括线路间隔、母联（分段)间隔、主变压器间隔、电容（电抗)间隔、站用变压器间隔、母线间隔等.其中，主变压器按其绕组涉及的电压等级可分为高、中、低压间隔和本体间隔.一般认为，间隔层装置是指按变电站内电气间隔配置，实现对相应电气间隔的测量、监视、控制、保护及其他一些辅助功能的自动化装置.间隔层装置直接采集和处理现场的原始数据，通过网络传送给站控级计算机,同时接收站控层发出的控制操作命令,经过有效性判断、闭锁检测和同步检测后，实现对装置的操作控制.间隔层也可独立完成对断路器和隔离开关的控制操作。

间隔层装置通常安装在各继电器小室，测控装置按电气设备间隔配置,各测控装置相对独立，通过通信网互联.间隔层装置具有以下优点：按电气间隔配置的原则使得因间隔层装置故障产生的影响被限定在本间隔范围内，不会波及其他电气间隔；监控对象由整个变电站缩小为某个电气间隔，单个装置所需配备的I／O点数量较少，减小了装置体积的同时也使装置安装方式更加灵活；间隔层装置除具备传统的输入输出功能外,还集成了同期合闸、防误联锁等高级功能，保护测控综合装置更是把监控功能和微机保护功能合而为一，降低了装置成本.二、间隔层装置分类在分层分布式变电站综合自动化系统中，间隔层装置（或称为间隔层单元），即前面所说的IED，大致可分成以下几类:（1）保护测控综合装置。

也可简称为保护测控装置,一般用于中低压（110Kv以下)系统中，例如输电线路保护测控装置、变压器后备保护测控装置、站用变压器保护测控装置、电容器保护测控装置、电抗器保护测控装置等等，它们主要用于完成相应的电气间隔中设备的保护、测量及断路器、隔离开关等的控制以及其它与其对应的电气间隔相关的任务，降低了装置成本并减少了二次电缆使用数量.对于110kV及以上电压等级的高压和超高压间隔,为避免可能受到的干扰，保证保护功能的可靠性，目前仍采用保护和测控功能各自独立配置的模式。
