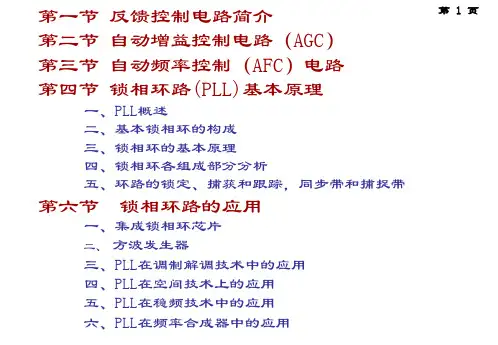

锁相环PLL基本原理
- 格式:ppt
- 大小:1.19 MB
- 文档页数:73


什么是电子电路中的锁相环及其应用电子电路中的锁相环(Phase-Locked Loop,简称PLL)是一种广泛应用的反馈控制电路,用于将输入信号的相位与频率与参考信号的相位与频率同步,从而实现信号的稳定性和精确性。
锁相环在通信、计算机、音频处理等领域都有重要的应用。
一、锁相环的工作原理锁相环主要由相位比较器(Phase Detector)、环形数字控制振荡器(VCO)和低通滤波器(LPF)组成。
相位比较器用来比较输入信号和参考信号的相位差,输出一个宽度等于相位差的脉冲信号。
VCO根据相位比较器输出的脉冲信号的宽度和方向来调节输出频率,使其与参考信号的频率和相位同步。
LPF用来滤除VCO输出信号中的高频成分,保证输出的稳定性。
二、锁相环的应用1. 通信领域:在数字通信系统中,锁相环被广泛应用于时钟恢复、时钟生成和时钟变换等方面。
通过锁相环可以实现对时钟信号的稳定传输,提高通信系统的可靠性和容错性。
2. 音频处理:在音频设备中,锁相环被用于时钟同步和抖动消除。
通过锁相环可以实现音频数据的同步传输和精确抖动控制,提高音质和信号稳定性。
3. 数字系统:在数字系统中,锁相环可用于时钟恢复、频率合成和位钟提取等方面。
通过锁相环可以实现对时钟信号的稳定提取和精确合成,确保系统的可靠运行。
4. 频率调制与解调:在调制与解调系统中,锁相环被应用于频偏补偿和相位同步。
通过锁相环可以实现对信号频偏和相位偏移的补偿,保证调制与解调的准确性和稳定性。
5. 频谱分析:锁相环还可以应用于频谱分析仪中,通过锁相环可以实现频率分析的准确性、稳定性和精确性。
三、锁相环的特点1. 稳定性:锁相环可以通过调整VCO的输出频率来实现输入信号和参考信号的同步,从而提高信号的稳定性。
2. 精确性:锁相环可以通过精确的相位比较和频率调节,实现对信号相位和频率的精确控制,提高信号处理的准确性。
3. 自适应性:锁相环可以根据输入信号和参考信号的变化自动调节,适应不同输入条件下的信号同步要求。
反电势正交锁相环获取电角度-回复反电势正交锁相环(反电势PLL)是一种常见的电角度测量方法,常用于交流电力系统中。
本文将介绍反电势PLL的原理、工作步骤以及应用。
一、反电势PLL的原理反电势PLL是通过对电网中的电压信号进行采样和处理,从而实现对电角度的准确测量的一种方法。
它的基本原理是利用正交锁相环(PLL)中的极坐标变换功能,将电压信号转换为电角度信号。
因为电网中的电压信号是正弦波,所以可以通过正交锁相环的相位差检测功能,得到电压信号的相位信息,并将其转换为电角度。
二、反电势PLL的工作步骤反电势PLL的工作步骤可以分为以下几个阶段:1. 输入信号采样:从电网中采样得到电压信号。
通常使用传感器(比如电压互感器)将电压信号转换为电流信号,然后进行采样。
2. 信号处理:对采样得到的电流信号进行放大、滤波等处理,以去除噪音和干扰。
此外,还需要进行模数转换(A/D转换),将模拟信号转换为数字信号。
3. 极坐标变换:利用正交锁相环的功能,将数字信号转换为极坐标形式,即幅值和相位。
4. 相位差检测:通过比较电网中的采样信号和参考信号的相位差,得到相位信息。
通常参考信号可以是电网中的同频电流信号。
5. 相位锁定:根据相位差检测的结果,对反电势PLL的控制回路进行调整,使得参考信号和采样信号的相位差趋于零,从而实现电角度的准确测量。
三、反电势PLL的应用反电势PLL广泛应用于交流电力系统中的电气设备控制中。
它可以用于实时监测电网的相位信息,从而实现对电网的稳定运行和故障检测。
其中一个重要的应用是在电力厂的自动同步控制系统中。
在电力系统中,当发电机与电网连接时,需要保持发电机与电网的相位同步。
反电势PLL 可以测量电网中的电角度,并与发电机的电角度进行比较,通过控制发电机的励磁系统,实现发电机与电网的相位同步。
此外,反电势PLL还可以用于电能质量监测和故障检测。
电网中的电气设备的正常运行需要各种电压和电流波形的准确同步。
锁相环逆变
锁相环(Phase-Locked Loop,简称PLL)和逆变器(Inverter)是电子领域中两个不同的概念,它们通常在不同的应用中使用。
1.锁相环(PLL):PLL 是一种电子电路,通常用于频率合成、时
钟恢复和相位同步等应用。
它的基本原理是通过比较输入信号
和一个内部振荡器的输出,然后调整振荡器的频率和相位,使
输出信号与输入信号保持稳定的相位关系。
PLL 可用于从不稳
定的时钟信号中生成稳定的时钟,或者用于将信号的频率锁定
到特定的参考频率。
在通信系统、数字电路和射频应用中广泛
使用。
2.逆变器(Inverter):逆变器是一种电子设备,用于将直流电(DC)
转换为交流电(AC)。
它通常用于太阳能发电系统、风能发电系
统、电动汽车、UPS(不间断电源)等应用中,将储存的直流电
能或可再生能源的直流输出转换为可用于电网或电器设备的交
流电。
逆变器可以有不同的类型,如脉宽调制逆变器、谐波逆
变器等,具体类型取决于应用和性能需求。
这两个概念在电子领域中有不同的应用领域,通常不直接相关。
锁相环用于时钟和信号处理,而逆变器用于能源转换和电源供应。
什么是锁相环(PLL)工作原理及对硬件电路连接的要求锁相环是一种反馈电路,其作用是使得电路上的时钟和某一外部时钟的相位同步。
PLL通过比较外部信号的相位和由压控晶振(VCXO)的相位来实现同步的,在比较的过程中,锁相环电路会不断根据外部信号的相位来调整本地晶振的时钟相位,直到两个信号的相位同步。
在数据采集系统中,锁相环是一种非常有用的同步技术,因为通过锁相环,可以使得不同的数据采集板卡共享同一个采样时钟。
因此,所有板卡上各自的本地80MHz 和20MHz时基的相位都是同步的,从而采样时钟也是同步的。
因为每块板卡的采样时钟都是同步的,所以都能严格地在同一时刻进行数据采集。
通过锁相环同步多块板卡的采样时钟所需要的编程技术会根据您所使用的硬件板卡的不同而不同。
对于基于PCI总线的产品(M系列数据采集卡,PCI数字化仪等),所有的同步都是通过RTSI总线上的时钟和触发线来实现的;这时,其中一块版板卡会作为主卡并且输出其内部时钟,通过RTSI线,其他从板卡就可以获得这个用于同步的时钟信号,对于基于PXI总线的产品,则通过将所有板卡的时钟于PXI内置的10MHz背板时钟同步来实现锁相环同步的。
锁相环(PLL)的工作原理1.锁相环的基本组成许多电子设备要正常工作,通常需要外部的输入信号与内部的振荡信号同步,利用锁相环路就可以实现这个目的。
锁相环路是一种反馈控制电路,简称锁相环(PLL,Phase-Locked Loop)。
锁相环的特点是:利用外部输入的参考信号控制环路内部振荡信号的频率和相位。
因锁相环可以实现输出信号频率对输入信号频率的自动跟踪,所以锁相环通常用于闭环跟踪电路。
锁相环在工作的过程中,当输出信号的频率与输入信号的频率相等时,输出电压与输入电压保持固定的相位差值,即输出电压与输入电压的相位被锁住,这就是锁相环名称的由来。
锁相环通常由鉴相器(PD,Phase Detector)、环路滤波器(LF,Loop Filter)和压控振荡器(VCO,Voltage Controlled Oscillator)三部分组成,锁相环组成的原理框图如图8-4-1所示。
