气相色谱仪原理结构论文

气相色谱分析法范文气相色谱分析法（GC）是一种常用的物质分离和定性定量分析方法，其基本原理是将待测样品通过气相色谱柱进行分离，然后利用检测器对物质进行检测和分析。

气相色谱分析法广泛应用于环境监测、食品安全、药物分析、环境毒理学等领域。

气相色谱分析法的另一个优点是分离效果好、精度高。

通过选择不同类型和柱内填料，可以实现对不同物质的高效分离。

柱内填料的选择根据样品的性质和分析目的进行，可以是非极性填料、极性填料或特定功能填料。

使用气相色谱分析法，可以实现对复合样品中多种组分的分离和定量。

气相色谱分析法还具有高灵敏度和高选择性。

通过选用合适的检测器，可以实现对微量物质的检测和分析。

常用的气相色谱检测器有火焰离子化检测器（FID）、电子捕获检测器（ECD）、氮磷检测器（NPD）等。

这些检测器具有不同的灵敏度和选择性，适用于不同类型的物质。

气相色谱分析法的一个重要应用领域是环境监测。

通过气相色谱分析法，可以对大气中的有机物、挥发性有机物（VOCs）、气体污染物等进行快速准确的分析和监测。

气相色谱分析法在环境监测中的应用还可以通过对食品和水样品中的有机污染物进行分析，确保环境的安全和卫生。

在药物分析领域，气相色谱分析法也具有广泛应用。

通过气相色谱分析法，可以进行对药物的纯度、成分分析和质量控制。

同时，气相色谱分析法还可以对药物代谢产物进行分析，对药物的代谢途径和体内过程进行研究。

气相色谱分析法还有许多其他的应用领域，如食品安全、环境毒理学、化学品分析等。

在食品安全领域，气相色谱分析法可以对食品中的农药残留、添加剂和污染物进行检测和分析，以确保食品质量和安全性。

在环境毒理学领域，气相色谱分析法可以对毒理物质的分布和迁移进行研究，对环境污染物的毒害机制进行分析。

在化学品分析中，气相色谱分析法可以对有机化合物、无机气体等进行分析，以满足工业品质量监控和工艺控制的需求。

总的来说，气相色谱分析法是一种重要的化学分析方法，具有制备简单、分离效果好、灵敏度高和应用广泛等优点。

气相色谱仪技术与应用
气相色谱仪是一种用于分离和检测混合物中的化合物的仪器。

它利用气相色谱的原理，将混合物分离为其组分，然后用检测器检测它们。

这种技术已经广泛应用于化学、生物、
环境、食品和药品分析等领域。

下面将介绍气相色谱仪的原理、结构以及其应用。

一、气相色谱仪的原理
气相色谱仪的原理基于化合物在该技术下的挥发性和不同成分在某些固定相上的不同
移动速度而实现。

其主要分为四步：采样、进样、分离和检测。

其中采样是指将待分析物
质采集到空气中，进样则是将空气中的分子导入到色谱柱中，分离则是将混合物分离为其
组分，检测则是检测这些分子的浓度和特征。

气相色谱仪的结构主要包括四个部分：进样系统、色谱柱、检测器和数据处理系统。

进样系统主要用于引入待测组分；色谱柱是分离蒸汽或气体混合物的工具；检测器则用于
检测细分的组分，产生化合物特征信号并放大信号；数据处理系统则用于处理检测获得的
电信号，将其转换为有用的结果。

气相色谱仪的应用非常广泛，包括环境、食品、化学、药品和生物等领域。

在环境保护领域，气相色谱仪被广泛应用于检测大气中的污染物和水中的有机污染物。

例如，它可以用于分析大气中的硫酸盐、NOx和CO等污染物，也可用于分析食品和饮用水中的农药、氯化剂和有毒金属。

在生物医学领域中，气相色谱仪也起到了重要作用。

例如，在拟南芥胶包涂技术中，
气相色谱仪可以用于探测给定培养基中氨气的浓度，并用来确定特定基因对氨气的响应机制。

总之，气相色谱仪是非常重要的分离和分析工具，他的应用领域广泛，并已成为各种
数据的可靠来源。

气相色谱仪的结构以及应用是怎样的呢及工作原理气相色谱仪的结构以及应用是怎样的呢？气相色谱仪，将分析样品在进样口中气化后，由载气带入色谱柱，通过对欲检测混合物中组分有不同保留性能的色谱柱，使各组分分别，依次导入检测器，以得到各组分的检测信号。

依照导入检测器的先后次序，经过对比，可以区分出是什么组分，依据峰高度或峰面积可以计算出各组分含量。

通常接受的检测器有：热导检测器，火焰离子化检测器，氦离子化检测器，超声波检测器，光离子化检测器，电子捕获检测器，火焰光度检测器，电化学检测器，质谱检测器等。

气相色谱仪的构成部分（1）载气系统：包括气源、气体净化、气体流速掌控和测量（2）进样系统：包括进样器、汽化室（将液体样品瞬间汽化为蒸气）（3）色谱柱和柱温：包括恒温掌控装置（将多组分样品分别为单个）（4）检测系统：包括检测器，控温装置（5）记录系统：包括放大器、记录仪或数据处理装置、工作站气相色谱仪，是指用气体作为流动相的色谱分析仪器。

其原理紧要是利用物质的沸点、极性及吸附性质的差异实现混合物的分别。

待分析样品在气化室气化后被惰性气体（即载气，亦称流动相）带入色谱柱内，柱内含有液体或固体固定相，样品中各组分都倾向于在流动相和固定相之间形成调配或吸附平衡。

随着载气的流动，样品组分在运动中进行反复多次的调配或吸附/解吸，在载气中调配浓度大的组分先流杰出谱柱，而在固定相中调配浓度大的组分后流出。

组分流杰出谱柱后进入检测器被测定，常用的检测器有电子捕获检测器（ECD）、氢火焰检测器（FID）、火焰光度检测器（FPD）及热导检测器（TCD）等。

气相色谱仪（化学分析仪器）应用范围：环境保护：大气水源等污染地的痕量毒物分析、监测和讨论生物化学：临床应用，病理和毒理讨论；食品发酵：徽生物饮料中微量组分的分析讨论；中西药物：原材料中心体及成品分析；石油加工：石油化工，石油地质，油质构成等分析掌控和控矿讨论；有机化学：有机合成领域内的成分讨论和生产掌控；卫生检查：劳动保护公害检测的分析和讨论；尖端科学：军事检测掌控和讨论；气相色谱仪通常可用于分析土壤中热稳定且沸点不超过500°C 的有机物，如挥发性有机物、有机氯、有机磷、多环芳烃、酞酸酯等，具有快速、有效、灵敏度高等优点，在土壤有机物讨论中发挥紧要作用。

气相色谱仪结构原理气相色谱仪工作原理气相色谱仪是分离和检测多组分混合物的分析工具。

它是一种以气体为流动相的柱色谱技术和洗涤方法。

在结构上，它也是一种载气连续运行的自动记录仪器。

其工作流程如图2所示。

气相色谱分离是利用试样中各组份在色谱柱中的气相和固定液液相间的分配系数不同，当汽化后的试样被载气带入色谱柱中运行时，组份就在其中的两相间进行反复多次的分配（吸附-脱附或溶解-释放），由于固定相对各组份的吸附或溶解能力不同（即保留作用不同），因此各组份在色谱柱中的运行速度就不同，经过一定的柱长后，便彼此分离，顺序离开色谱柱进入检测器，经检测器后转换为电信号送至色谱数据处理装置处理。

气相色谱仪整机结构气相色谱仪由一台主机(包括取样、色谱分离、检测和电气及气路控制系统)、一台色谱数据处理器或一台工作站组成。

主机分为:色谱柱室(含进样和检测器)、气路和电气控制部分。

滕州中科谱GC-2020气相色谱仪采用先进的气路结构，三柱三气路操作。

气路流程可靠、灵活、易于扩展，基线稳定性好。

基本气路为9路（其气路流程见图），可扩展到21路。

气路控制面板位于仪器整机右下侧（见图仪器外型结构）气相色谱仪柱箱结构GC-2020气相色谱仪采用大柱室结构，zui多可同时安装三根色谱柱，并可同时使用。

柱室炉门为悬挂式结构。

由机械结构控制锁定开关，炉门右下角向上按开门按钮，既可打开柱室门。

柱室内有风扇、加热丝、感温元件和不锈钢室体等组成。

柱室后安装有微机控制的柔性后开门装置，当柱室降温或近室温操作时，控制系统自动控制其开启角度，并相应的控制进、排风量，达到控温目的。

该结构控制精度高，升、降温速度快，能实现真正意义上的近室温操作。

气相色谱仪汽化室GC-2020气相色谱仪共有3个进样口：同一加热模块配有两个填充柱进样口(填充柱进样口1和填充柱进样口2)；可以实现柱头注塑和搪玻璃注塑。

在另一个加热模块上配有带隔膜清扫功能的分流/不分流毛细管进样口。

气相色谱仪工作原理
气相色谱仪（Gas Chromatography，简称GC）是一种常用的色谱分析仪器，它通过气相色谱法进行物质的分离和定性、定量分析。

它的工作原理主要包括样品的进样、分离柱的分离、检测器的检测和数据处理等几个方面。

首先，样品被注入气相色谱仪的进样口，经过进样系统后，样品被导入分离柱中。

分离柱是气相色谱仪的关键部件，它通常由不同材质和不同极性的填料组成，用来分离混合物中的各种成分。

当样品通过分离柱时，不同成分会因为和填料的相互作用力不同而在柱中发生分离，从而实现对混合物的分离。

接下来，样品的各个成分被分离后，会被送入检测器进行检测。

检测器是气相
色谱仪中另一个重要的部件，它可以根据被检测物质的性质产生相应的信号。

常见的检测器包括火焰光度检测器（FID）、电子捕获检测器（ECD）、氮磷检测器（NPD）等。

这些检测器可以对不同类型的物质进行检测，并将检测结果转化为
电信号输出。

最后，检测到的信号会被送入数据处理系统进行处理。

数据处理系统可以对信
号进行放大、滤波、积分等操作，最终将信号转化为峰面积或峰高度等数据。

通过对这些数据的处理，可以得到被分离物质的定量和定性分析结果。

总的来说，气相色谱仪的工作原理是通过进样、分离、检测和数据处理等步骤，将混合物中的各种成分进行分离和检测，最终得到定性和定量分析的结果。

它具有分离效率高、分析速度快、灵敏度高等优点，因此在化学分析、环境监测、药物分析等领域得到了广泛的应用。

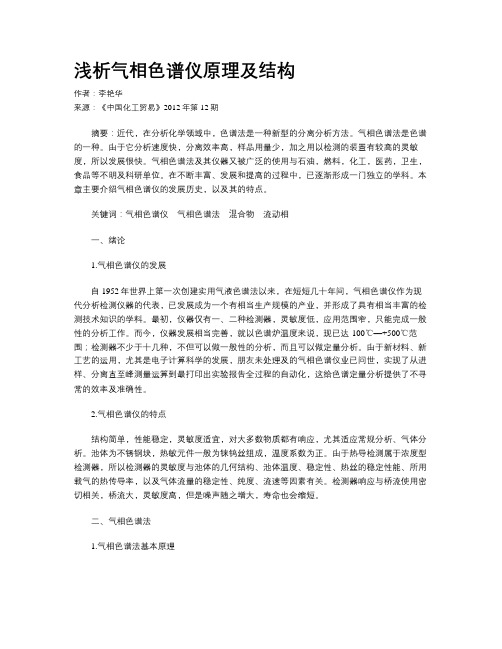

浅析气相色谱仪原理及结构作者：李艳华来源：《中国化工贸易》2012年第12期摘要：近代，在分析化学领域中，色谱法是一种新型的分离分析方法。

气相色谱法是色谱的一种。

由于它分析速度快，分离效率高，样品用量少，加之用以检测的装置有较高的灵敏度，所以发展很快。

气相色谱法及其仪器又被广泛的使用与石油，燃料，化工，医药，卫生，食品等不明及科研单位。

在不断丰富、发展和提高的过程中，已逐渐形成一门独立的学科。

本章主要介绍气相色谱仪的发展历史，以及其的特点。

关键词：气相色谱仪气相色谱法混合物流动相一、绪论1.气相色谱仪的发展自1952年世界上第一次创建实用气液色谱法以来，在短短几十年间，气相色谱仪作为现代分析检测仪器的代表，已发展成为一个有相当生产规模的产业，并形成了具有相当丰富的检测技术知识的学料。

最初，仪器仅有一、二种检测器，灵敏度低，应用范围窄，只能完成一般性的分析工作。

而今，仪器发展相当完善，就以色谱炉温度来说，现已达-100℃—+500℃范围；检测器不少于十几种，不但可以做一般性的分析，而且可以做定量分析。

由于新材料、新工艺的运用，尤其是电子计算科学的发展，朋友未处理及的气相色谱仪业已问世，实现了从进样、分离直至峰测量运算到最打印出实验报告全过程的自动化，这给色谱定量分析提供了不寻常的效率及准确性。

2.气相色谱仪的特点结构简单，性能稳定，灵敏度适宜，对大多数物质都有响应，尤其适应常规分析、气体分析。

池体为不锈钢块，热敏元件一般为铼钨丝组成，温度系数为正。

由于热导检测属于浓度型检测器，所以检测器的灵敏度与池体的几何结构、池体温度、稳定性、热丝的稳定性能、所用载气的热传导率，以及气体流量的稳定性、纯度、流速等因素有关。

检测器响应与桥流使用密切相关，桥流大，灵敏度高，但是噪声随之增大，寿命也会缩短。

二、气相色谱法1.气相色谱法基本原理气相色谱法亦称气体色谱法或气相层析法，它是以一种以气体为流动相，采用冲洗法的柱色谱分离技术。

气相色谱仪工作原理气相色谱仪（Gas Chromatograph，GC）是一种常用的分离和分析技术，广泛应用于化学、生化、环保、食品安全等领域。

本文将详细介绍气相色谱仪的工作原理。

1. 概述气相色谱仪基本上由进样装置、分离柱、检测器和数据处理系统组成。

它的工作流程主要包括样品进样、样品分离、物质检测和数据分析四个步骤。

2. 样品进样样品进样是气相色谱仪分析过程的第一步。

常见的进样装置有注射器和进样阀等。

在进样过程中，样品通常通过注射器被定量地蒸发进入分离柱，然后开始分离。

3. 分离柱分离柱是气相色谱仪的核心组件。

它是由玻璃或金属制成的长管状结构，内壁被涂上固定相（stationary phase），例如液体或固体。

当样品进入分离柱时，由于样品成分与固定相的亲和力不同，会发生吸附和解吸的过程，从而使样品成分分离。

分离柱具有不同的长度、内径和固定相类型，可以根据需要进行选择。

4. 检测器检测器是气相色谱仪中用于检测样品分离产物的设备。

常见的检测器包括火焰离子化检测器（Flame Ionization Detector, FID）、热导检测器（Thermal Conductivity Detector, TCD）、质谱检测器（Mass Spectrometer, MS）等。

这些检测器可根据样品的物理性质或者化学性质选择使用，以实现样品分离产物的准确检测和定量分析。

5. 数据处理系统数据处理系统将检测器输出的电信号转化为数字信号，并进行数据处理与分析。

通过对检测器输出信号的采集和处理，可以获得各组分峰面积或峰高，并进行相应的定量分析。

数据处理系统还可以绘制色谱图、生成峰表和进行峰分析等。

6. 工作原理气相色谱仪的分析过程主要基于样品成分与固定相之间的相互作用。

当样品进入分离柱时，固定相上的分子与样品成分发生相互作用，较弱吸附于固定相上的成分在分离柱内层生成吸附相，较强吸附于固定相上的成分则在分离柱内部分被固定相“挡住”，使其在柱内停留时间较长。

气相色谱在氯气纯度分析中的应用摘要：氯气是生产多晶硅的主要原料之一，氯气中杂质含量过高即纯度不合格会影响多晶硅产品的等级。

我们采用气相色谱法来测定氯气中的氢气、二氧化碳、氧气、氮气、一氧化碳和甲烷的百分含量（摩尔比）。

通过测定这些杂质组分的含量，再用差减法确定氯气的百分含量（摩尔比）。

关键词气相色谱；氯气；应用一、色谱分析概述1903年，俄国植物学家茨维特在利用吸附原理分离植物叶色素的实验中，创立了色谱法，这是分离科学技术发展中的重要里程碑。

色谱法利用物质在两相中分配系数的差异进行分离。

当两相做相对移动时，被测物质在两相之间进行反复多次的分配或吸附\解析，使各组分分离，以达到对物质定性和定量的检测。

气相色谱是以气体做流动相的一种色谱法，此法在食品、制药、石油及化工方面等各个领域被广泛应用，而且气相色谱与其它分析仪器的联用技术已经发展并得到应用。

二、气相色谱在氯气纯度分析中的应用1.氯气物理化学性质在通常情况下：氯气是黄绿色的气体，氯气有毒，并有刺激性气味，密度比空气大，能溶于水易溶于有机溶剂。

在压强为101kPa、温度为-34.6℃时易液化。

氯气可以与金属、水发生化学反应。

在操作氯气分析时，一定要佩戴好相关的防护用品，在仪器上置换时应将尾气用氢氧化钠水溶液吸收或者安装万向抽气罩排入排风管道。

2.分析原理2.1方法原理仪器设置为双通道通道一即氢气通道，使用一个配有压力表的稳压阀、一个辅助稳压阀、两个填充柱、一个八通气体取样阀（用来向排空口反吹）和一个热传导检测器（TCD），氮气做载气。

样品通过安装在八通阀上的1.0mL的气体样品进样环引入系统。

通道二，使用一个配有压力表的稳流阀，一个辅助稳流阀，三个填充柱，一个十通气体采样阀管道（用来反吹排空口）、一个用来切换柱子的六通切换阀，一个可变限流器和一个TCD检测器。

分析氯化氢和氯气中氮气、氧气、甲烷、一氧化碳、二氧化碳等杂质，氢气做载气,用外标法定量。

气相色谱分析的探讨摘要：下文主要结合笔者多年的工作实践经验，针对气相色谱分析的原理以及所用仪器的构造进行了介绍，阐述其常见的故障，并提出排除故障的方法及日常的维护保养对策。

关键词：原理；流程；仪器；故障问题；对策；维护1、气相色谱分析的工作原理气态待测化合物与柱壁的固定相存在相互作用，这种相互作用使得每个化合物从柱子当中洗脱的时间不同，这个时间称为该化合物的保留时间。

气相色谱就是通过比较不同化合物的保留时间对化合物进行定性分析。

2、气相色谱分析的一般流程气相色谱（gc）是应用于分析化学的领域常用的分离分析方法。

gc 的典型应用包括测试特定物质的纯化或混合物不同成分的分离。

在某些情况下，气相色谱可用于确定化合物的种类。

在制备色谱法中，气相色谱法可从混合物中提纯化合物。

用于气相色谱的仪器称为气相色谱仪。

气相色谱仪中，流动相是一个载体气体，通常是惰性气体如氦或不活泼气体如氮。

固定相是惰性固体支持层通常是液体或聚合物，固定相外面是玻璃或金属管，称为色谱柱。

3、气相色谱分析法及气相色谱分析仪气相色谱分析法是一种新型的分析分离方法，其实质是物理化学分析方法，在近40年得到了迅速发展，它的操作非常简便，需要样品的量较少，具有高灵敏度、高效率、高准确度等优点，可以对包括同分异构体、同系物在内的复杂混合物进行快速分离，并且可以定性、定量分析。

这一分析方法的关键部分是色谱柱的采用，所测样品的不同组分流经色谱柱时，对于流动相和固定相具有不同的吸附系数，可在相对运动的两相中多次反复进行分配，导致不同组分的滞留时间不同，按照先后顺序流出色谱柱，从而将不同的物质分离开来。

气相色谱分析仪正是利用气相色谱分析的相关原理制造而成的，并且在不同组分流出色谱柱进入检测器检测后，可以转换成电信号送至数据据处理中心，使测定结果以数据形式表达出来。

虽然气相色谱仪有不同的种类和产品，但其基本结构都一致，主要包括气源、进样系统、分离系统、温控系统、检测系统和数据处理系统六部分。
