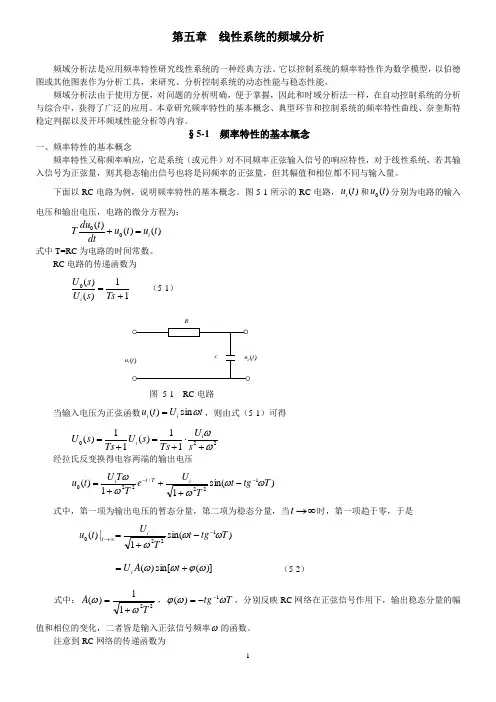

第五章 线性系统的频域分析频域分析法是应用频率特性研究线性系统的一种经典方法。
它以控制系统的频率特性作为数学模型，以伯德图或其他图表作为分析工具，来研究、分析控制系统的动态性能与稳态性能。
频域分析法由于使用方便，对问题的分析明确，便于掌握，因此和时域分析法一样，在自动控制系统的分析与综合中，获得了广泛的应用。
本章研究频率特性的基本概念、典型环节和控制系统的频率特性曲线、奈奎斯特稳定判据以及开环频域性能分析等内容。
§5-1 频率特性的基本概念一、频率特性的基本概念频率特性又称频率响应，它是系统（或元件）对不同频率正弦输入信号的响应特性，对于线性系统，若其输入信号为正弦量，则其稳态输出信号也将是同频率的正弦量，但其幅值和相位都不同与输入量。
下面以RC 电路为例，说明频率特性的基本概念。
图5-1所示的RC 电路，)(t u i 和)(0t u 分别为电路的输入电压和输出电压，电路的微分方程为：)()()(00t u t u dtt du Ti =+ 式中T=RC 为电路的时间常数。
RC 电路的传递函数为11)()(0+=Ts s U s U i （5-1） Rui )t图 5-1 RC 电路当输入电压为正弦函数t U t u i i ωsin )(=，则由式（5-1）可得22011)(11)(ωω+⋅+=+=s U Ts s U Ts s U i i 经拉氏反变换得电容两端的输出电压)sin(11)(122/220T tg t T U e T T U t u iT t i ωωωωω---+++=式中，第一项为输出电压的暂态分量，第二项为稳态分量，当∞→t 时，第一项趋于零，于是)sin(1|)(1220T tg t T U t u i t ωωω-∞→-+=)](sin[)(ωϕωω+=t A U i （5-2）式中：2211)(TA ωω+=，T tgωωϕ1)(--=，分别反映RC 网络在正弦信号作用下，输出稳态分量的幅值和相位的变化，二者皆是输入正弦信号频率ω的函数。
