拼接控制器说明书

K16二合一视频控制器用户手册西安诺瓦星云科技股份有限公司更新记录西安诺瓦星云目录更新记录 (II)1 概述 (1)2 外观 (2)前面板 (2)后面板 (3)3 应用场景 (5)4 主界面 (6)5 菜单操作 (9)屏体亮度 (9)智能配屏 (9)5.2.1 快捷点屏 (9)5.2.2 载入箱体配置文件 (10)5.2.3 固化至接收卡 (12)5.2.4 高级点屏 (12)5.2.5 更多设置 (13)窗口属性 (14)5.3.2 主窗口及PIP 属性 (14)5.3.3 背景设置 (15)输入设置 (16)5.4.1 选择输入源 (16)5.4.2 设置输入源分辨率 (16)5.4.3 DVI 拼接 (18)画面控制 (19)场景设置 (20)拼接带载 (21)高级设置 (21)5.8.1 热备份设置 (21)5.8.2 同步设置 (21)5.8.3 FN 键设置 (22)5.8.4 高级功能 (22)5.8.4.1 HDR 设置 (22)5.8.4.2 光口工作模式 (23)5.8.4.3 3D 设置 (25)5.8.4.4 自检 (25)5.8.5 输出帧频 (25)5.8.6 返回主界面时长 (25)5.8.7 恢复出厂设置 .................................................................................................................................................................. 26 西安诺瓦星云科技股份有限公司5.8.8 关于我们 (26)工厂复位 (26)通讯设置 (26)5.10.1 通讯模式 (26)5.10.2 网络设置 (26)设备工作模式 (27)6 产品规格 (29)西安诺瓦星云科技股份有限公司1 概述K16是诺瓦科技最新推出的一款All-in-One产品，集视频处理、视频控制以及LED屏体配置等功能于一体，具备多种类的视频信号接收能力、超高清全4K×2K@60Hz的图像处理能力和发送能力。

VX600二合一控制服务器二合一LED视频控制器嵌入式软件V1.5规格书更新记录产品简介VX600是一款6网口二合一视频控制器，集视频处理、控制功能于一体。

支持视频控制模式，光电转换模式和ByPass 模式三种设备工作模式。

单设备最大带载390万像素点，最宽10240像素，最高8192像素，满足现场超宽、超高显示屏控制。

VX600可接收处理多种类视频信号，具备高清图像处理能力，支持输出画面无级缩放、低延迟、逐点亮色度校正等功能，可提供优异的图像显示。

VX600还支持通过NovaLCT进行LED显示屏的配置及设备网口份，通过V-Can进行图层管理，场景管理和固件升级等操作，简化了设备的控制。

凭借强大的视频处理和发送能力，VX600被广泛应用于中高端租赁、舞台控制和工程小间距LED显示屏领域。

认证CE、UL&CUL、IC、FCC、EAC、UKCA、KC、RCM、CB、RoHS若该产品无所销往国家或地区的相关认证，请第一时间联系诺瓦星云确认或处理，否则，如造成相关法律风险，客户需自行承担或诺瓦星云有权进行追偿。

产品特性●输入接口− 1 × HDMI 1.3（IN&LOOP）− 1 × HDMI 1.3− 1 × DVI（IN&LOOP）− 1 × 3G-SDI（IN&LOOP）− 1 × 10G光纤接口（OPT1）●输出接口−6路千兆网口最大带载390万像素，单台设备输出最大宽度10240，高度8192−2路光纤发送卡输出OPT1复制6网口输出OPT2复制/热备份6网口输出−1路HDMI 1.3输出接口可用作输出预监或视频输出●OPT1光口自适应OPT1光口支持视频输入和发送卡输出，根据对接设备不同，OPT1自适应为输入或输出接口●音频输入输出−支持HDMI伴随音频输入−支持通过多功能卡进行音频输出−支持输出音量调节●低延迟输出在低延迟开关开启、启用ByPass模式后，输入源到接收卡之间的延时可减少至20行●3个图层−图层大小和位置可单独调节−图层优先级可调整●同步输出支持使用内部输入源或外接Genlock源作为同步源，保证输出画面同步●强大视频处理能力−搭载SuperView III画质处理技术，支持输出画面无级缩放−支持一键全屏缩放−支持输入源任意截取●多场景保存和调用支持10个自定义场景●热备份−支持设备间备份−支持网口间备份−支持输入源备份●输入源拼接支持OPT1接口接入两路2K×1K@60Hz输入源拼接●最大支持4路级联拼接带载●3种设备工作模式−视频控制模式−光电转换模式−ByPass模式●画质调整支持输入源画质和LED屏体画质管理，包括亮度、对比度、饱和度、色度、Gamma等画质参数●支持逐点亮色度校正配合NovaLCT和校正平台，对每个灯点的亮度和色度进行校正，有效消除色差，使整屏的亮度和色度达到高度均匀一致，提高显示屏的画质●多种操控方式支持V-Can、NovaLCT和设备旋钮操作控制产品外观前面板同时长按旋钮和返回键3s及以上，锁定或解锁前面板按键。

-使用本产品前，请仔细阅读本说明书，并妥善保管以备查询。

-使用本投影机前，请务必仔细阅读“重要安全说明”。

DLP 拼接显示单元投影机使用说明书2017-08-252017-08-25有限保修在正常使用和存放情况下，Appotronics对本产品的任何材料和工艺缺陷提供保修，保修时必须提供购机日期证明。

如果在保修期内发现本产品有缺陷，Appotronics唯一的义务和针对您的独家补救办法是更换任何有缺陷的部件（包括劳务费）。

当您购买的产品发现有缺陷时，应立即通知经销商，以获得保修服务。

重要事项：如果客户未按照 Appotronics 的书面用法说明使用本产品，将不适用上述保修。

尤其是环境湿度必须介于10% 和90%之间、温度介于0°C 和 40°C之间，以及避免在多灰尘的环境下操作本投影机。

有关其他信息，请访问 。

版权所有深圳市光峰光电技术有限公司保留所有权利。

未经深圳市光峰光电技术有限公司事先书面许可，不得以任何形式或方式，包括电子、机械、磁性、光学、化学、手写或其它方式，对本文的任何部分进行复制、传输、转译、储存于检索系统或翻译成任何文字或电脑语言。

所有商标和注册商标均属其自各所有人所有。

免责声明深圳市光峰光电技术有限公司未对本手册中的任何内容作出任何明示或暗示的陈述或保证，尤其对适销性或针对特定用途的适用性不提供任何保证。

此外，深圳市光峰光电技术有限公司保留修订本出版物和随时修改本文档内容而无需通知任何人的权利。

2017-08-25声明 (3)目录 (4)重要安全说明 (6)系统与环境要求 (9)产品功能及特点 (10)设备简介 (11)配件清单 (11)技术规格 (12)光机介绍 (12)遥控器 (13)系统操作 (14)控制及操作方式 (14)单一台控制连接方式 (14)多台环节控制连接方式 (14)光机菜单设置操作方式 (15)地址设置 (15)预案模式编辑 (15)HSG 设置 (16)七种颜色走向图 (17)图像设置 (20)电流调整 (20)画面比例 (21)投影方式 (21)2017-08-25梯形校正 (22)测试画面 (23)演示画面 (24)3D (25)系统复位 (25)信息 (26)安装介绍 (27)安装及卸载 (27)软件安装 (27)卸载BSCB02_1000A (29)运行BSCB02_1000A (30)串口设置 (31)行列ID 设置 (32)控制软件功能介绍 (33)工具栏介绍 (33)软件设置功能介绍 (34)系统设置 (35)测试图 (36)演示图 (37)用户HSG 设置 (37)其他设置 (38)维护与保养及简单故障处理 (39)维护与保养 (39)简单故障处理 (39)2017-08-25EMC 等级说明此为A级产品。

K16二合一视频控制器二合一LED视频控制器嵌入式软件V1.5规格书更新记录产品简介K16是诺瓦最新推出的一款All-in-One产品，集视频处理、视频控制以及LED屏体配置等功能于一体，具备多类型的视频信号接收能力、超高清全4K×2K@60Hz的图像处理能力和发送能力。

K16通过智能管理软件V-Can控制，可实现丰富的画面拼接效果和便捷快速的操作。

K16可通过网口和光纤口将处理后的视频发送到LED显示屏上。

K16拥有强大的视频处理和发送能力，被广泛应用于舞台、会议、活动、展会等高端租赁及小间距显示屏等多种应用场景。

认证无。

若该产品无所销往国家或地区的相关认证，请第一时间联系诺瓦星云确认或处理，否则，如造成相关法律风险，客户需自行承担或诺瓦星云有权进行追偿。

产品特性●拥有完备的输入接口1路DP 1.2，1路HDMI 2.0，4路DVI。

●多输出，大带载支持16路网口和4路光纤输出，带载高达1040万像素。

●支持3D启用3D后，设备输出带载减半。

●支持3窗口+1路OSD显示支持1个主窗口和2个PIP窗口（PIP1和PIP2），可设置窗口显示的优先级。

支持1路OSD显示。

●支持DVI拼接最大可支持4个DVI输入源拼接为一个输入源。

●支持HDR输出能够极大地增强显示屏的画质，使画面色彩更加真实生动，细节更加清晰。

●输入支持小数帧频支持的小数帧频有：23.98、29.97、59.94。

●支持多样的BKG设置可自定义选择纯色或图片。

●支持画面抓取功能可将输入源画面抓取，用做BKG。

●支持个性化的画质缩放支持三种画面缩放模式，包括点对点模式、全屏缩放、自定义缩放。

●支持拼接带载最多可支持4台设备拼接，实现超大显示屏带载。

●支持智能控制软件V-Can进行操作控制。

●支持场景预设最多可创建10个用户场景作为模板保存，可直接调用，方便使用。

●支持EDID管理支持用户自定义EDID和预设EDID。

●支持两种工作模式，即光电转换模式和视频处理器模式。

拼接控制器通讯协议一、通讯方式PC与拼接控制器可以使用两种方式通讯：1、串口方式：PC与控制器使用直联RS232串口线连接，PC的串口应设置为9600波特率、1停止位、无校验。

2、UDP网络方式：PC与控制器使用以太网连接，PC向控制器的5000端口发送UDP报文，每条命令使用一个UDP包发送。

控制方式为命令应答式，两种通讯方式可同时工作，但同一时间控制器只能执行一条命令，在执行命令期间PC发送给控制器的命令将被忽略。

控制器提供一个485或232级联端口，可用于向下级设备转发命令，实现对下级设备的控制。

当使用UDP连接时，PC向控制器5001端口发送的报文会自动转给环出串口。

二、命令格式PC与控制器的通讯为双向协议，所有的命令都使用以下格式：<命令,参数1,参数2,…参数N>本指令集使用ASCII码字符集，指令字符不区分大小写，所有命令均已“<”开始，以“>”结束，各参数之间用“，”隔开。

命令中不得出现空格字符。

所有命令都由PC主动向控制器发送，控制器对命令的反应有四种情况：1、命令正确执行，如果该命令是单向执行的命令，则控制器返回以下报文：<命令,OK>2、命令正确执行，如果该命令是从控制器读取信息的命令，则控制器返回以下报文：<命令,参数1,参数2,…参数N>…<命令,OK>根据命令的不同，控制器可能会返回一条或多条带参数的报文，最后以OK结束。

3、如果命令格式错误，或因为版本兼容等原因而不被支持，返回以下报文：<ERR>4、命令超时当控制器正在执行命令时，再次接收到命令，此时后面的命令可能被忽略导致PC接收不到回复。

通常PC端在发送完一条命令后，可以设置1秒的超时检查时间。

三、参数约定在通讯协议中，有以下几个重要的参数需要注意：1、Channel，信号源主通道号，用来标识一个主信号源，从1开始。

主通道号是与控制器机箱的物理插槽位置相关的。

大华拼接控制器DH-M70-4U-E标准19”的4U机架设计，电信运营级系统机箱插卡式模块设计，可根据市场需求灵活配置；业务卡支持热插拔，可方便进行维护冗余风扇散热系统设计，吹抽两种模式同时工作，智能调控温度，配合机箱结构，形成固定风道，确保机箱内温度平衡双通道冗余电源设计（标配单电源），支持直流/交流电源，适应于机房等应用环境支持模拟，数字视频信号的输入和矩阵输出支持高清视频信号的矩阵切换和输出支持网络键盘，客户端等控制切换编码，且音频和视频同步支持解码SVAC和非标码流支持鱼眼矫正支持液晶屏/DLP屏/小间距LED屏显示支持30个预设场景，用户可以自定义每个场景电视墙布局支持高清底图显示支持高清全景拼接支持网络级联支持远程控制模拟，数字视频切换上墙支持远程获取和配置参数，支持远程导出和导入参数支持远程获取系统运行状态、系统日志支持远程重启，远程升级和恢复默认设置等操作支持用户权限管理，支持黑白名单功能&&参数：网络接口：2个RJ45 10M/100M/1000Mbps自适应管理网口2个RJ45 10M/100M/1000Mbps自适应以太网接口16个RJ45 10M/100M自适应以太网接口输入接口：支持一路VGA和一路DVI接入输出接口：支持12路HDMI和6路BNC输出，HDMI（可以转DVI-D）（奇数口）输出分辨率最高支持4K（3840*2160@30HZ）解码能力：支持12路1200W，或24路800W，或36路500W，或60路300W，或96路1080P及以下分辨率同时实时解码；编码格式：支持H.265、H.264、MPEG4、MJPEG等主流的编码格式；封装格式：支持PS、RTP、TS、ES等主流的封装格式；音频解码：支持G.722、G.711A、G.726、G.711U、MPEG2-L2、AAC音频格式的解码；画面分割：支持1、2、4、6、8、9、10、12、16、25、36画面分割显示。

多屏拼接控制器_VMS3000常用规格型号：VMS3000 多屏拼接控制器最大支持64路输入/输出按需订制功能：V-TECH多屏幕拼接处理器是针对大屏幕拼接系统开发的高端图像处理器，是指挥中心、视频会议、多媒体多功能厅等场所理想的视频图像处理设备。

VMS3000系列多屏幕拼接处理器最大能支持64块屏幕的拼接显示，并支持多种视频输入模式，包括复合视频(DVD或摄像头信号)，电脑信号(VGA和DVI信号)等。

其中对复合视频，能做到NTSC/PAL制式自适应；对计算机视频，能支持目前几乎所有的常见显示分辨率，最高分辨率1920X1200@60Hz(WUXGA)；数字视频可支持1080P 高清信号。

多屏幕拼接控制器支持RGB/DVI同时输出方式，支持所有常见的现实分辨率。

保证对所有输入视频进行全实时处理和数据一致性，图像没有延迟，无离散化，不丢帧。

VMS3000系列多屏幕拼接处理器通过RS-232或以太网端口的命令行接口或标准Web 浏览器的图形化界面，可以轻松地设置并控制所有功能。

特性：◆纯硬件结构、无操作系统、电源冗余备份◆稳定性高、多种控制方式◆支持多种信号格式输入和输出，具有输入信号特征记忆功能◆ RGB和Video窗口可任意漫游、叠加、缩放◆机箱热插拔结构、集成度高、功耗低◆软件设计先进，可联控周边设备主要参数：输入信号数量…………………………4到64路DVI/RGB/C-Video类型…………………………RGB(模拟)/DVI(数字)视频：NTSC/PAL/SECAM组合复合视频分辨率………………………640x480到1920x1200像素色彩深度……………………2 bit/像素水平扫描率…………………15KHz 到90KHz隔行或非隔行同步类型……………………绿同步，(RGB)复合同步或分离同步接口…………………………DVI：24+5针DVI-I(母头)RGB：15针D-Sub(母头)复合视频：BNC(母头)图像控制……………………移动、变形、变焦、亮度、对比度、色温输出信号数量…………………………2到64路DVI/RGB信号类型…………………………RGB(模拟)/DVI(数字)分辨率………………………640x480到1920x1200像素色彩深度……………………32bit/像素同步类型……………………绿同步，复合同步或分离同步接口…………………………DVI：24+5针DVI-I(母头)RGB：15针D-Sub(母头)一般数据控制RS-232串口接口………………………9针母D型连接器，2=TX，3=RX，5=GND，2，3，5分别直通波特率和协议………………9600bps，8位数据位，1位停止位，无校验位TCP/IP网口接口…………………………RJ45座，TLA/ELA586标准协议…………………………TCP/IP协议控制…………………………10/100 Base-T以太网，RS-232，Multi-View控制软件电源…………………………100-240VAC，50-60Hz，65W外形尺寸……………………441×355.5×317mm(宽×高×深)，8U机架安装……………………带配件重量…………………………20Kg工作温度……………………0 ~ 50°C保修…………………………叁年(配件及人工)。

液晶拼接显示屏使用说明书在使用本液晶拼接屏之前，请你仔细阅读该说明书，并请妥善保存，以备将来需要。

当需要维修服务时，把拼接屏的的型号告诉维修站。

目录重要安全说明 (2)准备工作 (2)附件 (3)简介 (4)外部设备的安装 (4)整机外围接口示意图............................................................. 错误!未定义书签。

系统组成原理......................................................................... 错误!未定义书签。

大屏幕墙组成框图................................................................. 错误!未定义书签。

DVD的安装........................................................................... 错误!未定义书签。

连接S-Video线缆时 ............................................................. 错误!未定义书签。

Video设备的安装 (7)HDMI信号输入的安装 (7)PC的安装 (7)地址开关的设定 (8)外接控制设备的安装 (8)液晶拼接屏拼接软件控制系统（标准） (12)软件概述 (12)软件安装................................................................................. 错误!未定义书签。

运行环境........................................................................................... 错误!未定义书签。

多画面拼接处理器KS8000使用说明书北京凯视达科技有限公司安全注意事项危险●设备内有高压，非专业维修人员不得打开后盖，以免发生危险。

警告●本设备非防水设备，在潮湿环境下请做好防水处理；●本设备禁止靠近火源或高温环境；●本设备如发出怪异噪音、冒烟或怪味，应立即拔掉电源插头，并与经销商联系；●严禁带电拔插VGA、DVI信号线缆。

注意1、使用前请仔细阅读本说明书，并妥善保存以备后用；2、在有雷电或长期不用的情况下，请拔掉电源插头；3、本设备不适合非专业人员操作调试，请在专业人员指导下使用；4、不要从本设备通风孔塞入任何物体，以免造成设备损坏或事故；5、不宜将本设备放置于近水或其它潮湿的地方使用；6、不宜将本设备放置于散热片或其它高温地方使用；7、请妥善整理并放置好电源线，以防破损；8、如存在下列情况，应拔掉本设备电源插头，并委托维修：●有液体溅入本设备时●本设备跌落或机箱损坏时●本设备出现明显功能异常或性能明显变差时目录一、引言 (1)二、硬件介绍 (2)1、后面板介绍 (2)2、连线示意图 (3)三、软件安装 (4)四、设备连接 (5)1、软件打开 (5)五、软件设置 (9)1、输出口设置 (9)2、画面建立 (11)3、模式保存与调用 (14)六、常见问题解答 (15)附：显卡复制模式与扩展模式的设置 (17)1、AMD显卡（XP系统） (17)2、NVIDA显卡（XP系统） (18)3、Win7、Win8系统 (19)一、引言本产品为业内首款真正意义上的多窗口拼接器，是专业的视频处理与控制设备，是专门针对超大屏幕、投影、液晶等设备的拼接控制器。

本公司研制的多画面拼接处理器采用FPGA纯硬件架构，无任何操作系统，整个系统完全封闭运行，操作简单，稳定性高。

广泛应用于监控、调度指挥中心、视频会议中心等。

此软件是为该平台设计的管理软件，用户可以通过该软件对硬件设备进行参数设定和操作管理，全部操作流程直观便捷。

（一）安全使用指南高压危险本产品内有高压，非专业维修人员不得打开机箱！正确使用电源本产品工作电压为220V，请确保电源正确。

正确接地及使用保险丝本产品通过电源线的接地导线接地，请勿将地线连接到高压保持通风保持设备足够通风，前后面板和侧面至少保持20cm空隙。

防潮请确保设备放置在干燥的环境中。

轻放本产品内有精密器件，请确保轻拿轻放。

防水防异物禁止液体、金属碎片或其它不相关物质进入设备。

远离易爆危险物品禁止放在易燃易爆环境，以免引起火灾、爆炸等危险。

（3）控制端口信号控制端口说明网络接口。

通过网线连接局域网或者直接连接计算机进行网口上位机控制。

RS232。

通过串口连接其他相关设备，可以进行设备联控。

串口RS485。

输出485线标准工业接口。

3.硬件连接示意图硬件连接典型实例图如下，可接入多种信号源，如摄像机、DVD、笔记本电脑、蓝光DVD、个人电脑、摄像头等；输出信号连接到拼接显示墙。

图5 硬件连接典型实例现“192.168.1.100”的IP，此即为设备IP。

若没有检测到此IP，则重启电脑。

4.上位机操作流程上位机操作流程示意图，如下图：①输出分辨率设置②显示器布局设置③多窗口设置如果您参照上述方法仍然无法消除故障，或者您遇到的故障的情况不在上述之列，请您与本公司技术支持联系。

（五）前面板按键操作1.前面板按键示意图2.按键操作说明前面板提供20个按键及一个中/英文字库界面液晶显示模块；20个按键分为2个功能区，功能划分清晰，用户操作便捷。

液晶显示模块提供丰富的显示信息。

715 液晶图像拼接处理器使用手册目录前言 (3)注意事项 (3)安全使用说明.....................................................................4功能说明 (5)1、附件 (5)2、接口说明……………………………………………………………5-73、地址码设置…………………………………………………………7-84、系统连接安装方式………………………………………………9-115、常见故障处理 (12)6、性能指标 (12)控制软件使用说明…………………………………………………13-23前言欢迎选用我公司产品，感谢您对我公司产品的支持！为了您能更好的使用本产品，使用前请仔细阅读本手册。

715是我公司大屏幕拼接产品家族中的一员，采用独特的嵌入式结构设计，可接受各种图像信号源输入，直接驱动全系列的大尺寸液晶屏(26寸以上),并经分割、放大后，实时无失真地在各种大屏幕图像拼接墙体上显示。

处理过程完全硬件化, 不需要电脑和启动软件等操作,非常简便。

画面无延时,无拖尾现象, 自然流畅,画质细腻，最大支持15X15的液晶屏拼接。

715液晶图像拼接处理器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，其3D视频亮色分离电路单元, 3D的逐行处理及帧频归一转化电路单元, 3D数字信号降噪单元,可将普通PAL/NTSC 隔行扫描视频信号采集变为逐行扫描的，高画质、高分辨率的高清电视和计算机图像信号。

715 液晶图像拼接处理器支持计算机图像信号输入及其显示，可实现最高达1920x1080高分辨率WUXGA输出，支持全系列的大尺寸液晶屏。

715系列处理器可以支持多路不同的视频源，同时显示在不同的屏幕上，使用者也可选择一路视频源或RGB信号放大至原始图像的N×M倍，在由显示单元组成的墙体上实现大屏幕拼接显示。

注意事项○防止明火、高温和碰撞，请不要置于雨中或潮湿的地方。

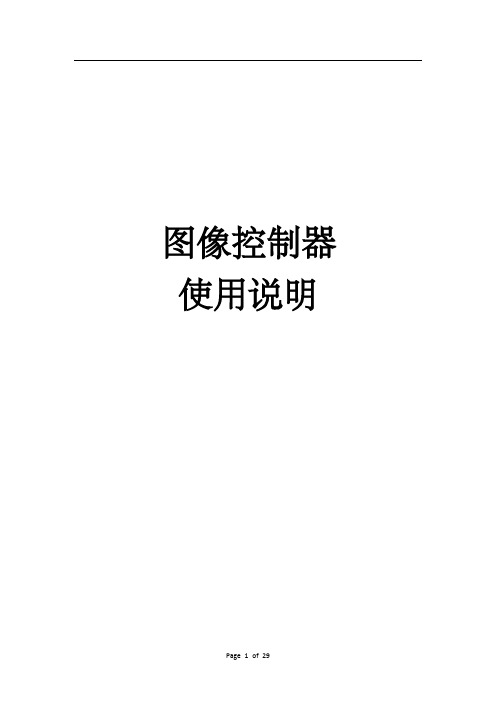

图像控制器使用说明目录一安全注意事项 (4)二设备性能 (5)2.1功能概述 (5)2.2 拼接控制器的特点 (6)2.3 主要的功能 (7)三硬件结构 (10)3.1 前面板示意图 (10)3.2 后面板示意图 (11)四控制软件操作说明 (12)4.1 软件系统概述 (12)4.2 基本操作 (12)4.2.1 系统启动运行 (12)4.2.2 串口连接 (12)4.2.3 底图开关设置 (13)4.2.4 模式操作 (13)4.2.5 像素精调 (14)4.3 窗口操作 (14)4.3.1 窗口缩放 (14)4.3.2 关闭窗口 (14)4.3.3 自动调整 (15)4.3.3 CBD设置 (16)4.3.5 切换输入通道 (16)4.3.6 提示栏信息 (17)4.4 外置矩阵操作界面 (18)4.4.1 外置矩阵操作 (18)4.4.2 通道名称注释 (18)4.5 颜色校正 (19)4.6 属性设置界面 (20)4.7 大屏幕显示器控制开关 (24)五技术参数 (25)5.1系统参数 (25)5.2 信号技术指标 (25)5.3 接口物理特性 (26)六RS232通信端口和内场景调用协议 (26)6.1 RS232连接 (26)6.2 内场景调用协议代码 (27)七常见问题解答 (28)感谢阁下使用多屏拼接控制器重要提示 :→多窗口画面控制软件采用所见即所得的操作设计。

控制软件随时升级,以实际提供的版本为准，产品不同，调试控制软件的细节有差异；如有版本变动，恕不另行通知，请谅解。

→如果不能正常运行本操控软件，需要安装插件 Dotnetfx35.exe。

该插件可在微软的官方网站下载：/downloads/zh-cn/details.aspx?Fa milyID=D0E5DEA7-AC26-4AD7-B68C-FE5076BBA986&displaylang= zh-cn→如果在使用中遇到疑问，请首先阅读本操作手册。

◆以下的显示模式表，涵盖了本产品所能支持的所有的显示模式；如果不在该表之内的显示模式，产品不能确保正常工作。

◆该表已经覆盖我们大部分常用的显示模式，尤其是VESA标准定义的显示模式都在支持之列。

如果用户有要求显示一些特殊的显示模式，也可以根据用户提供的数据将其设置在支持之列。

◆并非每一个具体的应用都能处理显示模式表中的所有模式，需要根据PANEL 的尺寸、分辨率以及一些关键参数进行选择。

◆大部分的PANEL都不支持垂直刷新率在75Hz以上的应用，这些模式A/D板大多都能处理，但是应用高过PANEL限制的显示模式可能会导致PANEL损坏。

◆针对LCD显示器的特殊性，只有输入显示模式的分别率和PANE显示分辨率相对应时，才会有最佳的显示性能。

例如大部分17寸PANEL的分辨率是1280×1024，那么只有输入的显示模式分辨率是1280×1024才会有最佳的显示效果。

地址码设置如上图所示，介绍地址码设置方法：行地址开关为：1-4，列地址开关为：5-8，其地址设置方式按照BCD码进行设置。

每一位开关设定拨在上为有效,权值为 1，拨在下为无效，权值为0。

行的地址= (权值1) * 1 + (权值2) * 2 + (权值3) * 4 + (权值4) * 8列的地址= (权值5) * 1 + (权值6) * 2 + (权值7) * 4 + (权值8) * 8如：屏 1 对应的拼接盒的地址开关应设为:行的地址= (权值1) * 1 + (权值2) * 2 + (权值3) * 4 + (权值4) * 81 *1 + 0 *2 + 0 * 4 + 0 + 8 = 1列的地址= (权值5) * 1 + (权值6) * 2 + (权值7) * 4 + (权值8) * 81 *1 + 0 *2 + 0 * 4 + 0 + 8 = 1屏8 对应的拼接盒的地址开关应设为:行的地址= (权值1) * 1 + (权值2) * 2 + (权值3) * 4 + (权值4) * 81 *1 + 1 *2 + 0 * 4 + 0 + 8 = 3列的地址= (权值5) * 1 + (权值6) * 2 + (权值7) * 4 + (权值8) * 80 *1 + 1 * 2 + 0 * 4 + 0 + 8 = 2系统连接安装方式:拼接单元框图嵌入式处理系统，每一单元都有独立的处理模块和电源模块，并通过串口实现单元间的通讯。

目录一．声明： (1)注意事项 (1)关于拷贝的声明 (1)认证 (1)二ABON 6V多屏拼接处理器 (2)产品特点: (2)系统配置： (3)控制器技术参数： (3)网络控制软件说明：(中文版)——可选 (4)技术指标： (5)控制器硬件构成如下图主版： (9)多屏媒体播放平台说明：(中文版) (9)三．使用说明： (10)接口说明： (10)多屏媒体播放平台使用说明 (10)四.系统恢复： (13)直接从硬盘恢复： (13)从恢复光盘恢复： (13)附录 (14)附录A显示模式 (14)附录B拼接效果图 (15)一．声明：注意事项用户若选择了错误的显示器分辨率及刷新率，有时会使监视器破坏。

所以用户有责任去知道监视器允许的分辨率及刷新率，在使用之前，要看有关的显示器手册，以免发生不必要的破坏。

操作必须在有产品保证书的计算机上进行，所有连接电缆必须是屏蔽的和接地的。

使用没有产品保证书的计算机及没有屏蔽的和接地的电缆，会引起无线电干扰及影响电视接收。

关于拷贝的声明本手册及软件在没有本公司同意前是不能拷贝的，无论是整体的还是部分的拷贝。

用户为自己备份目的所做的除外。

认证本产品符合以下认证及美国及欧洲技术设备的规章：☆ISO9002国际标准认证☆欧洲TCO 工业标准☆美国FCC工业标准第15部分二ABON 6V多屏拼接处理器基于Win2000/XP平台开发的视屏墙显示、播放和控制系统。

该系统由功能强大的硬件和精心设计的软件组成，能让用户控制多达30大屏幕组成的显示墙应用系统，系统具有容易使用、管理方便、灵活性高的特点，用户能把需要显示的内容跨屏显示，显示方式可以灵活选择某一组屏幕、全屏幕或者是由用户自己定义。

多路视频、VGA输入/输出。

主要针对于广泛的多媒体应用。

特别适用屏幕墙/投影拼接，视频会议。

模块化设计，根据您的具体需要，增减不同的功能模块。

以最优的性能价格比，来满足您的要求。

按您所需，复合视频/VGA/DVI信号（像：VCD\DVD\摄像机），控制器本身视频文件、幻灯片、图片文字等内容拼接显示出来（播放不同画面或拼接大画面）。

十六网口二合一控制器SV16使用说明书北京凯视达科技有限公司安全注意事项危险●设备内有高压，非专业维修人员不得打开后盖，以免发生危险。

警告●本设备非防水设备，在潮湿环境下请做好防水处理；●本设备禁止靠近火源或高温环境；●本设备如发出怪异噪音、冒烟或怪味，应立即拔掉电源插头，并与经销商联系；●严禁带电拔插VGA、DVI、HDMI信号线缆。

注意1、使用前请仔细阅读本说明书，并妥善保存以备后用；2、在有雷电或长期不用的情况下，请拔掉电源插头；3、本设备不适合非专业人员操作调试，请在专业人员指导下使用；4、不要从本设备通风孔塞入任何物体，以免造成设备损坏或事故；5、不宜将本设备放置于近水或其它潮湿的地方使用；6、不宜将本设备放置于散热片或其它高温地方使用；7、请妥善整理并放置好电源线，以防破损；8、如存在下列情况，应拔掉本设备电源插头，并委托维修：●有液体溅入本设备时●本设备跌落或机箱损坏时●本设备出现明显功能异常或性能明显变差时目录一、产品论述 ............................ 错误!未定义书签。

二、产品特点 ............................ 错误!未定义书签。

三、技术指标 ............................ 错误!未定义书签。

四、工作示意图 .......................... 错误!未定义书签。

五、面板结构 ............................ 错误!未定义书签。

前面板 ................................. 错误!未定义书签。

后面板 . (7)六、接线及安装 (8)七、软件安装 (9)八、设备调试 (13)硬件调试 (14)软件调试 (16)九、高级菜单 (21)十、常见问题解答 (22)一、产品论述随着LED显示行业的迅猛发展和应用需求不断扩大，针对于大屏幕控制系统的各种控制要求应运而生。
