SuperMosaic拼接融合控制器融合拼接控制器，是一款高性能、高端图像处理设备，能够在多个显示屏上同时显示多个动态画面，主要用于多屏幕融合显示控制，是大屏幕显示系统的核心显示控制设备。
对于要求多个视频显示，要求高质量画面效果的场合，例如，指挥控制中心、视频会议、多媒体多功能厅、礼堂，它是理想的现实解决方案。
集图像自由缩放、画中画动态显示、多RGB信号实时数字处理技术与一身，全面支持图像的跨屏、漫游、画中画、叠加、缩放等高端显示功能。
使用显示效果震撼，模式灵活多样，用户操作方便，维护简单。
支持多种视频输入方法，包括复合视频，即DVD或摄像头信号，计算机视频，即电脑信号等。
其中，复合视频，支持N、P制自适应；计算机视频，支持从640×480到1920×1080的分辨率；支持RGB/DVI输出方式，包括多种视频输出格式和分辨率。
提供了多种强大的多视频并行处理功能，包括画中画窗口的位置、大小、缩放比例、叠加优先级等。
针对每一个在屏幕上显示的画面，所有算法、操作均并行进行，图像没有延迟、没有丢桢现象。
系统能够按照用户设计，实现输入信号根本上的实时显示和最好的图像缩放还原效果。
拥有多种控制方式，包括面板按键、红外遥控、RS232串口、网络（需要定制）等。
融合拼接控制器是专业的高端图形处理设备, 专为大屏幕投影无缝拼接系统而设计，内置多画面图形拼接处理器和融合带生成装置，集视频多窗口处理技术和边缘融合技术为一体，在一台控制器上完美实现视频多窗显示、边缘融合、色差校正、多路信号源选择、输入信号自动调整和预存场景自由调用等功能。
融合拼接控制器具备了图像融合所需的所有处理功能。
主要包括融合带的自动生成、融合边带的特性处理、相邻投影设备的色差匹配等功能。
融合器可以支持多路不同的信号输入，支持N×M的无缝拼接显示，能实现多路信号的开窗口显示、窗口任意漫游、窗口大小任意缩放、视频与计算信号的任意叠加的等功能。

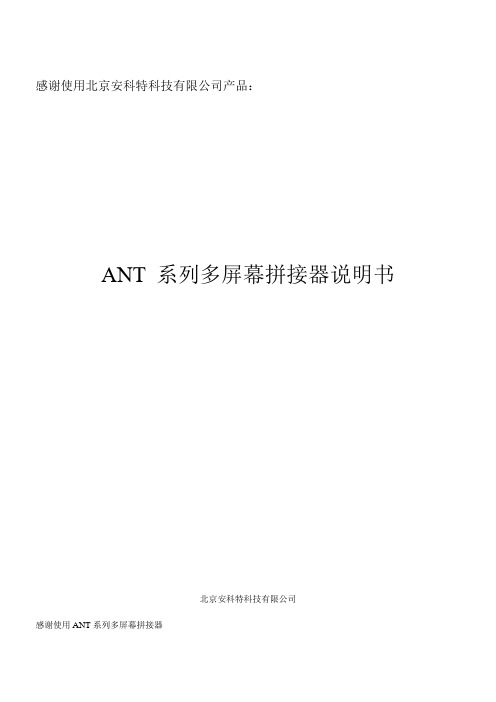

感谢使用北京安科特科技有限公司产品：ANT 系列多屏幕拼接器说明书北京安科特科技有限公司感谢使用ANT系列多屏幕拼接器重要提示:为了您和设备的安全，请您务必在使用本设备前仔细阅读本安全说明。
如果在使用过程中遇到疑问，请首先阅读本说明书。
正文中有设备操作的详细描述，如仍有疑问，请联系我们，我们将尽快给您满意的答复。
本说明书如有版本变动，恕不另行通知，请谅解。
北京安科特科技有限公司保留该产品所有权利！目录重要提示 (2)目录 (3)第一章：安全说明1.1电源 (4)1.2断电 (4)1.3线缆 (4)1.4信号 (4)1.5散热 (4)1.6环境 (4)1.7维修 (4)1.8设备安装 (4)1.9安全注意事项 (5)第二章：概述2.1ANT 系列拼接器 (6)2.2系统拓扑图 (7)第三章：安装说明3.1打开包装 (8)3.2安装机器 (8)3.3机器调试 (8)第四章:技术规格 (9)第五章：功能介绍 (10)第一章：安全说明1.1电源请使用带保护地的单相三线制交流220V电源，并确保整个工程系统使用同接地，不能使用无接地保护的电源，电源线的接地脚不能破坏。
1.2断电要进行设备移动或其它需要断电的工作时，要关闭电源，确保设备安全。
1.3线缆不容许在电源线、信号线、通讯线等线缆上压放物品，应避免对线缆踩踏和挤压，以防止出现漏电和短路等危险情况。
1.4信号确保信号线、通讯线等线材连接好，再开机操作。
1.5散热设备表面的散热孔，不要堵塞，以免热量聚集，损坏设备。
1.6环境设备工作环境要注意防尘，防潮，防止液体浸泡。
1.7维修所有维修工作应有专业人员完成，未经许可，不准私自维修，以免发生触电危险。
1.8设备安装设备应安装在稳固、平稳的工作台面上或标准机架、机柜、机箱里。
1.9安全注意事项1.9.1设备里有高压，非专业维修人员不准打开机箱，以免发生危险。
1.9.2 严禁在设备上和附近放置装有液体的容器。
1.9.3禁止设备靠近火源。
重要提示:——控制软件随时升级, 以实际提供的版本为准，产品配置不同，调试控制软件的细节略有差异；如有操作手册版本变动，恕不另行通知，请谅解。
——如果在使用中遇到疑问，请首先阅读本操作手册，本手册中有详细描述; 如仍有疑问，请联系我们，我们将尽快给您满意的答复。
第一章、软件系统概述MultiView是新一代可视化、所见即所得拼接器控制软件，该控制软件整合拼接器产品的应用特点,结合工程安装上的特点开发完成。
MultiView软件采用目前软件设计的前沿理念，摒弃传统拼接器控制软件复杂的调试要求，对拼接过程实现自动运算,对窗口控制过程采用所见即所得的操作界面，避免传统的拼接器软件繁琐复杂的预设过程，使用人员能够很快掌握该软件的各项运用。
MultiView软件整合墙体拼接控制和窗口控制为一体, 运行该软件可以方便完成对场景的预设、调用、窗口的控制、信号通道选择等功能。
软件主功能一览图如图1-1所示：图1-1第二章、软件基本操作流程软件的基本操作过程如下图 2-1 所示：①输出分辨率设置②显示器布局设置③多窗口设置图 2-1下面简单介绍下上图 2-1 中，软件基本操作流程的各步骤的功能：①该步骤对设备输出的分辨率进行设置，实现设备与显示单元的电路连接。
一般设置为显示设备的最佳分辨率。
②该步骤对显示布局进行设置，可根据实际情况对显示器阵列以及对应关系进行设置，以及对显示器阵列进行验证。
③该步骤可对输入视频源进行开窗操作，以及进行相应窗口大小、位置、层次的改变以上各个步骤具体操作信息详见后续章节具体介绍。
第三章、基本概念说明通道：指接入拼接器的每一路信号,通道分为输入通道和输出通道2种。
场景：指拼接单元组成的不同显示模式。
在实际使用中，往往需要对拼接墙的不同模式进行预先设置。
场景设置过程就是把不同显示单元组合成不同的拼接单元,结合信号通道的选择完成不同模式的预设。
窗口：在逻辑屏区域内，系统可以打开一个小画面显示其中一路输入的信号内容，所打开的小画面称为窗口。

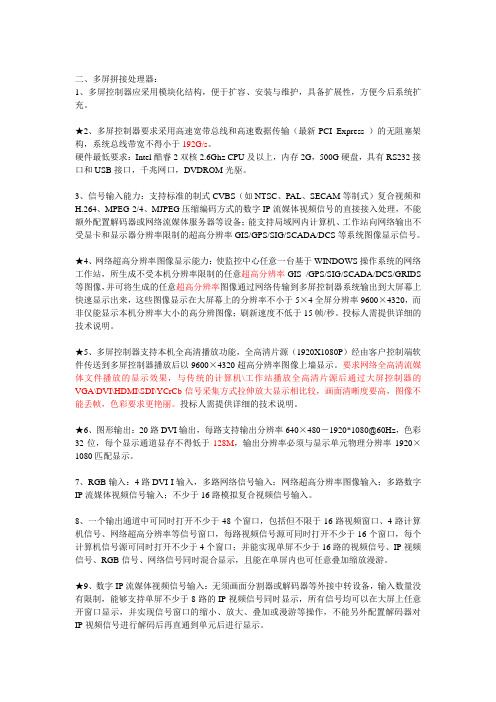

二、多屏拼接处理器：1、多屏控制器应采用模块化结构，便于扩容、安装与维护，具备扩展性，方便今后系统扩充。
★2、多屏控制器要求采用高速宽带总线和高速数据传输（最新PCI Express ）的无阻塞架构，系统总线带宽不得小于192G/s。
硬件最低要求：Intel酷睿2双核2.6Ghz CPU及以上，内存2G，500G硬盘，具有RS232接口和USB接口，千兆网口，DVDROM光驱。
3、信号输入能力：支持标准的制式CVBS（如NTSC、PAL、SECAM等制式）复合视频和H.264、MPEG-2/4、MJPEG压缩编码方式的数字IP流媒体视频信号的直接接入处理，不能额外配置解码器或网络流媒体服务器等设备；能支持局域网内计算机、工作站向网络输出不受显卡和显示器分辨率限制的超高分辨率GIS/GPS/SIG/SCADA/DCS等系统图像显示信号。
★4、网络超高分辨率图像显示能力：使监控中心任意一台基于WINDOWS操作系统的网络工作站，所生成不受本机分辨率限制的任意超高分辨率GIS /GPS/SIG/SCADA/DCS/GRIDS 等图像，并可将生成的任意超高分辨率图像通过网络传输到多屏控制器系统输出到大屏幕上快速显示出来，这些图像显示在大屏幕上的分辨率不小于5×4全屏分辨率9600×4320，而非仅能显示本机分辨率大小的高分辨图像；刷新速度不低于15帧/秒。
投标人需提供详细的技术说明。
★5、多屏控制器支持本机全高清播放功能，全高清片源（1920X1080P）经由客户控制端软件传送到多屏控制器播放后以9600×4320超高分辨率图像上墙显示。
要求网络全高清流媒体文件播放的显示效果，与传统的计算机\工作站播放全高清片源后通过大屏控制器的VGA\DVI\HDMI\SDI\YCrCb信号采集方式拉伸放大显示相比较，画面清晰度要高，图像不能丢帧，色彩要求更艳丽。
投标人需提供详细的技术说明。
（一）安全使用指南高压危险本产品内有高压，非专业维修人员不得打开机箱！正确使用电源本产品工作电压为220V，请确保电源正确。
正确接地及使用保险丝本产品通过电源线的接地导线接地，请勿将地线连接到高压保持通风保持设备足够通风，前后面板和侧面至少保持20cm空隙。
防潮请确保设备放置在干燥的环境中。
轻放本产品内有精密器件，请确保轻拿轻放。
防水防异物禁止液体、金属碎片或其它不相关物质进入设备。
远离易爆危险物品禁止放在易燃易爆环境，以免引起火灾、爆炸等危险。
（3）控制端口信号控制端口说明网络接口。
通过网线连接局域网或者直接连接计算机进行网口上位机控制。
RS232。
通过串口连接其他相关设备，可以进行设备联控。
串口RS485。
输出485线标准工业接口。
3.硬件连接示意图硬件连接典型实例图如下，可接入多种信号源，如摄像机、DVD、笔记本电脑、蓝光DVD、个人电脑、摄像头等；输出信号连接到拼接显示墙。
图5 硬件连接典型实例现“192.168.1.100”的IP，此即为设备IP。
若没有检测到此IP，则重启电脑。
4.上位机操作流程上位机操作流程示意图，如下图：①输出分辨率设置②显示器布局设置③多窗口设置如果您参照上述方法仍然无法消除故障，或者您遇到的故障的情况不在上述之列，请您与本公司技术支持联系。
（五）前面板按键操作1.前面板按键示意图2.按键操作说明前面板提供20个按键及一个中/英文字库界面液晶显示模块；20个按键分为2个功能区，功能划分清晰，用户操作便捷。
液晶显示模块提供丰富的显示信息。
视频拼接处理器用户手册资料版本：V1.06感谢您购买我们的产品。
使用时若遇到任何问题，请您及时和经销商联系。
声明注意：本产品的默认密码仅供首次登录使用，为保证安全，请您确保在首次登录后修改默认密码。
强烈建议您将密码设置为强密码，字符不小于8位。
•本手册中的产品外观图仅供参考，请以实物为准。
•截取的界面图仅当说明示例，各版本界面存在差异，请以实际界面为准。
•本手册能作为多个型号产品的使用指导，但不一一列举每个产品的使用情况，请您根据实际产品自行对照。
•本公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利，但并不确保手册内容完全没有错误。
•由于物理环境等不确定因素，部分数据的实际值可能与手册中提供的参考值存在偏差，如有任何疑问或争议，请以本公司最终解释为准。
•您使用产品过程中，请遵守本手册操作说明。
对于未按说明而引起的问题，我司恕不负责，感谢您的配合。
安全须知负责安装和日常维护本设备的人员必须具备安全操作基本技能。
在操作本设备前，请务必认真阅读和执行产品手册规定的安全规范。
•此为A级产品，在生活环境中，该产品可能会造成无线电干扰。
在这种情况下，可能需要用户对其干扰采取切实可行的措施。
•请确保设备安装平稳可靠，周围通风良好，设备在工作时必须确保通风口的畅通。
•使设备工作在允许的温度及湿度范围内，避免置于潮湿，多尘，极热，极冷，强电磁辐射、震动等场所。
•请确保环境电压稳定并符合设备供电要求，设备仅可在额定输入输出范围内使用，满足防雷要求，并良好接地。
•请保护电源软线免受踩踏或挤压，特别是在插头、电源插座和从装置引出的接点处。
•安装完成后请检查正确性，以免通电时由于连接错误造成人体伤害和设备部件损坏！•请勿自行拆开设备机箱盖上的防拆封条。
若您要拆封，请先与本公司当地代理商联系；否则，若擅自操作导致设备无法维护，本公司将不承担由此引起的所有后果，感谢您的配合！•异常断电会造成设备硬盘损坏或功能异常，若需对设备关机，请严格按手册说明进行操作。
液晶大屏幕拼接控制软件说明书液晶大屏幕拼接控制软件说明书一．软件主界面图１版本 V1.10１. 软件名及注册状态 包括两个部分，前面为软件名，后面为注册状态. 注册状态表示： 无括号：不用注册，可以使用． （未注册）：未设置注册码，不可以使用． （试用版）：已设置注册码，有使用时间限制，可以使用. （已过期）：未注册且已过有效期，不可以使用． （已注册）：已注册，可以无限制使用．液晶大屏幕拼接控制软件说明书 |1液晶大屏幕拼接控制软件说明书版本 V1.10２. 主菜单 串口设置：设置使用的串口参数. 矩阵设置：设置矩阵的相关参数. 关于：软件注册和查看软件版本. 系统－管理员：管理员登录. 系统－系统初始化：管理员专用，恢复拼接盒为系统默认设置. 系统－幕墙设置：设置幕墙的水平与垂直单元数量. 标志设置：管理员专用，设置标题栏显示内容. 退出：退出软件系统．３.标题栏 可在管理员模式下：主菜单－系统－标志设置更改其内容.４.开关机快捷键 控制拼接盒开关机．５.拼墙选择框 按住鼠标左键拖选要操作的拼接单元，再进行控制操作． 单击鼠标右键可打开通道切换选择框．６.预案模式功能区 本系统共有１６组预案可供设置. 调出预案：在预案模式框内选中要调出的预案双击即可调出此预案. 保存预案：选中要保存预案的位置，单击保存按键即可保存此预案. 给预案重命名：选中要重命名的预案，在下面的重命名框内输出要重命的名称后点击重命名. ７.拼接盒参数调整项目选择 图像处理：调整亮度，对比度，饱和度，清晰度，降噪，色调，时钟，相位，背光. 视窗处理：调整画面位置，拼接框架，相位和彩色自动调整，ADC 和白平衡． 画中画：画中画的参数调整. 系统：查看系统信息，画面静止，参数保存.液晶大屏幕拼接控制软件说明书 |2二．软件注册液晶大屏幕拼接控制软件说明书版本 V1.10１.说明：软件分为注册版和会员版. １.１注册版软件第一次使用时需设置注册，才可以使用.当试用期满软件将不可用．注册后可以无限制使用． １.２会员版无需注册．２.注册步骤 ２.１打开注册页面 在图２所示位置打开注册页面. 图２２.２注册设置 在图３所示注册码由三部分组成，每个部分占一栏： 第一栏：用户名，默认为¡ admin¡ 不用更改. 第二栏：密码，为数字，任意设置后记住，在注册的时候需用到． 第三栏：限制时间，为数字，软件有效的时间从注册设置后算起，以天为单位. 填好后点击确定，如果提示注册设置成功完成注册设置.液晶大屏幕拼接控制软件说明书 |3图３液晶大屏幕拼接控制软件说明书版本 V1.10２.３注册 软件在设置注册后就可以注册．在图２所示位置打开注册页面见图４. 在输入栏填入设置注册时候第二栏所填的数字密码.填好后点击确定，如果提示注册成 功即注册成功．图４液晶大屏幕拼接控制软件说明书 |4液晶大屏幕拼接控制软件说明书三．管理员登录版本 V1.10登录管理员可以更改图１中３标题栏显示的内容．登录方法如图５所示打开管理员登录 界面.在框中输入．用户名：admin，密码：welcome.图５液晶大屏幕拼接控制软件说明书 |5液晶大屏幕拼接控制软件说明书四．设置串口串口设置如图６，端口通常为 COM1，波特率固定为 9600. 图６版本 V1.10液晶大屏幕拼接控制软件说明书 |6液晶大屏幕拼接控制软件说明书五．幕墙设置幕墙设置根据幕墙的大小设置控制软件. 图７版本 V1.10液晶大屏幕拼接控制软件说明书 |7六．矩阵设置液晶大屏幕拼接控制软件说明书版本 V1.10有 AV 和 VGA 矩阵的联动控制功能．AV 与 VGA 各两个通道可以分别设置连接方式. １.如图８所示打开矩阵设置页面.图９为矩阵设置功能示意图．图８图９１. 矩阵类型：选择 AV／VGA 可以分别设置相应的矩阵.液晶大屏幕拼接控制软件说明书 |8液晶大屏幕拼接控制软件说明书版本 V1.10２. 厂家：设置所使用矩阵的生厂厂家. ３. 型号（输入端口总数）：设置矩阵的型号或矩阵输入端口总数． ４. 地址：矩阵的串口命令地址，有的矩阵没有． ５. 连接通道：有 AV1/AV2/VGA1/VGA2 可分别设置对应到矩阵的输出端口． ６. 取消连接：取消所有拼接盒的所选通道到到矩阵输出端口的连接. ７. 一对一接法：恢复默认的一对一接法． ８. 连接示意图：显示所选通道当前拼接单元到矩阵输出端口的连接方式.双击一个单元可以任意设置.设为０表示不连接. ２.矩阵设置的一般步骤为：１. 选择要设置的矩阵类型（AV/VGA）. ２. 设置矩阵厂家. ３. 设置矩阵类型或矩阵的输入端口总数. ４. 设置矩阵的地址（有的矩阵没有）. ５. 选择拼接盒输入通道进行连接方式设置. ６. 设置连接方式，默认为一对一接法，可以双击连接设置框逐个修改．注：一对一接法：矩阵的第１路输出接到拼墙的第１个屏，第２路输出接到拼 墙的第２个屏，依止类推．（关于拼墙屏的序号请参照主界面中幕墙操作框所 显示的数字）液晶大屏幕拼接控制软件说明书 |9液晶大屏幕拼接控制软件说明书七．切换信号源和拼接．版本 V1.10在主界面的幕墙操作框中框选要操作的拼接单元单击鼠标右键可以弹出一个输入控制 的小菜单.选中它可打开输入控制页面如图１０所示.图１０输入控制页面包含信号源和矩阵输入端口的选择，使用矩阵复选框（打勾选中才能控制 矩阵否则不控制矩阵）．操作步骤： １. 在主界面选择要切换的拼墙单元. ２. 在输入控制页面选择要切换的信号源． ３. 如果使用矩阵选择要切换的矩阵输入端口. ４. 点击确定完成切换操作．液晶大屏幕拼接控制软件说明书 |10步骤：１.单击主界面的预案模式框点保存按钮可将当前的参数保存到所选的预案模式.２.双击主界面的预案模式框可以调出所选的预案参数.３.单击主界面的预案模式框点重命名按钮可将重命名输入框输入的名字更改到所选的预案模式中．九．拼接盒参数调整步骤：１.在主界面的幕墙操作框中框选要操作的拼接单元．２.在主界面的下面选择要调整的拼接盒参数项目３.在拼接盒参数调整区调整参数.液晶大屏幕拼接控制软件说明书| 11。
图像处理器用户手册目录安全操作指南 (3)包装配件说明 (3)一、概述与应用场合 (4)二、性能规格参数 (5)三、特点 (6)四、系统拓扑图 (7)五、后面板接口介绍与接入说明 (8)软件部分使用说明 (9)1、软件的登录及详细设置 (9)2、软件界面介绍 (10)3、输出板卡分辨率设置 (12)4、输出板卡颜色单独调节 (13)5、场景设置及保存操作说明 (14)6、串口控制协议 (17)七、常见问题及解决方法 (18)为确保设备可靠使用及人员的安全，请在安装、使用和维护时遵守以下事项：①在设备安装时应确保电源线中的地线接地良好请勿使用两芯插头, 确保设备的输入电源为220V50Hz 的交流电。
②机器内部有交流220V高压器件，请勿擅自打开机壳，以免发生危险。
③不要将系统设备置于过冷或过热的地方。
④设备电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器。
⑤阴雨潮湿天气或长时间不使用，应关闭电源总闸。
⑥在下列操作之前一定要将设备的交流电源线从交流供电电源拔下：A 取下或重装设备的任何部件。
B 断开或重接设备的任何电器插头或其它连接。
⑦非专业人士未经许可请不要试图拆开设备机箱不要私自维修以免发生意外事故或加重设备的损坏程度。
⑧不要将任何化学品或液体洒在设备上或其附近。
包装说明1、融合器主机一台2、机架安装耳朵一对，配套3X8沉头镙丝8颗3、DVI转VGA转换头根据融合器的DVI-I接口个数4、RS-232通讯连接线1条5、电源线1条6、（应用软件+说明书）光盘1个7、系统用户手册1本8、合格证、保修卡各1一、概述及应用场合画面融合器融合器又叫边缘融合器或无缝拼接器当二台或多台投影机组合投射一幅画面时，会有一部分影像灯泡重叠，边缘融合的最主要功能就是把二台或多台投影机重叠部分的图像灯光亮度逐渐调低，使整幅画面亮度一致，从视觉上看去像一台投影机投出来的效果。
边缘融合的应用来源于模拟仿真/立体影院系统。
多屏幕拼接处理器说明书目录第一章安全使用说明 (2)第二章多屏幕拼接处理器简介 (3)2.1、多屏幕拼接处理器 (3)2.2、功能特点 (4)2.3、多屏幕拼接处理器典型应用示意图 (6)第三章技术参数和外观图 (6)3.1、多屏幕拼接处理器的技术参数 (6)3.2、多屏幕拼接处理器外观图 (11)第四章多屏幕拼接处理器软件的使用方法 (13)第五章哈迪斯处理器控制指令集 (35)第六章安装说明 (42)第七章常见故障分析及解决 (43)第一章安全使用说明1.1电源请使用带保护的单相三线制交流220V电源，并确保整个工程系统使用同接地，不能使用无接地保护的电源，电源线的接地脚不能破坏。
1.2断电要进行设备移动或其它需要断电的工作时，要关闭电源，确保设备安全。
1.3线缆不容许在电源线、信号线、通讯线等线缆上压放物品，应避免对线缆踩踏和挤压，以防止出现漏电和短路等危险情况。
确保信号线、通讯线等线材连接好，再开机操作。
1.4散热设备表面的散热孔，不要堵塞，以免热量聚集，损坏设备。
1.5环境设备工作环境要注意防尘，防潮，防止液体浸泡。
1.6维修所有维修工作应有专业人员完成，未经许可，不准私自维修，以免发生触电危险。
1.7设备安装设备应安装在稳固、平稳的工作台面上或标准机架、机柜、机箱里。
1.8安全注意事项1.8.1 设备里有高压，非专业维修人员不准打开机箱，以免发生危险。
1.8.2 严禁在设备上和附近放置装有液体的容器。
1.8.3 禁止设备靠近火源。
1.8.4 保证充分通风，设备前后面板应该至少保持20CM的空隙。
1.8.5 在有雷电或长期不使用的情况下，请拔掉电源插头。
1.8.6 不要堵塞本设备的通风孔，以免对设备造成破坏。
1.8.7 不要将本设备放置在靠近液体的地方。
1.8.8 请妥善放置电源线，以防破坏。
1.8.9 出现下列情况时，应立即拔掉电源，并交由专业人士处理：﹝1﹞插头电源线损坏或磨损时；﹝2﹞有液体溅入本设备时；﹝3﹞本设备跌落或机箱损坏时；﹝4﹞本设备出现明显功能异常或性能变化时。
多屏幕拼接处理器说明书目录第一章安全使用说明 (2)第二章多屏幕拼接处理器简介 (3)2.1、多屏幕拼接处理器 (3)2.2、功能特点 (4)2.3、多屏幕拼接处理器典型应用示意图 (6)第三章技术参数和外观图 (6)3.1、多屏幕拼接处理器的技术参数 (6)3.2、多屏幕拼接处理器外观图 (11)第四章多屏幕拼接处理器软件的使用方法 (13)第五章哈迪斯处理器控制指令集 (35)第六章安装说明 (42)第七章常见故障分析及解决 (43)第一章安全使用说明1.1电源请使用带保护的单相三线制交流220V电源，并确保整个工程系统使用同接地，不能使用无接地保护的电源，电源线的接地脚不能破坏。
1.2断电要进行设备移动或其它需要断电的工作时，要关闭电源，确保设备安全。
1.3线缆不容许在电源线、信号线、通讯线等线缆上压放物品，应避免对线缆踩踏和挤压，以防止出现漏电和短路等危险情况。
确保信号线、通讯线等线材连接好，再开机操作。
1.4散热设备表面的散热孔，不要堵塞，以免热量聚集，损坏设备。
1.5环境设备工作环境要注意防尘，防潮，防止液体浸泡。
1.6维修所有维修工作应有专业人员完成，未经许可，不准私自维修，以免发生触电危险。
1.7设备安装设备应安装在稳固、平稳的工作台面上或标准机架、机柜、机箱里。
1.8安全注意事项1.8.1 设备里有高压，非专业维修人员不准打开机箱，以免发生危险。
1.8.2 严禁在设备上和附近放置装有液体的容器。
1.8.3 禁止设备靠近火源。
1.8.4 保证充分通风，设备前后面板应该至少保持20CM的空隙。
1.8.5 在有雷电或长期不使用的情况下，请拔掉电源插头。
1.8.6 不要堵塞本设备的通风孔，以免对设备造成破坏。
1.8.7 不要将本设备放置在靠近液体的地方。
1.8.8 请妥善放置电源线，以防破坏。
1.8.9 出现下列情况时，应立即拔掉电源，并交由专业人士处理：﹝1﹞插头电源线损坏或磨损时；﹝2﹞有液体溅入本设备时；﹝3﹞本设备跌落或机箱损坏时；﹝4﹞本设备出现明显功能异常或性能变化时。
*注：本设备不适合非专业人员操作调试，使用须接受专业人员培训或指导。
使用本设备前请仔细阅读本说明书，说明书应妥善保存以备后用。
第二章多屏幕拼接处理器简介2.1、多屏幕拼接处理器多屏幕拼接处理器是一台纯硬件架构、无操作系统的高性能视频图像处理工作站，能够将多个动态画面显示在多个屏幕上面，实现多窗口拼接的功能。
适合对不同类型的屏幕和分辨率的灵活控制。
适用于教育科研、政府公告、信息出版、行政管理、军事指挥、展览展示、安防监控、家电销售等行业。
多屏幕拼接处理器集高清视频信号采集、实时高分辨率数字图像处理、三维高阶数字滤波等高端图像处理功能于一身，具有强大的信号处理能力。
本款产品采用大容量高速数字多总线数据路由交换的处理机制，从根本上保证对所有输入信号源进行全实时处理和数据一致性，图像无延迟、无离散化、不丢帧，实现了图像的完美呈现。
多屏幕拼接处理器支持多种信号源输入模式，包括复合视频（DVD或摄像头信号）、电脑信号（VGA或DVI信号）、网络信号（IP流媒体）、高清数字信号（HDMI 或高分辨率DVI信号）等。
对复合视频，能兼容NTSC/PAL/SECAM等模拟制式；对计算机视频信号，能兼容支持各种常见分辨率，并可实现自定义非常规分辨率。
哈迪斯拼接控制器可输出DVI-I信号或双绞线数字信号，支持RGB（模拟）/DVI （数字）同时输出，这意味着可以在大屏幕正常显示的同时，将信号备份输出至另一组大屏幕，部分型号还支持双DVI-I通道备份。
单个输出通道最高支持分辨率1920×1200@60Hz。
另外，标准配置可以为各组大屏配置超高分辨率的静态大底图，高端配置还可接入超高分辨率动态底图。
多屏幕拼接处理器有多种功能型号，每种型号均可配置多种不同的可选规模，其中最大规模能支持72块大屏幕的拼接显示，同时支持多组分组大屏不同分辨率显示，每组的分辨率均可以根据实际需求自定义设置，这对多组不同规格大屏组合显示的系统非常有意义。
2.2、功能特点2.2.1 板卡式热插拔结构、机箱集成度高、设备稳定性高多屏幕拼接处理器采用板卡式热插拔结构设计，可以任意组合，便于客户选型，最大可扩容到256路信号输入、72路信号输出，系统电源、风扇、各种输入卡、输出卡、控制板等模块支持带电热插拔，任一模块的故障或异常均不会影响整个系统的正常运行。
系统具有业务自动恢复功能，用户可以在系统运行的情况下直接更换信号采集卡、图形输出卡等，并能自动恢复换卡前的信号窗口正常显示。
另外，采用更加紧密的工业设计，优化机箱内部空间使用率，体积仅为市面上同类产品的一半大小。
系统对进风口、出风口及机箱内关键点的温度进行实时监控，满足了用户对系统可靠性、稳定性的特殊要求。
2.2.2 信号之间切换无延时，无黑场多屏幕拼接处理器采用巨量数据传输芯片技术，为每路信号动态设置点对点的专线数据通道，每路信号独享各自的专用通道进行传输，可达到纳秒级切换间隔和无黑场间隔。
2.2.3 支持输入信号字符叠加功能多屏幕拼接处理器可以对所有输入通道进行字符叠加，以方便客户实时掌握显示。
2.2.4 图像切割功能所有的输入信号任意截取，可实现局部放大、视频图像去黑边、VGA采样位置调整等功能。
2.2.5 支持多组屏幕控制多屏幕拼接处理器可以设置4组组合屏，每组组合屏可以单独设置分辨率，单独切换。
2.2.6 65535*65535超大分辨率底图每组屏都可以单独设置底图，并且多幅底图可以自定义的组合屏上面显示，底图为24Bit的bmp格式。
2.2.7 支持32组场景保存和自动轮询。
多屏幕拼接处理器每组屏抖可以支持场景保存，并且在软件上面可以设置轮询。
2.2.8 支持输入信号监测多屏幕拼接处理器支持输入信号倍频倍线，能实时监测和显示当前各输入通道是否有信号接入。
2.2.9 支持HDMI1.3和HDCP多屏幕拼接处理器的HDMI输入卡支持HDMI1.3和 HDCP，可接入笔记本电脑，蓝光DVD等高清信号。
2.2.10 各通道可自定义输出分辨率可通过软件为每通道配置不同的输出分辨率，满足不同型号、组别显示器的输入信号分辨率要求，相比市面上仅能设置一种分辨率的矩阵来说，具有更高的应用灵活性，适用于对分辨率要求多样化的工程项目2.2.11 支持键盘、TCP/IP、RS232控制多屏幕拼接处理器可通过外置键盘进行控制，也可通过TCP/IP、RS232端口进行软件控制；支持 TCP/IP网络协议，可接入 Windows、Linux等网络，无须改变现有网络环境，同时支持多个 Ethernet网络连接。
可通过我司自主研发的软件，实现对混合矩阵切换器的切换，保存和调取场景等。
同时，还可以通过RS232环出口联控其他厂家的矩阵、云台等。
2.2.12 支持断电现场保护多屏幕拼接处理器支持掉电现场保护功能、状态存储记忆。
2.2.13 支持监控报警功能多屏幕拼接处理器可通过软件进行监控报警，出现故障点，及时反映在软件界面，能局部放大图像，可广泛应用在安防监控领域中。
2.2.14支持联控矩阵和大屏幕开关机多屏幕拼接处理器可通过软件进行控制其他厂家的矩阵，同时也可以其他厂家的大屏幕开关机，这样方便客户在统一软件中能够控制所有设备。
2.2.15 支持窗口的缩放、漫游、叠加多屏幕拼接处理器可通过软件进行开窗，支持窗口的缩放、漫游、叠加。
2.3、多屏幕拼接处理器典型应用示意图第三章技术参数和外观图3.1、多屏幕拼接处理器的技术参数一计算机VGA输入接口：二 YPbPr输入接口：三计算机DVI输入接口：四视频输入接口：五 SDI视频输入接口：六 HDMI信号输入接口：七高清DVI输入接口：八双绞线视频输入接口：九 IP输入接口：十 DVI/VGA输出接口：十一双绞线输出接口：十二3.2 多屏幕拼接处理器外观图②①③④⑤⑥4U 后背板图注：①：4个输入卡槽， ②：4个输出卡槽， ③：控制卡， ④：切换卡， ⑤：风扇， ⑥：电源卡。
①②④⑤⑥8U 后背板图注：①：8个输入卡槽，②：9个输出卡槽，③：控制卡，④：风扇，⑤：切换卡，⑥：电源卡。
④③①⑤②注：①：16个输入卡槽，②：18个输出卡槽，③：控制卡，④：风扇，⑤：切换卡，⑥：电源卡。
第四章多屏幕拼接处理器软件的使用方法1，双击桌面上的图标，如下图：2，打开之后进入登录界面，用户名是ADMIN，口令为空，点击“确定”即可进入软件。
3，进入软件主界面，如下图，分为3个模块，菜单栏分别是“处理器”，“主功能区”和“工具”。
4，首先，选择“主功能区”下“通讯”设置。
5，打开“通讯设置”，若是选用NET连接，点击“选用NET连接”，设备默认的IP地址是192.168.1.65 ，端口号是1024。
若是串口连接的话，点击“选用COM 连接”，选用正确的COM口，波特率默认情况下为9600。
选择完之后，点击“确定”。
6，设置完硬件的连接，软件上面要点击连接处理切换器。
如下图。
7, 输出设置：拼接设置分为4组，可以分别设置输出分辨率，及屏幕组合方式，屏幕间隔默认情况下为0。
例如下图为拼接设置1，输出分辨率为1360X768，组合方式为2x3。
在此注意：设置完组合方式和分辨率之后，还要进行如下操作：点击“主功能区”中的“通道映射”。
拼接设置完之后，一定要点击“重置”，这个可能需要一点时间，有进度条，完成之后点击“确定”。
显示器模式设置：“高级计时”可以更改输出屏的各参数值，改过之后点击“应用”，若是想要恢复默认的参数值，点击“恢复”，即可。
8，组合屏显示以及设置若是想要查看其他组合屏的信息，以及开窗口界面如下图。
点击“拼接墙2”之后，可以显示拼接设置2的组合方式2X4，如下图。
号进来。
点击主功能区中“输入卡”，弹出的一个窗口可以显示此设备上面所有输入卡信息，如下图。
左边是输入信号源，右边是输出通道。
下图为12个输出屏。
10，信号源选中，点击右键可以出现如下图1所示。
a，若是VGA信号，就会出现“VGA信号源输入属性”，如图2，这个可以解决VGA图像上下左右有黑边，客户可以自动调节。
图 1图 2b，对输入卡可以添加“字符叠加”，如图3。
所有的都设置好之后，点击“应用”，再点击“确定”。
图 3c，若是DVI信号，高清卡需要3840X2400分辨率，就需要使用到“更新DVI-EDID”。
点击FILE下点击open EDID，之后弹出如下窗口，选择一个***.dat文件,如：3072x768_3840x2400.dat。
打开.dat文件之后如下图，选择这个项目。
点击，从只读模式改成可改的模式，中选择第一个Block，更改如图中的H Active 是水平像素，如图中是3072，V Active 是垂直像素，如图中是768，除了这两项更改之外，还有一处是Pixel 是195，这个就是刷新频率，可以适当的改一下，200，不要有太大的改动，因为刷新频率会很高的。
