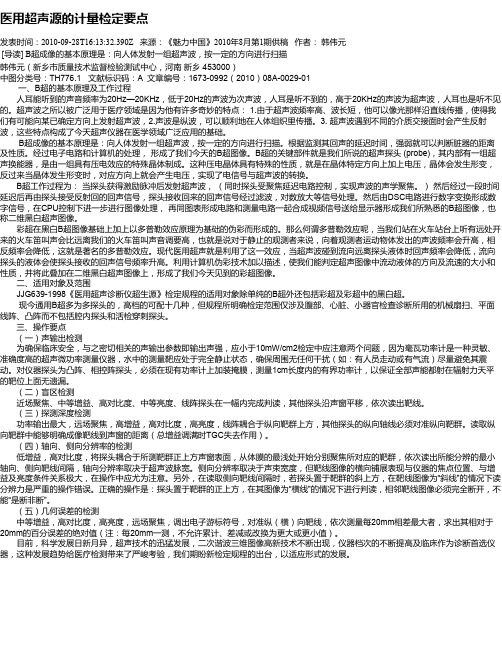

医用超声源的计量检定要点发表时间:2010-09-28T16:13:32.390Z 来源:《魅力中国》2010年8月第1期供稿作者:韩伟元[导读] B超成像的基本原理是:向人体发射一组超声波,按一定的方向进行扫描韩伟元(新乡市质量技术监督检验测试中心,河南新乡 453000)中图分类号:TH776.1 文献标识码:A 文章编号:1673-0992(2010)08A-0029-01一、B超的基本原理及工作过程人耳能听到的声音频率为20Hz—20KHz,低于20Hz的声波为次声波,人耳是听不到的,高于20KHz的声波为超声波,人耳也是听不见的。
超声波之所以被广泛用于医疗领域是因为他有许多奇妙的特点: 1.由于超声波频率高、波长短,他可以像光那样沿直线传播,使得我们有可能向某已确定方向上发射超声波,2.声波是纵波,可以顺利地在人体组织里传播。
3. 超声波遇到不同的介质交接面时会产生反射波,这些特点构成了今天超声仪器在医学领域广泛应用的基础。
B超成像的基本原理是:向人体发射一组超声波,按一定的方向进行扫描。
根据监测其回声的延迟时间,强弱就可以判断脏器的距离及性质。
经过电子电路和计算机的处理,形成了我们今天的B超图像。
B超的关键部件就是我们所说的超声探头 (probe),其内部有一组超声换能器,是由一组具有压电效应的特殊晶体制成。
这种压电晶体具有特殊的性质,就是在晶体特定方向上加上电压,晶体会发生形变,反过来当晶体发生形变时,对应方向上就会产生电压,实现了电信号与超声波的转换。
B超工作过程为:当探头获得激励脉冲后发射超声波,(同时探头受聚焦延迟电路控制,实现声波的声学聚焦。
)然后经过一段时间延迟后再由探头接受反射回的回声信号,探头接收回来的回声信号经过滤波,对数放大等信号处理。
然后由DSC电路进行数字变换形成数字信号,在CPU控制下进一步进行图像处理,再同图表形成电路和测量电路一起合成视频信号送给显示器形成我们所熟悉的B超图像,也称二维黑白超声图像。
超声元件分析仪检定规程最新
病理组织与正常组织之间的声学特性差
超声诊断仪是利用人体不同类型组织之间、处超声波扫捕探查、接收、处理所得信息。
异,或生理结构在运动变化中的物理效应,体精既张据的技术设备。
实时脉中回波式图像仅并以图像、图形或数字形式为移民学诊断提供利器,又按显示方式的不同有A型、B型、M型之分。
其中,以提供亮度调制二维断层图像的B超仪器应用最为普遍。
临床超声医学包括了非介人人性和介入性两个分支。
前者指将探头概合于皮肤从面对腹部、心旺、眼睛、小器官、脑部等进行的探了系在诊断,后者指将探头插入口腔、明道、门血管或手术切口1等进行的探在诊断,以及以超声扫描.支中所用探头在结构和工作特性方面显像作为监视引导手段的郎的穿刺等操作过程。
两个分支仅超声源配接供股部、心脏。
小气B开祥在明显差异。
本检定规程仅适用于B期型超声诊断官探在诊断的平面线阵、凸阵、相控阵和机械扇扫(包括单元式、多元切换式和环阵)售程赶路物0观曲联种和介入性器声所用探头则不在其内。
1输出声强:一般应不大于10 mW/em2;对超出10 mW/em2的仪器,应公布其输出声强值,并在明显位置警示“严禁用于孕产妇”。
2患者漏电流:>100 μA。
3探测深度。
4侧(横)向分辨力
5轴(纵)向分辨力
6盲区
7几何位置示值误差
8囊性病灶直径误差:纵向和横向均不超过土10%。
超声科仪器操作规程1.操作前应仔细阅读仪器的操作手册,熟悉仪器的硬件和软件操作。
2.操作前应检查仪器的供电电源、传感器、探头等是否正常,如有破损或故障应及时修复或更换。
3.操作人员应熟练掌握超声科仪器的基本参数设置,如增益、色彩模式、频率等。
4.对于不同类型的超声检查,应根据患者的具体情况选择合适的探头和参数设置。
5.操作仪器时应注意环境的安全和清洁,避免水、尘等进入仪器裂隙。
二、仪器开机与关机操作1.开机前应确保仪器连接线路正常并插入电源,然后按下电源开关,等待仪器启动。
2.开机后应根据需要进行初始化设置,如时间、日期、语言等。
3.关机前应先停止所有正在进行的检查,然后按下电源开关,等待仪器完全关闭。
4.仪器长时间不使用时,应断开电源,防止电器元件老化或损坏。
三、图像质量控制1.在进行检查前应调整超声仪的亮度、对比度和深度等参数,以获得清晰、稳定的图像。
2.对于一些特殊检查,可根据需要使用增强功能(如增加滤波器、调整动态范围等)来提高图像质量。
3.检查过程中如遇到图像模糊、噪声等问题,应通过调整参数或操作方法来解决。
4.检查结束后应关闭所有的增强功能,并存储或打印清晰、完整的图像。
四、操作方法1.操作人员应熟悉超声检查的标准操作方法和解剖结构,避免操作过程中对患者造成不必要的伤害。
2.操作人员应注意手法和力度,避免过度压迫或划伤患者皮肤。
3.操作探头时应采用稳定的手势,固定探头的位置,确保图像的清晰度和稳定性。
4.操作人员应注意检查区域的清洁和消毒,以防止感染传播。
五、操作记录与维护1.每一次超声检查都应记录患者的基本信息、检查项目、检查结果和医生的判断等内容,并加盖医疗机构的印章。
2.每次检查后应及时清理探头和设备,保证其干净、整洁,并定期进行维护和校准,确保其正常工作。
3.对于发现的故障或异常现象,应及时向技术人员报告并进行修复。
六、操作安全与职业道德1.操作人员应穿戴干净、整洁的工作服,戴上手套和口罩,并严格按照洗手消毒规程执行。
医用超声诊断仪超声源计量检定中应注意的几个问题【摘要】本文主要论述了医用超声诊断仪超声源计量检定中应注意的几个问题由此得出对超声诊断仪实施强制检定不仅是保证医疗质量和医疗安全的需要,更是对人们健康的郑重承诺。
【关键词】医用超声诊断仪;超声源;问题随着医疗卫生事业的不断发展,医疗设备进入各级医院及计划生育单位,由于超声源诊断仪具有无创性、实时性和机动性等优点,使得超声诊断仪为各级医院及计划生育单位的必备常规诊治仪器。
用于肝脏、妇科、心脏等各种疾病的诊断以及对孕妇胎儿发育情况的检查。
其性能的好坏直接关系到诊断结果的准确与否。
因此,在《计量法》中将医用超声源列为强制检定计量仪器。
在对医用超声诊断仪超声源进行计量检定过程中应注意以下几个问题。
一、如何区分仪器档次JJG639-1998《医用超声诊断仪超声源》检定规程按照超声诊断仪的构成和功能将其划分为A、B、C、D四挡进行评价。
在根据功能分挡时应注意:1、彩色多普勒血流成像系统为A挡,但伪彩显示的B超不属此类。
2、具有频谱多普勒功能,可检测血流的黑白B超为B挡。
3、具有图像冻结和电子游标测距功能,但不具有多普勒功能的便携式和推车式B超仪器为C挡。
4、不具有图像冻结和电子游标测距功能的最简单B超仪器为D挡。
二、如何区分功能频率JJG639-1998《医用超声诊断仪超声源》检定规程中按探头标称频率(MHZ)分为4段。
f≤2.5、2.5<f≤4、4<f≤5和5<f≤7.5,可现在许多B超有变频探头,其频率值应按如下选取:1.对于只有一种标称频率的探头,通常有标签贴在探头的外壳上,直接抄录即可。
2.对于变频探头和宽频探头,其工作中心频率可借助操作面板上的专用按键予以选择,最终选定值应与规程中分段对应。
三、空间分辨力检定空间分辨力与被检查仪器的增益,聚焦调节以及亮度和对比度的调节有关。
要检查1mm轴向分辨力时,如果由于遮挡效应而导致看不到分辨力靶轴向分支中的最下面一条靶线,可在完成同一靶群处侧向分辨力检测后,将增益适当调高,再观察轴向分辨力。
医用超声诊断仪超声源检定操作程序文件编号:JCX002-2010 1、范围本操作程序适用于新制造、使用中和修理后(包括更换探头)的,标称频率并高于7.5MH Z 的,通用B型脉冲反射式超声诊断仪(以下简称仪器)超声源(不含特殊探头)的检定。
2、依据JJG639-1998《医用超声诊断仪超声源检定规程》3、检定条件3.1温度:15~35℃。
3.2相对湿度:≤80%。
3.3气压:86~106kPa。
3.4电源:220V(1±10%),50H Z。
4、检定设备(1)毫瓦级超声功率计:A.型号:BCCZ100-1型B.测量范围:频率范围:0.5~10 MH Z、功率范围:1~100MwC.技术指标:分辨率:0.1mW、不确定度:±10%读数±0.1mW、声窗直径:Ф35mm (2)漏电电流测量仪:A.型号:YDⅠ型B.测量范围:0~200.0uAC.技术指标: 分辨率:0.1 uA、不确定度:≤1%±1个字(3)仿组织超声体模(仿真模块):A.型号:KS107BD、KS107BD/G。
B.技术指标:TM材料声速:1540±10m/s(23±3℃)、TM材料声衰减系数斜率:0.70±0.05dB/cm/MH Z(23±3℃)、尼龙靶线直径:0.3±0.05mm、尼龙靶线位置偏差:±0.1mm。
(4)万用表:A.型号:VC3266A∕C;B.测量范围:交流0~600V;C. 不确定度:±(1.2%+3d)。
(5)数显温湿表:A.型号:WSB-1;B.测量范围:-20℃~+60℃10%RH~99%RH;C. 精度:±0.1℃±5%RH。
5、检定项目和方法5.1外观及一般工作性能检查。
5.2输出声强的检定。
5.3患者漏电流的检定。
5.4探测深度的检定。
5.5侧向分辨力的检定。
5.6轴向分辨力的检定。
超声诊断仪操作规程1、接通墙壁总电源插座,开启UPS或稳压电源,然后打开工作站、打印机开关,最后打开机器电源开关,等待机器自检.机器自检完毕无误后方可使用仪器进行检查2、患者检查均须持由经管医师详细填写之申请单,技术人员先应详阅申请单内容,明确临床诊断、检查目的、要求和检查部位,同时核对患者的姓名,年龄和病变检查部位等,询问病人是否按检查要求条件做好准备,免出差错。
对申请项目有疑问或选用位置,方法有困难时,应请求上级医师或巡诊医师帮助.3、在工作站创建一个新病人资料窗口,登记编号,输入患者的姓名、性别、年龄、科别和病变检查部位等相关资料信息后开始检查。
4、将病人妥置在检查床、保持适度体位,在检查部位皮肤上涂上耦合剂后进行检查,根据检查项目选择合适的超声探头。
检查中根据需要校正仪器参数,将灵敏度调至合适条件,防止因过高或过低而影响图象质量。
根据病变部位,检查目的和要求,选择、采集最佳位置条件图像、数据并保存。
5、检查结束后应清洁干净病人检查部位皮肤和探头上的耦合剂。
将探头放回探头槽。
根据检查所见出具检查报告单,报告单核对项目无误,登记后签全名发还门诊病人。
病房报告单统一送达、签收.6、关机程序:首先关闭仪器电源开关;然后关闭工作站、打印机最后关闭UPS或稳压电源后可将电源插头从墙壁插座上拔除 .7、每日工作完毕后要及时清洁仪器外壳,盖上机罩,机壳不得有浮尘。
辅助机件和其它用品归还原位,清扫室内卫生,进行消毒、更换床单、枕套等,保持整齐清洁.8、下班后应切断所有无关电源,关好门窗及水源,以防意外。
严格执行操作规程是保证医疗安全生产和影像诊断质量的重要因素之一.从接收患者申请单开始,至检查完毕及出具报告单为止,必须按固定工作程序和规定方法进行。
在仪器使用过程中应密切注意观察仪器运转是否正常。
一旦出现异常情况,应立即切断电源,停机检查,迅速找出原因,尽快排除。
如因机器原因导致的故障无法排除,应立即停机并更换其它仪器使用,通知设备科专业维修工程师进行处理。
1 概述医用超声源(以下简称仪器)是根据物质是用C-1毫瓦级超声功率计与医用B 超诊断仪相连接,采用比较法标准器上读取的毫瓦与被检医用超声诊断仪输出声功率之差为标准误差的仪器。
利用毫瓦功率计并依据JJG639-98《医用超声诊断仪超声源检定规程》进行检定、校准。
2 主要技术指标3 使用环境条件3.1 环境温度:(10~35)℃3.2 相对湿度:不大于85%。
3.3 电源:电压为(220±22)V 、频率为(50±1)Hz 。
3.4 无强光、无电磁场等。
4 使用操作程序4.1 通用技术要求的检查4.1.1安全性能用500V 兆欧表,测量仪器电源进线端与机壳(或接地端子)间的绝缘电阻。
测试时电源插头不接入电网,电源泉开关置于接通位置,用导线将电源插头的相线与零线短路,用兆欧表读取电源插头的相线与仪器接地端子之间的绝缘电阻。
4.1.2外观、标志仪器应有下列标志:名称、型号、编号、制造厂名、出厂日期、工作电源电压、频率。
国产仪器应有制造生产许可标志及编号。
仪器各紧固件均应紧固良好,各调节旋钮、按键和开关均能正常工作,电缆线的接插件均能紧密配合且接地良好。
仪器应能平稳地置于工作台上,样品架定位正确。
指示器刻线粗细均匀、清晰,数字显示清晰完整,可调节部件不应有卡滞、突跳及显著的容回。
4.2输出声强的校准按要求调好超声功率计,并沿水槽或经漏斗注入除气蒸馏水,按操作程序测量被检仪器的输出声功率,,对同一探头进行不少于三次声功率测量,取其测量结果的算术平均值作为被检仪器配用指定探头时的输出功率P 按输出声强公式I=P/S计算输出声强。
4.3漏电流的校准将漏电流测量仪的一只表笔接于被检仪器的外壳或接地端子,另一只笔接于铜板上,将被检仪器的探头辐射面置于铜板上有导电膏的部位,,接通被检仪器电源,读取漏电流测量仪示值,改变电源极性,从新读取示值,以两次示值较大者为被检仪器患者漏电流。
4.4探测深度的校准根据被检仪器配用探头的标称频率选用相应的超声体膜,将探头经耦合媒质置于超声体膜的声窗上,并保持声速扫描平面与靶线垂直,将探头置于纵向线性靶群上方,对于机械扇形和凸阵探头,应以探头顶端对准该靶群,调节该仪器总增意,TGC,对比度,亮度适中,在屏幕上显示出由TM材料背景散射光点组成的均匀声像图,且无光晕和散焦,对具有动态聚焦功能的机型,令其置远场聚焦状态,在屏幕上读取纵向线靶群图像中可见的最大深度靶线所在深度,即为被检仪器配用该探头时的深度。
超声诊断仪操作规程1. 引言超声诊断仪作为一种非侵入性的医疗设备,广泛应用于医院的临床诊断中。
为了确保超声诊断仪的安全性和正确操作,本文将详细介绍超声诊断仪的操作规程,包含开机与关机、探头选择与安装、扫描操作以及影像保存与报告生成等内容。
2. 开机与关机超声诊断仪的开机与关机是操作中的重要步骤,正确的操作可以保护设备并延长设备的使用寿命。
2.1 开机操作1.检查设备的电源是否正常插入,并确认电源开关处于“关”或“关闭”状态。
2.将设备与电源插座连接,确保电源线处于正常状态。
3.打开设备的电源开关,并耐心等待设备启动过程中的自检。
4.当设备完成自检,并出现主界面时,表示设备已启动成功。
2.2 关机操作1.在设备主界面中,找到关机选项。
2.点击关机选项,并等待设备关闭。
3.当设备完全关闭后,再将电源开关置于“关”或“关闭”状态。
4.断开设备与电源插座的连接。
3. 探头选择与安装超声诊断仪的探头选择与安装对于获取清晰的超声图像至关重要。
下面是正确的探头选择与安装步骤:1.根据具体的诊断需求选择合适的探头类型。
例如,线性探头适用于浅表结构的检查,而凸面探头适用于深部器官的检查。
2.检查探头表面是否干净,没有损坏。
3.将探头插入超声诊断仪的探头插孔中,确保插入牢固并与设备连接紧密。
4.使用固定装置(如扣钮)将探头固定在被检查部位上,以保持稳定的扫描。
4. 扫描操作超声诊断仪的扫描操作是实施超声检查的关键步骤,正确的操作可以帮助医生获得准确的检查结果。
1.打开超声诊断仪的扫描模式。
2.将探头平稳地置于被检查部位,并保持适当的角度和压力。
3.使用导向标记(如体位标记和轴向标记)来指导扫描方向和位置,以避免遗漏或重复扫描。
4.在扫描过程中,通过调整探头的位置、角度和压力,确保获得高质量的超声图像。
5.在扫描过程中,可以适当调整超声仪器的参数(如增益、深度、灰阶等),以优化图像质量。
6.扫描完毕后,将超声图像保存,并进行后续处理和分析。
医用超声诊断仪超声源的计量检定与使用过程中注意事项探究发布时间:2021-06-23T15:36:34.370Z 来源:《基层建设》2021年第8期作者:马晓宁[导读] 摘言:目前我国医疗事业发展的过程中,对医用超声诊断仪有了更高的要求,那么相关医务人员就需要积极学习如何使用超声诊断仪。
阿勒泰地区质量与计量检测所新疆阿勒泰地区 836599摘言:目前我国医疗事业发展的过程中,对医用超声诊断仪有了更高的要求,那么相关医务人员就需要积极学习如何使用超声诊断仪。
超声诊断仪目前已经普遍运用到各个医疗机构,为了患者提供了很大的便利,超声诊断结果是作为临床治疗病理诊断的依据,所以对精确性要求非常高,那么国家对于超声源计量检定的要求也是把控的非常严格,但是在使用医用超声诊断仪时,也难免会出现某些问题,从而对诊断结果产生影响。
所以本文针对超声诊断仪的计量检定和使用过程注意事项进行探讨。
关键词:医用超声诊断仪;超声检定;注意事项;引言:在当前医疗机构中,要想保证医疗的质量,是需要提高医生的专业技能。
二是要优化医疗设备的性能。
那么作为各大医疗机构常用的诊断仪器,超声诊断仪无疑发挥着重要的作用,不断的应用和研发的过程中,越来越多的疾病可以采用超声诊断仪进行检查,也就是因为超声诊断仪对疾病的治疗和诊断有着重要作用,这就需要专业机构定期对医用超声诊断仪进行计量检定。
一、医用超声诊断仪的原理医用超声诊断仪的原理与声呐比较相似,就是将超声脉冲波发射到人体内,而人体的内部都具备不同的结构和形状,所以对超声脉冲波的反应也是不一样的。
医生在利用超声诊断仪进行检查时,根据仪器表现出来的波形和影像等,结合相关医学和人体构造及病理变化来判断病人是否有着健康问题。
二、医用超声诊断仪使用上存在的问题对超声检查来说,保证仪器的性能和检查结果准确性是对超声诊断仪进行检查的必要,也是进行检查的关键内容,但是在进行检查时,很多检查人员对第一次初检没有正确认识,出于省事或者其他原因,经常在检查中草草而过,所以就大大提高了超声诊断仪出现异常的情况,所以检查人员要以此为戒,重视初始检测,认真负责的完成每一次检查。
医用超声诊断仪超声源检定操作规程
医用超声诊断仪超声源检定操作规程
一、外观及一般工作性能检查:
被检仪器应有厂名厂址、编号、型号等。
在不通电的情况下,检查被检仪器及配用的探头外部有无影响使用的机械损伤。
被检仪器前后面板上文字和标志应清楚,开关和键钮应灵活可靠,紧固部位不应松动。
通电后,被检仪器应有超声和正常显示,各开关和键钮应起相应作用,并作好记录。
二、输出声强的检定:
1、将被检仪器预热30min;
2、将毫瓦功率计放在工作台上调水平,然后用漏斗从消声水槽上盖孔缓慢注入除气蒸馏水至水位线处。
3、旋下声窗保护盖,对透声膜和探头进行清洁处理后涂耦合剂,使两者紧密结合后,用夹持器将探头固定,并使其在声窗中央位置。
4、打开超声功率计预热5分钟,调节好“平衡调节”旋钮,使“平衡指示”仪表指针返回零位,调节“零位调节”旋钮,使数字是零。
5、被检仪器输出声强调最大,调节“平衡调节”,使“平衡指示”仪表指针返回零位,此时数字即为输出声强,并作好记录。
三、患者漏电流测的检定:
1、将漏电流测量仪的一支表笔接于被检仪器的外壳或接地端子,另一支表笔接于铜板上;
2、将被检仪器的探头辐射面置于铜板上有导电膏的部位;
3、接通被检仪器电源,读取漏电流测量仪示值;改变电源极性,重新读取示值。
并作好记录,以两次示值的较大者作为被检仪器的患者漏电流。
四、根据被检仪器配用探头的标称频率选用相应的超声体模
五、探测深度的检定:
1、将探头经耦合媒质置于超声体模的声窗上,并保持声束扫描平
面与靶经垂直;
2、将探头置于纵向线性靶群上方,对于机械扇扫和凸阵探头,应以探头顶端对准该靶群。
调节被检仪器各档适中,在屏幕上显示出由TM材料背向散射光点组成的均匀声像图,且无光晕和散焦,在屏幕上读取纵向线性靶群图像中可见的最大深度,即为被检仪器的控测深度,并作好记录。
三、侧、轴向分辨力的检定:
1、将探头经耦合媒质置于超声体模的声窗上,并保持声束扫平面与靶线垂直。
2、将探头置于某一侧或轴向分辨力靶群上方,调节被检仪器各档,将TM材料的背向散射光点隐没,并保持所对靶群图像清晰可见,读取侧或轴向分辨力靶群图像中可以分辨的最小靶线间距,即为被检仪器配用该探头时在所测深度处的侧或轴向分辨力(mm),并作好记录。
四、盲区的检定:
1、选用设有盲区靶群的超声体模;
2、将被检仪器的探头经耦合媒质置于超声体模的声窗上,并保持声束扫描平面与靶线垂直;
3、将探头置于盲区靶群上方,调节被检仪各档,将近场中的TM 材料背向散射光调弱式隐没,并保持靶线图像清晰可见,读取盲区靶群图像中可见的最小深度靶线所在深度,即为该仪器配用该探头时的盲区(mm),并作好记录。
五、纵、横向几何误差的检定:
1、将探头经耦合媒质置于超声窗上,并保持声束扫描平面与靶线垂直。
2、将探头置于纵向线性靶群上方,并横向平移探头,使该靶群处于图像中央位置。
调节被检仪器各档适中,将TM材料背向散射光点适当减弱,在屏幕上显示出纵(横)向线性靶群的清晰图像。
3、将图像冻结,以每20mm为一段,用电子游标依次测量两靶线图像中心间距,并作好记录;
六、囊性病灶直径误差:
1、将探头经耦合媒质置于超声体模的声窗上,并保持声束扫描平面与靶线垂直。
2、将探头对准超声体模中部扫描,调节被检仪器各档适中,在屏幕上显示出由TM材料背向散射光点组成的均匀声像图,且无光晕和散焦。
3、将探头移至指定病灶上方进行扫描,分别测量对应的直径(10mm、6mm等)值,并作好记录。
七、检定结束做好现场及标准检定装置的清洁工作。
