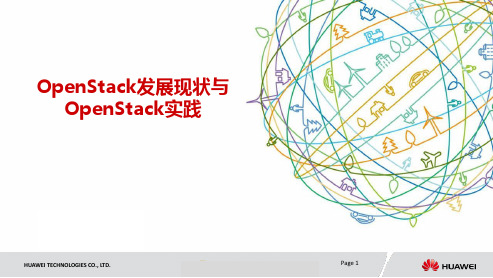

OpenStack发展现状与商用版OpenStack实践精品PPT课件

OpenStack发展现状与商用版OpenStack实践精品PPT课件

Networking
Neutron
Enables network connectivity as a service for other OpenStack services, such as OpenStack Compute. Provides an API for users to define networks and the attachments into them. Has a pluggable architecture that supports many popular networking vendors and technologies.
Copyright © 2010 Huawei Technologies Co., Ltd. All rights reserved.
Page 14
OpenStack 项目分层
PaaS层服务 系统管理服务
IaaS层服务 基础公共组件
Trove
Sahara
Swift
Ceilometer
Heat
Nova
截至Juno版本，OpenStack共有11个integrated projects，基本涵盖了IaaS层常用的服务类型，部分系统管理相 关服务，和少数流行的PaaS层服务。
15
Page 15
OpenStack 服务简介
Service
Project name
Description
Dashboard
✓ 越来越多互联网、电商用户基于Openstack自建云服务，有较大规模 （<10000 Hosts）上线
Ceilometer 计量
Heat 服务编排
RedDwar 数据库
Horizon Dashboard

OpenStack基础课件PPT模板

OpenStack基础课件PPT模板
openstack基础
演讲人
2 0 2 x - 11 - 11
目录
第1章openstack简介
第2章openstack的主要 功能组件及其工作原理
第3章组件间关系和访 问控制流程
第1章 openstack简介
第1章openstack 简介
1-1课程介绍 1-2openstack介绍
第2章openstack的 主要功能组件及其工 作原理
第2章openstack的主要功能组件及其工作原理
单击此处添加标题
单击此处添加文本具体内容， 简明扼要的阐述您的观点。根 据需要可酌情增减文字，以便 观者准确的理解您传达的思想。
26[openstac k组件]swift
24[openstac k组件]nova
25[openstack 组件]glance
21openstack 主要功能组件
22[openstack 组件]herizon
23[openstack 组件]keystone
第2章openstack的主 要功能组件及其工作原 理
2-7[openstack组件]cinder
2-8[openstack组件]neutron
2-8[OpenStack组件]neutron
组件间关系和访问控制流程
3-1[openstack]组件间的关系 3-2[openstack]访问控制流程 3-2[OpenStack]访问控制流程
感谢聆听

openstack培训PPT课件

openstack培训PPT课件
培训大纲
❖ Openstack概述 ❖ Openstack组件讲解 ❖ 虚拟化相关技术 ❖ Openstack及相关技术详解 ❖ 排错及问答解疑
Openstack概述
❖ 云计算与虚拟化关系 ❖ Openstack能做什么 ❖ Openstack架构
Openstack概述
❖ Openstack 架构介绍

Openstack组件讲解
❖ 基础组件 数据库：Mysql、Postgresql 消息队列：RabbitMQ、ZeroMQ Nosql：Memcache、MongoDB、Redis 高可用、负载均衡：Keepalived、Haproxy
❖ 核心组件 Keystone Glance Nova Neutron Cinder Horizon
Openstack组件讲解
❖ 可选组件 Ceimeter Heat Sahara Swift
Openstack组件讲解
虚拟化相关技术
❖ 计算虚拟化 Kvm、Xen、VMware、Hyper-v
❖ 软件定义网络 Openvswitch、LinuxBridge、OpenDayLight
❖ 软件定义存储 Ceph、MFS、GlusterFS、Lustre
Openstack及相关技术详解
❖ Openstack及相关技术详解
排错及问答解疑
❖ 故障排错 打开配置文件debug，查看日志 Python pdb调试 ❖ 其它问题解答
THANK YOU !

openstack入门PPT课件

openstack入门PPT课件

OpenStack–Horizon Dashboard服务
管理员：
OpenStack–Horizon Dashboard服务
云终端用户
OpenStack–块存储Cinder架构
OpenStack–块存储Cinder
❖ Cinder支持的存储类型
• 本地存储：LVM, Sheepdog • 网络存储：NFS, RBD(Ceph) • HP:3PAR (iSCSI/FC),LeftHand (iSCSI) • IBM: Storwize family/SVC (iSCSI/FC)，XIV (iSCSI)，
OpenStack–Horizon Dashboard服务
❖ Horizon为以下两种角色的用户提供了不同的功能及使用界面： 云管理员： ❖ 提供一个整体视图，可以总览整个云的资源规模及运行状况.可以创建
终端用户和项目，向终端用户分配项目并进行项目可使用的资源配额管 理。 终端用户(云用户)： ❖ 提供了一个自助服务门户，可以在由云管理分配的项目中，在不超过 配额限制的范围内，自由的操作、使用和分配资源。
OpenStack–Glance与其它组件关系
OpenStack–Glance镜像支持格式
raw – 非结构化的镜像格式 vhd – 一种通用的虚拟机磁盘格式， 可用于Vmware、Xen、Microsoft Virtual PC/Virtual Server/HyperV、VirtualBox等。 vmdk – Vmware的虚拟机磁盘格式， 同样也支持多种Hypervisor vdi – VirtualBox、QEMU等支持的虚拟机磁盘格式 iso – 光盘存档格式 qcow2 – 一种支持QEMU并且可以动态扩展的磁盘格式 aki – Amazon Kernel 镜像 ari – Amazon Ramdisk 镜像 ami – Amazon 虚拟机镜像

OpenStackPPT课件

OpenStackPPT课件
.
1
.
2
.
3
Icehouse
.
4
.
5
实例生命周期管理 提供基于REST API Hypervisor 屏蔽，支持KVM，Xen，Hyper-v，Docker e.g. 支持大规模水平伸缩
.
6
虚拟网络管理 面向租户的网络管理（SDN） 高度可配置的plug-in架构 基于 REST 的API
.
7
认证与授权 用户，租户和角色管理 服务目录管理 支持多认证机制（MySQL, Ldap, AD e.g）
.
8
镜像注册、查询 基于角色的访问控制 支持多格式的镜像（raw，qcow2 e.g.） 支持多种后端存储(S3, Swift,File system e.g.)
.
9
用户自助管理界面
.
10
提供类似EBS 的块存储 减少Nova的复பைடு நூலகம்性，降低Nova的负载 支持多种后端存储
.
11
可靠对象存储 没有容量限制 无单点故障 支持 S3 API
.
12
模板定义环境 云资源拓扑与编排服务 兼容AWS CloudFormation
.
13
资源监控与度量
.
14
.
15

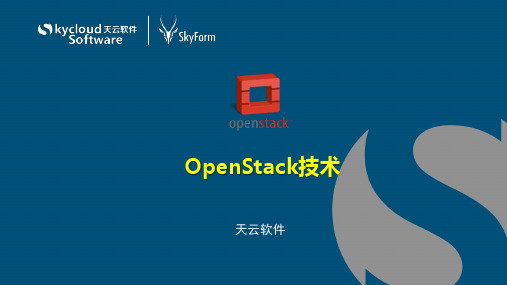

OpenStack(New)方案

OpenStack(New)方案

基础技术——虚拟化实现
Exec.Evn Users
Applications
System Apps
Guest OS
Virtual Hardware
Exec.Evn Users
Exec.Evn Users
Exec.Evn Users
Applications
Applications
Applications
发展沿革——云
OpenStack起源
OpenStack是一个由美国国家航空航天局（NASA）和Rackspace合作研发，并发起的，以Apache许可 证授权的自由软件和开放源代码项目。
它是一个开源的云计算管理平台项目，由几个主要的组件组合起来完成具体工作。OpenStack支持几乎 所有类型的云环境，项目目标是提供实施简单、可大规模扩展、丰富、标准统一的云计算管理平台。 OpenStack通过各种互补的服务提供了基础设施即服务（IaaS）的解决方案，每个服务提供API以进行 集成。
虚拟机1
虚拟机2
应用程序
函数库
API抽象层
操作系统
硬件抽象层
硬件
计算机系统层次结构
• 每一层只需要考虑本层的设 计以及相邻层间的交互接口， 从而大大减低系统设计的复 杂性，提高了软件的移植性。
• 依据上层次的划分，在不同 层次的虚拟化就可以带来不 同的虚拟化概念。
• 对于云计算而言，更关心硬 件抽象层上的虚拟化。
DIABLO
2011.9
E---J Edtion
……
KILO
2015.4
LIBERTY
2015.10
Nova
Swift
Glance
Ceilometer

Openstack最新版PPT解说


g)
h)
14
nova-api接收外部的请求并通过Message Queue将请求发 送给其他服务组件 ,该组件也兼容ECZ API ,所以也可以用 ECZ的管理工具对Nova进行日常管理 ;
nova-compute一般运行在计算节点 上, 通过 Message Queue接收VM生 命周期管理指令并实施具体的管理工 作 ,如VM的创建、终止、迁移或 Resize等操作 ;
02Leabharlann MOpenstack各核心模块
v运算套件Nova v对象储存套件Swift v区块储存套件Cinder v网通套件Quantum v身分识别套件Keystone v镜像文件管理套件Glance v仪表板套件Horizon
03
运算套件Nova
Nova套件主要提供部署与管理虚拟机器的功能。工程师可利用API开发云端应用程序，而IT管理 人员则可透过网页式的接口查看或管理硬件资源运作的状况，并可重启、暂停、调整，甚至直接关闭虚 拟机器。 IT人员可将Nova套件部署在多家厂商的虚拟化平台上，目前来说，以KVM和Xen虚拟化平台最为 稳定。除了支持不同的虚拟化平台之外，在硬件架构的部份，OpenStack支持x86架构、ARM架构等。 另外，Nova套件还支持Linux轻量级的虚拟化技术LXC，能够再切割虚拟机器，分出更多的虚拟化执行 环境。 Nova套件还具有管理LAN网络的功能，可程 序化的分配IP地址与VLAN，快速部署网络与资源安 装功能。Nova套件还可将某几台虚拟机器设为群组， 和不同群组作隔离，并有基于角色的访问控制 （RBAC）功能，可根据使用者的角色确保可存取的 资源为何。
等。
此外，它还允许部署和管理其它网络服务，像是入侵侦测系统（IDS）、负载平衡、防火墙、VPN

云计算OpenStack简介 教学PPT课件


OpenStack的主要组件 仪表板（Dashboard）——Horizon 计算（Compute）——Nova 网络（Network）——Neutron 对象存储（Object Storage）——Swift 块存储（Block Storage）——Cinder 身份（Identity）——Keystone 镜像（Image）——Glance 计量（Telemetry）——Ceilometer 编排（Orchestration）——Heat 数据库（Database ）——Trove 数据处理（Data Processing）——Sahara
私有云 私有云的特征包括面向内部用户、通过内部往来获得和使用服务、可扩 展性受限、一般无盈利要求、提供成本较高（规模共享较差）。因此， 在现有往来条件下，私有云的使用体验较好，安全性较高。但当出现突 发性需求增长时，由于私有云规模有限，将难以快速地有效扩展。
混合云 公有云和私有云各有优缺点，未来的方向应该是将公有云和私有云进行 结合。
• 每台机器上有多个负载 • 软件相对于硬件独立
Page 18
虚拟化技术提高了资料利用率
资源共享
虚拟化前 虚拟化后 20% 30% 10% …
Server 1 Server 2 Server n
20% 60%
30 VM 1 %
Server
VM n 10%
VM 2
…
分时共享
虚拟化前 虚拟化后
60% 10% 10% 60 %
OpenStack的主要优势 模块松耦合 组件配置灵活 二次开发容易
https:///software/project-navigator/openstack-components
服务

Openstack部署交流参考(无答疑,留给老学员)课件PPT模板


04
2-4mariadb高可用部署mariadb高可用部署
05
2-5rabbitmq高可用部署rabbitmq高可用部署
06
2-6安装配置keystone安装配置keystone
第2章openstack分布式部署
2-7安装配置glance安装配置 glance
2-9控制节点安装配置neutron 控制节点安装配置neutron
02
1-2openstack简介openstack简介
03
1-3centos7下安装virtualbox并使用centos7下安装 virtualbox并使用
04
1-4kvm基本概念及使用kvm基本概念及使用
05
1-5构建openstack本地yum源构建openstack本地yum源
06
1-6rdo方式安装openstackrdo方式安装openstack
2-14openstack和ceph集成（下） openstack和ceph集成（下）
202x
感谢聆听
202x
openstack部署交流参考（ 无答疑，留给老学员）
演讲人
2 0 2 x - 11 - 11
目录
01. 第1章本分享概述及基础知识简介 02. 第2章openstack分布式部署
01
第1章本分享概述及基础知识简介
第1章本分享概述及基础知识简介
01
1-1本分享实现的私有云平台概述本分享实现的私有云平台概述
02
第2章openstack分布式部署
第2章openstack分布式部署
01
nstack分布式部署基本环境准备openstack分布式部 署基本环境准备
