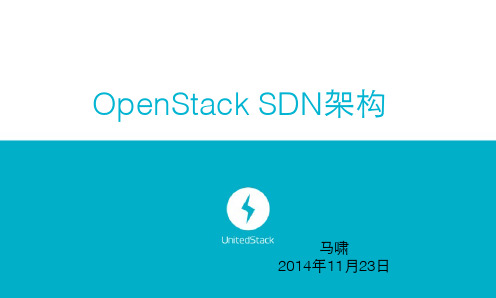

OpenStack SDN架构

⻢马啸

微信：Zebra

2014年11⽉月23⽇日

⺫⽬目录

•OpenContrail （Contrail）•OpenFlow Overlay（OpenDaylight VTN）•OpenStack Neutron （VMware NSX）

云需⺴⽹网络

OpenContrail MPLS⽅方式

MPLS⾃自⾝身

!

1，三层路由标签技术

2，传统上在MPLS-BGP中为路由条⺫⽬目分配MPLS标签

Switch

eth1

eth1

VM1

VM2

同⼀一Network

去往192.168.1.1 打上MPLS ＝1，并且打上外层头部到CN1； 去往192.168.1.3，打上MPLS ＝2，并且打上外层头部到CN1； 去往192.168.1.2，就直接出去tap2

192.168.1.1/24

VRF1 转发表：

去往192.168.1.2打上MPLS ＝5，并且打上外层标签到CN2；

去往192.168.1.1，就直接出去tap1 去往192.168.1.3，就直接出去tap3

192.168.1.2/24

MPLS 标签表：

MPLS=1 剥离外层改变MAC 出tap1； MPLS ＝2 剥离外层改变MAC 出tap3；MPLS 标签表：

MPLS=5剥离外层标签改变MAC 并出tap2

CN1 CN2

192.168.1.3/24tap1

tap3

tap2

VM3

VM1

不同Network

192.168.1.1/24

VRF1

转发表：

去往192.168.1.2打上MPLS ＝5，并且打上外层标签到CN2；

去往192.168.1.1，就直接出去tap1 去往192.168.1.3，就直接出去tap3

MPLS 标签表：

MPLS=1 剥离外层改变MAC 出tap1； MPLS ＝2 剥离外层改变MAC 出tap3； MPLS ＝3 剥离外层改变MAC 出tap4

CN1 192.168.1.3/24tap1

tap3

VM3

VM4

VRF2 转发表：

去往192.168.2.1直接从tap4出去

tap4

192.168.2.1/24

VM1

同⼀一Router

192.168.1.1/24VRF1

转发表：

去往192.168.1.2打上MPLS ＝5，并且打上外层标签到CN2；

去往192.168.1.1，就直接出去tap1 去往192.168.1.3，就直接出去tap3 去往192.168.2.1直接从tap4出去

MPLS 标签表：

MPLS=1 剥离外层改变MAC 出tap1； MPLS ＝2 剥离外层改变MAC 出tap3； MPLS ＝3 剥离外层改变MAC 出tap4

CN1

192.168.1.3/24tap1

tap3

VM3

VM4

VRF2 转发表：

去往192.168.2.1直接从tap4出去

去往192.168.1.2打上MPLS ＝5，并且打上外层标签到CN2；

去往192.168.1.1，就直接出去tap1 去往192.168.1.3，就直接出去tap3

tap4

192.168.2.1/24

OpenContrail的⼀一些特点

1，⾃自⾝身就是东⻄西向“分布式”的

2，控制节点跑BGP协议

3，南北向需要⺴⽹网关设备（软件、Service VM也都可以）来使⽤用BGP协议进⾏行默认路由注⼊入，进⾏行NAT

4，基于路由注⼊入的⽅方式实现InNetwork ServiceChain是相对便捷的；

5，Transparent ServiceChain需要打个带VLAN⼆二层标签，其中VLAN区分不同Network。

OpenFlow Overlay

OpenFlow⾃自⾝身

!

1，⽀支持控制层⾯面与转发层⾯面分离

2，良好的多种技术⽀支持 Tunnel（VxLAN、GRE）、VLAN-In-VLAN、MPLS、MAC Bitmask

控制器对云平台接⼝口： PORT-VLAN（＋MAC地址）映射到vNetwork

Edge Switch

Core Switch

Edge Switch

Edge Switch

Core Switch

vSwitch

vSwitch vSwitch

Port+VLAN2＋

MAC

Port+VLAN1+MAC

MACBitmask-based Overlay

MAC地址⾥里边标识Edge

Switch、路径策略、路径，以进

⾏行链路控制

OpenStack Neutron—ML2+Namespace L3Agent VxLAN⾃自⾝身

1，⼤大⼆二层协议

2，BUM⽤用组播或者点到多点复制

3，允许Underlay⺴⽹网络进⾏行ECMP

4，租户数够⼤大

5，ASIC⽀支持

br-int

br-tun

br-int

br-tun Switch

eth1eth1

VM1

VM2

VM3vlan=1

vlan=1

同⼀一Network

vxlan=1

vxlan=1
