090210液压电梯整机安装质量验收记录表

电梯安装工程设备进场质量验收记录表1
GB50310-2002
090101
090201

单位（子单位）工程名称
分部（子分部）工程名称 验收部位
施工单位 项目经理
分包单位 分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定 施工单位检查评定记录
监理(建设)单
位验收记录

主
控项目 1 随机文件务必包含 （1）土建布置图 第4.1.1条
第5.1.1条

（2）产品出厂合格证

（3）门锁装置、退速器、安全钳及缓冲器的型式试验证书复印件

通
常
项
目

1 随机文件还应包含 (1)装箱单 第4.1.2条
第5.1.2条

(2)安装、使用保护说明书

(3)动力与安全电路的电气原理图
(4)液压系统原理图
2
设备零部件与装箱单 内容相符

3
设备外观 无明显损坏

施工单位检查评定结果
专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日

液压电梯的液压系统安装工程质量验收记录一、验收前准备1.验收方案准备：根据相关规范和标准，编制验收方案，明确验收的内容、标准和要求。

2.验收人员组织：确定验收人员，并通知各方参与人员，包括供应商、设计人员和施工人员等。

二、验收内容1.工程质量验收：对液压电梯液压系统的材料、工艺、设备、安装等进行全面检查和测试，确保符合设计和相关标准要求。

2.施工过程记录：对液压系统的施工过程记录完整性进行检查，包括施工图纸、施工日志、设计变更和验收记录等。

3.质量控制文件：对液压系统的质量控制文件进行核对，包括材料检验报告、施工工艺手册和设备验收报告等。

4.安装质量检测：对液压系统的安装质量进行检测，包括各种连接管道的焊接、接头的紧固度、阀门的开闭灵活性等。

5.试运转测试：进行液压系统的试运转测试，包括液压泵的正常工作、液压缸的升降测试、液压阀的正常开闭等。

三、验收结果记录1.材料验收记录：记录液压泵、液压缸、液压阀等相关材料的验收情况，包括材料合格证明、材料规格、数量和质量等。

2.设备验收记录：记录液压设备的验收情况，包括设备的安装位置、工作正常性、使用寿命等。

3.安装验收记录：记录液压系统的安装过程和现场情况，包括施工图纸、设计变更、施工日志等。

4.试运转测试记录：记录液压系统的试运转测试情况，包括试运转前的准备工作、试运转过程中的异常情况和解决措施等。

5.验收结论：根据以上检查结果，给出液压系统安装工程质量的评价和验收结论，包括合格、不合格和待整改等。

四、验收措施1.合格验收：当液压系统的安装工程质量符合设计和相关标准要求时，给予合格验收，并出具相关验收证明文件。

2.不合格验收：当液压系统的安装工程质量不符合设计和相关标准要求时，提出不合格意见，并要求供应商和施工方整改，直至符合要求为止。

3.待整改验收：当液压系统的安装工程质量存在一些问题，但不影响正常使用和性能时，要求供应商和施工方及时整改，并在规定时间内重新验收。

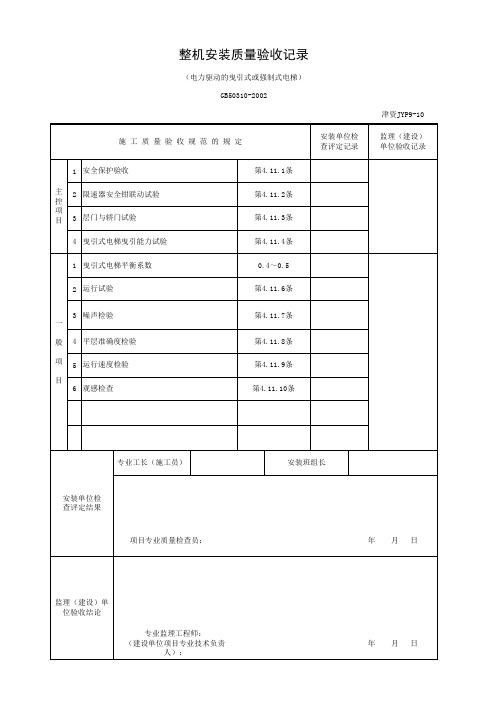

电梯整机安装工程质量验收记录表GB50310—20XX说明090110主控项目1、安全保护验收必须符合下列规定：(1)必须检查以下安全装置或功能：1)断相、错相保护装置或功能。

2)短路、过载保护装置。

3)限速器，限速器的轿厢(对重、平衡重)下行标志必须与轿厢(对重、平衡重)的实际下行方向相符。

4)安全钳。

5)缓冲器。

6)门锁装置。

7)上、下极限开关，上、下极限开关必须是安全触点，在端站位置进行动作试验时必须动作正常。

8)轿顶、机房(如果有)、滑轮间(如果有)、底坑停止装置位于轿顶、机房(如果有)、滑轮间(如果有)、底坑的停止装置的动作必须正常。

(2)下列安全开关，必须动作可靠：1)限速器绳张紧开关；2)液压缓冲器复位开关；3)有补偿张紧轮时，补偿绳张紧开关；4)当额定速度大于3.5m/s时，补偿绳轮防跳开关；5)轿厢安全窗(如果有)开关；6)安全门、底坑门、检修活板门(如果有)开关；7)对可拆卸式紧急操作装置所需要的安全开关；8)悬挂钢丝绳(链条)为两根时，防松动安全开关。

2、限速器安全钳联动试验必须符合下列规定：(1)限速器与安全钳电气开关在联动试验中必须动作可靠，且应使驱动主机立即制动；(2)对瞬间式安全钳，轿厢应载有均匀分布的额定载重量：对渐进式安全钳，轿厢应载有均匀分布的125%额定载重量。

当短接限速器及安全钳电气开关，轿厢以检修速度下行，人为使限速器机械动作时，安全钳应可靠动作，轿厢必须可靠制动，且轿底倾斜度不应大于5%。

3、层门与轿门的试验必须符合下列规定：(1)每层层门必须能够用三角钥匙正常开启；(2)当一个层门或轿门(在多扇门中任何一扇门)非正常打开时，电梯严禁启动或继续运行。

4、曳引式电梯的曳引能力试验必须符合下列规定：(1)轿厢在行程上部范围空载上行及行程下部范围载有125%额定载重量下行，分别停层3次以上，轿厢必须可靠地制停(空载上行工况应平层)。

轿厢载有125％额定载重量以正常运行速度下行时，切断电动机与制动器供电，电梯必须可靠制动。
