人因工程教材人体测量课件

人因工程教材人体测量课件

相互促进
人体测量与人因工程相互促进， 通过不断优化和改进设计和评估 方法，可以进一步提高人们的生 活和工作质量。
CHAPTER 04
人因工程设计原则
人体姿态与运动分析
总结词
人体姿态与运动分析是人体测量学的重要内容，它涉及到人体在静态和动态情 况下的姿势、动作和运动轨迹。
详细描述
人体姿态与运动分析通过研究人体各部位的位置、角度、运动范围和速度等参 数，为产品设计提供依据，以确保产品能够适应人体的自然运动和操作方式， 提高使用的舒适性和效率。
人因工程的应用有助于改善生活环境，提高生活质量。
人因工程的应用领域
工业设计
人因工程在工业设计中应用广 泛，涉及产品外观设计、人机
界面设计等方面。
交通工具设计
人因工程在交通工具设计中发 挥重要作用，如汽车、飞机和 火车等的设计。
环境设计
人因工程在环境设计中考虑人 的舒适度和适应性，如室内装 修和城市规划等。
医疗器械设计
人因工程在医疗器械设计中注 重人性化，提高医疗设备的易
用性和安全性。
CHAPTER 02
人体测量基础
人体测量简介
人体测量定义
人体测量是对人体尺寸的测量，用于 研究人体特征、评估人体活动和操作 能力，以及设计适合人体使用的产品 、工具和环境。
人体测量发展历程
人体测量学的发展经历了从简单测量 到复杂数据分析的过程，目前已经成 为人因工程领域的重要分支。
总结词
人机界面设计需符合人体尺寸和视野要 求
VS
详细描述
在驾驶室人机界面设计中，需要考虑驾驶 员的人体尺寸和视野要求。例如，方向盘 、仪表盘、中控台等部件的位置和尺寸需 根据驾驶员的身高、臂长、视高等因素进 行设计，以确保驾驶员能够方便地操作并 获得良好的驾驶视野。

《人体测量》PPT课件

《人体测量》PPT课件

大腿长
413 428 436 465 496 505 523
小腿长
324 338 344 369 396 403 419
单பைடு நூலகம்：mm
女（18～55岁） 1 5 10 50 90 95 99
1449 1484 1503 1570 1640 1659 1697
39 42 44 52 63 66 74
252 262 267 284 303 308 319 185 193 198 213 229 234 242 387 402 410 438 467 476 494 300 313 319 344 370 376 390
动态人体测量通常是对手、上肢、下肢、脚所及的范围以及各关节 能达到的距离和可能转动的角度进行测量。
常用人体尺寸数据
我国成年的人体结构尺寸
我国1989年7月1日实施的GB 10000—88《中国成年人人体尺寸》， 适用于工业产品、建筑设计、军事工业以及工业的技术改造设备更新 及劳动安全保护。标准中所列数值，代表从事工业生产的法定中国成 年人（男18～60岁，女18～55岁）。
头部尺寸：头全高，容貌面长（Ⅰ），容貌面长（Ⅱ），形态面 长，眼—颏下距离，鼻长，人中高，唇全高，头盖高（Ⅰ），头盖 高（Ⅱ），头长，枕后点—鼻尖点距离，枕后点—颏下点距离，枕 后点—眼外角点距离，枕后点—耳屏点距离，鼻高，耳长，耳屏点 上方的耳长，头宽，两耳间外宽，两耳屏点宽，两眼外宽，瞳孔间 宽，两眼内宽，两下颌角间宽，鼻宽，口裂宽，耳宽，头周，头矢 状弧长，耳屏点间头盖弧长，耳屏点间眉间弧长，耳屏点间颏下弧 长，耳屏点间下颌弧长，耳屏点间枕部弧长。
额状轴（又名冠状轴），通过关节中心 并垂直于矢状面的一切轴叫额状轴。
垂直轴 通过关节中心并垂直于水平面 的一切轴叫垂直轴。

人体工程学(人体测量数据及应用)完整ppt课件

人体工程学(人体测量数据及应用)完整ppt课件

整理版课件
29
平均人的谬误
选择数据时，如果以为第50百分位数据代表了"平均人"的尺寸，那就错了，这里不存在"平均人"，在 某种意义上这是一种易于产生错觉的、含糊不清的概念。第50百分位只说明你所选择的某一项人体尺寸 有50％的人适用，不能说明别的什么。事实上几乎没有如何人真正够的上"平均人"，美国的Hertz-bexy博 士在讨论关于"平均人"的时候指出："没有平均的男人和女人存在，或许只是个别一、两项上（如身高、 体重或坐高）是平均值。"在对约四千个美国空军人员进行的调查中，两项尺寸是平均值的占7％，三项 是平均值的占 3％，四项是平均值少于2％，因此"平均人"的概念有些象神话，是不存在的。有两点要特 别注意：一是人体测量的每一个百分位数值，只表示某项人体尺寸，如身高50百分位只表示身高，并不 表示身体的其他部分。二是绝对没有一个各项人体尺寸同时处于同一百分位的人。
整理版课件
18
尺寸的增长过程，妇女在十八岁结束，男子在二十岁结束，男子到三十岁才最终停止
生长。此后，人体尺寸随年龄的增加而缩减，而体重、宽度及围长的尺寸却随年龄的
增长而增加。一般来说青年人比老年人身高高一些，老年人比青年人体重大一些。在
进行某项设计时必须经常判断与年龄的关系，是否适用于不同的年龄。对工作空间的
〈二〉功能尺寸：是指动态的人体尺寸，是人在进行某种功能活动 时肢体所能所能达到的空间范围，它是动态的人体状态下测得。是由关 节的活动、转动所产生的角度与肢体的长度协调产生的范围尺寸，它对 于解决许多带有空间范围、位置的问题很有用。虽然结构尺寸对某些设 计很有用处，但对于大多数的设计问题，功能尺寸可能更有广泛的用途， 因为人总是在运动着，也就是说人体结构是一个活动的可变的、而不是 保持一定僵死不动的结构。构造尺寸和功能尺寸是不同的，比如下面的 例子：

人因工程教材《第11章_人体测量》。

人因工程教材《第11章_人体测量》。

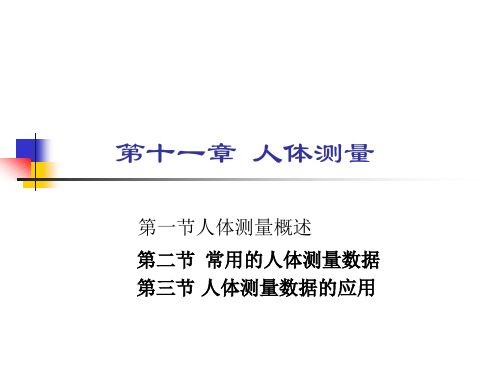

第十一章 人体测量
第一节人体测量概述 第二节 常用的人体测量数据 第三节 人体测量数据的应用
第一节 人体测量概述
人体测量学是一门新兴的学科，它是通过 测量人体各部位尺寸来确定个体之间和群体之 间在人体尺寸上的差别，用以研究人的形态特 征，从而为各种工业设计和工程设计提供人体 测量数据。这些测量数据对工作空间的设计， 机器、设备设计以及操纵装置等设计具有重要 意义，并直接关系到合理地布置工作地，保证 合理的工作姿势，使操作者能安全、舒适、准 确地工作，减少疲劳和提高工作效率。
一、人体测量的基本术语
（四）支承面、衣着和测量精确度 支撑面。立姿时站立的地面或平台以及坐姿时的 椅平面应是水平的、稳固的、不可压缩的。 衣着。要求被测量者裸体或穿着尽量少的内衣(例 如只穿内裤和汗背心)测量，在后者情况下，测 量胸围时，男性应撩起汗背心，女性应松开胸罩 后进行测量。 测量值读数精度。线性测量项目测量值读数精确 度为1mm，体重读数精确度为0.5kg。
（二）测量基准面
3.水平面 与矢状面及冠状面同时垂直的所有 平面都称为水平面。水平面将人体分成上、 下两部分。 4.眼耳平面 通过左、右耳屏点及右眼眶下点 的水平面称为眼耳平面或法兰克福平面。
一、人体测量的基本术语
（三）测量方向 （1）在人体上、下方向上，将上方称为头侧端， 下方称为足侧端。 （2）在人体左、右方向上，将靠近正中矢状面的方 向称为内侧，远离正中矢状面的方向称为外侧。 （3）在四肢上，将靠近四肢附着部位的称为近位， 远离四肢附着部位的称为远位。 （4）对于上肢，将桡骨侧称为桡侧，尺骨侧称为尺 侧。 （5）对于下肢，将胫骨侧称为胫侧，腓骨侧称为腓 侧。
一、人体测量的基本术语
（二）测量基准面，如图11-1所示 1.矢状面 通过铅垂轴和纵轴的平面及与其平行的 所有平面都称为矢状面。 正中矢状面 在矢状面中，把通过人体正中线的矢 状面称为正中矢状面。正中矢状面将人体分成左、 右对称的两部分。 2.冠状面 通过铅垂轴和横轴的平面及与其平行的 所有平面都称为冠状面。冠状面将人体分成前、后 两部分。

人因工程第十一章ppt课件

人因工程第十一章ppt课件

作业空间设计概述
人与机器结合完成生产任务是在一定的 作业空间进行的。 人、机器设备、工装以及被加工物所占 的空间称为作业空间。 按作业空间包含的范围，可把它分为近 身作业空间、个体作业场所和总体作业 空间。
近身作业空间
近身作业空间：指作业者在某一位置时，考虑
身体的静态和动态尺寸，在坐姿或站姿状态下， 其所能完成作业的空间范围。 近身作业空间包括三种不同的空间范围，
累计概率从0～100%有若干个百分比值，当从0到横 坐标某一值的曲线面积占整个面积的5%时，该坐标 值称为5%百分比值；当占10%时称为10%百分比值； 占50%时称为50%百分比值等。工程上常用百分比值 的范围表示设计范围，百分比值的范围越宽，设计时 的范围越大，通用性越广。
1%～50%间百分比值 Py=M- σK 50%～99%间百分比值 Py=M+ σK
❖ 分析任务，确定与工作有关的功能要求； ❖ 设立调查表，找出与工作台有关的其他问题； ❖ 确定使用者和相应的数据； ❖ 确定适应人群所占的比例； ❖ 确定基本的人体测量指标； …………
第一节 人体测量简介
三、人体测量的方法
被测者的姿势
直立姿势（立姿） 坐姿
测量基准面
矢状面 正中矢状面 冠状面 水平面 眼耳平面
-
图 3
12 二 维 人 体 模 板
-
图 3
13 人 体 模 板 用 于 工 作 系 统 设 计
-
图 3
14 人 体 模 板 用 于 小 汽 车 驾 驶 室 设 计
图 3
-
15
人
体
室 设 计
模 板 用 于
工
程
机
械
驾
驶
人体测量及测量数据的应用

人因工程讲义ppt课件

人因工程讲义ppt课件

ppt课件中国地质大学安全工程系 中国地质大学安全工程系
2.1
人体主要尺寸视图（b）
人机工程学
人体主要 尺寸视图
ppt课件中国地质大学安全工程系 中国地质大学安全工程系
2.2
立姿人体尺寸表（a）
人机工程学
立姿人体尺寸
GB／T l0000--1988
ppt课件中国地质大学安全工程系 中国地质大学安全工程系
2.2
立姿人体尺寸图（b）
人机工程学
人体尺寸上的差别从而研究人的形态特征，为工业设
计和工程设计提供依据。
ppt课件中国地质大学安全工程系 中国地质大学安全工程系
1.1
人体测量分类
人机工程学
1.形态测量
包括人体尺寸、体重体型、体积表面积等 2.生理测量
包括知觉反应、肢力体力、体能耐力、疲劳及生 理节律等
3.运动测量 包括动作范围、各种运动特性等
ppt课件中国地质大学安全工程系 中国地质大学安全工程系
1.6
人体尺寸特性
人机工程学
1.6.1 人体尺寸规律 1.群体的人体尺寸数据近似服从正态分布规律
ppt课件中国地质大学安全工程系 中国地质大学安全工程系
1.6.2
人体尺寸特性－线性相关性(a)
人机工程学
2. 各人体尺寸之间一般具有线性相关性
衣着和支撑面
测量基准和基准面 基准面 基准轴 测量姿势 立姿、坐姿
ppt课件中国地质大学安全工程系 中国地质大学安全工程系
1.4.1
人体测量基准面和基准轴
人机工程学
人体测量基准面
基准轴
ppt课件中国地质大学安全工程系 中国地质大学安全工程系
1.5
人体测量项目

人因工程第十一章2ppt课件

坐姿的需要； • 靠背的结构和形状要尽量减少就坐者背部和脊
柱疲劳； • 座椅上应配有适当质地的坐垫以改善臀部及背
部的体压分布。
三、座椅的尺寸设计
1、座椅尺寸设计应遵循以下原则：
• 人的躯干重量应有坐骨、臀部及脊椎支撑； • 上身应保持稳定； • 座位的高度应不使大腿肌肉受压； • 可以变换或调节坐姿，座面高度应与桌面相配
图11—7
2、测量基准面
人体基准面的定位是 由三个互为垂直的轴 （铅垂轴、纵轴和横轴） 来决定的。人体测量中 设定的轴线和基准面如 图11—2。
矢状面；正中矢状面；
冠状面；水平面；
眼耳平面。
3、测量方向
(1)在人体上、下方 向上，将上方称为 头侧端，将下方称 为足侧端。
(2)在人体左、右方 向上，将靠近正中 矢状面的方向称为 内侧，将远离正中 矢状面的方向称为 外侧。
（二）
人 体 身 高 在 设 计 中 的 应 用 方 法
图11—14
（三）人体作业空间设计之一
• 立姿活动空间：
• 立姿时人的活动空间 • 不仅取决于身体的尺 • 寸，而且也取决于保 • 持身体平衡的微小平 • 衡动作和肌肉松弛、 • 脚的站立平面不变时， • 为保持平衡必须限制 • 上身和手臂能达到的 • 活动空间。
S K 1 N 1
（1）相同。
适应域
一个设计只能取
一定的人体尺寸范围，
只考虑整个分布的一
部分“面积”，称为
“适应域”，适应域 适应域可分为：对称适应
是相对设计而言的， 域、偏适的概念。
通常是整个分布的某一边。
百分位
百分位由百分比表示，称为“第几 百分位”。例如，50%称为第50 百分位。
年代

人因工程说明PPT课件

一般在96.52cm~106.68cm，取中间值101.6cm D. 操作工横向膝盖空间宽度 E. 可调节的足部休息空间 F. 工人进出操作工位的空间
按精益布局设计的坐/站位设计概论
够取空间 — 大多数工人可以用单臂较轻松够到的区域。 够取空间分为两种：理想够取空间和非频繁够取空间
理想够取区域— 是以操作工单侧肩膀为圆心的45.72cm为半径的圆弧内所包围的 空间。
13
三、作业空间设计
工作现场设计概论-2
非频繁够取区域 — 是在63.5cm为半径的圆弧所包围的空间。
理想工作空间 — （坐/站）
膝部空间 —
最佳工作空间即在工作过程中工人的手的理想位置。 在理想工作范围内人的姿态是自然的,双手可以同时进行操作并且工作对象大
致处在工人的视线范围之内。
工位下面容纳膝部的空间,60.96cm宽（76.2cm最好）,深度为35.56cm,20.32cm 高。在这个空间下面还需要深度为20.32cm的单足休息空间,或再加10.16cm。
重复——同样或相似的动作每秒或每小时重复的次数
<0~150次/小时， 不>600次/小时
16
三、作业空间设计
精益设计的风险因素-2
不舒服的身体姿势——偏离中立位置角度过大，如45度 最好带靠背地坐着，不要蹲、躺或跪； 物料最好在手边，不要高过头、在身后或低于膝盖； 背部偏离人体中心<20度，不要>45度；颈部偏离中心<20度，不能弯曲、后仰 或扭曲>20度；不舒服承受时间<10% 循环时间，不能>50%循环时间。
站立工作工位 －
坐/站工位的人体因素设计为工作循环强度高（周期小于30秒）的工作来设计 的—到颈部是123.7cm

11人因工程学第十一章-人体测量

2022/12/1127第二节 常用的人体测量数据
2022/12/11
28
第二节 常用的人体测量数据
二、常用的人体动态测量数据 动态人体测量通常是对肢体所及的范围以及各关节能达到
的距离和能转动的角度进行测量。 1、肢体的活动空间 2、肢体的伸展域
➢ 手的操纵力 ➢ 脚的操纵力
29
第二节 常用的人体测量数据
37
第三节 人体测量数据的应用
3.百分位数 （1）求某百分位数人体尺寸
X X SDK
（2）求数据所属百分位数
xx
PK 0.5 p
SD
38
第三节 人体测量数据的应用
例1设计适用于90%华北男性使用的产品，试问应按怎样的身高范围 设计该产品尺寸？
解：由表查知华北男性身高平均值M=1693mm，标准差S=56.6mm.要 求产品适用于90%的人，故以第5百分位和第95百分位确定尺寸的 界限值，由表查得变换系数K=1.645； X5=1693-（56.6×1.645）=1600mm X95=1693+（56.6×1.645）=1786mm
功能修正量Δf ：着装修正量，不同姿势引起的变化量，实现 产品操作功能所需修正量。
心理修正量Δp ：为了消除空间压抑感、恐惧感，或者为了美 观等心理因素而加的尺寸修正量。
45
第三节 人体测量数据的应用
三、人体测量数据的应用方向 1、确定产品的功能尺寸 2、用人体模板校核空间布置尺寸 3、数字化人体设计
46
第三节 人体测量数据的应用
四、人体测量数据的应用领域 1、机器设计和工程设计中的应用
机器、工具的大小、高低、宽窄；作业空间的大小；建筑工程 2、生活中所需用具设计的应用
服装、家具、交通工具 3、特种需求

人因工程人体测量


2019/11/2
46
人体主要尺寸
(单位：mm)
2019/11/2
47
2019/11/2
立姿人体尺寸
(单位：mm)
2019/11/2
48
2019/11/2
坐姿人体尺寸
(单位：mm)
2019/11/2
49
2019/11/2
人体水平尺寸
（单位：mm）
2019/11/2
50
2019/11/2
2019/11/2
40
手在水平面的正常作业阈和最大作业域（cm）
2019/11/2
41
人 体 上 部 及 上 肢 固 定 姿 势 活 动 角 度 范 围
2019/11/2
立 姿 上 身 及 手 的 可 及 范 围 、 坐 姿 上 身 及 手 的 可 及 范 42 围
身高和摸高的关系
2019/11/2
坐姿抓握作业域（cm）
适应域
一个设计只能取一定的人体尺寸范围，只考虑整 个分布的一部分“面积”，称为“适应域”，适应域 是相对设计而言的，对应统计学的置信区间的概念。
适应域可分为：对称适应域、偏适应域。对称适应域 对称于均值；偏适应域通常是整个分布的某一边。
2019/11/2
15
百分位由百分比表示，称为“第几百分位”。 例如，50%称为第50百分位。
活动空间---人在完成任务时需要某些身体部位运动， 这就要求有足够的空间，即活动空间。
伸展域---人在站立并保持脚的站立面不变时，手臂的 活动空间用舒适伸展域来表示。
2019/11/2
37
2.2 .2 动态测量
活动空间
活动空间的分配没有固定的规则或模式， 依赖于许多因素：使用的人群、任务、衣物、设备等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ （二）测量方法
❖ 测量时应在呼气与吸气的中间进行。其次序为从头 向下到脚；从身体的前面，经过侧面，再到后面。 测量时只许轻触测点，不可紧压皮肤，以免影响测 量的准确性。身体某些长度的测量，既可用直接测 量法，也可用间接测量法——两种尺寸相加减。另 外，测量项目应根据实际需要确定。
第二节 常用的人体测量数据
动态人体尺寸测量
❖ 动态人体尺寸测量是指被测者处于动作状态 下所进行的人体尺寸测量。
❖ 动态尺寸测量的重点是测量人在执行某种动 作时的身体动态特征。
❖ 动态人体测量通常是对手、上肢、下肢、脚 所及的范围内以及各关节所能达到的距离和 能转动的角度进行测量。
三、人体测量方法
❖ （一）测量仪器
三、人体测量方法
站姿
坐姿
一、人体测量的基本术语
❖ （三）测量方向
（1）在人体上、下方向上，将上方称为头侧端，下方称为足 侧端。
（2）在人体左、右方向上，将靠近正中矢状面的方向称为内 侧，远离正中矢状面的方向称为外侧。
（3）在四肢上，将靠近四肢附着部位的称为近位，远离四肢 附着部位的称为远位。
（4）对于上肢，将桡骨侧称为桡侧，尺骨侧称为尺侧。 （5）对于下肢，将胫骨侧称为胫侧，腓骨侧称为腓侧。
一、人体测量的基本术语
❖ （四）支承面、衣着和测量精确度
（1）支撑面。立姿时站立的地面或平台以及坐姿时的椅平面 应是水平的、稳固的、不可压缩的。 （2）衣着。要求被测量者裸体或穿着尽量少的内衣(例如只 穿内裤和汗背心)测量，在后者情况下，测量胸围时，男性 应撩起汗背心，女性应松开胸罩后进行测量。
（3）测量值读数精度。线性测量项目测量值读数精确度为 1mm，体重读数精确度为0.5kg。
返回
立姿人体尺寸
返回
坐姿尺寸部位
坐姿人体尺寸
人体水平尺寸
人体水平尺寸
身高、胸围、体重的均值及标准差
跳页
第二节 常用的人体测量数据
❖ 二、我国成年人的人体功能（动态）尺寸 ❖ 我国成年人男女上肢功能尺寸（下页）
测量项目
立姿双手上举高 立姿双手功能上举高 立姿双手左右平展宽 立姿双臂功能平展宽 立姿双肘平展宽 坐姿前臂手前伸长 坐姿前臂手功能前伸长 坐姿上肢前伸长 坐姿上肢功能前伸长 坐姿双手上举高 跑姿体长 跪姿体高 俯卧体长 俯卧体高 爬姿体长 爬姿体高
一、人体测量中的主要统计指标
❖ 在对人体测量数据做统计处理时，通常使用 三个统计量—算术平均值、标准差、百分数， 利用这些统计量就能很好地描述人体尺寸的 变化规律。
第三节 人体测量数据的应用
1.平均值
xx1x2 n xn1 ni n1xi
2.标准差
sDn11i n1xi2nx21/2
第三节 人体测量数据的应用
2245 2138 1802 1593 934 478 376 892 789 1426 661 1330 2257 383 1384 836
女（18～55岁）
P5
P50
P96
1845 1741 1457 1248 756 383 277 712 607 1173 553 1137 1867 359 1183 694
❖ 一、我国成年人人体结构（静态）尺寸
❖ 1989年7月1日开始实施的GB1000—1988《中国成 年人人体尺寸》根据人因工程学提供了我国成年人 人体尺寸的基础数据，它适用于工业产品设计、建 筑设计、军事工业以及工业的技术改造、设备更新 及劳动安全保护。
立姿人体尺寸 人体主要尺寸
跳页
人体主要尺寸
第一节 人体测量概述
❖ 人体测量学是通过测量人体各部位尺寸来确 定个体之间和群体之间在人体尺寸上的差别， 用以研究人的形态特征，从而为各种工业设 计和工程设计提供人体测量数据。
❖ 这些测量数据对工作空间的设计，机器、设 备设计以及操纵装置等设计具有重要意义， 并直接关系到合理地布置工作地，保证合理 的工作姿势，使操作者能安全、舒适、准确 地工作，减少疲劳和提高工作效率。
一、人体测量的基本术语
❖ （一）基本姿势
（1）立姿。指被测者挺胸直立，头部以眼耳平面定位， 眼睛平视前方，肩部放松，上肢自然下垂，手伸直，手掌朝 向体侧，手指轻贴大腿侧面，膝部自然伸直，左、右足后跟 并拢，前端分开，使两足大致呈45°夹角，体重均匀分布于 两足。
（2）坐姿。指被测者挺胸坐在被调节到腓骨头高度的平 面上，头部以眼耳平面定位，眼睛平视前方，左、右大腿大 致平行，膝弯屈大致成直角，足平放在地面上，手轻放在大 腿上。
解：由表11-5查得东南区男性身高平均值 1686mm， 标准差55.2mm。要求产品适用于90％的人群，故应以第5 百分位数为下限，第95百分位数为上限进行设计，由表11-7 查得，5%与95%的变换系数K＝1.645。
男（18～60岁）
P5
P50
P96
1971 1869 1579 1374 816 416 310 777 673 1249 592 1190 2000 364 1247 761
2108 2003 1691 1483
875 447 343 834 730 1339 626 1260 2127 372 1315 798
1968 1860 1559 1344 811 413 306 764 657 1251 587 1196 1982 369 1239 738
2089 1976 1659 1438 869 442 333 818 707 1328 624 1258 2102 384 1296 783
第三节 人体测量数据的应用
二、人体尺寸测量
❖ 人体形态测量数ห้องสมุดไป่ตู้主要有两类，即静态人体 测量（或称人体构造尺寸）和动态人体尺寸 （人体功能尺寸）
❖ （一）静态人体测量
静态人体尺寸测量是指被测量者静止地站着或坐着进行 的一种测量方式。
静态人体测量的尺寸用作设计工作空间的大小、家具、 产品界面元件以及一些工作设施等的设计依据。
餐厅常用人体尺寸-四人餐桌
❖ 3.百分位数 ❖ 百分位数表示设计的适应域。在设计中，当需
要得到任一百分位a的数值时 ，则可按下式进 行计算
Xa XSDK
K为百分比变换系数,当求1%~50%之间的百分位数 时，式中取“—”；当求50%~90%之间的百分位数 时，式中取“+”。
例11-1 设计适用于90％东南区男性使用的产品， 试问应按怎样的身高范围设计该产品尺寸?
