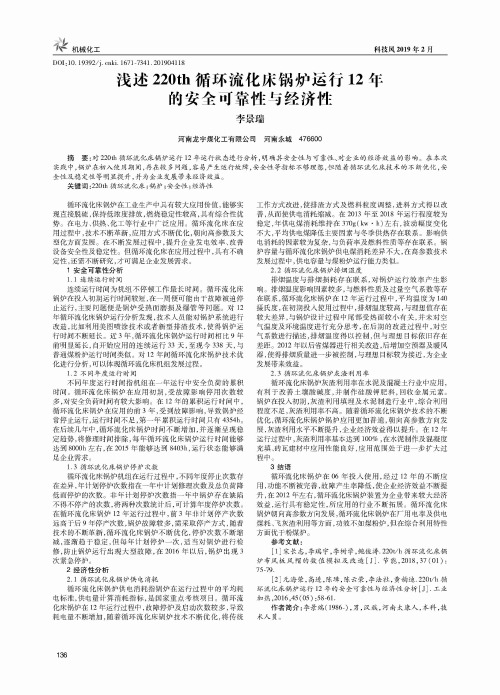

浅述220th循环流化床锅炉运行12年的安全可靠性与经济性李景瑞河南龙宇煤化工有限公司河南永城476600摘要：对220Y 循环流化床锅炉运行12年运行状态进行分析，明确其安全性与可靠性、对企业的经济效益的影响。
在本次 实践中，锅炉在初入使用期间，存在较多问题，容易产生运行故障，安全性等指标不够理想，但随着循环流化床技术的不断优化，安 全性及稳定性等明显提升，并为企业发展带来经济效益。
关键词:220t h 循环流化床;锅炉；安全性；经济性机械化工_____________________________________________________________________________________科技风2〇19年2月D 01：10.19392/j . cnki . 1671-7341.201904118循环流化床锅炉在工业生产中具有较大应用价值，能够实 现直接脱硫，保持低浓度排放，燃烧稳定性较高，具有综合性优 势。
在电力、供热、化工等行业中广泛应用。
循环流化床在应 用过程中，技术不断革新，应用方式不断优化，朝向高参数及大 型化方面发展。
在不断发展过程中，提升企业发电效率、改善 设备安全性及稳定性。
但循环流化床在应用过程中，具有不确 定性，还需不断研究，才可满足企业发展需求。
1安全可靠性分析1.1连续运行时间连续运行时间为机组不停顿工作最长时间。
循环流化床 锅炉在投人初期运行时间较短，在一周便可能由于故障被迫停 止运行，主要问题便是锅炉受热面磨损及爆管等问题。
对12 年循环流化床锅炉运行分析发现，技术人员能对锅炉系统进行 改造，比如利用美图喷涂技术或者新型排渣技术，使得锅炉运 行时间不断延长。
近3年，循环流化床锅炉运行时间相比9年 前明显延长，自开始应用的连续运行33天，至现今338天，与 普通煤粉炉运行时间类似。
对12年间循环流化床锅炉技术优 化进行分析，可以体现循环流化床机组发展过程。
