晶圆级封装技术说课讲解

集成电路芯片封装技术培训课程1. 介绍集成电路芯片封装技术是现代电子产品制造过程中必不可少的一环。

芯片封装是将半导体芯片封装在一种外部材料中，以保护芯片并为其提供机械和电气连接。

本文档旨在介绍集成电路芯片封装技术培训课程的内容和目标。

2. 课程目标本课程旨在使学生掌握以下内容：•了解集成电路芯片封装的基本概念和工艺流程。

•理解不同类型的芯片封装及其应用。

•掌握芯片封装的设计和制造流程。

•学习封装材料的选择和应用。

•了解封装工艺中的质量控制和测试方法。

•探索未来集成电路芯片封装技术的发展趋势。

3. 课程大纲3.1 芯片封装概述•集成电路芯片封装的定义和重要性。

•芯片封装的基本概念和分类。

•封装与电路设计的关系。

3.2 芯片封装的工艺流程•模具制备和背胶。

•焊盘制备和焊球粘贴。

•晶片粘贴和固化。

•封装材料填充和密封。

•焊盘球冷焊和热焊接。

•焊接后的清洗和测试。

•封装设计的基本原则。

•封装设计软件的使用。

•BGA、QFP、LGA等封装类型的特点和适用场景。

•PCB设计与芯片封装的协同工作。

3.4 封装材料的选择与应用•封装材料的基本要求。

•封装胶的种类和特点。

•封装材料在封装工艺中的应用。

3.5 芯片封装的质量控制与测试•质量控制的基本概念和方法。

•封装过程中常见的质量问题和解决方法。

•封装产品的测试方法和标准。

•新型芯片封装技术的出现和应用。

•3D封装和系统级封装的发展趋势。

•集成电路芯片封装技术对于电子产品制造的影响。

4. 学习方法本课程采用理论讲解、案例分析和实践操作相结合的方式进行教学。

学生可以通过听课、参与讨论、完成实验项目等形式进行学习。

此外，课程还提供一些参考资料和实践指导，帮助学生深入理解和应用所学知识。

5. 学习评估为了评估学生的学习成果，本课程将进行以下评估方式：•课堂参与和讨论。

•实验项目的完成情况。

•期末考试。

6. 结束语本文档介绍了集成电路芯片封装技术培训课程的内容和目标。

通过学习此课程，学生将能全面了解集成电路芯片封装的基本概念、工艺流程和设计原则。

晶圆级封装产业(WLP)晶圆级封装产业(WLP),晶圆级封装产业(WLP)是什么意思一、晶圆级封装(Wafer Level Packaging)简介晶圆级封装(WLP，Wafer Level Package) 的一般定义为直接在晶圆上进行大多数或是全部的封装测试程序，之后再进行切割(singulation)制成单颗组件。

而重新分配(redistribution)与凸块(bumping)技术为其I/O绕线的一般选择。

WLP一、晶圆级封装(Wafer Level Packaging)简介晶圆级封装(WLP，Wafer Level Package) 的一般定义为直接在晶圆上进行大多数或是全部的封装测试程序，之后再进行切割(singulation)制成单颗组件。

而重新分配(redistribution)与凸块(bumping)技术为其I/O绕线的一般选择。

WLP封装具有较小封装尺寸(CSP)与较佳电性表现的优势，目前多用于低脚数消费性IC的封装应用(轻薄短小)。

晶圆级封装(WLP)简介常见的WLP封装绕线方式如下：1. Redistribution (Thin film), 2. Encapsulated Glass substrate, 3. Goldstud/Copper post, 4. Flex Tape等。

此外，传统的WLP封装多采用Fan-in 型态，但是伴随IC信号输出pin 数目增加，对ball pitch的要求趋于严格，加上部分组件对于封装后尺寸以及信号输出脚位位置的调整需求，因此变化衍生出Fan-out 与Fan-in + Fan-out 等各式新型WLP封装型态，其制程概念甚至跳脱传统WLP封装，目前德商英飞凌与台商育霈均已经发展相关技术。

二、WLP的主要应用领域整体而言，WLP的主要应用范围为Analog IC(累比IC)、PA/RF(手机放大器与前端模块)与CIS(CMOS Ima ge Sensor)等各式半导体产品，其需求主要来自于可携式产品(iPod, iPhone)对轻薄短小的特性需求，而部分NOR Flash/SRAM也采用WLP封装。

芯片封装技术培训课件芯片封装技术培训课件芯片封装技术是现代电子行业中不可或缺的一环。

它起到了保护芯片、传导热量、提高电气连接性和机械强度等重要作用。

本文将介绍芯片封装技术的基本原理、封装材料的选择以及未来发展趋势。

一、芯片封装技术的基本原理芯片封装技术是将芯片封装在外壳中，以保护芯片免受外界环境的影响。

它通过将芯片与外界连接，实现芯片与外界设备的通信和互动。

封装过程中，需要将芯片与封装材料进行粘合，并通过焊接等手段实现电气连接。

芯片封装技术的基本原理可以分为以下几个步骤：首先，将芯片放置在封装基板上，并使用导电胶水将芯片固定在基板上。

接下来，通过焊接技术将芯片的引脚与基板上的连接线连接起来，形成电气连接。

最后，使用封装材料将芯片封装在外壳中，以保护芯片免受外界环境的影响。

二、封装材料的选择封装材料的选择对芯片封装技术起着至关重要的作用。

合适的封装材料可以提供良好的机械强度、导热性能和电气连接性，从而保护芯片的正常运行。

在选择封装材料时，需要考虑以下几个因素：首先，材料的导热性能。

芯片在工作过程中会产生大量的热量，如果导热性能不好，会导致芯片温度过高，影响芯片的正常工作。

其次，材料的机械强度。

封装材料需要具备足够的机械强度，以保护芯片不受外力损伤。

最后，材料的电气连接性。

封装材料需要具备良好的导电性能，以实现芯片与外界设备的电气连接。

常见的封装材料包括有机封装材料、无机封装材料和复合封装材料等。

有机封装材料通常具有良好的导热性能和电气连接性，但机械强度较差；无机封装材料具有较好的机械强度和导热性能，但电气连接性较差；复合封装材料则综合了有机和无机封装材料的优点，具有较好的综合性能。

三、芯片封装技术的未来发展趋势随着电子行业的快速发展，芯片封装技术也在不断进步和创新。

未来，芯片封装技术将朝着以下几个方向发展：首先，封装材料的研发将更加注重环保和可持续性。

随着环境保护意识的增强，封装材料的研发将更加注重减少对环境的影响，并提高材料的可持续性。

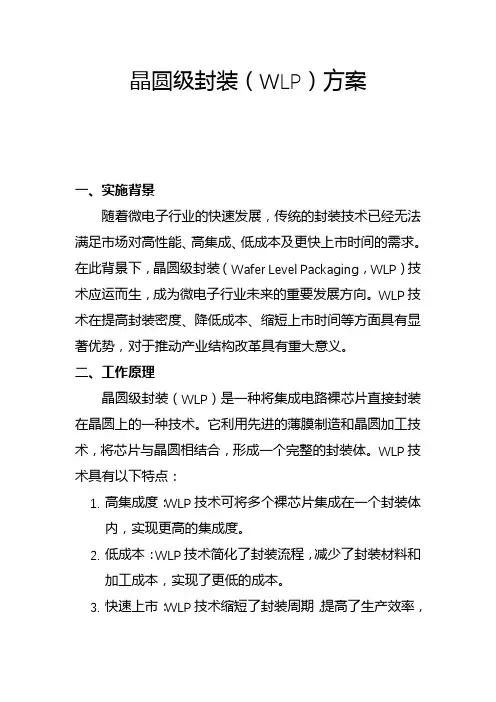

晶圆级封装（WLP）方案一、实施背景随着微电子行业的快速发展，传统的封装技术已经无法满足市场对高性能、高集成、低成本及更快上市时间的需求。

在此背景下，晶圆级封装（Wafer Level Packaging，WLP）技术应运而生，成为微电子行业未来的重要发展方向。

WLP技术在提高封装密度、降低成本、缩短上市时间等方面具有显著优势，对于推动产业结构改革具有重大意义。

二、工作原理晶圆级封装（WLP）是一种将集成电路裸芯片直接封装在晶圆上的一种技术。

它利用先进的薄膜制造和晶圆加工技术，将芯片与晶圆相结合，形成一个完整的封装体。

WLP技术具有以下特点：1.高集成度：WLP技术可将多个裸芯片集成在一个封装体内，实现更高的集成度。

2.低成本：WLP技术简化了封装流程，减少了封装材料和加工成本，实现了更低的成本。

3.快速上市：WLP技术缩短了封装周期，提高了生产效率，从而加快了产品上市时间。

三、实施计划步骤1.需求分析：对市场需求进行调研，明确WLP技术的应用领域和市场需求。

2.技术研发：开展WLP技术研发，掌握核心技术，提升自主创新能力。

3.设备采购：根据技术研发需求，采购必要的设备和材料。

4.样品制作：制作WLP样品，对样品进行检测和验证。

5.批量生产：根据市场需求，进行批量生产。

6.市场推广：开展市场推广活动，扩大WLP技术的市场份额。

四、适用范围WLP技术适用于以下领域：1.通信：WLP技术可用于制造高频、高速的通信芯片，如5G通信、光通信等。

2.汽车：WLP技术可用于制造高可靠性的汽车电子器件，如发动机控制芯片、安全气囊控制芯片等。

3.医疗：WLP技术可用于制造高精度的医疗电子设备，如监护仪、超声等。

4.消费电子：WLP技术可用于制造小型、高性能的消费电子产品，如手机、平板电脑等。

五、创新要点1.技术创新：WLP技术是一种先进的封装技术，需要掌握核心技术，不断提升自主创新能力。

2.模式创新：WLP技术改变了传统的封装模式，实现了更高效、更低成本的生产模式。

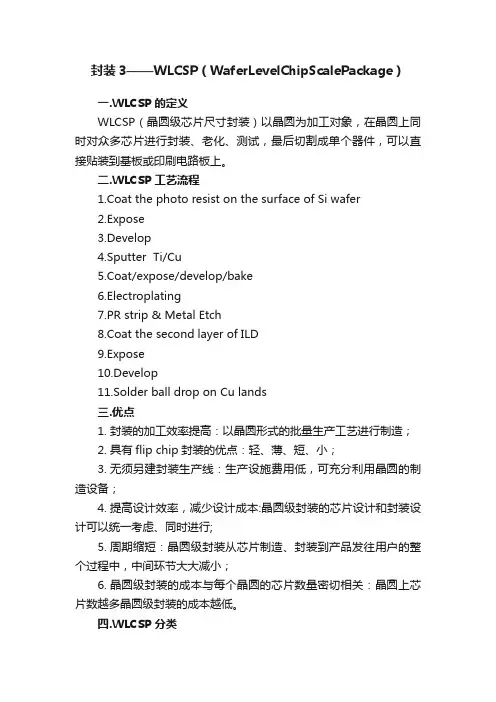

封装3——WLCSP（WaferLevelChipScalePackage）一.WLCSP的定义WLCSP（晶圆级芯片尺寸封装）以晶圆为加工对象，在晶圆上同时对众多芯片进行封装、老化、测试，最后切割成单个器件，可以直接贴装到基板或印刷电路板上。

二.WLCSP工艺流程1.Coat the photo resist on the surface of Si wafer2.Expose3.Develop4.Sputter Ti/Cu5.Coat/expose/develop/bake6.Electroplating7.PR strip & Metal Etch8.Coat the second layer of ILD9.Expose10.Develop11.Solder ball drop on Cu lands三.优点1.封装的加工效率提高：以晶圆形式的批量生产工艺进行制造；2.具有flip chip封装的优点：轻、薄、短、小；3.无须另建封装生产线：生产设施费用低，可充分利用晶圆的制造设备；4.提高设计效率，减少设计成本:晶圆级封装的芯片设计和封装设计可以统一考虑、同时进行;5.周期缩短：晶圆级封装从芯片制造、封装到产品发往用户的整个过程中，中间环节大大减小；6.晶圆级封装的成本与每个晶圆的芯片数量密切相关：晶圆上芯片数越多晶圆级封装的成本越低。

四.WLCSP分类1.标准WLCSP（fan-in）：在晶圆未进行切片前，对芯片进行封装，之后再进行切片分割，完成后的封装大小和芯片的尺寸相同；2.扩散式WLCSP（fan-out）：基于晶圆重构技术，将芯片重新布置到一块人工晶圆上，然后按照与标准WLCSP工艺类似的步骤进行封装，得到的封装面积要大于芯片面积。
