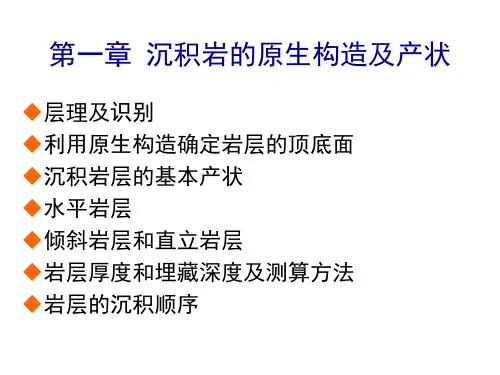

沉积岩的原生构造及产状

“V”字形法则——倾斜岩层地质界线在地形地质 图上弯曲的规律。其特征受地质界面倾角、地形 坡度及地形与地质界面产状之间的相互关系等三 个因素制约。表现为： 当地质界面倾向与地形坡向“相反”时， 地质界线的弯曲与地形等高线的弯曲“相同”， 即地质界线在沟谷处形成尖端指向上游的“V” 字形，在山脊处形成尖端指向下坡的“V”字形。 地质界线的弯曲紧闭度小于地形等高线的弯曲紧 闭度。
泥裂
印痕
斜层理
斜层理
斜层理
沉积岩层的产状 类型：
根据岩层倾角α 的大小可分为：
水平岩层 α＜50°
倾斜岩层 50°＜α＜85°
直立岩层 α＞85°
水平岩层
水平岩层——没有经过构造变动的、仍然保持成 岩时的原始水平状态的沉积岩。
特征： 下老上新 地形地质图上的表现—— 岩层顶底之间垂直距离（海拔高差） =厚度
ห้องสมุดไป่ตู้
水平岩层地貌
水平岩层地貌
地质界线——与等高线平行或重合 岩层厚度——是其顶底面的高差 岩层出露宽度——是其顶、底面的水平距，其大小与岩层
厚度和地面坡度有关
倾斜岩层
倾斜岩层——就是指岩石层面向某个方向倾 斜的岩层。是岩层发生变形的 结果－即构造中最基本的、或 者说是最多见的现象。
“V”字形法则
根据岩层倾向，倾角和地面坡向，坡角的关系，分为三 种情况:
A.岩层倾向与地面坡向“相反”：
地质界线与等高线弯曲 方向一致，但比等高线 开阔。
“相反”——相 同
当地质界面倾向与地形坡向“相同”，但地 质界面的倾角大于地形的坡角时，地质界线在沟 谷处形成尖端指向下游的“V”字形，在山脊处 形成尖端指向上坡的“V”字形。
B.地层倾向与地形坡向“相同” 地质界面的倾角大于地形的坡角 ——在图上，地质界线与等高线弯曲方向“相反”。

沉积岩的层理及其识别沉积岩的最为突出的特征及是沉积岩具有层理。

层理是由沉积岩的成分、结构、胶结物、颜色等沿垂向的变化显示出来的一种面状构造。

按照岩层层理的形态，一般分为水平层理、波状层理、斜层理。

细层界面平直，相互平行且平行于岩层面，称为水平层理。

水层理平通常形成的水介质比较平稳，一般多出现在黏土岩和碳酸盐中。

细层界面成波状起伏，但总体方向平行于岩层面，称为波状层理。

波状层理多形成于湖海沿岸的浅水地带，常出现在细砂岩等细碎屑岩中。

斜层理是由一系列与岩层面斜交的细层所组成的。

一般出现在碎屑岩中，斜层理可分为单向斜层理和交错斜层理。

单向斜层理的细层均向同一方向倾斜，细层的倾斜方向就是水流的方向，多见于河流沉积物种。

交错斜层理是由倾斜方向不同的细层组成的层系相互交错、切割，常见于三角洲及湖海滨岸地区。

层理的识别标志1、岩石成分的变化。

在岩性均一的厚层岩层中，如果有薄层特殊的岩性的夹层时，可作为判断层理的标志。

2、岩石结构的变化。

如果发现粗细颗粒相间成层，如云母片、扁平的砾石或扁平的原生结核成面状排列等，都可作为确定层理的标志。

3、岩石颜色的变化。

在成分单一、颗粒较细、层理隐蔽的岩石中，由于颜色的更替也可显示出层理。

但要注意区别由于后生混染或褪色而形成的假层理。

4、岩层的层面原生构造。

利用波痕、泥裂、雨痕、生物活动遗迹等层面构造，也可以判断层面，进而确定层理。

层理：是沉积岩最常见的一种原生构造。

它是沉积物沉积时由于介质（如空气、水）的流动在层内形成的成层构造。

按其形态分类：平行层理、波状层理、斜层理。

利用沉积岩层原生构造确定岩层的顶面和底面1. 斜层理：由一组或多组与层面或层系界面斜交的细层组成。

其判断特征是：每组细层与每组细层与层系上界面或岩层顶面成截交关系，而与层系下界面或岩层地面呈收敛变缓而相切的关系，弧形层理凹向顶面凸向底面。

2. 粒序层理：又叫递变层理。

其特点：在一个单层内，从底到顶粒度由粗逐渐变细。

构造构造地质学考研复习整理构造地质学部分：构造地质学（第⼆版），徐开礼、朱志澄主编，地质出版社，2006第⼆章：沉积岩层的原⽣构造及基本产状1．层理及其识别沉积岩最基本的沉积构造。

分为1) 平⾏层理2) 斜层理3) 波状层理。

识别：岩⽯成分的变化、岩⽯结构的变化、岩⽯颜⾊的变化、岩层的原⽣层⾯构造（波痕、底⾯印模、暴露标志）2.利⽤原⽣构造判断岩层顶底⾯（⾯向）1）斜层理：向底⾯收敛（与底⾯交⾓变⼩）2）粒级层理：（递变层理）下粗上细，两层间粒级突变3）波痕：（对称波痕）尖棱状波峰指⽰顶⾯⽅向4）层⾯暴露标志：泥裂、⾬痕、冰雹痕及其印模（底-泥质，顶-沙质）5）冲刷⾯：冲刷⾯附近常保留下伏地层的砾⽯6）古⽣物化⽯的⽣长和埋藏状态3.软沉积变形的主要标志1）负荷作⽤引起的变形：负荷构造、砂岩球、砂岩枕、⽕焰状构造2）滑塌、滑移作⽤——卷曲层理3）软沉积变形的鉴别特征：1) 常局限于⼀定的层位和⼀定岩性层中，⽽整套地层变形轻微.2) 主要由重⼒作⽤引起，故⼀般局限于⼀定地段.如：盆地边缘，⼤型隆起带边缘等有⼀定坡度差的部位.4.地质体的基本产状（产状要素及其表述⽅法）1) ⾯状构造：⾛向：倾斜⾯和⽔平⾯的交线叫⾛向线，⾛向线延伸⽅向为⾛向倾向：与⾛向线相垂直的为倾斜线，倾斜线在⽔平⾯上的投影沿⽔平向下倾斜的⽅向倾⾓：倾斜线和⽔平投影线的夹⾓、锐⾓（真倾⾓a ：当剖⾯与岩层的⾛向垂直时，岩层与该剖⾯的交迹线叫倾斜线，倾斜线与其在⽔平⾯上的投影线间的夹⾓称为真倾⾓、视倾⾓b ：当剖⾯与岩层的⾛向斜交时，岩层与该剖⾯的交迹线叫视倾斜线，视倾斜线与其在⽔平⾯上的投影线间的夹⾓称为视倾⾓，也叫假倾⾓。

关系：） 2) 产状表⽰⽅法：205°∠25°，倾向∠倾⾓或以北或南为0 ° ，记N65 °W ∠25°SW ⾛向、倾⾓和倾向。

3)线状构造：倾伏向：倾斜直线在⽔平上投影且直线向下倾斜的⽅向、倾伏⾓（γ）：倾斜线和⽔平投影所夹的锐⾓、侧伏向：构成侧伏锐⾓⾛向线的那端⽅位、侧伏⾓（θ）:倾斜线与侧伏向的夹⾓、锐⾓。

确定岩层顶、底面的主要标志是： 尖脊指向顶面，圆弧状波谷则指向底面。
4.层面暴露标志：当未固结的沉积物暴露在水面之 上时，其表面会留下各种成因的暴露标志。常见的 暴露标志有泥裂、雨痕等。
1) 泥裂（干裂, Mud Cracks）：常见于粘土岩、粉砂岩及 细砂岩层面。未固结沉积物露出水面，曝晒干固时收缩形 成与层面大致垂直的楔状裂缝。在平面上构成网状、放射 状或不规则分叉状的裂缝，在剖面上则呈“V”形。泥裂被 上覆沉积物填充，使填充层的底面形成底面脊状印模。 泥裂和脊状印模的尖端均指向岩层底面。
3.波痕（Ripple Marks）：波痕是沉积物表面由于 水和空气流动而形成的一种波状起伏不平的层面 构造。主要发育在粉砂岩、砂岩及碳酸盐岩的表 面。 波痕类型很多，振荡式浪成波痕一般为对称 型，而流水作用形成的一般为不对称型。
Oscillatory ripple marks
Current ripple marks
a．岩基：指出露面积大于100km2的规模巨大的不协调侵入岩 体。主要是花岗岩岩基。通常岩基顶部与围岩的接触面倾角较 小，四周与围岩接触面产状向围岩方向倾斜，但局部也有向岩 体方向倾斜的。
b．岩株：出露面积小于100km2的近浑圆状或圆 柱状的中、小型不协调侵入岩体。 岩株与围岩接触面一般较陡，有时呈复杂形 态，如蘑菇状。规模很小的岩株称为岩枝。 岩株可以是岩基的 分枝，也可是单独 的侵入岩体。岩株 多沿大断裂侵入或 两组断裂交汇处贯 入，形成断续、串 珠状分布的岩株群。
5.枕状构造 枕状构造是水下基性熔岩具有的一种原生构造。
是水下喷发快速冷凝所致。单个岩枕的底面较平坦，顶面呈圆 形或椭圆形凸形曲面，表面浑圆。因其状如枕头，故称枕状构 造。枕状构造可分为外壳和内核两部分，外壳多为玻璃质，内 核则为显晶质。枕状构造中可见放射状节理。
