华南理工-电力电子技术-第2至第8章作业

  • 格式：doc
  • 大小：3.70 MB
  • 文档页数：18

第2至第8章作业
第2章 电力电子器件
1. 使晶闸管导通的条件是什么？

2. 维持晶闸管导通的条件是什么？
3. 怎样才能使晶闸管由导通变为关断？
4. 图1中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im，试计
算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。

0022244254a)b)c)图1-430
图1 晶闸管导电波形

7. 晶闸管的触发脉冲需要满足哪些条件？
第3章 整流电路
1. 单相半波可控整流电路对电感负载供电，L＝20mH，U2＝100V，求当α＝0°和60°时的负
载电流Id，并画出ud与id波形。

L

di
1
2
2．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①
作出ud、id、和i2的波形；②求整流输出平均电压Ud、电流Id，变压器二次电流有效值I2；
③考虑安全裕量，确定晶闸管的额定电压和额定电流。
4．单相桥式半控整流电路，电阻性负载，画出整流二极管在一周内承受的电压波形。

5．单相全控桥，反电动势阻感负载，R=1Ω，L=∞，E=40V，U2=100V，LB=0.5mH，当a=60°
时求Ud、Id与g 的数值，并画出整流电压ud的波形。

cos(611‘ + y ) =0. 4798
16．什么是逆变失败？如何防止逆变失败？
答：逆变运行时，一旦发生换流失败，外接的直流电源就会通过晶闸管电路形
成短路，或者使变流器的输出平均电压和直流电动势变为顺向串联，由于逆变电
路内阻很小，形成很大的短路电流，称为逆变失败或逆变颠覆。防止逆变失败的
方法有：采用精确可靠的触发电路，使用性能良好的晶闸管，保证交流电源的质
量，留出充足的换向裕量角β等。

第4章 逆变电路
1．无源逆变电路和有源逆变电路有何不同？

2．换流方式各有那几种？各有什么特点？
5．为什么电流型逆变电路中没有反馈二极管？
第5章 直流-直流变流电路
1. 介绍降压斩波电路工作原理

2. 介绍升压斩波电路工作原理

T
-—E

L
002

T
— =0.

T

149>m
— u M —
=10

——
0.5
第6章 交流-交流变流电路
1．一单相交流调压器，电源为工频220V，阻感串联作为负载，其中R=0.5Ω，L=2mH。试
求：①开通角α的变化范围；②负载电流的最大有效值；③最大输出功率及此时电源侧的功

率因数；④当α=2时，晶闸管电流有效值，晶闸管导通角和电源侧功率因数。

2. 一调光台灯由单相交流调压电路供电，设该台灯可看作电阻负载，在α=0时输出功率为
最大值，试求功率为最大输出功率的80%，50%时的开通角α。

0.5

=0.6227

合集下载

电子教案-电子技术(吕国泰)-电子技术(吕国泰)-第8章 电力电子技术基础-电子课件

电子教案-电子技术(吕国泰)-电子技术(吕国泰)-第8章 电力电子技术基础-电子课件


Tr a
1800 113 20 66.80
+ + TH1
u1
u2
–
–
D1
b
+
TH2
RL uo
D2
– –33
一、单结晶体管 二、单结晶体管多谐振荡电路 三、单结晶体管触发电路 四、应用举例
第三节、单结晶体管触发电路
一、单结晶体管
（一）结构
N型硅片
B2 第二基极B2
发射极E P
PN 结
欧姆接 触电阻
UBB
– 分压比(0.5~ 0.9)
37
第三节、单结晶体管触发电路
UE
UP(峰点电压)：
峰点电压 UP
P
单结管由截止变导通
所需发射极电压。。
IP(峰点电流)： 单结管由截止变导通 所需发射极电流。。
谷点电压 UV
o
Ip
负阻区
V
IV
饱和区
IE
截止区
单结晶体管伏安特性曲线 38
第三节、单结晶体管触发电路
3、晶闸管关断的条件： 1. 必须使可控硅阳极电流减小,直到正反馈效
应不能维持。 2. 将阳极电源断开或者在晶闸管的阳极和阴极
间加反相电压。
12
第一节、电力电子器件
（三）伏安特性 阳极与阴极间的电压和电流的关系。
正向平 均电流
I IF
+_
维持电流
UBR URRM
IH
IG2 > IG1 > IG0 IG2 IG1 IG0
晶闸管导通。 1、结构：是一种NPNPN五层三端器件，相
当于两个晶闸管反并联，但只有一个控制极。
19
第一节、电力电子器件

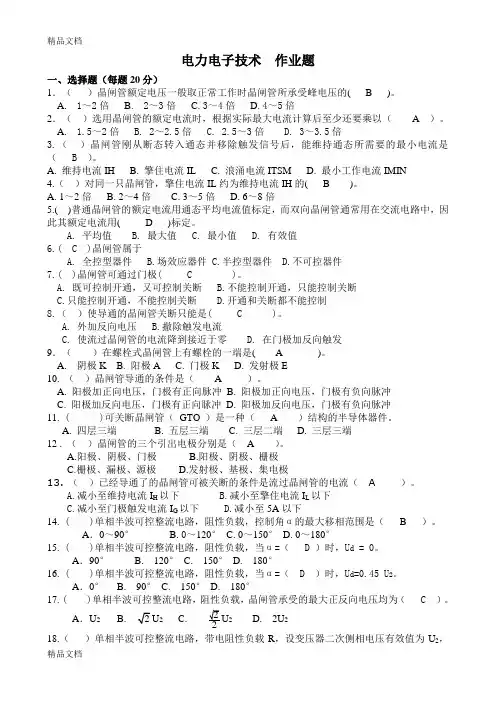

电力电子技术试题库-答案教学文案

电力电子技术试题库-答案教学文案

电力电子技术作业题一、选择题（每题20分）1．（）晶闸管额定电压一般取正常工作时晶闸管所承受峰电压的( B )。

A. 1～2倍B. 2～3倍C. 3～4倍D. 4～5倍2．（）选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以（ A ）。

A. 1.5～2倍B. 2～2.5倍C. 2.5～3倍D. 3～3.5倍3.（）晶闸管刚从断态转入通态并移除触发信号后，能维持通态所需要的最小电流是（ B ）。

A. 维持电流IHB. 擎住电流ILC. 浪涌电流ITSMD. 最小工作电流IMIN4.（）对同一只晶闸管，擎住电流IL约为维持电流IH的( B )。

A. 1～2倍B. 2～4倍C. 3～5倍D. 6～8倍5.( )普通晶闸管的额定电流用通态平均电流值标定，而双向晶闸管通常用在交流电路中，因此其额定电流用( D )标定。

A. 平均值B. 最大值C. 最小值D. 有效值6.( C )晶闸管属于A. 全控型器件B.场效应器件C.半控型器件D.不可控器件7.( )晶闸管可通过门极( C )。

A. 既可控制开通，又可控制关断B.不能控制开通，只能控制关断C.只能控制开通，不能控制关断D.开通和关断都不能控制8.（）使导通的晶闸管关断只能是( C )。

A. 外加反向电压B.撤除触发电流C. 使流过晶闸管的电流降到接近于零D. 在门极加反向触发9．（）在螺栓式晶闸管上有螺栓的一端是( A )。

A. 阴极KB. 阳极AC. 门极KD. 发射极E10. （）晶闸管导通的条件是（ A ）。

A. 阳极加正向电压，门极有正向脉冲B. 阳极加正向电压，门极有负向脉冲C. 阳极加反向电压，门极有正向脉冲D. 阳极加反向电压，门极有负向脉冲11. ( )可关断晶闸管（GTO）是一种（ A ）结构的半导体器件。

A.四层三端B.五层三端C.三层二端D.三层三端12 . （）晶闸管的三个引出电极分别是（A）。

A.阳极、阴极、门极B.阳极、阴极、栅极C.栅极、漏极、源极D.发射极、基极、集电极13. （）已经导通了的晶闸管可被关断的条件是流过晶闸管的电流（ A ）。

大工15春《电力电子技术》在线作业3答案

大工15春《电力电子技术》在线作业3答案

大工15春《电力电子技术》在线作业3答案大工15春《电力电子技术》在线作业3一、单选题（共6道试题，共30分。

）1.下列选项中不是交流电力控制电路的控制方法的是？（）A.改变电压值B.改变电流值C.不改变频率D.改变频率正确答案：D2.单相交流调压电路中，电感性负载时与电阻性负载时相比，控制角相同时，随着负载阻抗角的增大，谐波含量将会（）。

A.有所增大B.不变C.有所减少D.不定正确答案：C3.直流电动机可逆电力拖动系统能够在（）个象限运行。

A。

1B。

2C。

3D。

4正确答案：D4.升降压斩波电路中当占空比取值在下列哪个范围内时是降压？（）A。

0-0.5B。

0.5-1C。

1-1.5D。

1.5-2正确答案：A5.公共交流母线进线方式的三相交交变频电路主要用于（）容量的交流调速系统。

A.大型B.中等C.小型D.大中?正确答案：B6.当采用6脉波三相桥式整流电路时，电网频率为（）Hz 时，交-交变频电路的输出上限频率为20Hz。

A。

30B。

40C。

50D。

60?正确答案：C大工15春《电力电子手艺》在线功课32、多项选择题（共6道试题，共30分。

）1.斩波电路应用于下列哪些选项下，负载会出现反电动势？（）A.用于电子电路的供电电源B.用于拖动直流电动机C.用于带蓄电池负载D.以上均不是正确答案：BC2.下列选项中属于双端的带隔离的直流-直流变流电路的是（）。

A.半桥电路B.全桥电路C.推挽电路D.正激电路正确答案：ABC3.零电压转换PWM电路广泛用于以下哪些选项中？（）A.功率因数校正电路B。

PFCC。

DC-DC变换器D.斩波器正确答案：ABCD4.零转换PWM变换电路可分为（）。

A.零电压开关PWM电路B.零电流开关PWM电路C.零电压转换PWM电路D.零电流转换PWM电路正确答案：CD5.软开关技术的作用有（）。

A.降低开关消耗B.进步开关消耗C.降低效率D.进步效率正确答案：AD6.XXX广泛应用于下列哪些场合中？（）A.银行B.交通C.医疗设备D.工厂自动化机器正确答案：ABCD大工15春《电力电子手艺》在线功课3三、判别题（共8道试题，共40分。

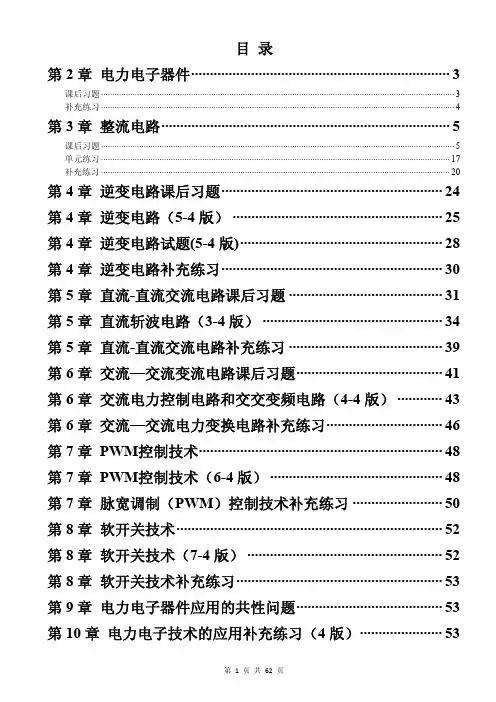

电力电子技术(第5版)课后习题解析
