2014年9月份考试电力电子技术第一次作业

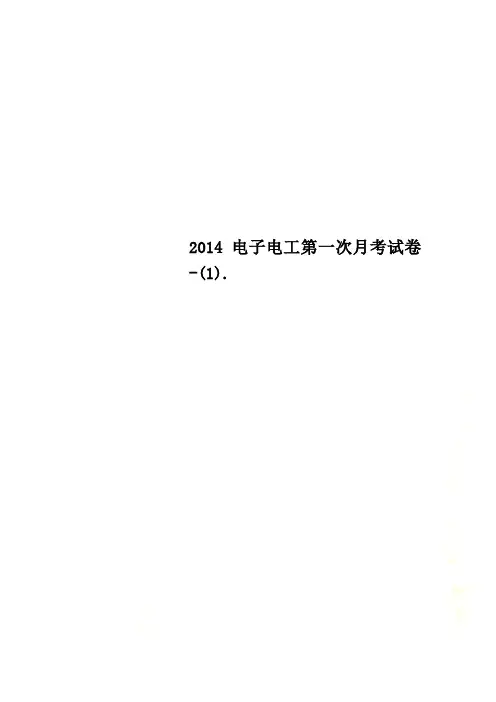

2014电子电工第一次月考试卷-(1).响水职业教育中心校2014年春学期第一次月考电子电工专业综合理论本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。

第Ⅰ卷1至4页，第Ⅱ卷5至12页。

两卷满分300分。

考试时间150分钟。

第Ⅰ卷（共120分）一、单项选择题（本大题共22小题，每小题4分，共88分。

在下列每小题中，选出一个正确答案。

）1.在题1图所示的电路中，电压U的值为：A．-8V B．8VC．-4V D．4V题1图题2图题A237．将2mA的电流表、1.5V的电池和适当的可调电阻相串联，组成一只简易欧姆表。

用该表来测量一电阻，结果指针指示在1.5mA处，则所测量电阻的值为：A．250ΩB．750ΩC．500ΩD．1000Ω8．在使用万用表测量电阻时，测量必要的步骤有以下几步：①表笔与被测电阻良好接触；②选择合适档位；③断开被测电阻的电源线及连线；④将转换开关旋至交流电压最高档；⑤读数；⑥调零。

测量的正确顺序是A．①②③⑥⑤④B．②①③④⑤⑥C．③②①④⑤⑥D．③②⑥①⑤④9．下列物理量不能改变电动机的转速的是A．PB．SC．fD．U410．R-L-C串联电路的特点说法有误的是A、阻抗最小；B、电流最大；C、电阻两端的电压与电源电压一致；D、电容、电感两端没有电压。

11．关于电压互感器下列说法正确的是A．一次绕组匝数少，二次绕组匝数多B．一次绕组匝数多，二次绕组匝数少C．二次绕组严禁开路D．一次绕组必须可靠接地12．三相异步电动机的各种制动方式中，最经济的是A．发电制动B．能耗制动C．反接制动D．无区别13．JK触发器的J端和Q端相连，K=1，触发器的初态为“0”状态，试问经过2012个时钟脉冲后触发器的状态为A．1状态B．0状态C．不定状态56D ．高阻状态14．某多极放大器两极放大，第一极的通频带10HZ ～2MHZ ，第二极的通频带为2KHZ ～10MHZ ，则该放大器通频带为A 、大于10HZ ～2KHZB 、小于2KHZ ～2MHZC 、等于2MHZ ～10MHZD 、小于10HZ ～10MHZ题9图 题11图15.如题9电路中V Z 是稳压值为8V 的稳压二极管，其V O 应为A 、-7.5VB 、-8VC 、8VD 、16V 16．场效应管的转移特性曲线是7A BC D17．在题11图中，R 3引入的反馈类型是A 、电压并联负反馈B 、电流并联负反馈C 、电压串联负反馈D 、电流串联负反馈18．某组合逻辑电路的输出F 与输入A 、B 的波形如题12图所示，则该电路的逻辑功能为A ．与非B ．或非C ．同或D ．异或12图A B F题12图 题13图819．在题13图所示电路中，下列说法正确的是A 、不满足振幅平衡条件，不能自激振荡B 、不满足相位平衡条件，不能自激振荡C 、电路没有选频网络，不能自激振荡D 、该电路能振荡20．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ ）A ．正、反向电阻相等；B ．正向电阻大，反向电阻小；C ．反向电阻比正向电阻大很多倍；D ．正、反向电阻都等于无穷大21．要在桥式整流电容滤波电路的负载上得到直流电压7.2 V ，则电源变压器二次电压u 2应为 A ．Vsin 26.8t ω B ．Vsin 26t ωC ．V sin 7t ωD ．V sin 22.7t ω22．差分放大电路的最大特点是A．稳定放大倍数B ．提高输入电阻C．抑制零点漂移D ．扩展通频带二、判断题（本大题共16小题，每小题2分，共32分。

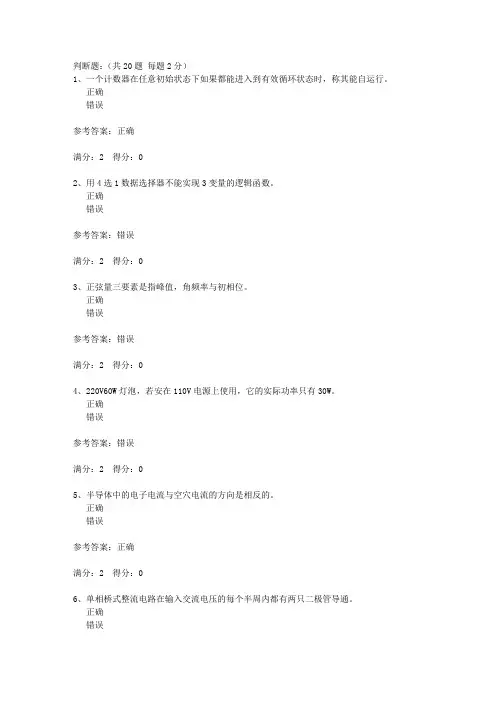

判断题：（共20题每题2分）1、一个计数器在任意初始状态下如果都能进入到有效循环状态时，称其能自运行。

正确错误参考答案：正确满分：2 得分：02、用4选1数据选择器不能实现3变量的逻辑函数。

正确错误参考答案：错误满分：2 得分：03、正弦量三要素是指峰值，角频率与初相位。

正确错误参考答案：错误满分：2 得分：04、220V60W灯泡，若安在110V电源上使用，它的实际功率只有30W。

正确错误参考答案：错误满分：2 得分：05、半导体中的电子电流与空穴电流的方向是相反的。

正确错误参考答案：正确满分：2 得分：06、单相桥式整流电路在输入交流电压的每个半周内都有两只二极管导通。

正确错误参考答案：正确满分：2 得分：07、负反馈放大电路中级数越大，反馈就深，所以放大电路的级数越多越好。

正确错误参考答案：错误满分：2 得分：08、串接在正弦交流电路中的功率表，测量的是交流电路的有功功率。

正确错误参考答案：错误满分：2 得分：09、主从JK触发器的输出状态是在CP脉冲的下降沿到来时改变的。

正确错误参考答案：正确满分：2 得分：010、计数器是一种组合逻辑电路。

正确错误参考答案：错误满分：2 得分：011、所谓点动控制，就是当按下按钮时电动机转动，松开按钮时电动机就停转。

正确错误参考答案：正确满分：2 得分：012、正弦交流电路频率越高，阻抗越大；频率越低，阻抗越小。

正确错误参考答案：错误满分：2 得分：013、某一放大电路中引入了电压串联负反馈，该反馈能够减小输入电阻。

正确错误参考答案：错误满分：2 得分：014、某一放大电路中引入了直流负反馈和交流电压串联负反馈，这些反馈能够减小输入电阻。

正确错误参考答案：错误满分：2 得分：015、三相不对称负载越接近对称，中线上通过电流就越小。

正确错误参考答案：正确满分：2 得分：016、二进制数的进位规则是“逢二进一”正确错误参考答案：正确满分：2 得分：017、功率放大电路的主要作用是向负载提供足够大的功率信号。

一、单项选择题。

本大题共22个小题，每小题 2.5 分，共55.0分。

在每小题给出的选项中，只有一项是符合题目要求的。

1.采用（）是电力电子装置中最有效、应用最广的一种过电流保护措施。

A.直流断路器B.快速熔断器C.过电流继电器2.晶闸管属于（）。

A.不可控器件B.全控器件C.半控器件3.单相全控桥式整流电路，带阻感负载（L足够大）时的移相范围是（）度。

A.180B.90C.1204.把交流电变成直流电的是（）。

A.逆变电路B.整流电路C.斩波电路5.下面哪种功能不属于变流的功能（）。

A.有源逆变B.交流调压C.变压器降压D.直流斩波6.三相半波可控整流电路的自然换相点是（）。

A.交流相电压的过零点B.本相相电压与相邻相电压正半周的交点处C.比三相不控整流电路的自然换相点超前30度D.比三相不控整流电路的自然换相点滞后60度7.如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为（）。

A.700VB.750VC.800VD.850V8.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）。

A.0度-90度B.0度-120度C.0度-150度D.0度-180度9.在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差（）度。

A.180度B.60度C.360度D.120度10.可实现有源逆变的电路为（）。

A.单相全控桥可控整流电路B.三相半控桥可控整流电路C.单相全控桥接续流二极管电路D.单相半控桥整流电路11.α=（）度时，三相全控桥式整流电路带电阻负载电路，输出负载电压波形处于连续和断续的临界状态。

A.0度B.60度C.30度D.120度12.变流装置的功率因数总是（）。

A.大于1B.等于1C.小于113.变流器工作在逆变状态时，控制角α必须在（）度。

A.0度-90度B.30度-120度C.60度-150度D.90度-150度14.三相全控桥式整流电路带电阻负载，当触发角α=0º时，输出的负载电压平均值为（）。

【最新整理，下载后即可编辑】电力电子技术试题填空0000002、电子技术包括__信息电子技术__和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

0000001、电力变换通常可分为：交流变直流、直流变直流、直流变交流和交流变交流。

0000002、为减少自身损耗，提高效率，电力电子器件一般都工作在___开关__状态。

当器件的工作频率较高时，___开关__损耗会成为主要的损耗。

0000001、电力变换通常分为四大类，即交流变直流、直流变直流、直流变交流、交流变交流。

0100004、过电压产生的原因操作过电压、雷击过电压，可采取RC过电压抑制电路、压敏电阻等措施进行保护。

0100002、请在空格内标出下面元件的简称：电力晶体管GTR ；可关断晶闸管GTO ；功率场效应晶体管MOSFET ；绝缘栅双极型晶体管IGBT ；IGBT是MOSFET 和GTR 的复合管。

0100004、晶闸管对触发脉冲的要求是触发脉冲的宽度应保证晶闸管可靠导通、触发脉冲应有足够的幅度、触发脉冲应不超过晶闸管门极的电压、电流和功率定额和应有良好的抗干扰性能、温度稳定性及与主电路的电气隔离。

（可作简答题）0100003、多个晶闸管相并联时必须考虑均流的问题，解决的方法是挑选特性参数尽量一致的器件和采用均流电抗器。

0100004、抑制过电压的方法之一是用电容吸收可能产生过电压的能量，并用电阻将其消耗。

0100001、型号为KP100-8的晶闸管表示其额定电压为800 伏、额定有效电流为100 安。

0100003、在电力晶闸管电路中，常用的过电压保护有避雷器；RC过电压抑制电路/阻容吸收；硒堆；压敏电阻等几种。

（写出2种即可）0100001、目前常用的具有自关断能力的电力电子元件有GTR 、GTO 、MOSFET 、IGBT 几种。

0100003、普通晶闸管的图形符号是，三个电极分别是阳极A ，阴极K 和门极G 晶闸管的导通条件是晶闸管承受正>0且相阳极电压，并在门极施加触发电流（脉冲）。

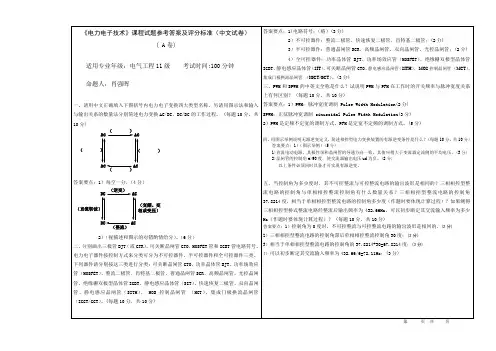

电力电子技术试题及答案《电力电子技术》试卷（第2页，共4页）德州科技职业学院机电系14级机电专业 期末考试试题 《电力电子技术》试卷一、选择（每题1.5分，共60分） 1、 晶闸管内部有（ ）个PN 结。

A 、1 B 、2 C 、3 D 、4 2、晶闸管在电路中的门极正向偏压（ ）越好。

A 、越大 B 、越小 C 、不变 D 、越稳定 3、晶闸管的通态电流（额定电流）是用电流的（ ）来表示的。

A 、有效值 B 、最大值 C 、平均值 D 、瞬时值 4、双向晶闸管是用于交流电路中的，其外部有（ ）个电极。

A 、一个 B 、两个 C 、三个 D 、四个 5、下列电力半导体器件电路符号中，表示IGBT 器件电路符号的是（ ） 6、比较而言，下列半导体器件中开关速度最快的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO 7、比较而言，下列半导体器件中开关速度最慢的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO 8、比较而言，下列半导体器件中性能最好的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO 9、比较而言，下列半导体器件中输入阻抗最大的的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO 10、下列半导体器件中属于电流型控制器件的是（ ） A 、IPM B 、MOSFET C 、IGBT D 、GTO 11、逆变电路输出频率较高时，电路中的开关元件应采用（ ） A 、晶闸管 B 、单结晶体管 C 、电力晶体管 D 、绝缘栅双极型晶体管12、电力场效应管MOSFET 适于在（ ）条件下工作 A 、直流 B 、低频 C 、中频 D 、高频 13、要使绝缘栅双极型晶体管导通，应（ ） A 、在栅极加正电压 B 、在集电极加正电压 C 、在栅极加负电压 D 、在集电极加负电压14、电力晶体管的开关频率（）电力场效应管A、稍高于B、低于C、远高于D、等于15、如晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压为（）A、700VB、750VC、800VD、850V16、下列电力电子器件中，（）的驱动功率小，驱动电路简单A、普通晶闸管B、可关断晶闸管C、电力晶体管D、功率场效应晶体管17、二极管两端加上正向电压时（）A、一定导通B、超过死区电压才导通C、超过0.3V才导通D、超过0.7V才导通18、下列电力半导体器件电路符号中，表示GTO器件电路符号的是（）19、下列电力半导体器件电路符号中，表示GTR器件电路符号的是（）20、下列电力半导体器件电路符号中，表示MOSFET器件电路符号的是（）21、单结晶体管振荡电路是利用单结晶体管的（）工作特性设计的A、截止区B、负阻区C、饱和区D、任意区域22、在晶闸管直流电动机调速系统中，改变（）就能改变直流电动机的转速。

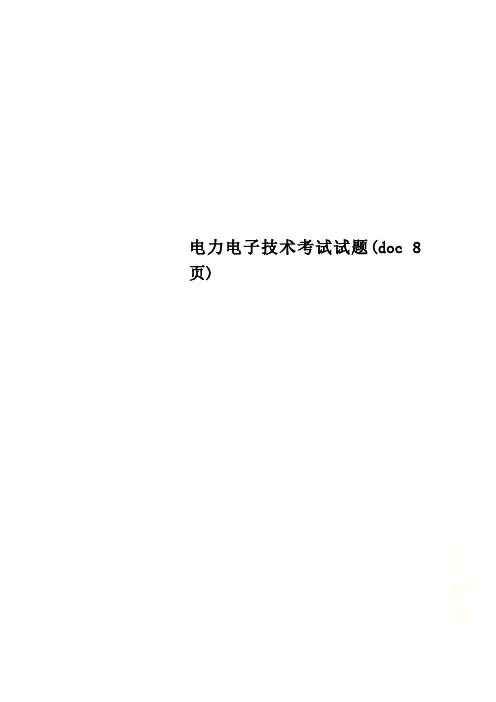

电力电子技术考试试题(doc 8页)一、填空题（11 小题，每空0.5分，共22 分）1、电力电子学是由、和交叉而形成的边缘学科。

2、按照电力电子器件能够被控制电路信号所控制的程度，可以将电力电子器件分为以下三类；1) 的电力电子器件被称为半控型器件，这类器件主要是指及其大部分派生器件。

2) 的电力电子器件被称为全控型器件，这类器件品种很多，目前常用的有和。

3) 的电力电子器件被称为不可控器件，如。

3、根据下面列出的电力电子器件参数的定义，在空格处填写该参数的名称。

4、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，在中小功率领域应用最为广泛的是___________。

5、电力电子器件的驱动电路一般应具有电路与之间的电气隔离环节，一般采用光隔离，例如；或磁隔离，例如。

6、缓冲电路又称为吸收电路，缓冲电路可分为关断缓冲电路和开通缓冲电路。

其中缓冲电路又称为du／dt抑制电路，用于吸收器件的过电压。

缓冲电路又称为di／dt抑制电路，用于抑制器件时的电流过冲和di／dt，减小器件的损耗。

5、IGBT 综合了（ ）和（ ）的优点，因而具有良好的特性。

A.SCRB.GTOC.GTRD.P.MOSFET F. 电力二极管三、计算题（4 小题，共20分）1、单相桥式全控整流电路，U2=200V ，负载中R=2Ω，L 值极大，反电势E=120V 。

已知控制角的变化范围是： 0°~30°,考虑安全裕量(按1.5倍计算)，确定晶闸管的额定电压和额定电流。

（4分）2、单相全控桥式变流电路工作在有源逆变状态下，已知U2=200V ，电动机反电势E=120V ，负载中R=2Ω，L 极大。

回答下列问题。

(6分)（1）画出变流电路的电路图，并在图中标出在有源逆变初期电动机反电势的极性和变流电路输出直流电压的极性。

（2）逆变角β应限制在什么范围内？画出β＝60°时的d u 和d i 的波形。

德州科技职业学院机电系14级机电专业 期末考试试题 《电力电子技术》试卷一、选择（每题分，共60分） 1、晶闸管内部有（ ）个PN 结。

A 、1B 、2C 、3D 、4 2、晶闸管在电路中的门极正向偏压（ ）越好。

A 、越大B 、越小C 、不变D 、越稳定3、晶闸管的通态电流（额定电流）是用电流的（ ）来表示的。

A 、有效值 B 、最大值 C 、平均值 D 、瞬时值4、双向晶闸管是用于交流电路中的，其外部有（ ）个电极。

A 、一个B 、两个C 、三个D 、四个5、下列电力半导体器件电路符号中，表示IGBT 器件电路符号的是（ ）、GTR 7、比较而言，下列半导体器件中开关速度最慢的是（ ）A 、IGBTB 、MOSFETC 、GTRD 、GTO8、比较而言，下列半导体器件中性能最好的是（ ）A 、IGBTB 、MOSFETC 、GTRD 、GTO9、比较而言，下列半导体器件中输入阻抗最大的的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO10、下列半导体器件中属于电流型控制器件的是（）A、IPMB、MOSFETC、IGBTD、GTO11、逆变电路输出频率较高时，电路中的开关元件应采用（）A、晶闸管B、单结晶体管C、电力晶体管D、绝缘栅双极型晶体管12、电力场效应管MOSFET适于在（）条件下工作A、直流B、低频C、中频D、高频13、要使绝缘栅双极型晶体管导通，应（）A、在栅极加正电压B、在集电极加正电压C、在栅极加负电压D、在集电极加负电压14、电力晶体管的开关频率（）电力场效应管A、稍高于B、低于C、远高于D、等于15、如晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压为（）A、700VB、750VC、800VD、850V16、下列电力电子器件中，（）的驱动功率小，驱动电路简单A、普通晶闸管B、可关断晶闸管C、电力晶体管D、功率场效应晶体管17、二极管两端加上正向电压时（）A、一定导通B、超过死区电压才导通C、超过才导通D、超过才导通18、下列电力半导体器件电路符号中，表示GTO器件电路符号的是（）19、下列电力半导体器件电路符号中，表示GTR器件电路符号的是（）20、下列电力半导体器件电路符号中，表示MOSFET器件电路符号的是（）21、单结晶体管振荡电路是利用单结晶体管的（）工作特性设计的A、截止区B、负阻区C、饱和区D、任意区域22、在晶闸管直流电动机调速系统中，改变（）就能改变直流电动机的转速。

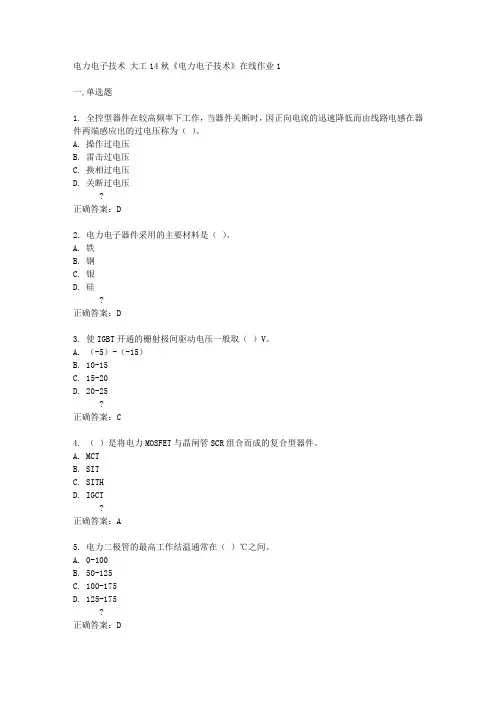

电力电子技术大工14秋《电力电子技术》在线作业1一,单选题1. 全控型器件在较高频率下工作，当器件关断时，因正向电流的迅速降低而由线路电感在器件两端感应出的过电压称为（）。

A. 操作过电压B. 雷击过电压C. 换相过电压D. 关断过电压?正确答案：D2. 电力电子器件采用的主要材料是（）。

A. 铁B. 钢C. 银D. 硅?正确答案：D3. 使IGBT开通的栅射极间驱动电压一般取（）V。

A. （-5）-（-15）B. 10-15C. 15-20D. 20-25?正确答案：C4. （）是将电力MOSFET与晶闸管SCR组合而成的复合型器件。

A. MCTB. SITC. SITHD. IGCT?正确答案：A5. 电力二极管的最高工作结温通常在（）℃之间。

A. 0-100B. 50-125C. 100-175D. 125-175?正确答案：D6. 电力场效应晶体管的英文表示为（）。

A. GTOB. GTRC. 电力MOSFETD. IGBT?正确答案：C二,多选题1. GTR的主要特性是（）。

A. 耐压低B. 耐压高C. 电流大D. 电流小?正确答案：BC2. 下列哪些是对触发脉冲和脉冲触发电路的要求？（）A. 触发脉冲有足够的幅值B. 触发脉冲波形有一定的宽度C. 触发脉冲功率足够D. 触发电路有良好的抗干扰性能?正确答案：ABCD3. 下列属于晶闸管的派生器件的是（）。

A. 快速晶闸管B. 双向晶闸管C. 逆导晶闸管D. 光控晶闸管?正确答案：ABCD4. 晶闸管门极说法正确的是（）。

A. 可以控制其导通B. 可以控制其关断C. 不能控制其导通D. 不能控制其关断?正确答案：AD5. 下列是常用的过电流保护措施的是（）。

A. 快速熔断器B. 直流快速断路器C. 过电流继电器D. 以上都不正确?正确答案：ABC6. 下列不是电力电子器件并联均流措施的是（）。

A. 尽量采用特性一致的元器件进行并联B. 尽量采用特性不一致的元器件进行并联C. 安装时尽量使各并联器件具有对称的位置D. 安装时不能使各并联器件具有对称的位置?正确答案：BD三,判断题1. 电力MOSFET不具备静态特性A. 错误B. 正确?正确答案：A2. GTO是PNPN四层结构。

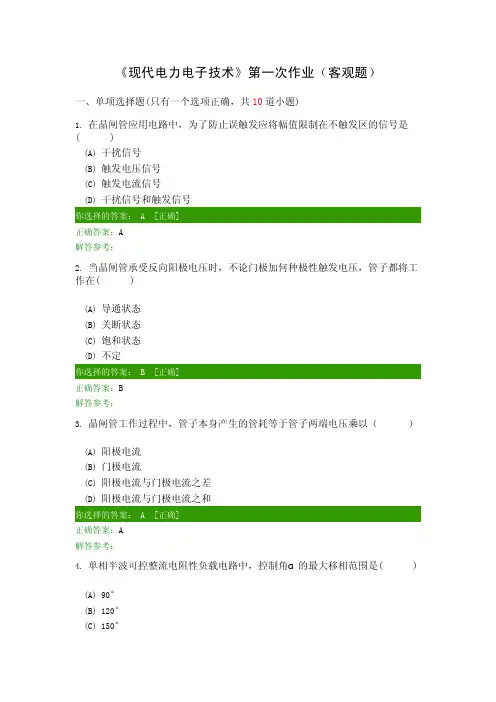

2014年9月份考试电力电子技术第一次作业2014年9月份考试电力电子技术第一次作业一、单项选择题（本大题共100分，共 40 小题，每小题 2.5 分）1. 晶闸管从阻断转为导通，必须同时具备的两个条件是（）。

A. A、阳极正向电压和门极反向电流B.阳极反向电压和门极反向电流C. C、阳极反向电压和门极正向电流 D、阳极正向电压和门极正向电流2. 利用附加的换流电路对晶闸管施加反向电压或反向电流的换流方式，称为（）。

A.电网换流B.强迫换流C.负载换流D.器件换流3. 无源逆变指的是（）。

A. 将直流电能转变为某一频率或频率可调的交流电能，送给负载B. 将直流电能转变为某一频率或频率可调的交流电能，送给电网C. 将交流电能转变为某一频率或频率可调的交流电能，送给负载D. 将交流电能转变为某一频率或频率可调的交流电能，送给电网4. 晶闸管的额定电流是用一定条件下流过的最大工频正弦半波（）来确定。

A. 电流有效值 B. 电流峰值 C. 电流瞬时值 D. 电流平均值5. 晶闸管工作过程中，管子本身的损耗等于管子两端的电压乘以（）。

A. 阳极电流 B. 门极电流 C. 阳极电流与门极电流之差 D. 阳极电流与门极电流之和6. 晶闸管导通后，要使晶闸管关断，必须（）A. 在门极施加负脉冲信号B. 使控制角应该大于90度C. 使阳极电流小于维持电流D. 使控制角小于90度7. 单相桥式全控整流电路带反电势负载，串联电感L，工作在有源逆变状态，的工作范围是（） A. B. C. D.8. 三相半波带电阻性负载时， 为（）度时，可控整流输出的电压波形处于连续和断续的临界状态。

A. 0 B. 60 C. 30 D. 1209. 逆变角β值的大小等于（）。

A. B. C. D.10. 题目：以下正确的叙述是（）。

A. A、晶闸管只存在动态损耗，而不存在静态损耗B. B、晶闸管只存在静态损耗，而不存在动态损耗C. C、晶闸管既不存在动态损耗，也不存在静态损耗D. D、晶闸管既存在动态损耗，也存在静态损耗11. 三相半波可控整流电路的自然换相点是( )。

2014上《电力电子技术》考题及答案一、填空题（每个空1分，共10分）1、从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度称为 ______。

2、单相全控桥式整流大电感负载电路中，控制角α的移相范围是。

3、整流是把电变换为电的过程；逆变是把电变换为电的过程。

4、通常变流电路实现换流的方式有、、、四种。

二、判断题（对√、错×）（每个空1分，共10分）1、在单相桥式半控整流带大电感负载不加续流二极管电路中，当α突然增大到180°或触发脉冲丢失时，会出现失控现象。

（）2、当晶闸管阳极承受正向电压时，仅在门极有触发电流的情况下晶闸管才能导通。

（）3、晶闸管并联使用时，必须注意均压问题。

（）4、通过控制信号可以控制其导通但不能控制其关断的电力电子器件称为半控型器件。

（）5、晶闸管实现有源逆变的条件之一是要有直流电动势，其极性要和晶闸管导通方向一致，其值小于变流电路直流侧的平均电压。

（）6、对于三相半波可控整流电路，换相重叠角的影响，将使整流输出电压平均值升高。

（）7、升压直流斩波电路之所以能使输出电压高于电源电压，关键原因有两个：一是电感储能之后具有电压泵升的作用，二是电容可将输出电压保持住。

（）8、在有源逆变电路工作状态，逆变角太大会造成逆变失败。

（）9、三相电压型桥式逆变电路的基本工作方式为180°导电方式，同一时刻有2个桥臂处于导电状态。

（）10、PWM逆变电路采用调制法时，把期望的正弦波作为调制波，一般选等腰三角形作为载波，在调制波和载波的交点时刻控制电力电子器件的通断。

（）三、选择题（每小题2分，共20分）1、三相桥式全控整流电路中，共阳极组的三只晶闸管的触发脉冲相位互差（）。

A. 60°B. 90°C. 120°D.150°2、下列器件中为全控型器件的是（）。

A．双向晶闸管B．快速晶闸管C．光控晶闸管D．门极可关断晶闸管3、α为（）度时，三相半波可控整流电路，带电阻性负载，输出电压波形处于连续和断续的临界状态。

20套答案第一套题答案！一、填空题（共8小题，每空1分，共20分）1、空1 信息电子技术2、空1 开关；空2 开关3、空1 载波比；空2 同步；空3 分段同步4、空1 冲量；空2 形状5、空1 MOSFET；空2 GTO；空3 IGBT6、空1 ；空27、空1 有源；空2 无源8、空1 VD1；空2 V1；空3 VD2；空4 V2；空5 VD1二、选择题（共10小题，前4题每题2分，其余每题1分，共14分）1、（B）2、（D）3、（C）4、（C）5、（D）6、（A）7、（C）8、（B）9、（A）10、（B）三、简答题（共3 小题，共22分）1、（7分）晶闸管导通的条件是：阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。

门极所加正向触发脉冲的最小宽度，应能使阳极电流达到维持通态所需要的最小阳极电流，即擎住电流ＩＬ以上。

导通后的晶闸管管压降很小。

（3分）使导通了的晶闸管关断的条件是：使流过晶闸管的电流减小至某个小的数值－维持电流ＩＨ以下。

其方法有二：（1）减小正向阳极电压至某一最小值以下，或加反向阳极电压；（2分）（2）增加负载回路中的电阻。

（2分）2、（8分）(1) 直流侧为电压源或并联大电容，直流侧电压基本无脉动；（2分）(2) 输出电压为矩形波，输出电流因负载阻抗不同而不同；（3分）(3) 阻感负载时需提供无功。

为了给交流侧向直流侧反馈的无功提供通道，逆变桥各臂并联反馈二极管。

（3分）3、（7分）（1）外部条件：要有一个能提供逆变能量的直流电源，且极性必须与直流电流方向一致，其电压值要稍大于Ud；（2分）（2）内部条件：变流电路必须工作于β<90°区域，使直流端电压Ud的极性与整流状态时相反，才能把直流功率逆变成交流功率返送回电网。

这两个条件缺一不可。

（2分）当出现触发脉冲丢失、晶闸管损坏或快速熔断器烧断、电源缺相等原因都会发生逆变失败。

当逆变角太小时，也会发生逆变失败。

电力电子技术题库及答案整理版《电力电子技术》习题&答案一、填空（每项1分，共50分）1、对同一晶闸管，维持电流ih与擎住电流il在数值大小上有il__大于__ih。

2.功率集成电路的Pic可分为两类，一类是高压集成电路，另一类是高压集成电路_________智能功率集成电路。

3.晶闸管关闭状态下的不重复电压UDSM和转向电压UBO的值应为，UDSM_u_________________。

在带电阻负载的三相半波可控整流电路中，晶闸管承受的最大正向电压UFM等于UFM？是相电压的有效值。

5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差__________120°_______。

6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______下降______。

7、晶闸管串联时，给每只管子并联相同阻值的电阻r是_____________静态均压________________措施。

8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有___y形和△形___二种方式。

9、抑制过电压的方法之一是用_____储能元件_______吸收可能产生过电压的能量，并用电阻将其消耗。

10、180°导电型电压源式三相桥式逆变电路，其换相是在___同一相_的上、下二个开关元件之间进行。

11、改变spwm逆变器中的调制比，可以改变_________________输出电压基波________的幅值。

12、为了利于功率晶体管的关断，驱动电流后沿应是___________(一个)较大的负电流__________。

13、恒流驱动电路中抗饱和电路的主要作用是_________减小存储时间________________。

14.为了使二极管的功率与二极管的开关时间相匹配，需要使用功率晶体管缓冲保护电路中的二极管。

15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为：_____________________维持电流_______________________。

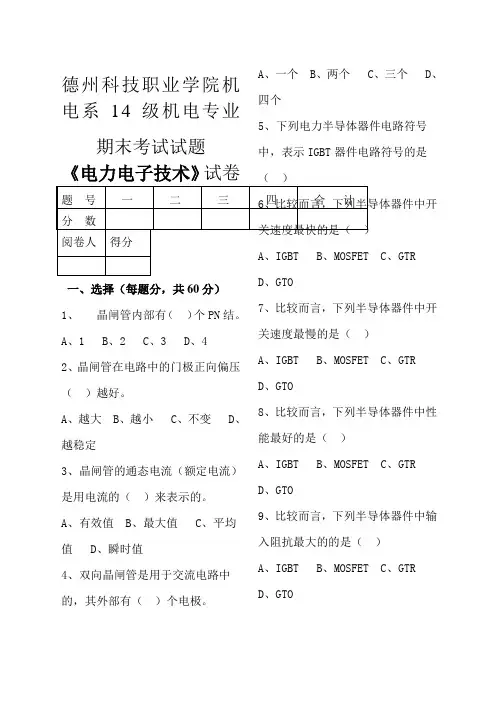

电力电子技术试题及答案Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】德州科技职业学院机电系14级机电专业期末考试试题《电力电子技术》试卷题号一二三四合计分数阅卷人得分一、选择（每题分，共60分）1、晶闸管内部有（）个PN结。

A、1B、2C、3D、42、晶闸管在电路中的门极正向偏压（）越好。

A、越大B、越小C、不变D、越稳定3、晶闸管的通态电流（额定电流）是用电流的（）来表示的。

A、有效值B、最大值C、平均值D、瞬时值4、双向晶闸管是用于交流电路中的，其外部有（）个电极。

A、一个B、两个C、三个D、四个5、下列电力半导体器件电路符号中，表示IGBT器件电路符号的是（）6、比较而言，下列半导体器件中开关速度最快的是（）A、IGBTB、MOSFETC、GTRD、GTO7、比较而言，下列半导体器件中开关速度最慢的是（）A、IGBTB、MOSFETC、GTRD、GTO8、比较而言，下列半导体器件中性能最好的是（）A、IGBTB、MOSFETC、GTRD、GTO9、比较而言，下列半导体器件中输入阻抗最大的的是（）A、IGBTB、MOSFETC、GTRD、GTO10、下列半导体器件中属于电流型控制器件的是（）A、IPMB、MOSFETC、IGBTD、GTO11、逆变电路输出频率较高时，电路中的开关元件应采用（）A、晶闸管B、单结晶体管C、电力晶体管D、绝缘栅双极型晶体管12、电力场效应管MOSFET适于在（）条件下工作A、直流B、低频C、中频D、高频13、要使绝缘栅双极型晶体管导通，应（）A、在栅极加正电压B、在集电极加正电压C、在栅极加负电压D 、在集电极加负电压14、电力晶体管的开关频率（）电力场效应管A、稍高于B、低于C、远高于D、等于15、如晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压为（）A、700VB、750VC、800VD、850V16、下列电力电子器件中，（）的驱动功率小，驱动电路简单A、普通晶闸管B、可关断晶闸管C、电力晶体管D、功率场效应晶体管17、二极管两端加上正向电压时（）A、一定导通B、超过死区电压才导通C、超过才导通D、超过才导通18、下列电力半导体器件电路符号中，表示GTO器件电路符号的是（）19、下列电力半导体器件电路符号中，表示GTR器件电路符号的是（）20、下列电力半导体器件电路符号中，表示MOSFET器件电路符号的是（）21、单结晶体管振荡电路是利用单结晶体管的（）工作特性设计的A、截止区B、负阻区C、饱和区D、任意区域22、在晶闸管直流电动机调速系统中，改变（）就能改变直流电动机的转速。

大连理工大学网络教育学院2014年8月份《电力电子技术》开卷考试期末复习题一、单项选择题1、下列哪个方法不能使晶闸管关断？（ C ）A．去掉阳极所加的正向电压B．给阳极施加反压C．给阳极施压D．设法使流过晶闸管的电流降低到接近于零的某一数值以下2、公共交流母线进线方式的三相交-交变频电路主要用于（ B ）容量的交流调速系统。

A．大型B．中等C．小型D．大中型3、带有电阻负载的单相交流调压电路中触发延迟角的移相范围为（B ）。

A．0～π/2 B．0～πC．π/2～πD．π～2π4、电压型PWM整流电路是（ C ）整流电路。

A．降压型B．恒压型C．升压型D．以上均不正确5、（ D ）是软开关技术在逆变电路中的典型应用。

A．零电压开关准谐振电路B．零电压开关PWM电路C．零电压转换PWM电路D．谐振直流环电路6、下列哪项不是晶闸管的别称？（ A ）A.电力二极管B.晶体闸流管C.可控硅整流器D.可控硅7、电流型三相桥式逆变电路的基本工作方式为（ C ）导电方式。

A. 60°B. 90°C. 120°D. 180°8、全桥电路工作过程中，逆变电路中（ B ）的两个开关同时导通。

A.相邻B.互为对角C.任意D.以上都不正确9、采用滞环比较方式的电流跟踪型PWM变流电路属于（B ）控制方式。

A.超前B.实时C.滞后D.定时10、（ A ）是电流驱动型器件。

①GTO ②GTR ③MOSFET ④IGBTA.①和②B.①和③C.②和③D.②和④11、单相桥式全控整流电路带阻感负载工作情况下，晶闸管导通角为（ D ）。

A. 60°B. 90°C. 120°D. 180°12、三相桥整流电路中，当控制角α在以下哪个范围时，电路工作在逆变状态？（ C ）A. 0<α<π/2B. 0<α<πC. π/2<α<πD. π<α<2π13、三相交流调压电路星形联结带电阻负载时，同一相的两个反并联晶闸管触发脉冲应相差（ D ）。

2014年黑龙江省专业技术人员继续教育知识更新培训电气工程专业作业一姓名：单位：一、简答题1、为什么要开发利用可再生能源和各种绿色能源？能源是人类经济及文化活动的动力来源。

在20世纪的一次能源结构中，主要是石油、天然气和煤炭等化石能源。

经过人类数千年，特别是近百年的消费，这些化石能源己近枯竭。

随着经济的发展、人口的增加和社会生活水平的提高，未来世界能源消费量将持续增长，世界上的化石能源消费总量总有一天将达到极限。

此外，大量使用化石燃料已经为人类生存环境带来了严重的后果。

目前由于大量使用矿物能源，全世界每天产生约1亿吨温室效应气体，己经造成极为严重的大气污染。

如果不加控制，温室效应将融化两极的冰山，这可能使海平面上升几米，人类生活空间的四分之一将由此受到极大威胁。

当前人类文明的高度发达与地球生存环境的快速恶化己经形成一对十分突出的矛盾。

它向全世界能源工作者提出了严峻的命题和挑战。

针对以上情况，开发利用可再生能源和各种绿色能源以实现可持续发展的能源结构是人类必须采取的措施，使以资源有限、污染严重的石化能源为主的能源结构将逐步转变为以资源无限、清洁干净的可再生能源为主的能源结构。

太阳能、风能、水能、海洋能、生物质能、地热能、燃料电池等可再生能源作为新兴的绿色能源，以其永不枯竭、无污染、不受地域资源限制等优点，正得到迅速的推广应用。

可再生能源发电技术的发展和规模的扩大，使其逐步从补充型能源向替代型能源过渡。

2、可再生能源包括那些能源？答：太阳能、风能、水能、海洋能、生物质能、地热能、燃料电池等可再生能源3、可再生能源发电系统主要有哪几种？答：光伏发电系统、风力发电系统、燃料电池发电系统、混合能源发电系统4、简述太阳能光伏并网发电系统原理。

答：光伏发电系统可分为独立光伏发电系统和并网光伏发电系统。

太阳能光伏并网发电系统由太阳能、光伏阵列、双向直流变换器、蓄电池或超级电容和并网逆变器构成。

光伏阵列除保证负载的正常供电外，将多余电能通过双向直流变换器储存到蓄电池或超级电容中;当光伏阵列不足以提供负载所需的电能时，双向直流变换器反向工作向负载提供电能。
