浅析轴流式引风机叶片断裂原因及防范措施摘要：由中国某公司承建的海外K项目5×660MW 超临界燃油电站机组，#4锅炉A引风机在运行过程中发生叶片断裂事故，经过专业人员对风机运行状况、叶片断口形貌及性能曲线分析得知：引风机失速报警装置整定值偏小，烟道系统阻力特性曲线与风机性能曲线不匹配，在系统阻力不变的情况下风机选型偏小，出力裕量不足。

使得引风机在运行一定周期后叶片达到疲劳极限，发生突然断裂。

项目部对此提出更换叶片，维持机组出力80%额定负荷运行，加强工程建设过程中设备制造质量监控、检修过程中将引风机叶片检查列入专项检查内容、优化风机运行参数及保护逻辑等防范措施，并针对该次事故进行了相应的整改，避免了同类事故再次发生，保证了机组安全稳定运行。

关键词：引风机；叶片断裂；失速；防范措施引言本项目燃油锅炉采取GE设计的八角切圆燃烧方式，引风机采用涂层的铸铝叶片。

叶片运行两周左右断裂后，厂家认为叶片根部强度设计余量不足，后来更换为铸铁叶片，根部设计加强，铸铁叶片无涂层。

专业人员根据风机性能曲线分析得知，锅炉90% 以上负荷运行时，比压能较高，风机经常靠近失速边缘运行，当风道阻力或负荷发生变化时，容易造成失速，烟道系统阻力特性曲线与风机的性能曲线不匹配，风机的出力裕量不符合系统需求，在系统阻力不变的情况下风机选型偏小，失速报警装置整定值偏小，使运行人员不能及时调整，影响风机在安全、高效区域稳定运行。

1引风机叶片分布及断裂现象1.1机组停运并采取安全措施后，维护人员进入风道内部进行检查，发现A 引风机叶片全部断裂，碎片散落于风机扩压筒，风机内部未发现其他异物，检修过程中发现整套叶片全部断裂报废。

1.2从叶片旋转方向及叶型来判断，引风机为左旋，沿叶片1、2、3、4方向运行。

1.3由单个叶片断口可以看出，叶片1、2、3、4、6断口均有较为平滑和不规则切面两部分；由单个叶片断口可以看出其中1、2、3、4切面中的平滑切面占整个切面大部分比例，其中叶片进气侧断面较为平滑，出气侧为高低不平齿状断面。

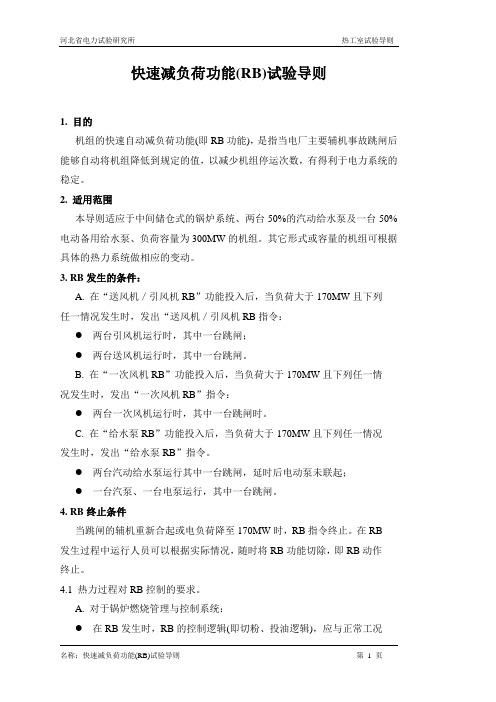

快速减负荷功能(RB)试验导则1. 目的机组的快速自动减负荷功能(即RB功能)，是指当电厂主要辅机事故跳闸后能够自动将机组降低到规定的值，以减少机组停运次数，有得利于电力系统的稳定。

2. 适用范围本导则适应于中间储仓式的锅炉系统、两台50%的汽动给水泵及一台50%电动备用给水泵、负荷容量为300MW的机组。

其它形式或容量的机组可根据具体的热力系统做相应的变动。

3. RB发生的条件：A. 在“送风机／引风机RB”功能投入后，当负荷大于170MW且下列任一情况发生时，发出“送风机／引风机RB指令：●两台引风机运行时，其中一台跳闸；●两台送风机运行时，其中一台跳闸。

B. 在“一次风机RB”功能投入后，当负荷大于170MW且下列任一情况发生时，发出“一次风机RB”指令：●两台一次风机运行时，其中一台跳闸时。

C. 在“给水泵RB”功能投入后，当负荷大于170MW且下列任一情况发生时，发出“给水泵RB”指令。

●两台汽动给水泵运行其中一台跳闸，延时后电动泵未联起；●一台汽泵、一台电泵运行，其中一台跳闸。

4. RB终止条件当跳闸的辅机重新合起或电负荷降至170MW时，RB指令终止。

在RB发生过程中运行人员可以根据实际情况，随时将RB功能切除，即RB动作终止。

4.1 热力过程对RB控制的要求。

A. 对于锅炉燃烧管理与控制系统：●在RB发生时，RB的控制逻辑(即切粉、投油逻辑)，应与正常工况下的逻辑分开。

●当炉膛压力低时（但此压力应不低于锅炉跳闸时的压力），要暂停切粉。

B. 对汽轮机电液控制系统：●在送风机/引风机/一次风机RB发生时，DEH侧减负荷速率为100MW/MIN（参考值）。

●在给水泵RB发生时，DEH减负荷速率为150MW/MIN（参考值）。

●选择DEH调门关小速率的大小，应做到快速但又不使“汽包压力高，锅炉安全门动作”为宜。

5. RB的程控内容具体的程控内容及其动作顺序，可根据具体的设备和运行工况做相应的调整。

中国电力山西神头发电有限责任公司“上大压小”2×600MW空冷超临界燃煤机组工程特点介绍蒋华一、工程简介：山西神头发电有限责任公司拟在山西省朔州市平鲁区榆岭乡薛家港村附近采用“上大压小”模式分两期异地建设装机容量为3200MW的大型坑口火力发电站（一期规划容量为2×600MW，二期扩建规划容量为2×1000MW）。

异地建设中的一期工程厂址与中煤平朔东露天煤矿相距约1.3公里，燃煤采用带式输送机运输进厂，是典型的坑口电站。

电厂以500kv出线2回接入系统，厂址距离华北电网负荷中心和规划建设的晋北特高压站较近，满足山西电网用电增长及晋电外送的需要。

工程生产用水采用万家寨引黄北干线水源，保护了原老厂附近神头泉域重点保护区的地下水资源，具有节能减排效益。

目前公司已与中国中煤能源股份有限公司签定了供煤协议，每年供给全厂生产用洗混煤共943万吨。

工程为煤电联营方式，符合国家能源政策、产业政策及环保政策。

一期工程锅炉、汽轮机和发电机分别由北京巴布科克·威尔科克斯有限公司、北重阿尔斯通（北京）电气装备有限公司设计、制造和供货。

同步建设SCR脱硝装置、电袋除尘器、石灰石—石膏湿法脱硫装置，脱硫装置不设旁路，无GGH装置。

二、工程主要技术经济指标：锅炉为北京巴威锅炉厂超临界参数、一次再热、平衡通风、固态排渣、前后墙对冲燃烧变压直流炉。

锅炉设计效率为93.43%。

汽轮机发电机组为北重阿尔斯通超临界、一次中间再热、四缸四排汽、单轴、间接空冷凝汽式（表面式）发电机组，汽轮机THA工况的保证热耗率为8010kJ/kW.h。

机组管道设计效率为99%。

厂用电率为5.2%（含脱硫、引风机小汽轮机驱动方式），发电设计标准煤耗为295.9g/kW.h（含脱硫、引风机小汽轮机驱动方式）。

耗水指标设计值为0.094m3/s·GW（热季）和0.089 m3/s·GW（冷季）。

（优于同期同类型空冷机组设计值）电袋除尘器效率设计不小于99.94%，设计排放浓度不大于30mg/Nm3（干态）。

关于火电厂锅炉引风机变频改造发布时间：2021-01-14T06:59:22.843Z 来源：《中国电业》（发电）》2020年第23期作者：胡振国杨伟李泽宇荆树峰王富聪[导读] 电厂一期工程为2台660MW国产超临界间接空冷燃煤发电机组，锅炉是单炉膛、一次再热、平衡通风、紧身封闭、固态排渣、全钢构架、全悬吊结构Π型锅炉。

北方魏家峁煤电有限责任公司内蒙古鄂尔多斯 010308摘要：锅炉引风机设计安装通常为工频轴流风机，机组运行中厂用电消耗较大，而且近年来煤价放开，火电利润空间压缩，为企业的节能增效和寻求更大发展空间，对电站锅炉引风机进行变频改造，以达到节能降耗，为企业谋求更大利润空间。

关键词：火电厂；引风机；变频改造引言变频装置的应用领域在不断扩大，钢铁、石油、煤炭等行业已经广泛应用了变频技术，在很大程度上优化了企业的生产工艺，其节约能源效果为企业带来了良好的经济效益，具有巨大的发展潜力。

因此，制糖企业在进行节能改造时，将变频技术应用到锅炉引风机中，为企业完成新时代指标提供了有力的技术支持。

1项目的必要性电厂一期工程为2台660MW国产超临界间接空冷燃煤发电机组，锅炉是单炉膛、一次再热、平衡通风、紧身封闭、固态排渣、全钢构架、全悬吊结构Π型锅炉。

由某锅炉厂有限责任公司技术生产。

本工程设计煤种、校核煤种均为魏家峁煤矿的烟煤。

采用中速磨煤机冷一次风机正压直吹式制粉系统，每台炉配6台中速磨煤机，对于设计煤种，5台磨煤机可满足锅炉MCR工况运行的要求，其中1台备用；磨煤机的型号ZGM113G-I型磨煤机，墙式切圆燃烧方式，炉膛设置有SOFA喷口。

尾部设置分烟道采用摆动式燃烧器调节再热器出口汽温，事故喷水作为事故情况下的减温水。

主蒸汽温度调节的基本手段是通过煤水比的调节来控制中间点温度，作为粗调；并设置两级喷水减温作为细调。

锅炉启动系统带冷凝水箱和大气式疏水扩容器，可在30％～100％负荷内实现变压运行。

额定负荷时给水调节采用两台50%BMCR容量汽动调速给水泵运行。

单系列辅机在洛阳热电厂应用实践刘百成，赵红民，赫胜杰，李华威，李美双，张继文(华能洛阳热电有限责任公司，河南 洛阳　471000)摘　要：为了降低火力发电企业的能耗，降低工程及运行维护成本，在研究洛阳热电厂单系列辅机配置方案的基础上，对300 MW 等级燃煤机组主要辅机单、双系列配置的经济性、可靠性等方面做了全面分析，针对三大风机的选型进行了重点研究，对单系列辅机的工程投资及节能效益进行对比，对提升单系列辅机的可靠性进行了热控方面的优化。

得出了相关结论，提出了成型的配置方案，并提出了提升可靠性的技术手段。

关键词：火力发电机组；单系列辅机；经济性；可靠性中图分类号：TM621;TK-9 文献标志码：B DOI ：10.11930/j.issn.1004-9649.2016080660 引言目前，国内外燃煤机组在不断探索辅机的配置方式，重要辅机采用单系列配置的方案具有工程投资少、运行维护（以下简称运维）成本低、效率高、调节速度快等优点[1-2]。

本文基于洛阳热电2台350 MW 供热机组单系列辅机配置的应用实践，论证单系列辅机的经济性、可靠性，并提出提升可靠性的技术手段。

1 洛阳热电单系列辅机配置洛阳热电建设2台350 MW 超临界供热机组，汽轮机选用东方汽轮机厂超临界、三缸双排汽、抽汽凝汽式汽轮机，锅炉选用哈尔滨锅炉厂超临界对冲直流锅炉。

主要辅机设备如汽动给水泵、一次风机、送风机、引风机、空气预热器（以下简称空预器）均采用单系列配置。

表1为三大风机采用单、双系列配置的重要参数对比[3]，表2为汽动给水泵单双系列配置的效率对比[4]。

2 单系列配置的经济性分析本文着重从设备年运行维护费用及工程投资等两个方面分析单系列汽动给水泵、三大风机配置方案的经济性。

2.1 设备运行维护成本对比2.1.1 汽动给水泵运行成本对比采用单系列布置的汽动给水泵组效率提升[5]，汽轮机最大连续出力（turbine maximum continue rate ，TMCR ）工况下耗功约为12 634 kW 。

1000 MW火电机组保安PC的PT熔丝熔断事故分析发表时间：2016-12-16T15:23:41.667Z 来源：《电力设备》2016年第20期作者：毛杰誉1，2 陈盛磊1 贺舒婷1 曹怿1 赵俊杰1，[导读] 燃煤火力发电机组的保安PC电源的电压等级为400 V，上面带的负荷较为重要。

（1. 国电浙江北仑第一发电有限公司浙江宁波 315800；2. 国电电力发展股份有限公司国电集团北京 100101）摘要：分析1000 MW超超临界燃煤火力发电机组保安PC母线PT一次侧三相熔丝熔断，引起保安PC进线开关跳闸、背压机油泵和汽动引风机跳闸的事故，分析事故原因，优化事故处理过程，制定类似事故的预防和应急处理方案。

结果表明事故原因是由于保安PC一次侧三相熔丝熔断，引起保安PC进线开关跳闸，保安PC母线电压在母联供电切换期间下降过多，造成驱动引风机的背压机的一台油泵失压后跳闸，备用油泵短时间内没有快速建立压力，导致一台背压机和对应的汽动引风机跳闸。

事故处理过程包括快速减负荷控制、炉压控制和引风机调节、汽温控制和保安系统检查。

关键词：燃煤火力发电机组；保安电源；PT熔丝；汽动引风机跳闸；母联供电切换1引言燃煤火力发电机组的保安PC电源的电压等级为400 V，上面带的负荷较为重要，包括主机交流油泵、顶轴油泵、小机油泵、密封油泵、背压机油泵和火检冷却风机等[1-3]。

北仑电厂1000 MW超超临界燃煤火力发电机组7号机出现保安PC-A母线进线开关跳闸事故，在母联供电切换为保安PC-B的过程中，母线电压低，驱动引风机的背压机油泵失去油压跳闸，导致一台引风机跳闸[3-5]。

北仑电厂1000 MW超超临界燃煤火力发电机组的引风机系统比较独特，额定工况下，三台引风机并列运行，其中两台引风机为汽动引风机，由蒸汽来自低温再热器出口的背压机驱动，另外一台为带变频的电动引风机。

在日常运行中，三台引风机通过调节转速，控制炉膛负压稳定。
