双级动叶可调式轴流风机原理嘿，今天咱们聊聊双级动叶可调式轴流风机。

听起来像个科技怪物对吧？其实这东西可简单了，咱们平常生活中其实也常见到。

想象一下，夏天的炎热，恨不得把自己浸泡在冰水里。

对，就是这种时候，风机派上用场了！它能把外面热得像蒸锅一样的空气吸进来，给你送来一阵清凉，真是太舒服了。

咱们先来解锁它的名字。

双级动叶？这可不是在搞抽奖，而是说这个风机有两组叶片。

这就像做蛋糕一样，层层叠加，越多越好，风也越强。

动叶可调式？说白了就是风机的叶片可以调节角度，就像是你在玩遥控飞机一样，想飞多高，怎么都可以。

它的秘密武器就在于可以根据需要，调节风量，听起来酷吧！你是不是好奇，这东西是怎么工作的？想象一下，风机的叶片就像是舞者，在舞台上翩翩起舞。

空气在它们的“引导”下，飞速穿梭。

风机一开，空气像被点燃的火箭一样，呼啸而来。

双级设计就像是在接力赛中，有两位选手一起发力，风速那叫一个快，瞬间把你包围。

你觉得热的时候，它们就疯狂转动，把热空气推出去；而你想要更多风的时候，风机的叶片立马调整角度，给你来个“逆风飞翔”，简直爽翻了。

说到这，咱们得提一提它的调节功能。

你看，很多风机在设计上就是一个“死板”的家伙，开就开，不开就关，风量一成不变。

可是这双级动叶可调式轴流风机就不一样了。

它可以根据你所在的环境，自动调整风量，随心所欲。

就像你喝饮料时，有时想喝点甜的，有时想来点酸的，风机也是随你心情而变。

比如说，夏天的时候它可以给你送来大风，让你爽到飞起；而冬天，它又能把风量调小，给你个温暖的感觉，简直是个多面手。

再说说它的应用吧。

工业上，这风机可是个宝贝。

想想看，工厂里生产线上的机器，都是大马力的，难免会发热。

风机一开，把热气排出去，机器才能持续运转，简直是工厂的“降温王”。

咱们家里也能用得上，厨房油烟一开，风机瞬间把味道给吸走，让你再也不用担心“熏人”了。

有人可能会问，这玩意儿用起来麻烦吗？别担心，使用起来简单得很。

使用说明书——AST系列一次风机通用部分沈鼓集团沈阳鼓风机通风设备有限责任公司目 录1用途2风机结构简介2.1 转子总装2.2 轴承组2.3 定子部件2.4 自控调节系统2.5 挠性联接3风机的安装3.1 基础3.2 安装和检修时的起吊设备3.3 平台和扶梯3.4 定子部件的安装3.5 轴承组的安装3.6 轮毂部的安装3.7 叶片的安装3.8 叶顶间隙的限值与调整3.9 液压调节部分的安装3.10 伺服马达的安装3.11 叶片角度的调整3.12 挠性联接的安装3.13 联轴器的安装3.14 仪表的安装3.15 管网调节对风门的要求4风机的试运转4.1 试运转前的检查项目4.2 启动4.3 试运转期间的测量项目4.4 停机5风机的运行5.1 风机的启动及停机程序5.2 运行中的报警5.3 风机并联运行注意事项5.4 风机的润滑5.5 液压系统的液压油5.6 液压调节机构的运行6常见故障与分析7风机的检修7.1 液压调节部分7.2 轮毂及叶片7.3 调节驱动装置7.4 主轴承及油管路8说明书附图1用途本产品系沈阳鼓风机厂，按丹麦NOVENCO公司V ARIAX大型轴流风机专有技术制造的动叶可调轴流通风机系列产品之一。

适用于大型电站锅炉一次风系统。

该产品技术先进，具有运转中可调节叶轮叶片角度和风机效率高的特点。

同时由于高效率区域宽广，变工况下运行经济、节能显著。

另外，结构设计合理，运行时噪音低，安全可靠。

2风机结构简介风机主要由转子总装、轴承组、进气箱、主体风筒、中导风筒、扩散器、液压调节管路、自控调节系统、联轴器、挠性联接和底座等组成。

另外，为了进行噪声控制，我公司可以为风机成套供应消声器。

2.1 转子总装转子总装部分包括轮毂部、叶片、液压调节机构、调节拉叉和调节驱动装置。

轮毂部和叶片组成叶轮（本风机有双级叶轮）。

轮毂部内叶片调节机构与液压调节机构相连。

调节叶片角度时，由风机外部的伺服马达带动调节驱动装置，经调节拉叉使液压机构动作，推动轮毂部的调节机构转动叶片。

动叶可调轴流引风机产品安装和使用说明书（A本）工程号：(2013-078)编制: 朱婷婷校对: 季瑛审核: 王冲强上海鼓风机厂有限公司二○一三年四月序号内容1风机技术参数1.1一般资料1.2机械参数1.3风机起动力矩1.4风机特性曲线2转子图和总图汇总的拧紧力矩3联轴器的参数4图样清单5通过说明书B本“风机现场维护”补充内容6风机找正允许误差7隔声包覆层结构示意图1 风机技术参数1.1 一般资料风机型号SAF31.5-17-2工程号 2013-078合同号建造年份 2013年名称国投哈密发电有限公司一期2x660MW工程安装地点国投哈密发电有限公司一期2x660MW工程工地工况 风量 Q 风机总压升P介质密度 效率 转速 轴功率 电机功率 m3/s Pa Kg/m3 % r/min KW KWT.B 683.00 9496 0.7300 86.60990 72527700 BMCR 598.00 8055 0.7660 87.4199053611.2 机械参数机壳直径φ3162轮毂直径φ1678叶轮级数 2叶型14DA14叶片数28叶片材料15MnV叶片和叶柄的连接高强度螺栓液压缸径和行程φ415/H100MET叶片调节范围-35o ~+15o本工程使用415/100液压缸，现场可根据实际情况调整油压，但不得超过最大允许油压3MPa风机机壳内径和叶片外径间的间隙:应符合JB/T4362-1999标准，其值为4.7mm~6.3mm（叶片在最小安装角位置）（叶片在关闭位置）1.3风机起动力矩风机转速 n = 990 r/min转动惯量 J = 0.25GD2 = 3388 kgm2风机功率（在最大工况） N= 7252 kw风机扭矩（在最大工况） M= 69956 N.m= 13000 N电机轴端径向力 FR电机轴端轴向力 F= 11700 NA电机功率 Ne = 7700 kw 从电机轴伸端看电机转向为顺时针旋转，风机转向为逆时针。

动叶可调式引风机动叶片异常分析以及预防措施发布时间：2022-11-13T07:01:21.129Z 来源：《中国电业与能源》2022年13期作者：马宇[导读] 动叶可调式风机以高效性、功耗小等特点在发电厂得到广泛应用，但同时其马宇淮南矿业集团发电有限责任公司顾桥电厂安徽淮南 232100摘要：动叶可调式风机以高效性、功耗小等特点在发电厂得到广泛应用，但同时其结构复杂特点，并且配备一套液压调节系统，风机运行过程中出现频繁的动叶片异常故障，本文结合顾桥电厂动叶可调式引风机出现过的异常故障，并根据现场实际处理的经验，对动叶可调式引风机动叶片异常原因分析及可采取的预防措施进行探讨。

关键词：动叶片；异常一、设备概况顾桥电厂锅炉制造厂家：东方锅炉（集团）有限公司。

型号：DG1100/17.4- Ⅱ2。

型式：亚临界、一次中间再热、单汽包自然循环、单炉膛、平衡通风、汽冷式旋风分离器、露天布置的循环流化床锅炉，锅炉配备两台静叶可调轴流风机，烟气通过尾部竖井烟道，将热量传递给尾部受热面，而后烟气流经回转式空气预热器再进入电除尘器，经引风机、烟囱排入大气，实行炉内直接喷石灰石粉的干式脱硫法。

于2011年投产。

2018年进行超低改造，实行湿式脱硫法，在引风机与烟囱之间增加一个脱硫吸收塔，引风机将烟气送入脱硫吸收塔内，进行烟气脱硫反应，经烟囱排入大气。

因引风机出力不足，不能满足现场需要，将引风机扩容改造成两级动叶可调轴流风机，配备一个液压润滑联合油站，提供引风机电机轴承、风机轴承润滑以及动叶开关所需液压油，现场可根据实际情况调整油压，液压油系统控制在3.2-3.5MPa之间，通过液压调节机构调整风机动叶角度，改变风机的性能曲线，从而改变风机的运行工况，调节引风机出力。

动叶可调式风机工作原理如下:气体以一个攻角(即叶型翼弦与气流的平均相对速度的夹角)进人叶轮,在翼背上产生一个升力,同时必定在翼腹上产生一个大小相等方向相反的作用力,使气体排出叶轮,呈螺旋形沿轴向向前运动。

【关键字】调节目前在市场上比较常见的动叶调节轴流风机厂商有：豪顿华工程公司、沈阳鼓风机厂、上海鼓风机厂、成都电力设备总厂；豪顿华工程公司和沈阳鼓风机厂是使用同一种调节技术，其技术主要是来自丹麦，且目前的专利是属于英国豪顿公司，上海鼓风机厂的技术主要是来自德国TLT公司，成都电力设备总厂的技术主要是来自德国KKK公司，三种形式的调节机构都有各自的特点和优缺点，下面详细介绍三种调节形式的油路走向以及调节原理。

豪顿华、沈鼓液压调节机构（一次风机、送风机液压缸）：1-拉叉2-旋转油封3-拉叉接头4-限位螺栓5-调节阀阀芯6-调节臂部7-错油孔8-错油孔9-弹簧10-活塞11-液压缸缸体12-詛油孔13-液压缸连接盘14-调节盘15-滑动衬套16-旋转油封连接螺栓17-端盖18-连接螺栓19-调节阀阀体20-风机机壳21-连接螺栓.（增压风机、引风机液压缸):此液压缸分为三部分：旋转油封、调节阀芯、主缸体，其功能主要如下：旋转油封：其作用是将高压油（P）、回油（O）、润滑油（T）引出或引入高速旋转的缸体，由一高速旋转的轴心和固定不动的壳体在滚动轴承的支撑下组成的，其精度很高，内泄不能太大，长期运行温度不能超过滚动轴承的承受温度。

国产的旋转油封使用寿命大概在2～3年左右，豪顿进口的旋转油封，其内部有W形弹簧垫片，可以保证旋转油封的轴向串动，此弹簧垫为豪顿专利，目前国内无法生产，只有豪顿公司可以生产，而且弹簧垫可以提高旋转油封的寿命，故进口的旋转油封价格高于国产旋转油封的10倍以上。

调节阀芯：它是一负遮盖换向阀。

在正常状态下（动叶不动），进油路（P）常开而回油路（O）常闭，润滑油路（T）常开；负遮盖方式使回油路有一很小的开口量，因而有一定的回油量来循环冷却缸体，此开口量的大小决定了在平衡状态下，液压油的油压；目前国产液压缸，由于加工精度的原因，无法在加工上实现，所以基本是在加工好液压缸后，通过使用来决定开口的大小，以保证工作油压；而豪顿生产的液压缸，其加工精度可以实现在机械加工上直接开口，此即为国产缸与进口缸直接的区别，在国产缸的调阀第二道槽的上边缘有一个小开口，为后期磨出来的，如果大家看到了，不要以为是加工缺陷或者磨损掉的，那个开口是故意留出来的，进口缸就不存在。

FAF型电站动叶可调轴流送风机安装和使用维护说明书（C部分）上海鼓风机厂有限公司友情说明：本说明书适用于叶柄轴承为二轴承的电站锅炉送风机，另附有贵工程的A本说明书，需配合使用。

因本说明书是按标准设计的风机编制的，可能会有少量数据和内容与贵工程不同，请以贵工程的图纸资料为准。

1送风机说明1.1 风机的功能说明送风机将新鲜空气自大气吸入，并送至锅炉炉膛以帮助燃烧。

本动叶可调式轴流送风机为单级，卧式布置。

风机叶片安装角可在静止状态或运行状态时用电动执行器通过一套液压调节装置进行调节。

叶轮由一个整体式轴承箱支承。

主轴承由轴承箱内的油池和液压润滑联合油站供油润滑。

为了使风机的振动不传递至进气和排气管路，风机机壳两端设置了挠性联接件（围带），风机的进气箱的进口和扩压器的出口分别设置了进、排气膨胀节。

电动机和风机用二个刚挠性半联轴器和一个中间轴相连接。

风机的旋转方向为顺气流方向看逆时针。

1.2 风机和风机主要部件的说明1.2.1 风机的主要部件10.00 转子20.00 中间轴和联轴器30.00 供油装置40.00 测量仪表50.00 钢结构件60.00 钢结构连接件70.00 消声器和隔声装置注意：在本安装使用说明书中括弧内的数字为图纸中的零部件号。

1.2.2 各部件说明a、10.00 转子风机转子由叶轮（12.11）、叶片（13.21）、整体式轴承箱（11.00）和液压调节装置（18.00）组成。

主轴承箱（11.00）主轴（11.11）和滚动轴承同置于一球铁箱体（11.41）内，此箱体同心地安装在风机下半机壳中并用螺栓固定。

在主轴的两端各装一个滚柱轴承用以承受径向力，为了承受轴向力，在近联轴器端装有一个向心推力球轴承，承担逆气流方向的轴向力。

轴承的润滑借助于轴承箱体内的油池和外置的液压润滑联合油站。

当轴承箱油位超过最高油位时，润滑油将通过回油管流回油站。

叶轮（12.11）叶轮为焊接结构，较其它结构叶轮重量比较轻，惯性矩也小。

动叶可调轴流风机性能和结构介绍动叶可调轴流风机性能和结构介绍⼀、引进技术为使我公司风机能更好地为电⼚服务，上海⿎风机⼚有限公司于1979年12⽉与德国TLT公司（全称为Turbo-lufttechnik Gmbh 德国透平通风技术有限公司）以许可证协议⽅式引进该公司轴流风机的全套技术。

引进部分包括：设计、⼯艺、⽣产、检验、服务、销售及其配套技术（如：消声器、油站、轴承等）。

由于我公司在我国风机⾏业通风机领域内是第⼀家实现技术引进的，因⽽对所需技术及世界上知名的有关⼚商有充分的选择余地。

在经过细致⽽科学的分析后，我公司选择了德国TLT公司。

这是基于以下原因：1.德国是产煤国家，对应⽤于粉尘介质的风机有着很丰富的经验，如叶⽚耐磨措施及密封性问题、机组的检修⽅法等，均有完善的研究；2.只有TL T公司的技术最适⽤于燃煤机组,切合中国国情。

3.⼯艺的实践性与我国的国情及我公司情况接近，易于保证产品的质量且能较快地实现成批⽣产，如叶轮结构采⽤焊接完成，⽐铸件较易掌握；4.先进的⽓动性能及结构和技术提供完整性好，从试验、设计、质控、销售等⼀整套完整技术的提供，为"量体裁⾐"变形设计创造了前提。

5.业绩⼴泛，在国际轴流风机市场具有绝对的领导地位。

简述为安全、可靠、技术先进、⼯艺科学。

⼆、性能特点动叶可调轴流风机，因为它在运⾏中可以调节动叶⽚的安装⾓，其⼯况范围不是⼀条曲线，⽽是⼀个⾯。

所以流量变化范围⼤及⾼效率运⾏区宽⼴。

对于⼤容量机组，特别是⼤容量变⼯况机组采⽤动叶可调轴流式风机，其节能效果⾮常显著，降低运⾏成本。

本次投标风机采⽤"量体裁⾐"的风机设计⽅法。

第⼀步：以⽤户的要求参数输⼊计算机，对引进的全套896种模型级进⾏匹配筛选根据⽤户的安全可靠性要求、余量要求、调节⼯况运⾏需要、性能保证点、效率考核点、单机运⾏需要、加⼯及运⾏业绩等多个因素按优先次序排序；第⼆步：⽤叶型组合、叶⽚弦长变换、轮毂匹配、叶⽚数优化、叶⽚⽓流进⼝⾓更改等8种⽅法再进⾏优化调整。

成都电力机械厂动叶可调轴流风机说明书此技术文件受法律保护，未经本公司同意，不得使用、复制、扩散或以其它方式提供给第三方。

C P M W成都电力机械厂AP动叶可调轴流通风机结构介绍AP风机技术引进概况成都电力机械厂根据我国电力工业的迫切需要,上世纪九十年代中期，分别对世界上各大著名的风机制造商的动调风机技术进行了调研对比，最终选择引进了代表着国际上最先进的动调轴流风机的设计、制造技术水平的德国KKK公司的AP动调轴流风机专有技术(简称AP风机)，AP风机在世界各国享有很高的声誉。

1998年成都电力机械厂和德国KKK公司联合制造的首批AP风机在广安电厂一期2×300MW 机组投入运行，至今投运了9年多，运行情况良好，得到了用户的高度赞赏，现我厂AP风机业绩已有近三百台，最大型号为平顶山姚孟电厂(2X600MW)的增压风机AP1-47。

AP动调轴流风机的名称、定义A P 1(2) - 37 / 20 1叶型类别轮毂代号机号(叶轮公称直径)级数(1:单级，2:双级)机翼型叶片轴流风机(axial fan)1运行原理能量转换过程:电机叶轮、后导叶、扩压器电能机械能 (流体)静压能和动能AP动调风机由进气室、集流器、叶轮、后导叶、扩压器和动叶调节机构等组成。

AP风机工作时，气流由进入风机进气室，经过收敛和导向，在集流器中收敛加速，再通过叶轮的作功产生静压能和动压能;后导叶又将气流的螺旋运动转化为轴向运动而进入扩压器，并在扩压器内将气体的大部分动能转化成系统所需静压能，从而完成风机的工作过程。

AP动调风机性能的调节，是通过液压调节系统来改变叶轮叶片(动叶)的工作角度而实现的。

当动叶的角度改变时，其风量、风压、功率也跟着改变。

2AP风机结构示意图导向并收敛、加速气整流并克扩压，将气体流服气体流动能转变为所动损失需的静压能进气箱进气膨胀节排气膨胀节扩压器后导叶装配叶轮外壳级叶轮组级叶轮组联轴器中间轴联轴器主轴承箱润滑管路伺服控制装臵控制油路执行部3转动组装配示意图将机械能转换为动能，对气体做功在压力油的作用获得所需的动能下推动调节盘，带和一定的静压能动曲柄实现动叶把电动机调节的动力传级叶轮组级叶轮组递给叶轮膜片联轴器中间轴膜片联轴器伺服控制装臵主轴承座传递扭矩并支撑叶轮4主轴承装配本轴承座不会有油泄漏，是基于各密封装置的合理设置，润滑油无泄漏的条件。

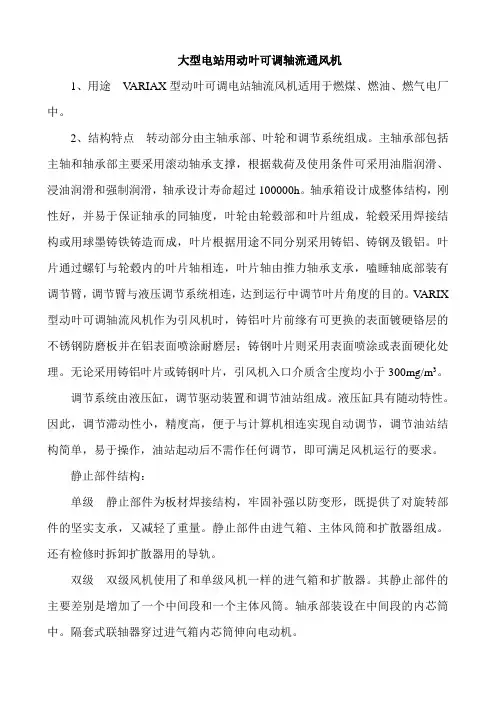

大型电站用动叶可调轴流通风机1、用途V ARIAX型动叶可调电站轴流风机适用于燃煤、燃油、燃气电厂中。

2、结构特点转动部分由主轴承部、叶轮和调节系统组成。

主轴承部包括主轴和轴承部主要采用滚动轴承支撑，根据载荷及使用条件可采用油脂润滑、浸油润滑和强制润滑，轴承设计寿命超过100000h。

轴承箱设计成整体结构，刚性好，并易于保证轴承的同轴度，叶轮由轮毂部和叶片组成，轮毂采用焊接结构或用球墨铸铁铸造而成，叶片根据用途不同分别采用铸铝、铸钢及锻铝。

叶片通过螺钉与轮毂内的叶片轴相连，叶片轴由推力轴承支承，嗑睡轴底部装有调节臂，调节臂与液压调节系统相连，达到运行中调节叶片角度的目的。

V ARIX 型动叶可调轴流风机作为引风机时，铸铝叶片前缘有可更换的表面镀硬铬层的不锈钢防磨板并在铝表面喷涂耐磨层；铸钢叶片则采用表面喷涂或表面硬化处理。

无论采用铸铝叶片或铸钢叶片，引风机入口介质含尘度均小于300mg/m3。

调节系统由液压缸，调节驱动装置和调节油站组成。

液压缸具有随动特性。

因此，调节滞动性小，精度高，便于与计算机相连实现自动调节，调节油站结构简单，易于操作，油站起动后不需作任何调节，即可满足风机运行的要求。

静止部件结构：单级静止部件为板材焊接结构，牢固补强以防变形，既提供了对旋转部件的坚实支承，又减轻了重量。

静止部件由进气箱、主体风筒和扩散器组成。

还有检修时拆卸扩散器用的导轨。

双级双级风机使用了和单级风机一样的进气箱和扩散器。

其静止部件的主要差别是增加了一个中间段和一个主体风筒。

轴承部装设在中间段的内芯筒中。

隔套式联轴器穿过进气箱内芯筒伸向电动机。

双级通风机的调节是通过装在下游轮毂中的液压缸来控制。

从液压缸，通过空心轴到电动机侧轮毂处调节盘，有一个连接轴。

借助于两轮毂间的机械连接机构，液压调节可同时对两个轮毂起作用。

大型通风机一般维修可在内芯筒进行，不需移动静止部件。

3、性能与选择1）风机型号说明ASN-1950/1000A轴流风机S动叶可调N N铸铝叶片、单级叶轮，T铸铝叶片、双级叶轮，F铸钢叶片、单级叶轮，K铸钢叶片、双级叶轮。

AP系列动叶可调轴流式通风机产品使用说明书目录1、序言 (1)2、运行参数 (1)3、功能简介 (1)4、运行 (2)5、维护 (4)6、装拆 (5)6.1风机主体拆装 (6)7、润滑 ................................................................ 错误！未定义书签。

8、备件 ................................................................ 错误！未定义书签。

9 、防护 .............................................................. 错误！未定义书签。

10、故障分析 ...................................................... 错误！未定义书签。

11、安装数据 ...................................................... 错误！未定义书签。

12、AP风机设定的整定值................................ 错误！未定义书签。

13、附图 .............................................................. 错误！未定义书签。

特别说明 .................................................. 错误！未定义书签。

1、序言1.1 用户须知本说明书供安装、运行、维护人员认真阅读，严格遵循，风机的安装和维护工作必须由专业人员承担。

本说明书内容若有重要的变更，CPMW将寄给用户附有修订的页面，个别更改不另通知。

大型风机、高温风机和双级风机等，与常规风机部分结构和安装方式略有差异，应参照随机技术资料，注意区分。

动叶可调轴流送风机产品安装和使用说明书（A本）工程号(2015-004)编制: 陈爱萍校对: 季瑛审核：王冲强上海鼓风机厂有限公司二○一四年十二月序号内容1风机技术参数1.1一般资料1.2机械参数1.3风机起动力矩1.4风机特性曲线2转子图和总图汇总的拧紧力矩3联轴器的参数4图样清单5通用说明书B本“风机现场维护”补充内容6风机找正允许误差7 整体式制动轮安装注意事项8 包覆层1风机技术参数1.1 一般资料风机型号 PAF18-12.5-2工程号 2015-004需方合同号 CRPGZ-LZ-WZ-2014-010建造年份 2014年项目名称华润电力（六枝）有限公司2X660MW新建工程一次风机风机性能参数:1.2 机械参数转子外径φ1778轮毂直径φ1258叶轮级数 2叶型 24HB24叶片数 48叶片材料HF-2叶片和叶柄的连接高强度螺钉液压缸径和行程φ336/50叶片调节范围 -30o ~+15o本工程使用336/50液压缸，现场可根据实际情况调整油压，但不得超过最大允许油压3MPa风机机壳内径和叶片外径间的间隙为叶片外径的0.001~0.002倍，即1.78~3.26mm。

（叶片在关闭位置）1.3风机起动力矩风机转速 n = 1490 r/min转动惯量 J = 0.25GD2 = 529 kgm2风机功率（在最大工况） N= 1514kw风机扭矩（在最大工况） M= 9702N.m电机轴端径向力 F R = 3800 N电机轴端轴向力 F A =3780 N电机功率 Ne = 1600 kw从电机轴伸端看电机转向为顺时针旋转，风机转向为逆时针。

1.4风机特性曲线风机型号PAF18-12.5-2用户华润电力（六枝）有限公司工程号 2015-004风机转速 1490r/min2 转子图和总图汇总的主要拧紧力矩件号拧紧力矩（Nm）名称11.55 1098 轴承箱螺母M170X311.56 1098 轴承箱螺母M175X311.80 455 轴承箱与机壳支承环连接螺钉M20X11013.81 95 叶片螺钉M12×1.25×4014.54 71 调节杆压紧螺栓M10X5519.35 94 调节环与推盘连接螺钉 M12X5519.49 94 液压缸与调节盘连接螺钉M12x3519.77 230 液压支承体与支承环连接螺钉M16x4019.92 230 液压支承体与导向环连接螺钉M16x5519.95 54 液压支承体与液压缸连接螺钉M10x3526.11.02 784 中间轴连接螺钉M24X8051.39.01 559 机壳中分面连接螺栓M24×12069.01 750 机壳和整流导叶环地脚螺栓M36X100069.03 500 进气箱地脚螺栓M30×80069.03 500 扩压器地脚螺栓M30×80069.29 750 电动机地脚螺栓M36×1000注意：在拧紧至上述规定力矩后将螺母倒转(旋松)1/4圈3.联轴器的参数4.图样清单名称图号轴流送风机总图S1GA6716风机转子S0GA4425液压油管路1TY0326（TY041-08）不锈钢轴承箱油管路0TY0824 (TY056-08)温度和防喘振装置1TY0229 (TY045-06)进气膨胀节1TY0010（TY026-06）排气膨胀节1TY0031 (TY027-06)围带1TY0063（TY032-06）叶片指示和调节机构1TY0161（TY043-06）振动传感器安装图2TY0079（TY060-05）S2GA4489消音器隔声包覆层结构示意图5.通用说明书B本“风机现场维护”补充内容若风机安装于沿海地区，为避免风机停机后因受含盐（雾）空气的侵蚀，可能造成动叶片旋转不灵活，要求用户在停机期间，每日将风机动叶片调节机构操作运转一次（叶片角度全行程范围）。

动叶可调式轴流风机动叶调节原理图改变动叶安装角是通过动叶调节机构来执行的，它包括液压调节装置和传动机构。

液压缸内的活塞由轴套及活塞轴的凸肩被轴向定位的，液压缸可以在活塞上左右移动，但活塞不能产生轴向移动。

为了防止液压缸在左、右移动时通过活塞与液压缸间隙的泄漏，活塞上还装置有两列带槽密封圈。

当叶轮旋转时，液压缸与叶轮同步旋转，而活塞由于护罩与活塞轴的旋转亦作旋转运动。

所以风机稳定在某工况下工作时，活塞与液压缸无相对运动。

活塞轴的另一端装有控制轴，叶轮旋转时控制轴静止不动，但当液压缸左右移动时会带动控制轴一起移动。

控制头等零件是静止并不作旋转运动的。

叶片装在叶柄的外端，每个叶片用6个螺栓固定在叶柄上，叶柄由叶柄轴承支撑，平衡块与叶片成一规定的角度装设，二者位移量不同，平衡块用于平衡离心力，使叶片在运转中成为可调。

动叶调节机构被叶轮及护罩所包围，这样工作安全，避免脏物落入调节机构，使之动作灵活或不卡涩。

当轴流送风机在某工况下稳定工作时，动叶片也在相应某一安装角下运转,那么伺服阀将油道①与②的油孔堵住，活塞左右两侧的工作油压不变，动叶安装角自然固定不变。

当锅炉工况变化需要减小调节风量时，电信号传至伺服马达使控制轴发生旋转，控制轴的旋转带动拉杆向右移动。

此时由于液压缸只随叶轮作旋转运动，而调节杆（定位轴）及与之相连的齿条是静止不动的。

于是齿套是以B点为支点，带动与伺服阀相连的齿条往右移动 > 使压力油口与油道②接通，回油口与油道①接通。

压力油从油道②不断进入活塞右侧的液压缸容积内，使液压缸不断向右移动。

与此同时活塞左侧的液压缸容积内的工作油从油道①通过回油孔返回油箱。

由于液压缸与叶轮上每个动叶片的调节杆相连，当液压缸向右移动时，动叶的安装角减小，轴流送风机输送风量和压头也随之降低。

当液压缸向右移动时，调节杆（定位轴）亦一起往右移动，但由于控制轴拉杆不动，所以齿套以A为支点，使伺服阀上齿条往左移动，从而使伺服阀将油道①与②的油孔堵住，则液压缸处在新工作位置下（即调节后动叶角度）不再移动，动叶片处在尖小的新状态下工作。

火力发电厂锅炉风机之一---动叶可调式轴流风机火力发电厂锅炉辅机设备一般分为：球磨机、引风机、送风机、排粉风机、一次风机等，引风机、送风机、排粉风机、一次风机均属风机类；风机担负着连续输送气体的任务，风机的安全运行将直接影响到锅炉的安全、可靠、经济运行因而风机是锅炉机组的重要辅机之一。

随着单机发电容量的增大，为保证机组安全可靠和经济合理的运行，对风机的结构、性能和运行调节也提出了更高更新的要求。

风机按其工作原理的不同，主要有离心式风机和轴流式风机两种，离心式风机有较悠久的发展历史，具有结构简单，运行可靠、效率较高（空心机翼型后弯叶片的可达85％一92％），制造成本较低、噪声小等优点。

但随着锅炉单机容量的增长，离心风机的容量已经受到叶轮材料强度的限制，不能随锅炉容量的增加而相应增大，而轴流式风机则可以做得很大，且具有结构紧凑、体积小、质量轻、耗电低、低负荷时效率高等优点。

轴流风机与离心风机比较有以下主要特点：1、离心式风机的气流由轴向进入叶轮，然后在叶轮的驱动下，一方面随叶轮旋转，另一方面在惯性力的作用下提高能量，沿径向离开叶轮。

轴流风机的气流由轴向进入叶轮，在风机叶片的升力作用下，提高能量，沿轴向呈螺旋形地离开叶轮。

2、轴流风机如制造成动叶片可调节式，则调节效率高并可使风机在高效率区域内工作。

因此，运行费用较离心风机明显降低。

3、轴流风机对风道系统风量变化的适应性优于离心风机。

如风道系统的阻力计算不很准确，实际阻力大于计算阻力，或遇到煤种变化所需风机风量、风压不同，就会使机组达不到额定出力。

而轴流风机可以采用动叶片调节关小或开大动叶的角度来适应风量、风压的变化，对风机的效率影响却很小。

4、轴流风机有较低的飞轮效应值(N・m2)。

这是由于轴流风机允许采用较高的转速和较高的流量系数，所以在相同的风量、风压参数下轴流风机的转子较轻即飞轮效应值较小，使得轴流风机的启动力矩大大地小于离心风机的启动力矩。

一般轴流式送、引风机的启动力矩只有离心式送、引风机启动力矩的14.2％一27.8％。

内燃机与配件1工程概况天富热电项目2×300MW 级热电联产工程4号机组共配备2台成都电力机械厂生产的AP 系列动叶可调轴流式通风机，分别布置在电除尘出风口与脱硫入口之间，风机旋转方向：从电动机方向看为逆时针方向旋转.从电动机一端正视，液压油站及执行部为左侧布置（顺气流看），右侧布置时镜像对称。

叶片的工作角度与叶栅距可无级调节。

主要机械设备包括：底座、主轴、轴承组、定子部件、进气箱、伺服马达及管路、叶轮、自控调节系统、液压调节盘、扩压器、联轴器液压油站及管道、冷却风机、挠性联接、消声器和隔声装置、测量仪表。

2动叶可调轴流式通风机特点及施工技术2.1轴流式风机的优点随着国家环保部门对大气排放的要求不断提高，国内的大新建热电机组普遍采用脱硫、脱硝，但这些系统会导致烟风系统的阻力提升，配套的增压风机、引风机的容量也要提升，以实现容量匹配。

当前国内大中型电厂中普遍采用轴流式与离心式二种类型的引风机。

当前电厂的单机容量不断提高，离心风机的尺寸较大、运行电耗增大、重量大且存在调节损失的弊端，而轴流风机具有结构紧凑、体积小、重量轻、负荷调节性能好，使用经济性能范围宽、风机转动惯量小、电动机宜启动等特点。

两种风机的最高效率差不多，但系统低负荷工作时，他们效率却差别很大，离心式风机在低负荷状态调节时，效率下降迅速，等效率曲线类似椭圆，短轴接近平行于阻力特性曲线。

轴流式风机在低负荷状态调节时，效率下降平缓，故300MW 及以上机组引风机大部分采用选择轴流式风机，因其等效率曲线类似椭圆形长轴，其平行于阻力特性曲线。

2.2动叶可调轴流风机的优点借助调整动叶安装角，实现动叶可调式轴流的风机性能曲线产生移位，以产生一系列的工作点，来实现改变风机工作点和调节炉膛压力的作用。

具有低负荷区域效率较高、调节范围广、反应速度快、调节精准、布置简单、安装方便、节能效果好的优点，广泛应用于火力发电机组的一次风机、送风机、引风机、脱硫增压风机等设备。

一、工程概况1、系统简介：…..机组工程设计2台动叶可调轴流式引风机，型号为YU15242-02,电机型号为YXKK710。

每台风机配备2台密封风机和一套液压油站，分别安装在风机左右两侧。

液压油站分别向主轴承提供润滑冷却油（低压）和向伺服马达提供调节控制油（高压），同时向电动机提供润滑冷却油（低压）见附图1。

密封风机密封各段芯筒防止腐蚀性烟气进入而导致轴承等机件锈蚀失效，同时用作轴承等机件降温。

2. 调试目的：a. 检验引风机、液压油站、密封风机的制造和安装质量b. 掌握引风机、液压油站、密封风机的运行特征c. 为锅炉安全稳定运行打下基础。

3. 调试范围：引风机、液压油站、密封风机的单体调试。

4、设备参数a、引风机型号 YU15242-02转速 990r/min全压 5751Pa风量 320.29m3/sb、电机型号 YXKK710转速 993r/min电压 6000V功率 2400KW5、风机设定的整定值二、编制依据1.1…..图纸，《引风机安装图》（图号：37-FA15031S-J0301-11）1.2各设备厂家安装图纸及产品说明书1.3《ISO-14000环境管理体系文件》1.4《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20021.5《电力建设施工技术规范》（第2部分锅炉机组）(DL 5190.2-2012)1.6《电力建设施工质量验收及评价规程》第二部分（锅炉机组篇）DL/T 5210.2-20091.7《工程建设标准强制性条文》（电力工程部分）三、施工准备1．劳力组织：调试工：4人电焊工：1人质检员：1人安全员：1人技术员：1人2．施工进度：3．主要工器具及量具准备：3.1主要测量器具3.2主要工器具4．调试前具备的条件4.1 安装工作全部结束，经验收合格，安装技术记录和签证书完整。

4.2设备基础二次浇灌强度达到基础混凝土的强度。

4.3联轴器已装好保护罩，风机人孔门、烟风道人孔门严密不漏。
