浅析动叶可调轴流引风机并联运行抢风问题及解决措施摘要：动叶可调轴流式锅炉引风机是烟风道系统中的关键组成部分，其高质量的运行对锅炉高质量、高效率的运行具有重要的意义。
在锅炉引风机运行的过程中，一旦出现抢风现象，会对系统内部的相关设备造成严重的损伤，严重制约锅炉及整个系统的稳定运行，对火电厂的平稳发展带来很大的影响。
文章对火电厂锅炉引风机抢风问题进行了分析，并阐述了几点具有针对性的解决途径，意在为促进火电厂更稳定的发展提供参考与借鉴。
关键词：火电厂；动叶可调轴流引风机；并联运行抢风问题；解决途径前言：动叶可调轴流式锅炉引风机是火电厂实际运行中的一种回转设备系统，目前由于其效率高，便于调节的优点已经在火电厂得到了广泛的应用，其主要是凭借着机械中叶片的旋转做功提高气体压力并进行烟气的排送，进而为烟风道系统提供充足的动力支撑，为火电厂的高质量、高效率的运行创造有利条件。
但是，在运行的过程中，一旦出现抢风问题，会导致设备运行状态不稳定的出现，设备会出现振动加剧、噪音升高，出力不足等问题，严重影响了锅炉及整个电厂系统的稳定运行。
现阶段，火电厂如何采取与有效途径，解决动叶可调轴流式锅炉引风机的抢风问题，已逐渐成为火电厂发展过程中面临的巨大挑战。
1、动叶可调轴流式引风机抢风的原理要理解动叶可调轴流式引风机为什么会出现抢风的问题，就必须从其原理上进行分析。
下图为某项目动叶可调轴流式引风机的性能曲线图，可调轴流式引风机由于其运行曲线为驼峰形曲线，这一特点决定了风机存在不稳定区。
图中的马鞍形曲线我们称之为失速线，之所以称其为失速线，是因为落在该失速线左上方的工况点，都是不稳定工况，风机会出现振动加剧、噪音升高，出力不足等问题。
所谓抢风，是指并联运行的两台引风机，突然的其中1台引风机电流上升，另一台电流突然下降。
在这个时候，如果关小流量变大的那台引风机的叶片开度想要平衡风量时，会使得另一台之前流量偏小的风机跳到更大流量运行，根本无法使两台引风机的风量达到平衡状态。
第四节引风机一引风机的结构特点动叶可调轴流式送风机一般包括：进口消音器、进口膨胀节、进口风箱、机壳、转子、扩压器、联轴器及其保护罩、调节装置及执行机构、液压及润滑供油装置和测量仪表、风机出口膨胀节、进、出口配对法兰。
电动机通过中间轴传动风机主轴。
1 进气箱、扩压器进气箱和进气管道，扩压器和排气管道分别通过挠性进气膨胀节和排气膨胀节连接；进气箱和机壳、机壳与扩压器间用挠性围带连接。
这种连接方式可防止振动的传递和补偿安装误差和热胀冷缩引起的偏差。
进气箱中心线以下为成弧形结构，减小进气箱进气损失，并相对减小了气流的脉动，有利于提高风机转子的做功效率。
进气箱、扩压器、机壳保证相对轴向尺寸，形成较长的轴向直管流道，使风机气流流动平稳，减少了流动损失，提高了抗不稳定性能，保证了风机装置效率。
进气箱和扩压器均设有人孔门，便于检修。
进气箱有疏水管。
2 机壳机壳具有的水平中分面以及机壳前后的挠性围带连接，很容易拆卸机壳上半，便于安装和检修转子部。
3 转子转子由叶轮、轴承箱、中间轴、液压调节装置等组成。
轴承箱为整体结构，借助两个与主轴同心的由圆柱面内置于机壳内筒中的下半法兰上，轴承箱两个法兰的下半部分与机壳内圆筒的相应法兰用螺栓固定。
机壳上半内筒的法兰紧压轴承箱相应法兰。
在主轴的两端各装一个滚柱轴承用以承受径向力，为了承受轴向力，在近联轴器端装有一个向心推力球轴承，承担逆气流方向的轴向力。
轴承外侧装有氟橡胶制的径向轴密封，防止漏油。
轴承的润滑和冷却借助于轴承箱体内的油池和外置的液压润滑联合油站。
为防止烟气温度的影响，对主轴承箱外表面及油管进行附加冷却，在风机一侧装有冷却（密封风机）。
置于整体式轴承箱中的主轴承为油池强制循环润滑。
当轴承箱油位超过最高油位时，润滑油将通过回油管流回油站。
润滑油和液压油均由25 l/min的公用油站供油。
叶轮叶轮轮壳采用低碳合金钢（后盘及承载环为锻件）通过多次焊接后成型，强度、刚度高，叶轮悬臂装在轴承箱的轴端。

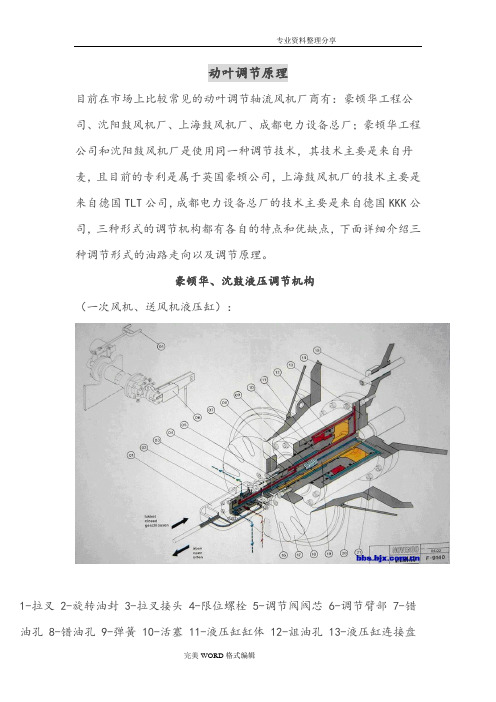

动叶调节原理目前在市场上比较常见的动叶调节轴流风机厂商有：豪顿华工程公司、沈阳鼓风机厂、上海鼓风机厂、成都电力设备总厂；豪顿华工程公司和沈阳鼓风机厂是使用同一种调节技术，其技术主要是来自丹麦，且目前的专利是属于英国豪顿公司，上海鼓风机厂的技术主要是来自德国TLT公司，成都电力设备总厂的技术主要是来自德国KKK公司，三种形式的调节机构都有各自的特点和优缺点，下面详细介绍三种调节形式的油路走向以及调节原理。
豪顿华、沈鼓液压调节机构（一次风机、送风机液压缸）：1-拉叉 2-旋转油封 3-拉叉接头 4-限位螺栓 5-调节阀阀芯 6-调节臂部 7-错油孔 8-错油孔 9-弹簧 10-活塞 11-液压缸缸体 12-詛油孔 13-液压缸连接盘14-调节盘 15-滑动衬套 16-旋转油封连接螺栓 17-端盖 18-连接螺栓 19-调节阀阀体 20-风机机壳 21-连接螺栓（增压风机、引风机液压缸):此液压缸分为三部分：旋转油封、调节阀芯、主缸体，其功能主要如下：旋转油封：其作用是将高压油（P）、回油（O）、润滑油（T）引出或引入高速旋转的缸体，由一高速旋转的轴心和固定不动的壳体在滚动轴承的支撑下组成的，其精度很高，内泄不能太大，长期运行温度不能超过滚动轴承的承受温度。
国产的旋转油封使用寿命大概在2～3年左右，豪顿进口的旋转油封，其内部有W 形弹簧垫片，可以保证旋转油封的轴向串动，此弹簧垫为豪顿专利，目前国内无法生产，只有豪顿公司可以生产，而且弹簧垫可以提高旋转油封的寿命，故进口的旋转油封价格高于国产旋转油封的10倍以上。
调节阀芯：它是一负遮盖换向阀。
在正常状态下（动叶不动），进油路（P）常开而回油路（O）常闭，润滑油路（T）常开；负遮盖方式使回油路有一很小的开口量，因而有一定的回油量来循环冷却缸体，此开口量的大小决定了在平衡状态下，液压油的油压；目前国产液压缸，由于加工精度的原因，无法在加工上实现，所以基本是在加工好液压缸后，通过使用来决定开口的大小，以保证工作油压；而豪顿生产的液压缸，其加工精度可以实现在机械加工上直接开口，此即为国产缸与进口缸直接的区别，在国产缸的调阀第二道槽的上边缘有一个小开口，为后期磨出来的，如果大家看到了，不要以为是加工缺陷或者磨损掉的，那个开口是故意留出来的，进口缸就不存在。
目前在市场上比较常见的动叶调节轴流风机厂商有：豪顿华工程公司、沈阳鼓风机厂、上海鼓风机厂、成都电力设备总厂；豪顿华工程公司和沈阳鼓风机厂是使用同一种调节技术，其技术主要是来自丹麦，且目前的专利是属于英国豪顿公司，上海鼓风机厂的技术主要是来自德国TLT公司，成都电力设备总厂的技术主要是来自德国KKK公司，三种形式的调节机构都有各自的特点和优缺点，下面详细介绍三种调节形式的油路走向以及调节原理。
豪顿华、沈鼓液压调节机构（一次风机、送风机液压缸）：1-拉叉2-旋转油封3-拉叉接头4-限位螺栓5-调节阀阀芯6-调节臂部7-错油孔8-错油孔9-弹簧10-活塞11-液压缸缸体12-诅油孔13-液压缸连接盘14-调节盘15-滑动衬套16-旋转油封连接螺栓17-端盖18-连接螺栓19-调节阀阀体20-风机机壳21-连接螺栓（增压风机、引风机液压缸):此液压缸分为三部分：旋转油封、调节阀芯、主缸体，其功能主要如下：旋转油封：其作用是将高压油（P）、回油（O）、润滑油（T）引出或引入高速旋转的缸体，由一高速旋转的轴心和固定不动的壳体在滚动轴承的支撑下组成的，其精度很高，内泄不能太大，长期运行温度不能超过滚动轴承的承受温度。
国产的旋转油封使用寿命大概在2～3年左右，豪顿进口的旋转油封，其内部有W形弹簧垫片，可以保证旋转油封的轴向串动，此弹簧垫为豪顿专利，目前国内无法生产，只有豪顿公司可以生产，而且弹簧垫可以提高旋转油封的寿命，故进口的旋转油封价格高于国产旋转油封的10倍以上。
调节阀芯：它是一负遮盖换向阀。
在正常状态下（动叶不动），进油路（P）常开而回油路（O）常闭，润滑油路（T）常开；负遮盖方式使回油路有一很小的开口量，因而有一定的回油量来循环冷却缸体，此开口量的大小决定了在平衡状态下，液压油的油压；目前国产液压缸，由于加工精度的原因，无法在加工上实现，所以基本是在加工好液压缸后，通过使用来决定开口的大小，以保证工作油压；而豪顿生产的液压缸，其加工精度可以实现在机械加工上直接开口，此即为国产缸与进口缸直接的区别，在国产缸的调阀第二道槽的上边缘有一个小开口，为后期磨出来的，如果大家看到了，不要以为是加工缺陷或者磨损掉的，那个开口是故意留出来的，进口缸就不存在。
风机动叶调节机构及工作原理我公司#5、6炉引、送风机均采用动叶可调轴流式风机。
#7、8炉送风机也采用动叶可调轴流式风机。
为了充分掌握动叶可调轴流式风机的动叶调节机构和工作原理，首先我们要了解动叶可调轴流式风机的有关特性。
一.引、送风机的结构：引、送风机由吸入烟风道、进气室、扩压器、叶轮、主轴、动叶调节机构、传动组、自动控制机构等部分组成。
二.引送风机的工作原理：引送风机的工作原理是基于机翼型理论：当气体以一个攻角α进入叶轮，在翼背上产生一个升力，同时必定在翼腹上产生一个大小相等方向相反的作用力使气体排出叶轮呈螺旋形沿轴向向前运动。
与此同时，风机进口处由于差压的作用，使气体不断地被吸入。
动叶可调轴流式风机，攻角越大，翼背的周界越大，则升力越大，风机的压差越大，风量则小。
当攻角达到临界值时，气体将离开翼背的型线而发生涡流，此时风机压力大，幅度下降，产生失速现象。
三.引送风机相关参数：四.引、送风机液压油系统图：五.引、送风机动叶调节机构工作原理：从液压调节机构来看，液压调节结构可分为两部分：一部分为控制头，它不随轴转动。
另一部分为油缸及活塞，它们与叶轮一起旋转，但活塞没有轴向位移，叶片装在叶柄的外端。
每个叶片用6个螺栓固定在叶柄上，叶柄由叶柄轴承支撑，平衡块与叶片成一定角装设，两者位移量不同，平衡块用于平衡离心力，使叶片在运转中成为可调。
液压调节机构的调节原理大致如下：1.当讯号从控制轴输入要求“+”向位移时分配器左移、压力油从进油管A经过通路2送到活塞左边的油缸，由于活塞无轴向位移，油缸左侧的油压就上升，使油缸向左移动，带动调节连杆偏移，使动叶片向“+”向位移。
与此同时，调节杆（反馈杆）也随着油缸左移，而齿条将带动控制轴的扇齿轮反时针转动，但分配器带动的齿条却要求控制轴的扇齿做顺时针转动因而调节杆就起到“弹簧”的限位作用。
当调节力大时，“弹簧”限不住位置，所以叶片仍向“+”向位移，即为叶片调节正终端位置，但由于“弹簧”的牵制作用，在一定时间后油缸的位移自动停止，由此可以避免叶片调节过大，防止小流量时风机进入失速区。
动叶可调式轴流风机动叶调节原理图
改变动叶安装角是通过动叶调节机构来执行的，它包括液压调节装置和传动机构。
液压缸内的活塞由轴套及活塞轴的凸肩被轴向定位的，液压缸可以在活塞上左右移动，但活塞不能产生轴向移动。
为了防止液压缸在左、右移动时通过活塞与液压缸间隙的泄漏，活塞上还装置有两列带槽密封圈。
当叶轮旋转时，液压缸与叶轮同步旋转，而活塞由于护罩与活塞轴的旋转亦作旋转运动。
所以风机稳定在某工况下工作时，活塞与液压缸无相对运动。
活塞轴的另一端装有控制轴，叶轮旋转时控制轴静止不动，但当液压缸左右移动时会带动控制轴一起移动。
控制头等零件是静止并不作旋转运动的。
叶片装在叶柄的外端，每个叶片用6个螺栓固定在叶柄上，叶柄由叶柄轴承支撑，平衡块与叶片成一规定的角度装设，二者位移量不同，平衡块用于平衡离心力，使叶片在运转中成为可调。
动叶调节机构被叶轮及护罩所包围，这样工作安全，避免脏物落入调节机构，使之动作灵活或不卡涩。
当轴流送风机在某工况下稳定工作时，动叶片
也在相应某一安装角下运转，那么伺服阀将油道①与②的油孔堵住，活塞左右两侧的工作油压不变，动叶安装角自然固定不变。
当锅炉工况变化需要减小调节风量时，电信号传至伺服马达使控制轴发生旋转，控制轴的旋转带动拉杆向右移动。
此时由于液压缸只随叶轮作旋转运动，而调节杆(定位轴)及与之相连的齿条是静止不动的。
于是齿套是以B点为支点，带动与伺服阀相连的齿条往右移动，使压力油口与油道②接通，回油口与油道①接通。
压力油从油道②不断进入活塞右侧的液压缸容积内，使液压缸不断向右移动。
与此同时活塞左侧的液压缸容积内的工作油从油道①通过回油孔返回油箱。
由于液压缸与叶轮上每个动叶片的调节杆相连，当液压缸向右移动时，动叶的安装角减小，轴流送风机输送风量和压头也随之降低。
当液压缸向右移动时，调节杆(定位轴)亦一起往右移动，但由于控制轴拉杆不动，所以齿套以A为支点，使伺服阀上齿条往左移动，从而使伺服阀将油道①与②的油孔堵住，则液压缸处在新工作位置下(即调节后动叶角度)不再移动，动叶片处在关小的新状态下工作。
这就是反馈过程。
在反馈过程中，定位轴带动指示轴旋转，使它将动叶关小的角度显示出来。
若锅炉的负荷增大，需要增大动叶角度，伺服马达使控制轴发生旋转，于是控制轴上拉杆以定位轴上齿条为支点，将齿套向左移动，与之啮合齿条(伺服阀上齿条)也向左移动，使压力油口与油道①接通，回油口与油道②接通。
压力油从油道①进入活塞的左侧的液压缸容积内，使液压缸不断向左移动，而与此同时活塞右侧的液压缸容积内的工作油从油道②通过回油孔返回油箱。
此时动叶片安装角增大、锅炉通风量和压头也随之增大。
当液压缸向左移动时，定位轴也一起往左移动。
以齿套中A为支点，使伺服阀的齿条往右移动，直至伺服阀将油道①与②的油孔堵住为止，动叶在新的安装角下稳定工作。
