轻质浇注料整体浇注钢包内衬的施工方式

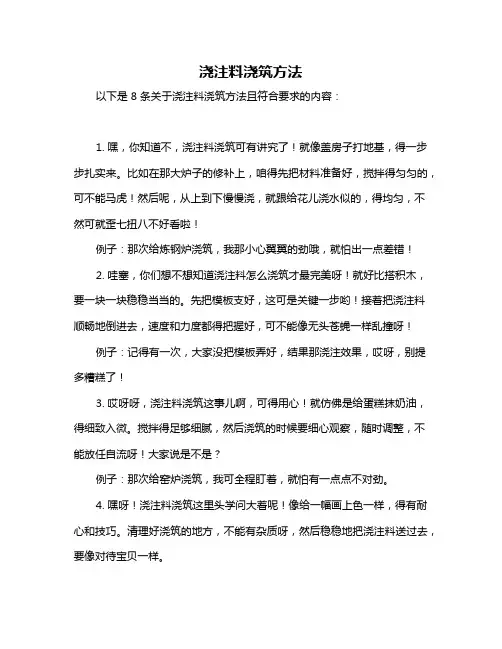

浇注料浇筑方法以下是 8 条关于浇注料浇筑方法且符合要求的内容：1. 嘿，你知道不，浇注料浇筑可有讲究了！就像盖房子打地基，得一步步扎实来。

比如在那大炉子的修补上，咱得先把材料准备好，搅拌得匀匀的，可不能马虎！然后呢，从上到下慢慢浇，就跟给花儿浇水似的，得均匀，不然可就歪七扭八不好看啦！例子：那次给炼钢炉浇筑，我那小心翼翼的劲哦，就怕出一点差错！2. 哇塞，你们想不想知道浇注料怎么浇筑才最完美呀！就好比搭积木，要一块一块稳稳当当的。

先把模板支好，这可是关键一步哟！接着把浇注料顺畅地倒进去，速度和力度都得把握好，可不能像无头苍蝇一样乱撞呀！例子：记得有一次，大家没把模板弄好，结果那浇注效果，哎呀，别提多糟糕了！3. 哎呀呀，浇注料浇筑这事儿啊，可得用心！就仿佛是给蛋糕抹奶油，得细致入微。

搅拌得足够细腻，然后浇筑的时候要细心观察，随时调整，不能放任自流呀！大家说是不是？例子：那次给窑炉浇筑，我可全程盯着，就怕有一点点不对劲。

4. 嘿呀！浇注料浇筑这里头学问大着呢！像给一幅画上色一样，得有耐心和技巧。

清理好浇筑的地方，不能有杂质呀，然后稳稳地把浇注料送过去，要像对待宝贝一样。

例子：有回我们几个一起弄，一个不小心没清理干净，那后果，真让人头疼！5. 哇哦，浇注料浇筑可不简单啊！跟雕刻一件艺术品似的，要精雕细琢。

从材料的选择到浇筑的手法，每一个环节都不能掉以轻心呐。

要是马虎了，那可不行！例子：我曾经见过别人马马虎虎的浇筑，最后那质量，真让人无语呀！6. 嘿，伙伴们！浇注料浇筑可不能瞎来哟！这就像是种一棵树，得种得稳稳当当的。

要注意各个方面，不能有半点疏忽，要不怎么能长得好呢？你们说对不对呀！例子：那回厂里新来了个学徒，浇筑的时候可慌张了，还好有老师傅在旁边指导。

7. 哎呀，浇注料浇筑这事儿挺关键的哟！就像呵护一个小生命一样，要小心翼翼。

把该做的步骤都做好，别偷懒，这样才能浇筑出好的效果呀！是不是呀？例子：记得那次重要的工程，大家都格外认真地对待浇注料浇筑。

浇注料施工方案浇注料施工方案一、施工前准备1. 安排专人对浇注地面进行勘测，并确定施工范围和标高。

2. 清理施工区域及周边环境，确保施工场地干净整洁。

3. 准备好所需的工具和设备，包括混凝土搅拌机、输送泵、摊铺机、刮平机等。

二、混凝土配制1. 选择适合的混凝土配比，并在施工前进行试配，确保混凝土质量符合要求。

2. 配制混凝土时，注意控制水灰比，确保混凝土的流动性和强度。

三、施工工艺1. 根据地面标高，在施工区域设置基准线和标志桩，以便控制混凝土的厚度和坡度。

2. 在施工区域边缘设置护坡板，防止混凝土外溢。

3. 使用混凝土搅拌机将配制好的混凝土倒入输送泵，通过泵送将混凝土输送至施工现场。

4. 在施工区域内均匀地倒入混凝土，使用摊铺机进行初步的均匀铺装。

5. 使用刮平机对已铺装的混凝土进行刮平和压实，确保混凝土表面平整。

6. 在混凝土未完全凝固前，使用振动器进行修整，消除气孔和坑洼。

7. 在混凝土表面涂覆养护剂，保持混凝土的湿润，防止裂缝和表面伤害。

四、施工注意事项1. 施工过程中要保持施工环境的整洁，防止杂质进入混凝土中。

2. 施工时要注意协调混凝土的供应和施工速度，避免混凝土凝固和停留时间过长。

3. 注意施工现场的安全，严禁乱堆乱放材料，确保施工人员的人身安全。

4. 配制和使用混凝土时，要按照相关规范和要求进行操作，确保混凝土质量符合要求。

5. 施工结束后，进行养护保养，防止混凝土过早干燥和裂缝的产生。

以上是浇注料施工方案的一般步骤和注意事项，具体施工方案根据实际情况和工程要求进行调整。

在施工过程中，要严格按照相关规范和要求进行操作，并做好质量控制和安全保障工作，确保施工质量和施工进度的顺利进行。

浇注料施工方案1. 引言本文档旨在提供一种浇注料施工方案，用于指导相关工程人员在浇注料工程中的操作步骤和注意事项。

浇注料是一种常见的建筑材料，适用于地面、地下室、地坪、水泥平板等多个建筑部位，具有良好的性能和使用寿命。

2. 材料准备在施工浇注料前，需要先准备好相应的材料。

以下是所需材料清单：•水泥：按设计比例准备充足的水泥，确保浇注料的质量。

•砂子：选用细砂，可以提高浇注料的强度和稳定性。

•石子：用于增加浇注料的强度和耐久性，选择坚硬、饱满的石子。

•水：清洁无污染的水源，用于调配浇注料的稠度。

3. 浇注料施工步骤3.1 准备工作在施工前，需要进行一些准备工作，以确保施工顺利进行：1.准备好施工工具和设备，例如搅拌机、输送泵、平整机等。

2.清理施工区域，将杂物、灰尘等清除干净，确保施工面干燥、无污染。

3.铺设隔离膜，用于防止浇注料与地基接触，避免水分的渗透和损失。

4.安装模板，根据设计要求设置好施工形状和尺寸。

3.2 材料配比和调配1.根据设计要求，确定水泥、砂子、石子和水的配比比例，并进行计量。

2.将水泥、砂子和石子按照配比放入搅拌机中进行充分搅拌和混合。

3.逐渐加入水，调整浇注料的稠度，直到达到施工要求的浇注性能。

3.3 浇注料施工1.使用输送泵将调配好的浇注料输送到指定施工区域。

2.用平整机将浇注料均匀铺平，确保整个施工面的厚度均匀一致。

3.使用振动器对浇注料进行振捣，使其更加密实和牢固。

4.对大面积的浇注料，可使用推杆将其推平，并确保施工面的平整度。

5.对需要形成施工缝的部位，使用光滑板将浇注料划分为相应区域。

3.4 养护1.按照设计要求，对浇注料进行适当的养护和保湿，以促进浇注料的强度发展。

2.在施工完成后，及时对施工区域进行清理，将杂物、废料等清除干净。

4. 安全注意事项•在施工过程中，工作人员需佩戴安全帽、安全鞋等个人防护装备。

•搅拌机等施工设备的操作过程中，应保证周围没有人员靠近，并定期对设备进行维护和检查。

灌钢施工方法在现代建筑工程中，钢结构的应用越来越广泛。

而钢结构施工的一个重要环节就是灌钢施工。

灌钢施工是指将流体混凝土灌入预先设计好的钢结构中，以实现钢结构的强化和加固。

本文将介绍灌钢施工的方法和步骤。

一、施工前的准备工作在进行灌钢施工前，必须进行充分的准备工作。

首先，需要详细了解工程设计图纸和施工方案，包括灌钢位置、灌钢深度、灌钢量等相关信息。

其次，需要检查现场的施工条件，确保施工现场的安全和稳定。

最后，准备所需的设备和材料，包括钢结构、模板、流动性好的混凝土、搅拌机等。

二、施工步骤1. 模板安装：在灌钢施工前，首先需要安装模板。

模板的设计和制作通常由设计单位完成。

模板的安装要求平整、牢固，能够承受混凝土灌注时的压力。

模板必须垂直于钢结构，且安装时要严密地连接在一起，以防止混凝土渗漏。

2. 钢结构准备：在灌钢施工过程中，钢结构是需要接受灌注混凝土的主要部分。

钢结构必须进行清洁和防腐处理，以确保其表面的平整度和附着力。

钢结构的准备工作包括除锈、刷防腐漆等。

3. 浇注混凝土：在施工现场，需要将预先配好的混凝土运输到现场。

混凝土的配制要遵循设计要求，保证其流动性和强度。

在灌注混凝土时，需要采用适当的方式和工具，确保混凝土能够均匀地填充钢结构。

4. 混凝土养护：在混凝土灌注完成后，还需要进行养护。

养护的目的是使混凝土能够充分反应，达到设计强度和稳定性。

养护过程包括湿润养护、加温养护、覆盖养护等。

5. 模板拆除：当灌钢的混凝土完全凝固后，就可以拆除模板。

拆除模板的过程需要小心谨慎，以防止对钢结构和混凝土的损坏。

三、施工中需要注意的问题在进行灌钢施工时，需要注意以下问题。

首先，灌注混凝土时要均匀、连续，以确保混凝土的均匀性和强度。

其次，要对混凝土进行养护，避免温度和湿度的变化对混凝土的影响。

最后，要小心操作，保证施工安全，避免事故。

结论灌钢施工是钢结构施工的一个关键环节，它能够提高钢结构的强度和稳定性。

在进行灌钢施工时，需要进行充分的准备工作，并按照施工方案进行操作。

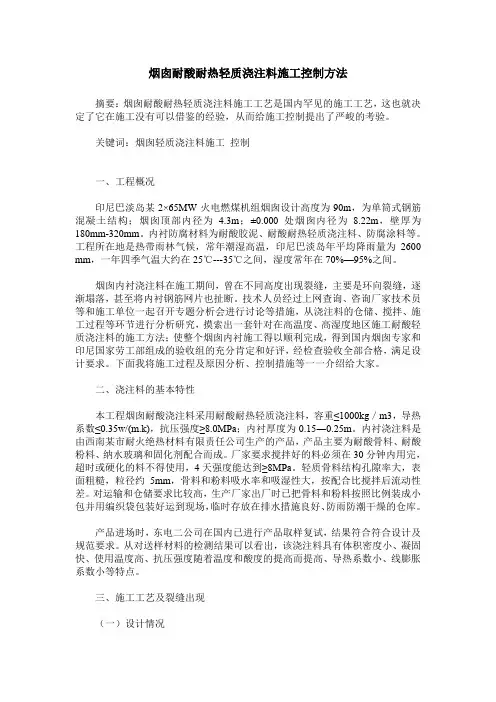

烟囱耐酸耐热轻质浇注料施工控制方法摘要：烟囱耐酸耐热轻质浇注料施工工艺是国内罕见的施工工艺，这也就决定了它在施工没有可以借鉴的经验，从而给施工控制提出了严峻的考验。

关键词：烟囱轻质浇注料施工控制一、工程概况印尼巴淡岛某2×65MW火电燃煤机组烟囱设计高度为90m，为单筒式钢筋混凝土结构；烟囱顶部内径为 4.3m；±0.000处烟囱内径为8.22m，壁厚为180mm-320mm。

内衬防腐材料为耐酸胶泥、耐酸耐热轻质浇注料、防腐涂料等。

工程所在地是热带雨林气候，常年潮湿高温，印尼巴淡岛年平均降雨量为2600 mm，一年四季气温大约在25℃---35℃之间，湿度常年在70%—95%之间。

烟囱内衬浇注料在施工期间，曾在不同高度出现裂缝，主要是环向裂缝，逐渐塌落，甚至将内衬钢筋网片也扯断。

技术人员经过上网查询、咨询厂家技术员等和施工单位一起召开专题分析会进行讨论等措施，从浇注料的仓储、搅拌、施工过程等环节进行分析研究，摸索出一套针对在高温度、高湿度地区施工耐酸轻质浇注料的施工方法；使整个烟囱内衬施工得以顺利完成，得到国内烟囱专家和印尼国家劳工部组成的验收组的充分肯定和好评，经检查验收全部合格，满足设计要求。

下面我将施工过程及原因分析、控制措施等一一介绍给大家。

二、浇注料的基本特性本工程烟囱耐酸浇注料采用耐酸耐热轻质浇注料，容重≤1000kg／m3，导热系数≤0.35w/(m.k)，抗压强度≥8.0MPa；内衬厚度为0.15―0.25m。

内衬浇注料是由西南某市耐火绝热材料有限责任公司生产的产品，产品主要为耐酸骨料、耐酸粉料、纳水玻璃和固化剂配合而成。

厂家要求搅拌好的料必须在30分钟内用完，超时或硬化的料不得使用，4天强度能达到≥8MPa。

轻质骨料结构孔隙率大，表面粗糙，粒径约5mm，骨料和粉料吸水率和吸湿性大，按配合比搅拌后流动性差。

对运输和仓储要求比较高，生产厂家出厂时已把骨料和粉料按照比例装成小包并用编织袋包装好运到现场，临时存放在排水措施良好、防雨防潮干燥的仓库。

钢包浇注料技术配方引言：钢包浇注料是在钢铁冶炼过程中不可或缺的关键材料之一，它承担着保护钢水质量和延长钢水保温时间的重要任务。

本文将介绍一种常用的钢包浇注料技术配方，以及其制备过程和应用效果，旨在提供对该技术配方的全面了解。

一、材料准备1.1 石英砂：用于增加浇注料的耐火性能和耐高温性能，提高浇注料的使用寿命。

1.2 膨胀剂：通过在加热过程中释放气体，形成浇注料的孔隙结构，提高浇注料的断热性能和保温性能。

1.3 结合剂：用于粘结和固化浇注料，提高浇注料的整体强度和耐火性能。

二、制备过程2.1 材料混合：将石英砂、膨胀剂和结合剂按照一定比例进行混合，确保各种材料充分均匀地混合在一起。

2.2 搅拌加水：将混合好的材料加入搅拌机中，逐渐加水搅拌，直至形成均匀湿润的浇注料。

2.3 浇注形成：将湿润的浇注料倒入钢包内，利用振动器进行振实，确保浇注料填充整个钢包内部。

2.4 固化养护：浇注料在钢包内固化后，进行适当的养护，保证浇注料的强度和稳定性。

三、应用效果3.1 耐火性能：采用该配方制备的钢包浇注料具有良好的耐火性能，能够抵抗高温和冷热循环的影响，确保钢水质量稳定。

3.2 断热性能：浇注料中的膨胀剂能够形成孔隙结构，有效减少热传导，提高钢包的断热性能，延长钢水的保温时间。

3.3 经济效益：该配方制备的钢包浇注料具有成本低、使用寿命长等特点，能够降低冶炼成本，提高冶炼效率。

结语：钢包浇注料技术配方是钢铁冶炼中不可或缺的重要环节，通过合理的配方和制备过程，能够提高浇注料的耐火性能、断热性能和经济效益。

在钢铁工业的发展中，不断优化和改进配方技术，将有助于提高冶炼效率和质量，推动钢铁行业的可持续发展。

浇注施工耐火浇注料应因地制宜选用，结构部位不同，浇注方法也不同。

选用合理的施工方法，是保证质量、工期、降低成本的关键。

具体的施工方法如下：
1、隔热层浇注耐火浇注料时，应采用人工捣固，以防止颗粒分离和增大容重。

厚度大于75mm时，应一次浇注完达到所需厚度，否则会分层剥离。

接缝处应干净，并接成直茬。

2、耐火层浇注耐火浇注料时，应采用机械捣固，达到内实外平。

人工捣固时应均匀密实，但不能压光。

因为压光后既使水泥浆往上返，又使表面比较致密，这样内部水分不易蒸发，容易产生裂纹。

为此要防止水分蒸发太快，施工完毕应盖上，以保持湿润进行养护。

3、炉底浇注耐火浇注料时，用木抹子拍实即可，也不用压光，否则会产生裂纹。

4、浇注耐火浇注料时，不管是耐火层或隔热砖，隔热砖砌体有接触面时应采取措施，衬塑料薄膜或其它材料，防止吸水不利隔离。

5、浇注拐角过渡段耐火浇注料，与保温板(砖)有接触面时应铺一层塑料布
隔离，防止吸水。

拐角难度大的耐火浇注料可适当加大水浇注料炉底量，但不宜过大。

使用有较好流动性的耐火浇注料，捣固时间不宜过长，防止颗粒分离和水分过多往上返，蒸发水分造成裂纹。

6、浇注耐火浇注料厚度在50mm内，应采用涂抹方法一次抹完，施工时要注意将浇注料塞满钢丝网内，不能有空隙，要求密实，又不能增大容重。

涂抹时应把浇注料铺开，再用木抹子抹平，表面粗糙即可。

为了防止裂纹，浇注料表面不能用铁抹子压光。

巩义市恩众耐材科技有限公司是冶金用耐火材料专业生产厂家，产品种类齐全，性能稳定，质量优越，价格合理，可放心选购。

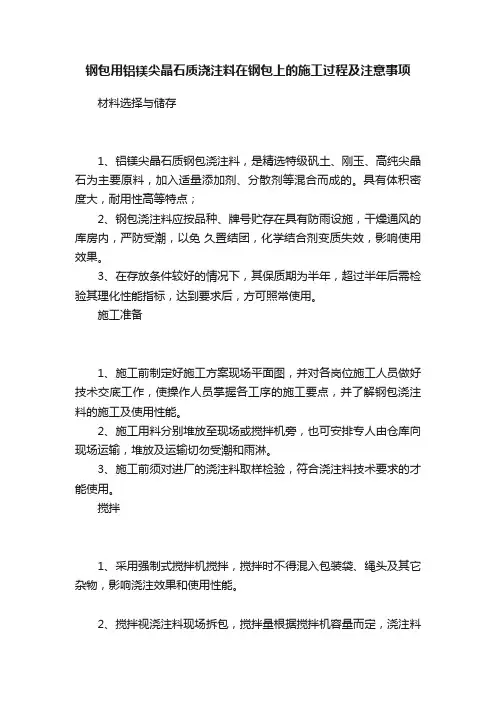

钢包用铝镁尖晶石质浇注料在钢包上的施工过程及注意事项材料选择与储存1、铝镁尖晶石质钢包浇注料，是精选特级矾土、刚玉、高纯尖晶石为主要原料，加入适量添加剂、分散剂等混合而成的。

具有体积密度大，耐用性高等特点；2、钢包浇注料应按品种、牌号贮存在具有防雨设施，干燥通风的库房内，严防受潮，以免久置结团，化学结合剂变质失效，影响使用效果。

3、在存放条件较好的情况下，其保质期为半年，超过半年后需检验其理化性能指标，达到要求后，方可照常使用。

施工准备1、施工前制定好施工方案现场平面图，并对各岗位施工人员做好技术交底工作，使操作人员掌握各工序的施工要点，并了解钢包浇注料的施工及使用性能。

2、施工用料分别堆放至现场或搅拌机旁，也可安排专人由仓库向现场运输，堆放及运输切勿受潮和雨淋。

3、施工前须对进厂的浇注料取样检验，符合浇注料技术要求的才能使用。

搅拌1、采用强制式搅拌机搅拌，搅拌时不得混入包装袋、绳头及其它杂物，影响浇注效果和使用性能。

2、搅拌视浇注料现场拆包，搅拌量根据搅拌机容量而定，浇注料应准确计量，倒入搅拌机内。

3、采用先干混后湿混的工艺，浇注料加入搅拌机后，干混2分钟，加水约5.2~5.5%，边搅拌边加水，先加入总量的80%，然后视搅拌物稠度情况酌情加入（并注意搅拌用水必须是洁净的自来水，不得是污水），湿混4分钟，一次性搅拌不得低于6分钟，直到浇注料均匀一致，表面泛浆后出料，一般而言，打包底时略干些，包壁略微稀些（上述加水量为参考值）。

4、搅拌时要严格控制用水量和搅拌时间，保证施工所需要的稠度。

浇注料过稀将会严重影响材料性能质量。

每次搅拌量，搅拌时间，加水量均匀一致，不得忽稠忽稀。

如发现搅拌料稠度不合符要求，应重返搅拌机适当加水或干料搅拌，严禁在浇注时临时加水使用。

5、搅拌均匀的料应在20分钟内浇注完毕，以免久置硬化不便浇注，影响钢包衬结构强度。

6、每次施工完毕或换浇注料品种时,应将搅拌机洗干净。

7、严禁搅拌作业中途停止，把已经开始搅拌的料搁置在搅拌机内，如搅拌机在工作中出现故障，若短时间能修复时，在开机器前必按须清除一部分料以后才能开机，开机后再将这部分料投入，如不能及时修复，必须将机内浇注料全部清洗干净。

钢包浇注料施工及烘烤操作规程Hessen was revised in January 2021钢包浇注料施工及烘烤操作规程耐火浇注料使用效果的好坏，取决于三个方面：（1）材料本身的性能和质量；（2）现场施工质量；（3）烘烤质量。

为使材料充分发挥其使用效果，特制定本规程：1.浇注料系成品散装料，各种添加剂、促凝剂均已混入包装袋内，存放时不得置于露天，不得与其他产品互相混杂，严防受潮，破埙。

2.该产品有保存期限制，若保存超过规定的时间，则产品性能将下降甚至报废。

因此，过期产品或运输、保存当中因受潮而结块的产品均不得使用。

3.施工机具：A）采用强制式搅拌机、非连续性搅拌。

B）高频震动器（棒）至少两只以便备用。

C）精确的称量器具。

4.施工准备：使用前需检查、清理搅拌机，以免有机器零件松动掉入料中。

各种机具与电器设备预先试运转，以保障施工连续进行。

清洁施工现场，以免浇注料混入杂物。

5.混料：根据搅拌机的容量和施工进度控制加料量，准确控制加水量（视季节不同可调整），水必须清洁。

加料时，不得有绳头、包装膜等杂物混入料中。

加料后先干混1-2分钟，然后加水湿混4-6分钟，充分混合均匀后出机使用。

6.浇注采用较大直径的震动棒，边加料边震动震动时间根据浇注料表面气泡排出情况来定，当表面气泡较少时，可视为震动完毕，震动时间不宜过长，以防粒度偏析，影响质量。

7.震动时，震动棒必须缓慢移动，避免移动太快在衬体留下孔洞。

已浇注好的衬体放置一定时间后将会初凝，再次浇注震动时需严格控制插入深度，不得将已初凝的料再次震散。

8.混好的湿料需在30分钟内浇注完毕，如果湿料放置时间过长且已发生初凝时，则此料不得使用。

因此，要求模具及震动机具都准备好后方可混料。

施工中混料与浇注震动需密切配合，确保连续浇注。

9.养护：浇注完的衬体静放24小时（视气温和湿度而略有不同）后方可脱模。

脱模后放置一至两天自然养护，养护时可以覆盖，但不得洒水。

10.养护好的衬体必须烘烤后方可使用，其烘烤要求为：小火（0~300℃）24小时，中火（300℃0~700℃）24小时，大火（700℃~1000℃）24小时。

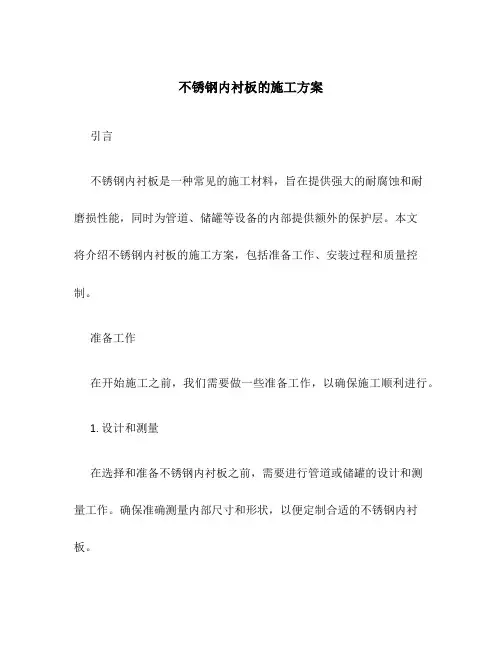

不锈钢内衬板的施工方案引言不锈钢内衬板是一种常见的施工材料，旨在提供强大的耐腐蚀和耐磨损性能，同时为管道、储罐等设备的内部提供额外的保护层。

本文将介绍不锈钢内衬板的施工方案，包括准备工作、安装过程和质量控制。

准备工作在开始施工之前，我们需要做一些准备工作，以确保施工顺利进行。

1. 设计和测量在选择和准备不锈钢内衬板之前，需要进行管道或储罐的设计和测量工作。

确保准确测量内部尺寸和形状，以便定制合适的不锈钢内衬板。

2. 材料准备采购高质量的不锈钢板材，根据测量结果定制所需的内衬板尺寸。

确保板材质量符合相关行业标准，并能提供必要的质量证明文件。

3. 工具和设备准备所需的工具和设备，如切割机、焊接设备、手工工具等。

确保这些设备处于良好工作状态，并为工人提供必要的安全装备。

安装过程安装不锈钢内衬板需要经过以下步骤：1. 准备工作区域将工作区域清理干净，并确保有足够的空间进行施工。

如果有其他设备或管道需要临时移除，务必做好标记和记录，以便后续重新安装。

2. 制备内衬板根据设计图纸和测量结果，将不锈钢板材切割成所需的尺寸。

使用适当的切割设备和工具，确保切割边缘平整光滑。

3. 焊接和固定将不锈钢内衬板放置到预定的位置上，并使用焊接设备将其焊接到管道或储罐内部表面。

确保焊接缝隙均匀，焊接质量达到相关标准。

如果有较大的内衬板需要固定，可以使用螺栓或焊接进行固定。

4. 检查和测试施工完成后，对安装的不锈钢内衬板进行仔细检查和测试。

检查焊接缝是否完整且牢固，使用非破坏性检测方法检测板材质量。

5. 清洁和防护在施工结束后，对工作区域进行彻底清洁。

对已安装的不锈钢内衬板进行防护处理，以防止腐蚀和损坏。

质量控制为了确保不锈钢内衬板的施工质量，需要进行质量控制措施。

1. 控制施工材料质量在购买不锈钢板材时，确保材料的质量符合相关标准，并能提供必要的质量证明文件。

2. 指定合格施工人员只有经过专业培训和合格认证的施工人员才能参与不锈钢内衬板的施工工作。

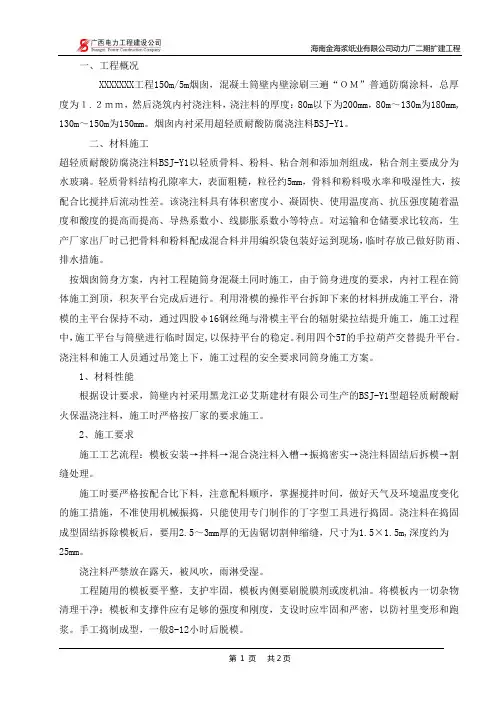

一、工程概况XXXXXXX工程150m/5m烟囱，混凝土筒壁内壁涂刷三遍“ＯＭ”普通防腐涂料，总厚度为１.２ｍｍ，然后浇筑内衬浇注料，浇注料的厚度：80m以下为200mm，80m～130m为180mm, 130m～150m为150mm。

烟囱内衬采用超轻质耐酸防腐浇注料BSJ-Y1。

二、材料施工超轻质耐酸防腐浇注料BSJ-Y1以轻质骨料、粉料、粘合剂和添加剂组成，粘合剂主要成分为水玻璃。

轻质骨料结构孔隙率大，表面粗糙，粒径约5mm，骨料和粉料吸水率和吸湿性大，按配合比搅拌后流动性差。

该浇注料具有体积密度小、凝固快、使用温度高、抗压强度随着温度和酸度的提高而提高、导热系数小、线膨胀系数小等特点。

对运输和仓储要求比较高，生产厂家出厂时已把骨料和粉料配成混合料并用编织袋包装好运到现场，临时存放已做好防雨、排水措施。

按烟囱筒身方案，内衬工程随筒身混凝土同时施工，由于筒身进度的要求，内衬工程在筒体施工到顶，积灰平台完成后进行。

利用滑模的操作平台拆卸下来的材料拼成施工平台，滑模的主平台保持不动，通过四股φ16钢丝绳与滑模主平台的辐射梁拉结提升施工，施工过程中，施工平台与筒壁进行临时固定,以保持平台的稳定。

利用四个5T的手拉葫芦交替提升平台。

浇注料和施工人员通过吊笼上下，施工过程的安全要求同筒身施工方案。

1、材料性能根据设计要求，筒壁内衬采用黑龙江必艾斯建材有限公司生产的BSJ-Y1型超轻质耐酸耐火保温浇注料，施工时严格按厂家的要求施工。

2、施工要求施工工艺流程：模板安装→拌料→混合浇注料入槽→振捣密实→浇注料固结后拆模→割缝处理。

施工时要严格按配合比下料，注意配料顺序，掌握搅拌时间，做好天气及环境温度变化的施工措施，不准使用机械振捣，只能使用专门制作的丁字型工具进行捣固。

浇注料在捣固成型固结拆除模板后，要用2.5～3mm厚的无齿锯切割伸缩缝，尺寸为1.5×1.5m,深度约为25mm。

浇注料严禁放在露天，被风吹，雨淋受湿。
