流体力学课堂实验设计方案

a. 熟悉实验器材，了解操作方法 b. 按照实验步骤进行实验操作 c. 记录实验数据，整理实验报告 d. 分析实验结果，总结实验经验
实验结果分析和结论
实验目的：验证流体力学基本原理 实验方法：描述实验步骤和操作方法 实验数据：列出实验测量的数据和结果 结果分析：对实验数据进行分析和解释 结论：总结实验结果，得出结论，提出建议和改进措施
流体力学实验台
流体力学实验仪器
流体力学实验材料
流体力学实验操作规程
流体力学实验注意事项
流体力学实验结果分析 方法
实验步骤和操作流程
单击此处输入你的项正文，文字是您思想的提炼，请尽量言简意赅的阐述观点。
单击此处输入你的项正文，文字是您思想的提炼，请尽量言简意赅的阐述观点。
a. 启动实验台，调整流量计和压力计参数 b. 进行实验操作，记录数据 c. 分析数据，得出结论
流体流动的守恒定律
能量守恒定律：流体在流动 过程中，能量保持不变。
动量守恒定律：流体在流动 过程中，动量保持不变。
质量守恒定律：流体在流动 过程中，质量保持不变。
连续性方程：描述流体在流 动过程中的质量守恒。
伯努利方程：描述流体在流 动过程中的能量守恒。
纳维-斯托克斯方程：描述 流体在流动过程中的动量守
教学评估和反馈
05
学生成绩评定方式
平时成绩：包括课堂表现、作业完成情况 等
期中考试：测试学生对基础知识的掌握程 度
期末考试：全面评估学生的学习效果
实验报告：考察学生的实验操作能力和数 据分析能力
课堂参与度：鼓励学生积极参与课堂讨论 和提问
创新思维：鼓励学生提出自己的见解和想 法，培养创新思维
教师教学质量评估
YOUR LOGO

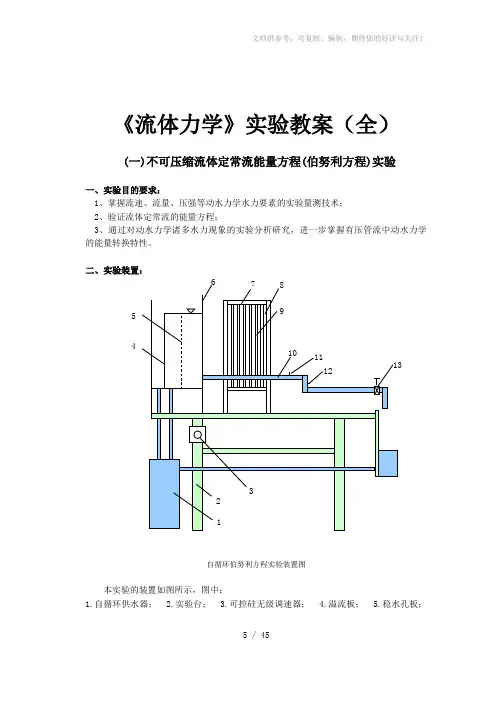

《流体力学》实验教案（全）(一)不可压缩流体定常流能量方程(伯努利方程)实验一、实验目的要求：1、掌握流速、流量、压强等动水力学水力要素的实验量测技术；2、验证流体定常流的能量方程；3、通过对动水力学诸多水力现象的实验分析研究，进一步掌握有压管流中动水力学的能量转换特性。

自循环伯努利方程实验装置图本实验的装置如图所示，图中：1.自循环供水器；2.实验台；3.可控硅无级调速器；4.溢流板；5.稳水孔板；5 / 456.恒压水箱；7.测压计；8.滑动测量尺；9.测压管； 10.实验管道； 11.测压点； 12.毕托管 13.实验流量调节阀。

三、实验原理：在实验管路中沿水流方向取n个过水截面。

可以列出进口截面(1)至截面(i)的能量方程式（i=2,3,.....,，n)选好基准面，从已设置的各截面的测压管中读出值,测出通过管路的流量,即可计算出截面平均流速ν及动压，从而可得到各截面测管水头和总水头。

四、实验方法与步骤：1、熟悉实验设备，分清各测压管与各测压点，毕托管测点的对应关系。

2、打开开关供水，使水箱充水，待水箱溢流后，检查泄水阀关闭时所有测压管水面是否齐平，若不平则进行排气调平(开关几次）。

3、打开阀13，观察测压管水头线和总水头线的变化趋势及位置水头、压强水头之间的相互关系，观察当流量增加或减少时测压管水头的变化情况。

4、调节阀13开度，待流量稳定后，测记各测压管液面读数，同时测记实验流量(与毕托管相连通的是演示用，不必测记读数)。

5、再调节阀13开度1～2次，其中一次阀门开度大到使液面降到标尺最低点为限，按第4步重复测量。

五、实验结果及要求：1、把有关常数记入表2.1。

2、量测()并记入表2.2。

3、计算流速水头和总水头。

4、绘制上述结果中最大流量下的总水头线和测压管水头线(轴向尺寸参见图2.2，总水头线和测压管水头线可以绘在图2.2上)。

六、结果分析及讨论：1、测压管水头线和总水头线的变化趋势有何不同？为什么？2、流量增加，测压管水头线有何变化？为什么？3、测点2、3和测点10 、11的测压管读数分别说明了什么问题？4、试问避免喉管(测点7)处形成真空有哪几种技术措施？分析改变作用水头(如抬高或降低水箱的水位)对喉管压强的影响情况。

《流体力学》课程实验指导书袁守利编汽车工程学院2005年9月前言1.实验总体目标、任务与要求1)学生在学习了《流体力学》基本理论的基础上，通过伯努利方程实验、雷诺实验、阻力综合实验和动量方程实验，实现对基本理论的验证。

2）通过实验，使学生对水柱（水银柱）、U型压差计、毕托管、孔板流量计、文丘里流量计等流体力学常用的测压、测流量装置的结构、原理和使用有基本认识。

2.适用专业热能与动力工程3.先修课程《流体力学》相关章节。

4.实验项目与学时分配5. 实验改革与特色根据实验内容和现有实验条件，在实验过程中，采取学生自己动手和教师演示相结合的方法，力求达到较好的实验效果。

实验一阻力综合实验一、实验目的1．观察和测试流体稳定地在等直管道中流动及通过阀门时的能量损失情况；2．掌握管道沿程阻力系数和局部阻力系数的测定方法；3．熟悉流量的测量和测定文丘里及孔板流量计的流量系数；4．熟悉毕托管的使用。

二、实验条件阻力综合实验台三、实验原理1．实验装置：图一阻力综合实验台结构示意图1.水泵电机2.水泵3.循环储水箱4.计量水箱5.孔板及比托管实验管段进水阀6.阀门阻力实验管段进水阀7. D=14mm沿程阻力实验管段进水阀8.D=14mm沿程阻力实验管段9. 阀门阻力实验管段10.孔板流量计11. 比托管12. 测阻阀门13.测压管及测压管固定板14. D=14mm沿程阻力实验管段出水阀15阀门阻力实验管段出水阀16. 孔板及比托管实验管段出水阀17.文丘里实验管段出水阀18. D=10mm沿程阻力实验管段出水阀19.管支架20. D=10mm沿程阻力实验管段21. 文丘里流量计22排水阀门2.工作原理阻力综合实验台为多用途实验装置，利用这种实验台可进行下列实验：A 、阻力实验。

1）. 两种不同直径管路的沿程阻力实验。

2）.阀门局部阻力实验。

B 、孔板流量计流量系数和文丘里流量计流量系数的测定方法。

C 、皮托管测流速和流量的方法。

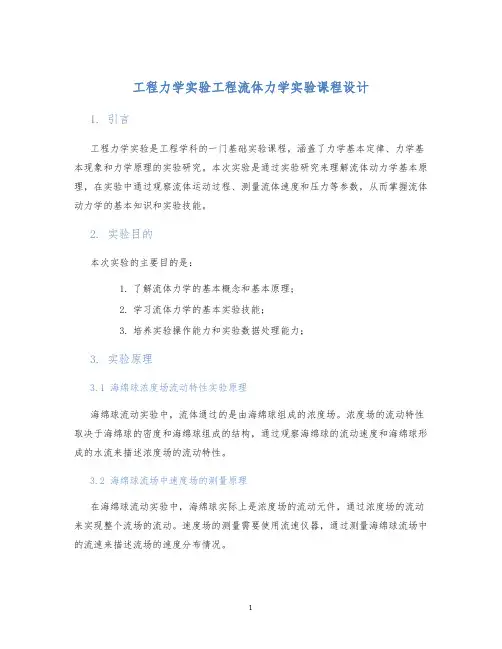

工程力学实验工程流体力学实验课程设计1. 引言工程力学实验是工程学科的一门基础实验课程，涵盖了力学基本定律、力学基本现象和力学原理的实验研究。

本次实验是通过实验研究来理解流体动力学基本原理，在实验中通过观察流体运动过程、测量流体速度和压力等参数，从而掌握流体动力学的基本知识和实验技能。

2. 实验目的本次实验的主要目的是：1.了解流体力学的基本概念和基本原理；2.学习流体力学的基本实验技能；3.培养实验操作能力和实验数据处理能力；3. 实验原理3.1 海绵球浓度场流动特性实验原理海绵球流动实验中，流体通过的是由海绵球组成的浓度场。

浓度场的流动特性取决于海绵球的密度和海绵球组成的结构，通过观察海绵球的流动速度和海绵球形成的水流来描述浓度场的流动特性。

3.2 海绵球流场中速度场的测量原理在海绵球流动实验中，海绵球实际上是浓度场的流动元件，通过浓度场的流动来实现整个流场的流动。

速度场的测量需要使用流速仪器，通过测量海绵球流场中的流速来描述流场的速度分布情况。

3.3 海绵球流场中压力场的测量原理在海绵球流动实验中，压力场是受到海绵球和流体运动产生的压力，压力场的测量需要使用差压传感器，通过测量流场中的压强差来描述流场的压力分布情况。

4. 实验设备本次实验需要使用以下设备：1.海绵球流动实验装置（包括流量计、差压传感器、电源装置等）；2.流速仪器。

5. 实验步骤5.1 海绵球浓度场流动特性实验步骤具体操作步骤如下：1.接通电源，将流速表与差压传感器接入检测设备；2.放置海绵球，开始实验；3.通过观察海绵球流动速度、水流等现象来描述浓度场的流动特性。

5.2 海绵球流场中速度场的测量步骤具体操作步骤如下：1.使用流速仪器放置在流场中心位置；2.将流速仪器与数据处理装置相连；3.根据流速仪器测量出的速度数值，来描述流场的速度分布情况。

5.3 海绵球流场中压力场的测量步骤具体操作步骤如下：1.将差压传感器接入流体管道；2.将差压传感器输出信号接入数据处理装置；3.根据差压传感器测量出的压差数值，来描述流场的压力分布情况。
