给排水管道安装施工技术规范
1、施工准备
1.1 给水排水管道工程施工前应由设计单位进行设计交底。当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。
1.2 给水排水管道工程施工前，应根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料：
1.2.1 现场地形，地貌、建筑物、各种管线和其他设施的情况；
1.2.2 工程地质和水文地质资料；
1.2.3 气象资料；
1.2.4 工程用地、交通运输及排水条件；
1.2.5 施工供水、供电条件；
1.2.6 工程材料、施工机械供应条件；
1.2.7 在地表水水体中或岸边施工时，尚应掌握地表水的水文和航运资料。在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料；
1.3结合工程特点和现场条件的其他情况和资料。
1.4给水排水管道工程施工前应编制施工组织设计。施工组织设计的内容，主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应，保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。对主要施工方法，应分别编制施工设计。
1.5 施工前测量应符合下列规定
1.5.1 施工前，建设单位应组织有关单位向施工单位进行现场交桩；
1.5.2 临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。开槽铺设管道的沿线临时水准点，每200m不宜少于1个；
1.5.3 临时水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核； 1.5.4 已建管道、构筑物等与本工程衔接的平面位置和高程，开工前应校测。
1.5.5 施工测量的允许偏差，应符合表1的规定。
表1 施工测量允许偏差
项目 允许偏差
平地 土20L（mm）
山地 土6n（mm）
导线测量方位角闭合差 土40n（”）
导线测量相对闭合差 1/3000

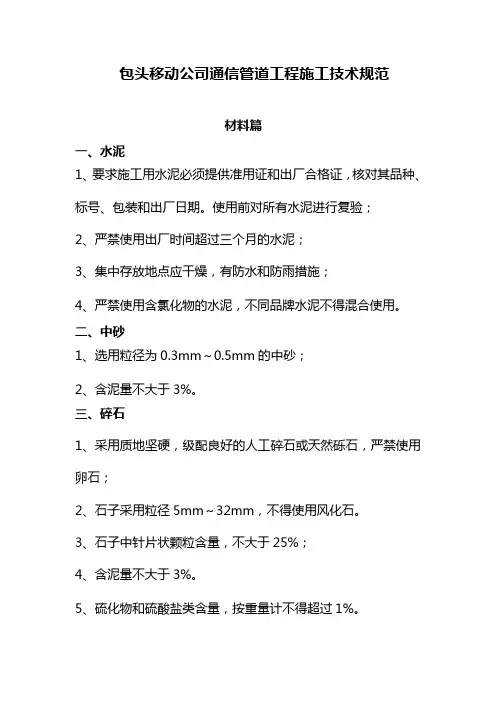

包头移动公司通信管道工程施工技术规范
材料篇
一、水泥
1、要求施工用水泥必须提供准用证和出厂合格证，核对其品种、标号、包装和出厂日期。使用前对所有水泥进行复验；
2、严禁使用出厂时间超过三个月的水泥；
3、集中存放地点应干燥，有防水和防雨措施；
4、严禁使用含氯化物的水泥，不同品牌水泥不得混合使用。
二、中砂
1、选用粒径为0.3mm～0.5mm的中砂；
2、含泥量不大于3%。
三、碎石
1、采用质地坚硬，级配良好的人工碎石或天然砾石，严禁使用卵石；
2、石子采用粒径5mm～32mm，不得使用风化石。
3、石子中针片状颗粒含量，不大于25%；
4、含泥量不大于3%。
5、硫化物和硫酸盐类含量，按重量计不得超过1%。
四、普通烧结砖
1.采用MU15.0以上一等机制普通烧结砖；
2.同一批次的砖使用前必须对其强度进行复检；
3.砌砖前应提前1-2天将砖浇水润湿，雨天作业严禁使用含水率呈饱和状态的砖。
4.严禁使用耐水性差，遇水后强度降低的炉渣砖或矽酸盐砖。
五、PE管
1、施工单位在使用前应检查PE管的规格、型号（Ø110/100mm）及外观质量符合设计要求；
2.PE管进入施工场地必须有出厂合格证及材料检验合格证；
3.PE管管身及管口不得变形，外壁上产品标识清楚；
4.PE管内外壁要均匀光滑、颜色均匀一致，无分解变色线及无明显杂质，无气泡、裂口，内壁紧密熔结、无开脱现象。
六、PVC管
1、PVC管其管身应光滑无伤痕、管孔无形变，色谱、孔径、壁厚应符合设计要求，孔径、壁厚负偏差应不大于1mm。
2、单孔双壁（PVC）波纹管，其外径一般在100mm～110mm，（也可按需生产），单根长6m；外壁上产品标识清楚。
3.材料进入施工场地，必须要有出厂合格证、产品检验合格证方可进入施工场地。
八、多孔梅花管（含接续组件）
1、多孔管其管身应光滑无伤痕、管孔无形变，色谱、孔径、壁厚应符合设计要求，孔径、壁厚负偏差应不大于1mm；
管道安装施工技术要求
管道安装施工技术要求是指在管道安装施工过程中，为确保管道系统的安全、可靠运行，考虑到安装过程中可能存在的各种问题，规定了相应的技术要求，包括安装前的准备工作、材料选用、施工方法、检验验收等方面。下面是一些管道安装施工技术要求的详细介绍。
一、安装前准备工作
在进行管道安装施工之前，需要进行一系列的准备工作，包括施工图纸的审核、设备的准备与验收、安全保护措施的设计等。
2.设备的准备与验收：准备施工所需的设备、工具、器材，并进行验收检查，确保设备的完好性和质量可靠。
3.安全保护措施的设计：根据施工现场的特点，制定相应的安全保护措施，采取必要的措施保障施工人员的安全。
二、材料选用
材料的选用对管道系统的安装质量和使用寿命起到至关重要的作用，需要严格按照设计要求选择合适的材料，并检查材料的质量。
1.管材的选择：根据管道的运行条件和介质特性，选择合适的管材材质和规格，并检查管材外观是否有缺陷。
2.连接件的选择：根据管道连接方式的要求，选择合适的连接件，如法兰、管件等，并严格按照要求进行连接。
3.支吊架的设计：根据管道的重量和受力情况，设计合理的支吊架，并进行强度计算，保证支吊架的质量和稳定性。 三、施工方法
管道的安装方式有很多种，如焊接、螺纹连接、法兰连接等，具体的施工方法要在合同和设计要求的基础上确定。
1.管道的定位：根据设计要求，确定管道的布置位置和方向，标识出管道支点、法兰连接点等，并采取必要的措施保证定位的准确性。
2.焊接方法：选择适用的焊接方法，如电弧焊、气焊、埋弧焊等，对焊接工艺参数进行控制，保证焊接质量和连接的可靠性。
3.检查与试验：在管道安装过程中，进行必要的检查和试验，如焊缝的无损检测、接头的压力试验等，确保管道的质量符合要求。
四、检验验收
在管道安装施工结束后，需要进行检验与验收，确保管道系统的可靠性和安全运行。
1.焊缝的检查：对焊缝进行外观检查和无损检测，确保焊接质量符合要求。
管道施工技术方案
一、工程概况：
1、本工程工艺管道主要由油系统部分、给排水部分组成，工程主要用到下列材质的管材：
⑴油系统的工艺配管采用材质为20#钢的无缝钢管。
⑵给排水部分：20#无缝钢管和镀锌钢管、铸铁管和钢筋混凝土管。
2、施工总体原则：施工中遵循先地下后地上，在不影响设备就位安装前提下，先施工工艺管网，然后各单体连头，管道连头前应具备以下条件：
⑴与管道有关的土建工程经检查合格，满足安装要求。
⑵与管道连接的设备、机泵找正合格、灌充水试验完毕。
⑶管材、管件及阀门等已检验合格，并具备有关的技术证件。
⑷管材、管件及阀门等已按设计要求核对无误，内部清理干净。
⑸必须在管道安装前完成的有关工序进行完毕。
3、施工准备
⑴施工前熟悉图纸及施工规范、熟悉工艺流程、管道材质、工作压力、工作温度、介质及流向，熟悉管道的敷设、防腐、保温等要求，做到心中有数。
⑵对施工图详细审查：查对管道的流程、走向、标高等有无错、漏、碰、不一致或不清楚的地方，同时详细校对材料表中管材、阀件等材质、规格、型号、数量。
⑶根据设计蓝图及施工规范，编制可操作的施工作业指导书，并做好施工技术交底。
二、钢制管道施工技术方案
1、原材料的检查验收
⑴管材、阀件等原材料到货后，做好检查验收工作。根据定货合同及装单核实其规格、数量，并检查其外观质量。对于阀门应检查阀体外面有无砂眼、气孔、裂纹等缺陷，检查阀体配带螺栓紧固程度,手轮是否转动灵活，对于电动阀门应检查齿轮箱内是否清洁，传动齿轮是否有锈蚀和裂纹，啮合是否良好，电机有无受潮，各部件是否完整无缺，如有必要应进行动试验。 ⑵法兰盖表面应光滑，无裂纹、毛刺、径向沟槽以及其他影响法兰强度和密封的缺陷，检查螺栓孔位置，孔中心直径距离、厚度、密封面等各部位尺寸是否与设备、容器相配套。检查螺栓、螺母的螺纹应该是完整，无毛刺、伤疤、断丝等缺陷、螺栓端面平整，与中心线垂直，螺栓弯曲度＜4/1000。
