机械设计---轴承计算题

  • 格式：doc
  • 大小：302.00 KB
  • 文档页数：5

1 1. 图4所示一对角接触球轴承支承的轴系，轴承正安装（面对面），已知两个轴承的径向载荷分别为Fr1=2000N，Fr2=4000N,轴上作用的轴向外载荷KA=1000N，轴承内部派生轴向力S的计算式为S=0.7Fr，当轴承的轴向载荷与径向载荷之比Fa/Fr>e时，X=0.41，Y=0.87；Fa/Fr≤e时，X=1，Y=0，e=0.68；载荷系数fp=1.0.试计算：

（1）两个轴承的轴向载荷Fa1、Fa2;

（2）两个轴承的当量动载荷P1、P2

1. 解 （1）S1=0.7Fr1=0.7×2000=1400N

S2=0.7Fr2=0.7×4000=2800N

S1、S2方向如第29题答案图。

 S1+KA=1400+1000=2400N

轴承1“压紧”，Fa1=S2-KA=1800N „„„„„„（3分）

轴承2“放松”，Fa2=S2=2800N „„„„„„（3分）

（2）eFFra9.02000180011

NFYFXfParp2386)180087.0200041.0(0.1)(11111„（3分）

eFFra7.04000280022

NFYFXfParp4076)280087.0400041.0(0.1)(22222

2.下图所示为一对角接触球轴承支承的轴系，轴承正安装（面对面），已知两个轴承的径向载荷分别为1RF=2000N，2RF= 4000N，轴上作用的轴向外加载荷XF =1000N,轴承内部附加轴向力SF的计算为SF=0.7RF，当轴承的轴向载荷与径向载荷之比ARFF＞e时，X= 0.41，Y= 0.87，当ARFF≤e，X=1，Y= 0，e = 0.68，载荷系数fp = 1.0，试计算：

2 （1）两个轴承的轴向载荷FA1、FA2； （2）两个轴承的当量动载荷P1、P2。

解：（1）1122120.70.720001400............................10.70.740002800...........................1140010002400.........................1SRSRSXSFFNFFNFFF分分分

轴承1为压紧端，轴承2为放松端…………………………………1分

1222800100018002800AASFNFFN…………………………………….2分

(2)111111111222218000.90.68,0.41,0.87..........................12000()20000.410.8718002386...............128000.70.68,0.41,0.87..........................14000ARpRAARFeXYFPfXFYFNFeXYF分分22222()40000.410.8728004076..............1FRAPfXFYFN分分

3．一对46210角接触球轴承反安装，如图1所示。已知轴承1和轴承2 的径向载荷分别为R1=2000N,R2=4000N,轴上作用的轴向载荷Fa=800N(指向轴承2)，轴承的派生轴向力S的计算式S=0.68R，e=0.68，X=0.41,Y=0.87。轴承载荷有轻微冲击，载荷系数fF=1.2，工作温度不大于120C。试求：

(1) 轴承1和轴承2的轴向载荷A1和A2；

(2) 轴承1和轴承2的当量动载荷P1和P2。

解:(1)计算轴承的轴向载荷

S1=0.68R1=0.68×2000=1360 N

S2=0.68R2=0.68×4000=2720 N

S1、S2方向见图2

因为Fa+ S2=800+2720=3520 N＞S1

所以 轴承1“压紧”，A1= Fa+

S2=800+2720=3520 (2分)

轴承2“放松”，A2= S2=2720 N(2分)

（2）计算轴承的当量动载荷

轴承1 A1/R1=3520/2000=1.76＞e=0.68,则取

X1=0.41,Y1=0.87

P1=fF(X1R1+Y1A1)

=1.2×(0.41×2000+0.87×3520)=3882.4 N (2分)

轴承2 A2/R1=2720/4000=0.68≤e=0.68,则取

X2=1,Y2=0

P2=fFX2R2

=1.2×1×4000=4800 N (2分)

图2 第六大题第23小题答案图

3

4. 某轴用一对同型号角接触球轴承支承，受力情况如图所示。已知：内部轴向力SF＝0.68RF，e＝0.68。当RAFF≤e时，X＝1，Y＝0；当RAFF＞e时，X＝0.41，Y＝0.87。问哪个轴承的寿命低？

解：（1）1168.0RsFF＝2720400068.0（N） ―――――――――1.5分

2268.0RsFF＝1700250068.0（N） ―――――――――1.5分

（2）260090017002xsFF（N）＜27201sF（N）

故 1AF27201sF（N） ――――――――――――――――3分

182090027201xsFF（N）＞17002sF（N）

故 2AF18201xsFF（N） ―――――――――――――3分

eFFRA68.04000272011，则X＝1，Y=0。

则 )2720040001()(1111P1PARPfFYFXfF＝4000Pf（N）

――――――――――――――――――3分

728.02500182022RAFF＞e，则 X＝0.41，Y＝0.87。

则 )182087.0250041.0()(2222P2PARPfFYFXfF

Pf3500（N） ――――――――――――――― ――3分

由于 P1F＞P2F ，故轴承1的寿命短。

5.图示为一蜗杆轴用两个角接触球轴承支承。已知蜗杆所受轴向力xF＝580N，两轴承的径Fx=900NFR1=4000NFR2=2500N12

4 向力为：1RF＝935N，R2F＝1910N，载荷性质系数Pf＝1.1。试计算两个轴承的当量动载荷。

注：＊内部轴向力SF＝eFR， e＝0.36。

＊ 当 RAFF≤e时，X＝1，Y＝0；当RAFF＞e时，X＝0.41，Y＝0.87。

解：（1）)(6.336)(93536.036.011NNFFRs ――2分

)(6.687)(191036.036.022NNFFRs

―― 2分

（2）)(6.12675806.6872NFFxs ＞)(6.3361NFs

故 )(6.126721NFFFxsA ―――――――――――3分

)(4.2435806.3361NFFxs＜)(6.6872NFs

故 )(6.68722NFFsA ―――――――――――――－3分

（3）36.19356.126711RAFF＞e，故 41.01X，87.01Y

78.1634)6.126787.093541.0(1.1)(11111ARPPFYFXfF（N）

eFFRA36.1019106.68722，故 12X，02Y

2101)6.687019101(1.1)(22222ARPPFYFXfF（N） ―――――4分

6. 如图所示的轴系，轴系受力如图所示，请确定每个滚动轴承所受的轴向力大小。其中FR1=20KN，FR2=2KN，Fa=5KN，内部轴向力S=0.7FR。

解： S1=14KN S2=1.4KN （2分） 12FxFR1FR2

5 S2+Fa=1.4+5=6.4KN

轴承1被放松 轴承2被压紧 (2分)

Fa1=14KN Fa2=9KN （4分

7. 一机械传动装置，采用一对角接触球轴承，暂定轴承型号为7307AC。已知轴承载荷R1=1200 N，R2=2050 N，FA=880 N，转速n=5000 r/min，运转中受中等冲击，预期寿命Lh=2000

h，试问所选轴承型号是否恰当？（注：70000AC型轴承的内部轴向力为0.7R；对70000AC型轴承，e=0.68；当A/R> e时，X=0.41、Y=0.87；当A/Re时，X=1、Y=0；fT=1；fF=1.5；7307AC轴承的径向额定动载荷 C=32800 N。）（14分）

解：（1）先计算轴承1、2的轴向力A1、A2：

两个70000AC型轴承的内部轴向力为

11220.70.71200840N0.70.720501435NSRSR

因为 21N 1720880840SFSA

所以 N172012AFSA， N84011SA

（2）计算轴承1、2的当量动载荷：

70000AC型轴承e=0.68，而

68.084.02050172068.07.012008402211RARA

所以X1=0.41、Y1=0.87；X2=0.41、Y2=0.87。故径向当量动载荷为

120.4112000.878401222.8 N0.4120500.8517202302.5 NPP

（3）计算所需的径向额定动载荷C

因两端选择同样尺寸的轴承，而P2＞P1，故应以轴承2的径向当量动载荷P2为计算依据。

N 05.2913020001050006015.23025.110603/163/1622hTPLnfPfC

因为 C2＜C，故所选7307AC轴承合适。

合集下载

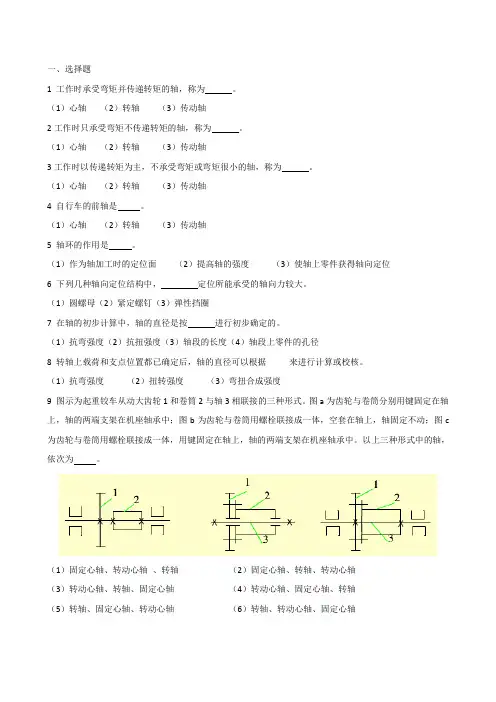

机械设计基础2练习题--轴
