光学镜片加工技术

光学镜片模技术(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--光学镜片模造技术前言：1:传统玻璃光学镜片：2:非球面镜片：3:玻璃材质非球面镜片：4:玻璃镜片制作方法与制程数比：5:模造加工方式：6:模造加工设备：7:模造用玻璃特性与玻璃粗胚：结语：光学镜片模造技术～前言所谓玻璃镜片模造加工法是先将玻璃素材加热软化，之后利用具有高精密表面的成型模具加压转写制成非球面形状。

根本上模造加工法属于热作加工技术，模造非球面镜片要求～以下的形状精度，而且模造加工法是由许多关键技术构成。

1:传统玻璃光学镜片传统玻璃光学镜片通常是利用高温将玻璃素材溶化作成镜片粗胚，之后经过研削、研磨制成球面状镜片。

2:非球面镜片在光学领域中非球面镜片具有消除收差、可简化系统镜片数量，高性能，可小型化等优点，不过非球面镜片不易利用研削、研磨加工刊式大量制作，尤其是属于冷作技术的研削加工，理论上几乎无法获得高精度非球面状镜片。

3:玻璃材质非球面镜片虽然塑料射出戌形法可以大量制作树脂材质非球面镜片，不过玻璃的高折射率、低复折射率、低色收差、耐高温、高稳定性等物理特性远比树脂镜片优秀，因此玻璃材质非球面镜片一直被视为高附加价值光学组件。

82年美国柯达首度将非球面模造光学镜片应用于传统相机，从此玻璃材质非球面镜片正式进入消费性领域。

4:玻璃镜片制作发方法与制程数比(图一)(下图)是传统球面玻璃镜片的制作过程，相较之下80年代发展的模造玻璃加工法可简化其中大约十个制程，换言之，模造加上技术除了可改善作业环境之外，更可迅速获得大量的玻璃材质!非球面镜片达到量产经济效益。

如下将要深入探讨模造加工法的精密成形设备、制程、玻璃特性、模具材料、模具加工、成形技术以及成形实例。

5:模造加工方法:模造法可分为直接压缩方式(dircct prcss)与预热压缩方式(re-hcat press)两种，直接压缩方式将黏度为Pa从导管流出的溶融状玻璃，流入温度比玻璃转移点低的精密金属模具内压缩成形:预热压缩方式是将黏度为Pa，表面涂有脱模剂的玻璃粗胚预先加热，之后放置于精密金属模具内压缩成形。

光学镜片加工流程光学镜片是光学仪器中不可或缺的一部分，它的加工对于光学仪器的性能和精度有着至关重要的影响。

下面将详细介绍光学镜片的加工流程。

首先，光学镜片的加工需要进行材料的选择。

常见的光学镜片材料有光学玻璃、晶体和塑料等。

不同的材料有着不同的特性，因此在选择材料时需要根据具体的使用要求和加工难度进行综合考虑，以确保最终产品的性能和质量。

接下来是光学镜片的粗加工。

粗加工是指在材料初始加工阶段对光学镜片进行初步成型。

这一阶段通常采用机械加工或者化学加工的方式，通过切削、磨削、抛光等工艺，将材料加工成初步形状，并且去除表面的粗糙度，为后续的精加工做好准备。

然后是光学镜片的精加工。

精加工是在光学镜片经过粗加工后，对其进行精细加工和表面处理。

这一阶段需要采用高精度的加工设备和工艺，如光学加工机床、超精密磨削机等，以确保光学镜片的表面精度和光学性能达到要求。

在精加工过程中，需要严格控制加工参数，避免产生划痕、气泡和其他缺陷，保证光学镜片的质量。

最后是光学镜片的表面处理。

表面处理是指对光学镜片表面进行涂膜、镀膜或者抛光处理，以提高其光学性能和耐磨性。

不同的应用场景需要不同的表面处理方式，因此在进行表面处理时需要根据具体要求选择合适的工艺，以确保最终产品的性能和稳定性。

总的来说，光学镜片的加工流程包括材料选择、粗加工、精加工和表面处理四个主要阶段。

在每个阶段都需要严格控制加工参数，保证加工质量和稳定性。

只有这样，才能生产出高质量的光学镜片，满足不同光学仪器的需求。

光学镜片生产工艺光学镜片是一种广泛应用于眼镜、相机、显微镜等光学设备中的关键部件。

其生产工艺的精密性和复杂性对于镜片的质量和性能起着决定性的作用。

本文将介绍光学镜片的生产工艺，包括材料的选择、加工工艺以及常见的光学镜片制造方法。

一、材料的选择光学镜片的材料选择对于镜片的光学性能和使用寿命有着至关重要的影响。

常见的光学镜片材料包括玻璃和塑料。

玻璃材料具有较高的折射率和透过率，适用于高精度光学镜片的制造。

塑料材料则具有较低的成本和较高的抗冲击性能，适用于一些低成本的光学镜片。

二、加工工艺1. 切割：将材料切割成所需尺寸的坯料。

切割工艺的精确度和平整度直接影响到后续加工工艺的实施。

2. 磨削：通过磨削工艺将切割好的坯料进行修整和精加工。

磨削工艺的精度和表面质量对于光学镜片的成像质量有着重要的影响。

3. 抛光：在磨削工艺后，使用抛光工艺进一步提高镜片的表面光洁度和平整度。

抛光工艺通常采用机械抛光和化学抛光两种方法。

4. 镀膜：针对特定的光学要求，通过镀膜工艺在镜片表面镀上一层薄膜，以改善镜片的透过率、反射率等光学性能。

三、光学镜片制造方法1. 球面镜片制造方法：球面镜片是最常见的一种光学镜片，其制造方法相对简单。

首先，选择适当的材料进行切割成圆形坯料，然后进行磨削和抛光工艺，最后进行镀膜。

2.非球面镜片制造方法：非球面镜片是近年来发展起来的一种新型光学镜片，其表面形状不再是球面，而是根据特定的光学要求设计的。

非球面镜片的制造方法相对复杂，常见的方法有以下几种：(1) 数控加工：利用数控机床进行精密的加工，根据设计的非球面曲线进行切削和抛光。

(2) 压制法：将热塑性材料加热至软化状态，然后通过模具进行压制，使其形成非球面镜片的形状。

(3) 电解抛光：利用电解抛光的原理，在电解液中加工镜片，通过控制电解液的浓度和电流密度，实现非球面镜片的精密加工。

四、光学镜片的质量控制光学镜片的质量控制是生产过程中至关重要的一环。

光学镜片生产工艺光学镜片生产工艺是指在光学仪器制造过程中，对镜片进行加工和制造的一系列工艺和流程。

镜片是光学仪器中重要的光学元件，其质量好坏直接影响到光学仪器的成像质量。

下面将介绍光学镜片生产工艺的主要步骤和要点。

一、材料选择光学镜片的材料选择十分重要，常见的材料有光学玻璃、石英玻璃、塑料等。

不同的应用场景和要求，需要选择不同的材料。

材料的选择要考虑透光性、折射率、色散性、热稳定性等因素。

二、制备镜片坯料镜片坯料是制造光学镜片的基础，其制备过程主要包括原料熔化、坯料制备和坯料成型。

原料熔化是将选定的材料加热至熔化状态，然后冷却凝固成坯料。

坯料制备是对坯料进行切割、研磨和抛光等处理，使其达到所需的形状和表面质量。

坯料成型是利用模具将坯料压制成所需的形状。

三、精加工精加工是对镜片进行最终加工和修饰的过程，包括研磨、抛光和镀膜等环节。

研磨是利用研磨材料对镜片表面进行磨削，以去除表面的瑕疵和不均匀性。

抛光是在研磨的基础上，利用抛光剂对镜片进行进一步的加工和修饰，使其表面光滑度更高。

镀膜是将一层或多层薄膜沉积在镜片表面，以改变其光学性能，如增强透光性或减少反射。

四、质检和测试在光学镜片生产工艺的每个环节中，都需要进行严格的质检和测试。

质检是对镜片的外观、尺寸、光学性能等进行检验，以确保其质量符合要求。

测试是利用光学仪器对镜片的透光性、折射率、色散性等性能进行测试，以验证其光学性能是否满足设计要求。

五、清洁和包装清洁是镜片生产工艺中非常重要的一步，任何污染物都会影响镜片的光学性能。

清洁过程包括去除尘埃、油污和指纹等，常用的清洁方法有气体吹扫、超声波清洗和纯水冲洗等。

清洁后，镜片需要进行包装，以保护其表面不受损坏和污染。

光学镜片的生产工艺需要高精度的机器设备和熟练的操作技术。

在每个环节中，都需要严格控制各项工艺参数，以确保镜片的质量和性能。

同时，还需要不断进行工艺改进和创新，以满足不同领域对光学镜片的需求。

光学镜片生产工艺是一项综合性的工艺，涉及材料选择、坯料制备、精加工、质检和测试等多个环节。

光学镜片研磨工序基础知识
1. 研磨的目的及基本原理
目的：
去除精磨的破坏层，达到规定的外观限度要求。

精修面形，达到圆面规定的曲率半径R值，满足面本数NR要求及光圈局部的曲率允差（亚斯）的要求。

基本原理：通过机械的运动，经过研磨皿、研磨剂与玻璃之间的化学作用，从而达到精度抛光的目的。

2. 所需治具的种类及用途
研磨皿：用来精磨镜片。

夹具：用来盛装镜片，进行精磨。

中继治具：皿具与机台之间的接头，可调节同轴度及高度。

合皿：用来修复钻修皿精度。

钻修皿：用来修正研磨皿精度。

3. 研磨的主要控制点
外观检查：有无定点、伤痕、砂目、破裂、青蛙皮、腐蚀等。

面精度检查：亚斯、垂边、面本数是否在标准内。

研磨量检查：是否在标准范围内。

4. 研磨机台特性
LR（推拉机）：来回推拉摆幅，适于加工R值较大的凹凸面镜片。

平摆机：平面旋转摆幅，适用于加工△H半径大且精度高的镜片。

LP-330：随研磨皿半径（R）值摆幅，适于加工R值小的凹凸面镜片。

5. 作业注意事项
加工前：了解相应部番之作业标准书，确认加工条件是否符合标准，压力、时间、研磨粉、研磨皮等。

加工时：进行首件检查，确认面精度状况，确保研磨量在标准范围内。

加工后：及时检查镜片的外观和面精度，确保符合要求。

光学镜片加工要求下面就是光学镜片加工的要求啦。

一、原料方面。

1. 这原料得是高品质的。

就好比你做饭，食材不好，做出来的饭能好吃吗？对于光学镜片，要是原料有瑕疵，后面再怎么加工都白搭。

不能有明显的杂质、气泡之类的东西。

这就像你吃的蛋糕里不能有沙子一样，那多硌应人呐。

2. 原料的光学性能得稳定。

你想啊，如果光学性能一会儿一个样，那这镜片做出来，看东西不得像喝醉了酒似的，晕乎乎的。

二、切割阶段。

1. 切割尺寸要精准。

这就像裁缝做衣服，尺寸错了，衣服要么大得像麻袋，要么小得勒死人。

光学镜片切割尺寸不对，就没法安装到镜框或者仪器里。

误差得控制在很小的范围内，就像走钢丝一样，不能歪太多。

2. 切割面要平整光滑。

你可以想象一下，要是切割面坑坑洼洼的，就像月球表面似的，那光线在镜片里传播的时候，肯定会被这些小坑洼搞得乱七八糟，成像质量肯定好不了。

三、研磨和抛光环节。

1. 研磨的时候，形状要磨得准确。

如果要做个圆形镜片，你不能给磨成椭圆的或者歪歪扭扭的形状，那就不是个正经镜片啦。

这就好比你画个圆，不能画成个土豆形状吧。

2. 抛光那可是个细致活。

镜片表面得抛得像镜子一样光亮。

要是抛得不好，就像雾蒙蒙的玻璃，透过这样的镜片看东西，就像隔着一层纱，啥都看不清楚。

而且抛光的均匀性很重要，不能有的地方亮，有的地方暗，那可不行，得全方位的亮晶晶。

四、镀膜部分。

1. 镀膜要均匀。

这镀膜就像给镜片穿衣服，要是衣服这里厚那里薄，肯定不好看也不实用。

不均匀的镀膜会导致镜片不同地方的光学性能不一样，看东西就会有偏差。

2. 镀膜的附着力要强。

你不能这膜轻轻一擦就掉了，那这镀膜还有啥用？就像你手机上贴的膜，要是一抠就掉，那还不如不贴呢。

而且这镀膜还得有合适的厚度，太厚了会影响镜片的透光性，太薄了又起不到该有的作用。

镜片制造工艺介绍镜片是光学仪器中不可或缺的组成部分，广泛应用于摄影、眼镜、显微镜、望远镜等领域。

镜片的制造工艺十分复杂，涉及多个环节和技术。

下面将对镜片制造的主要工艺进行介绍。

1.原材料选择：镜片制造的首要步骤是选择适合的原材料。

常用的镜片材料包括玻璃、塑料、陶瓷等。

不同的应用领域对镜片的要求不同，因此要根据具体需求选择合适的材料。

2.磨削和抛光：磨削是制造镜片的关键步骤，是将粗糙的原料加工成平滑曲面的过程。

磨削通常使用硬度较高的研磨材料进行，如金刚石。

抛光则是在磨削后进一步提高表面光洁度和质量。

3.研磨和拋光：研磨是将镜片加工到所需形状和精度的过程，常见的研磨方法有平面研磨和球面研磨。

拋光则是在研磨后进一步提高表面光洁度和平整度。

4.镀膜：为了改善镜片的透过率和反射率，提高其光学性能，通常需要进行镀膜处理。

镀膜的原理是将一层或多层特定材料沉积在镜片表面上，形成一定的膜层。

常见的膜层有增透膜、反射膜等。

5.验收和测试：制造好的镜片需要进行严格的验收和测试，以确保其品质符合要求。

常见的测试项目包括表面质量、平整度、透过率、反射率、焦距等。

6.快速成型技术：随着技术的发展，传统的镜片制造工艺已经无法满足一些特殊要求。

因此，快速成型技术逐渐应用于镜片制造中。

快速成型技术包括激光成型、光固化等，能够实现复杂形状的镜片制造。

总之，镜片制造工艺包括原材料选择、磨削和抛光、研磨和拋光、镀膜、验收和测试等环节。

这些环节都需要严格的操作和控制，以保证制造出高质量的镜片。

随着科技的进步，镜片制造技术也在不断创新，未来的镜片制造工艺将会更加高效和精确。

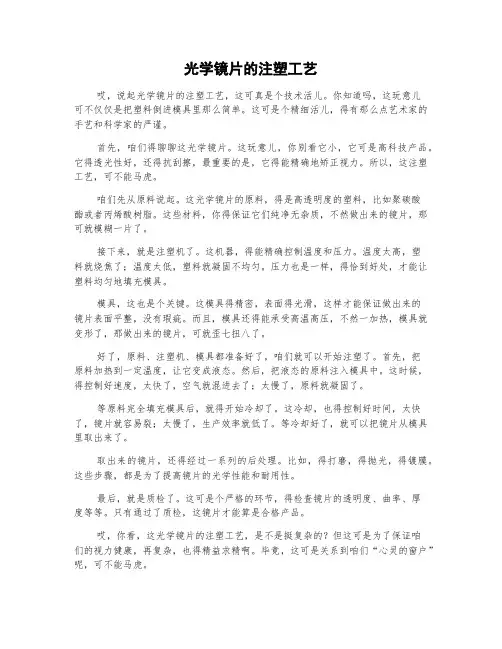

光学镜片的注塑工艺哎，说起光学镜片的注塑工艺，这可真是个技术活儿。

你知道吗，这玩意儿可不仅仅是把塑料倒进模具里那么简单。

这可是个精细活儿，得有那么点艺术家的手艺和科学家的严谨。

首先，咱们得聊聊这光学镜片。

这玩意儿，你别看它小，它可是高科技产品。

它得透光性好，还得抗刮擦，最重要的是，它得能精确地矫正视力。

所以，这注塑工艺，可不能马虎。

咱们先从原料说起。

这光学镜片的原料，得是高透明度的塑料，比如聚碳酸酯或者丙烯酸树脂。

这些材料，你得保证它们纯净无杂质，不然做出来的镜片，那可就模糊一片了。

接下来，就是注塑机了。

这机器，得能精确控制温度和压力。

温度太高，塑料就烧焦了；温度太低，塑料就凝固不均匀。

压力也是一样，得恰到好处，才能让塑料均匀地填充模具。

模具，这也是个关键。

这模具得精密，表面得光滑，这样才能保证做出来的镜片表面平整，没有瑕疵。

而且，模具还得能承受高温高压，不然一加热，模具就变形了，那做出来的镜片，可就歪七扭八了。

好了，原料、注塑机、模具都准备好了，咱们就可以开始注塑了。

首先，把原料加热到一定温度，让它变成液态。

然后，把液态的原料注入模具中。

这时候，得控制好速度，太快了，空气就混进去了；太慢了，原料就凝固了。

等原料完全填充模具后，就得开始冷却了。

这冷却，也得控制好时间，太快了，镜片就容易裂；太慢了，生产效率就低了。

等冷却好了，就可以把镜片从模具里取出来了。

取出来的镜片，还得经过一系列的后处理。

比如，得打磨，得抛光，得镀膜。

这些步骤，都是为了提高镜片的光学性能和耐用性。

最后，就是质检了。

这可是个严格的环节，得检查镜片的透明度、曲率、厚度等等。

只有通过了质检，这镜片才能算是合格产品。

哎，你看，这光学镜片的注塑工艺，是不是挺复杂的？但这可是为了保证咱们的视力健康，再复杂，也得精益求精啊。

毕竟，这可是关系到咱们“心灵的窗户”呢，可不能马虎。

镜片加工流程步骤一、镜片加工流程概述镜片加工是指将原始的光学玻璃或塑料材料加工成适合人眼使用的光学镜片的过程。

镜片加工流程包括镜片设计、切割、打磨、抛光、镀膜等多个环节。

下面将详细介绍每个环节的具体步骤。

二、镜片设计镜片设计是镜片加工的第一步，也是最关键的一步。

镜片设计师需要根据使用者的视力、眼睛的特点以及眼镜的用途等因素进行设计。

设计师会利用计算机辅助设计软件进行设计，确定镜片的曲率、度数和位置等参数。

三、切割切割是将原始材料切割成适合镜框使用的大小。

首先，根据设计要求，将原始材料切割成适当大小的块状。

然后，使用数控切割机将块状材料切割成近似形状的镜片。

最后，使用粗磨工具去除边缘的毛刺，使镜片光滑。

四、打磨打磨是将切割好的镜片进行精细加工的过程。

首先，将镜片放入研磨机中，使用研磨盘对镜片进行初步研磨。

然后，使用更细的研磨盘对镜片进行精细研磨，使镜片的表面更加光滑。

最后，使用抛光机对镜片进行抛光，进一步提高镜片的光滑度和透明度。

五、抛光抛光是在打磨的基础上，进一步提高镜片的光滑度和透明度。

抛光过程中，将镜片放入抛光机中，使用抛光剂和抛光盘对镜片进行抛光。

抛光剂中含有微小的磨料，可以去除镜片表面的微小瑕疵，使镜片更加光滑。

六、镀膜镀膜是为了增加镜片的光学性能和美观度。

镀膜过程中，将镜片放入真空镀膜机中，使用高温和真空环境下的蒸发或溅射技术，将金属或非金属材料蒸发或溅射到镜片表面。

镀膜层可以增加镜片的耐磨性、防反射性和防紫外线性能，同时也可以改善镜片的外观。

七、质检质检是镜片加工流程中的最后一步，也是非常重要的一步。

质检人员会对加工好的镜片进行严格的检查，确保镜片符合质量标准。

质检内容包括镜片的度数、曲率、表面质量、镀膜的均匀性等。

只有通过质检的镜片才能进入下一步的组装和销售环节。

八、总结镜片加工流程是一个复杂而精细的过程，需要经过多个环节的加工和检验。

每个环节都有其独特的工艺和要求。

只有在每个环节都严格控制质量，才能生产出优质的镜片产品。
