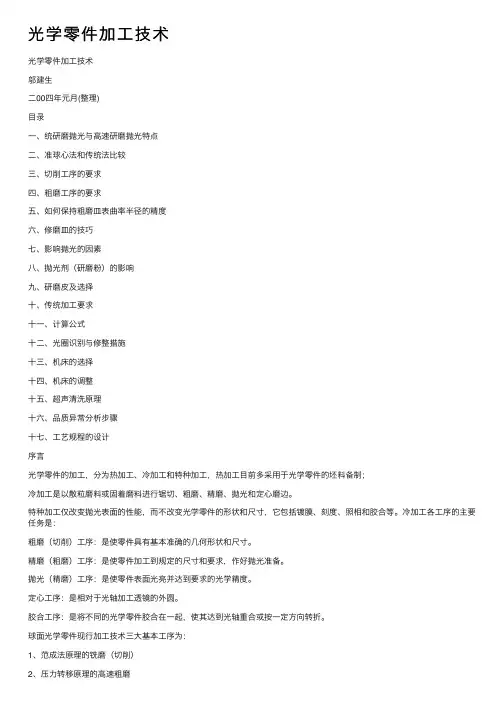

光学零件加工技术
邬建生
二 00 四年元月(整理)
目录
一、统研磨抛光与高速研磨抛光特点
二、准球心法和传统法比较
三、切削工序的要求
四、粗磨工序的要求
五、如何保持粗磨皿表曲率半径的精度
六、修磨皿的技巧
七、影响抛光的因素
八、抛光剂(研磨粉)的影响
九、研磨皮及选择十、传统加工要求十一、计算公式十二、光圈识别与修整措施十三、机床的选择十四、机床的调整十五、超声清洗原理十六、品质异常分析步骤十七、工艺规程的设计
光学零件的加工,分为热加工、冷加工和特种加工,热加工目前多采用于光学零件的坯料备制;
冷加工是以散粒磨料或固着磨料进行锯切、粗磨、精磨、抛光和定心磨边。
特种加工仅改变抛光表面的性能,而不改变光学零件的形状和尺寸,它包括镀膜、刻度、照相和胶合等。冷加工各工序的主要任务是:
粗磨(切削)工序:是使零件具有基本准确的几何形状和尺寸。精磨(粗磨)工序:是使零件加工到规定的尺寸和要求,作好抛光准备。抛光(精磨)工序:是使零件表面光亮并达到要求的光学精度。定心工序:是相对于光轴加工透镜的外圆。
胶合工序:是将不同的光学零件胶合在一起,使其达到光轴重合或按一定方向转折。
球面光学零件现行加工技术三大基本工序为:
1、范成法原理的铣磨(切削)
2、压力转移原理的高速粗磨
3、压力转移原理的高速抛光。
范成法原理的铣磨(切削),虽然加工效率较高,但其影响误差的因素较多,达到较高精度和较粗糙度较困难。压力转移原理的准球心高速粗磨和高速抛光,零件受力较均匀,加工效率也较高,但必须预先准确修整磨(模)具的面形,才能保证零件的面形精度。准确修整面形精度需要操作者的经验和技巧,而且需反复修整。
一、传统研磨与高速研磨特点
1. 传统研磨
传统研磨也叫古典研磨,它是一种历史悠久的加工方法
其主要特点是:
(1)采用普通研磨机床或手工操作;
(2)要求人员技术水平较高;
(3)研磨材料多采用散砂(研磨砂)抛光沥青
(4)抛光剂是用氧化铈或氧化铁;
(5)压力用加荷重方法实现虽然这种方法效率低 , 但加工精度较高所以,目前仍被采用。
2. 高速研磨抛光一般是指准球心法(或称弧线摆动法)。其主要特点是:
(1)采用高速、高压和更有效的利用抛光模,大大提高了抛光效率
(2 )压力头围绕球心做弧线摆动,工作压力始终指向球心,也是靠球模成型的。
3. 范成法
准球心法对机床的精度要求较低 , 加工方法和传统法相近,易于实现,用的较广;范成法对机床精度及调整要求较高,目前很少采用。
二、准球心法和传统法较
1. 准球心法
抛光模(或镜盘)绕镜盘(或抛光模)的曲率中心作弧线摆动,而压力方向始终对准球心,因此镜盘所承受的是恒压,给均匀抛光创造了条件。
2. 传统法
是平面摆动,重压块垂直加压,其压力随摆角而变化,因而容易造成不均匀抛光。加压采用弹簧或气压方式,力比较恒定 .平稳。而传统研磨抛光法用重压块加压,体积大,振动大。
三、球面研磨对镜盘的考虑
1. 镜盘张角不宜过大,以便于光圈稳定,在多行的镜盘中,张角不宜大于
140 °;对于三块镜片一盘,若超过 140°影响也不大。
2. 弹性上盘能承受高速研磨中的高速高压,但镜盘必须装得正。刚性上盘
1.胶球模轴向定位基准要符合,切削、粗磨厚度控制的基准面以及高速研磨中准球心所需要的基准面(假如镜盘装在主轴上)
2.承座(定位孔)轴线与球面法线重合、深度一致;
3. 曲率半径与被粘结面曲率半径要合理
4. 承座(定位孔)与胶球模轴向基准面间的相对尺寸一致,并有消气孔
5. 粘结胶程度足够;粘结面积足够;粘结温度合适。
三、对切削工序的要求
一是切削出的球面面形要规则,曲率半径要达到工艺规定的公差范围;二是表面粗糙度要符合粗磨的要求;
三是要去除一定的余量,保证将毛坯杂质层去除干净。
如果镜片抛光后合格率降低,检查切削面的面形精度也许会找出问题的症结。
1.切削设备精度
工件轴全跳动:3um
磨轮轴全跳动:3um
工件轴母线精度 : 1um
工件轴移动精度 : 3um
工件、磨轮轴面等轴度: 1um
对球面来讲,既不产生非球面度,同表面又不会产生超菊花纹和过深碎裂层。
四、粗磨工序的要求
获得合理的粗磨表面结构对精磨过是极其重要的 ,它直接影响着精磨效率及其加工质量。粗磨表面的性质可由宏观的和微观的表面不规则性来表示。
宏观不规则性是由磨削过程中磨具的偏差引起的 ,在精磨中通过选择合适的抛光模材料能大大减少这种宏观不规则性。
微观不规则性是由玻璃磨削的本质决定的。
1.表面结构对精磨过程的影响
玻璃磨削后留下凹凸层和裂纹层,抛光工序的效率就取决于这两层的性质。一般的错误概念是认为抛光时粗磨表面的凹凸层越小越好,这是忽略了粗磨表面的微观结构对抛光过程的作用。抛光模,特别是热固性塑料模,在抛光过程中易于钝化而失去抛光能力。而凹凸层有利于减少或消除这种钝化现象。
抛光过程基本上可分成两个阶段,第一阶段去除凹凸层,第二阶段去除裂纹层。
第一阶段开始时,抛光模和玻璃的凹凸层顶峰接触,压强很大,而凹谷为抛光液进入整个表面又提供了良好的条件,因此抛光十分迅速。随着抛光过程的继续,接触面积增大,压强减小,抛光液的附着能力降低,使抛光过程减慢。
当抛光面达到裂纹层时,玻璃表面同抛光模表面全部接触,抛光过程趋于稳定缓慢,而抛光模开始钝化,抛光继续,钝化加剧,抛光效率进一步下降。钝化程度随过程的持续时间而定,而持续时间直接决定于裂纹层的深度。
这个凹凸层厚度的最佳值主要由抛光模材料的性质,以及与这个材料配合使用的抛光剂而定,其他因素还有主轴转速、压力和抛光液的进入能力等。
采用不同的粗磨方法,或者在同一方法中随磨具的钝化程度、冷却的润滑状态不同,所得的裂纹层也不同。实践证明,用钝化了的金刚石磨具加工的工件,虽然凹凸层较小,但裂纹层却很深。
因此,不光要考虑凹凸层对抛光的影响,同时也要把裂纹层的深度作为粗磨工序的重要指标来考虑。
五、如何保持粗磨皿表面曲率半径的精
度?粗磨是用磨皿与镜片面接触的方式进行。虽然,磨皿表面的曲率半径在开始使用时是修改得很好的,但是随着镜片的磨削,磨皿也在不断磨损,逐渐地就不一定能保证镜片的加工精度。
