第1章 直流电路习题
一、单项选择题
1．图示电阻元件R消耗电功率10W，则电压U为( )。
A）5V B）5V C）20V
UI2 A－+R题1图
2．图示电路中，A点的电位VA为( )。
A）2 V B）4 V C） 2 V
.A－6V12V.2 k7 k题2图
3．图示电路中，U、I的关系式正确的是( )。
A）U= (IS + I )R0 B）U = (IS －I )R0 C）U = (I IS )R0
IIRURS0L....+－题3图 10A342II1210 A6 A...题4图
4．图示电路中电流I2为( )。
A）7A B）3A C）3A
5．理想电流源的外接电阻越大，则它的端电压( )。
A）越高 B）越低 C）不能确定
6．把图1所示的电路改为图2的电路，其负载电流I1和I2将( )。
A）增大 B）不变 C）减小
2AIIII12122V2V2A 图 1 图 2+题6图
7．图示电路中，供出功率的电源是( )。
A）理想电压源 B）理想电流源 C）理想电压源与理想电流源
8．在图示电路中，各电阻值和US值均已知。欲用支路电流法求解流过电阻RG的电流IG，需列出独立的电流方程数和电压方程数分别为( )。
A）4和3 B）3和3 C）3和4 IRU2A14VSS..+题7图 RRRRRIU1234GGS....+题8图
9．在计算线性电阻电路的电压和电流时，用叠加原理。在计算线性电阻电路的功率时，加原理( )。
A）可以用 B）不可以用 C）有条件地使用
10．在图示电路中，已知US=12V，IS=2A。A、B两点间的电压UAB为( )。
A）18V B）18V C）6V
第1章
（1）高压直流输电的概念和分类
概念：高压直流输电由将交流电变换为直流电的整流器、高压输电线路及将直流电变换为交流电的逆变器构成。
分类：1）长距离直流输电（两端直流输电） 2）背靠背（BTB）直流输电方式
3）交、直流并联输电方式 4）交、直流叠加输电方式 5） 三极直流输电方式
（2）直流系统的构成
1、直流单极输电：1）大地或海水回流方式 2）导线回流方式
2、直流双极输电：1）中性点两端接地方式 2）中性点单端接地方式 3）中性线方式
3、直流多回线输电：1）线路并联多回输电方式 2）换流器并联的多回线输电方式
4、多端直流输电：1）并联多端直流输电方式 2）串联多端直流输电方式
（3）高压直流输电的特点
1：优点：1)经济性（输电距大于等价距离时，采用直流输电更经济）
2)、互连性（采用直流对交流系统进行互连时，不会造成短路容量增加，有利于防止电流系统故障扩大）
3)、控制性（直流输电的快速可控特点，可用于所连交流系统的稳定与频率控制）
2：缺点：（1）直流输电换流站的设备多、结构复杂、造价高、损耗大、运行费用高、可靠性也较差。（2）换流器在工作过程中会产生大量谐波，处理不当流入交流系统中的谐波就会对交流电网的运行造成一系列的问题。（3）对于传统的电网换相直流输电在传送有功功率的同时，会吸收大量无功功率，可达有功功率的50%--60%。（4）直流输电接地极、直流断路器等问题，存在没有很好解决的技术难题。
（4）目前已投运20个直流输电工程
1、舟山工程 2、葛南工程 3、天广工程 4、三常工程 5、嵊泗工程 6、三广工程
7、贵广I回工程 8、灵宝工程 9、三沪工程 10、贵广II回工程 11、高岭背靠背工程12、德宝工程 13、云广特高压工程 14、向上工程 15、呼辽工程 16、宁东直流工程17、黑河背靠背工程 18、青藏工程
赵婉君《高压直流输电》第一章

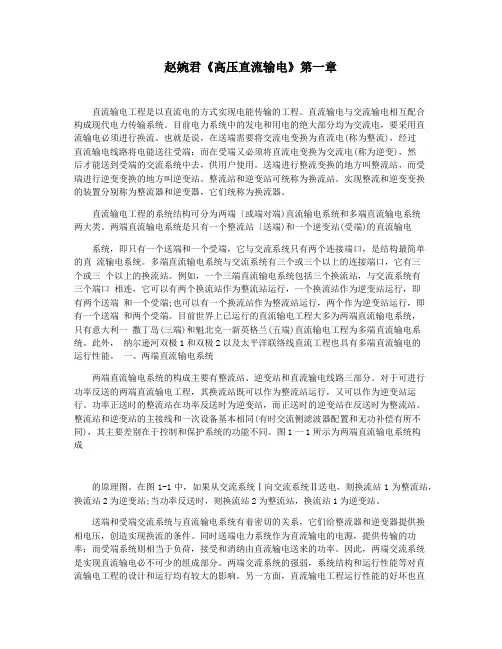

直流输电工程是以直流电的方式实现电能传输的工程。直流输电与交流输电相互配合
构成现代电力传输系统。目前电力系统中的发电和用电的绝大部分均为交流电，要采用直
流输电必须进行换流。也就是说，在送端需要将交流电变换为直流电(称为整流)，经过
直流输电线路将电能送往受端；而在受端又必须将直流电变换为交流电(称为逆变)，然
后才能送到受端的交流系统中去，供用户使用。送端进行整流变换的地方叫整流站，而受
瑞进行逆变变换的地方叫逆变站。整流站和逆变站可统称为换流站。实现整流和逆变变换
的装置分别称为整流器和逆变器，它们统称为换流器。
直流输电工程的系统结构可分为两端〔或端对端)直流输电系统和多端直流输电系统
两大类。两端直流输电系统是只有一个整流站〔送端)和一个逆变站(受端)的直流输电
系统，即只有一个送端和一个受端，它与交流系统只有两个连接端口，是结构最简单的直 流输电系统。多端直流输电系统与交流系统有三个或三个以上的连接端口，它有三个或三 个以上的换流站。例如，一个三端直流输电系统包括三个换流站，与交流系统有三个端口 相连，它可以有两个换流站作为整流站运行，一个换流站作为逆变站运行，即有两个送端 和一个受端;也可以有一个换流站作为整流站运行，两个作为逆变站运行，即有一个送端 和两个受端。目前世界上已运行的直流输电工程大多为两端直流输电系统，只有意大利一 撒丁岛(三端)和魁北克一新英格兰(五端)直流输电工程为多端直流输电系统。此外， 纳尔逊河双极1和双极2以及太平洋联络线直流工程也具有多端直流输电的运行性能。 一、两端直流输电系统
两端直流输电系统的构成主要有整流站、逆变站和直流输电线路三部分。对于可进行
功率反送的两端直流输电工程，其换流站既可以作为整流站运行，又可以作为逆变站运
行。功率正送时的整流站在功率反送时为逆变站，而正送时的逆变站在反送时为整流站。
第一章 直流电机
1-1 在直流电机中，换向器和电刷的作用是什么？
答：在直流电机中，电枢电路是旋转的，依靠换向器和电刷的作用，使构成
每条支路的元件不停地轮流变换，而每条支路的元件数、位置和感应电动势的方
向不变，支路电流产生的磁动势的空间位置也始终不变。因此，直流发电机的换
向器和电刷起了整流器的作用，将电枢绕组产生的交流感应电动势和电流变换成
直流引到外电路；直流电动机的换向器和电刷起了逆变器的作用，将外部直流电
流变换成交流电流引入电枢绕组。
1-2 分析哪些因素影响直流电机的感应电动势；若一台直流发电机额定运
行时的电动势为NE，那么当励磁电流、磁通分别减少10％或者转速提高10％
时的电动势为多少？
答：根据直流电机感应电动势的公式nCEE可知，电动势正比于磁通与
转速的乘积，当磁通为常数时，电动势正比于转速，当转速为常数时，电动势正
比于磁通。
当励磁电流减少10％时，磁通将相应减少，此时的感应电动势将减小，但
由于磁路饱和的影响，磁通减少不到10％，故NNEEE9.0。
当磁通减少10％时，感应电动势也将减小10％，即NEE9.0。
当转速提高10％时，感应电动势也将提高10％，即NEE1.1。
1-3 把他励直流发电机转速升高20％，此时空载端电压升高多少？如果是
并励直流发电机，电压变化前者大还是后者大？
答：根据nCEUE0可知，当他励直流发电机的转速升高20％时，0U也
将升高20％。如果是并励直流发电机，0U的升高将大于20％。因为并励直流发
电机端电压的升高，使励磁电流增大，磁场增强，由此引起端电压进一步升高。
1-4 简述并励直流发电机自励的条件；若正转时能自励，试问反转能否自
励？若在额定转速时能自励，试问降低转速后能否自励？
答：并励直流发电机自励有如下3个条件： ①要有剩磁；
②由剩磁感应产生的励磁电流所产生的磁通方向与剩磁方向一致；
③励磁回路的总电阻要小于临界电阻值。
