应力放散及锁定作业指导书1. 适用范围本指导书适用于无缝线路的应力放散及锁定施工作业。

2. 作业准备2.1 内业准备作业指导书编制后，在施工前组织技术人员认真学习有关设计文件，澄清技术问题，熟悉操作技术标准和规范。

制定安全施工方案及应急预案。

对相关操作人员经行岗前培训，做好技术交底，施工人员做进行岗前培训。

2.2 外业准备收集施工作业中所涉及的各种外部数据。

建立完善的施工保障措施，满足管理人员及施工作业人员的生活需要。

提前解决对施工有影响的各种外界问题。

3. 技术要求3.1 根据工期要求，合理安排时间，争取提前完成应力放散及锁定施工作业。

3.2 根据以往当地气候条件，调查当地气温变化规律后按设计文件要求，组织人员合理安排施工时间，确保施工质量。

4. 施工程序与工艺流程4.1 施工程序为：施工准备（包括首次锁定拉伸起点与终端测量钢轨温度）卸扣件、垫入滚筒、安装撞轨器设置临时位移观测点，并标记每百米放散拉伸量（标记在钢轨轨低脚上）应力放散（撞轨、强制拉伸，观测各个测点位移量）当各观测点达到拉伸要求，落轨、上扣件锁定撤除钢轨拉伸器、记录各观测点实际位移量松解下一单元扣件、进行锁定焊接。

判定本次应力放散工作是否合格，完善并整理各种内业资料。

4.2 工艺流程钢轨焊联成单元轨后，对单元轨进行应力放散，并在设计锁定轨温范围内将单元轨锁定。

应力放散及锁定施工流程图见图4-1：图4-1 应力放散施工工艺流程5. 施工要求（1）轨道状态检测在应力放散前全面对轨道进行检测，检测项目有：线路坡度、超高、焊接质量等，确认线路状况后，方可准备进行线路锁定施工。

（2）近期轨温调查通过调查，了解当地轨温的变化规律，确定锁定施工时间。

（3）标记临时位移观测点每100m 设1处临时位移观测点，作为钢轨应力放散时的临时位移观测点，通过对钢轨位移的观测，以判定应力放散是否彻底。

（4）卸扣件、垫滚筒将钢轨扣件卸除，在本次放散单元轨节内每隔10m 设置一个滚筒，用起道机顶起钢轨落于滚筒上。

实用标准文案无缝线路应力放散与锁定作业指导书1．适用范围本作业指导书适用于青岛地铁13 号线轨道工程无缝线路应力放散与锁定施工作业。

2．作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3．技术要求3.1 无缝线路钢轨焊接接头应符合《钢轨焊接（通用技术条件，闪光焊，铝热焊，气压焊）》（TB1632.1 ～42005 ）。

3.2 无缝线路的铺设应符合《无缝线路铺设及养护维修方法》（TB2098－2007 ）的有关规定。

3.3 无缝线路锁定时单元轨节起止里程应基本上与无缝线路轨条布置图相吻合。

但为配轨方便，一般情况下在不影响道岔位置的前提下，可在25m 范围内进行调整。

4．施工程序与工艺流程4.1 施工程序施工程序为：施工准备→埋设位移观测桩→无缝线路应力放散与锁定→设置位移观测标志4.2 工艺流程根据施工时钢轨温度的不同，可以采取滚筒放散法或综合放散法进行无缝线路应力放散、锁定，其施工工艺流程分别见《滚筒放散法施工工艺流程图》、《综合放散法施工工艺流程图》。

滚筒放散法施工工艺流程图施工准备放松扣件垫入滚筒测量轨温在设计锁定轨温范围内撞击钢轨否是否出现反是钢轨落槽 , 安装扣件测量并记录锁定轨温设位移观测标记读取并记录初始位移结束综合放散法施工工艺流程图施工准备放松单元轨扣件垫入滚筒测量轨温低于设计锁定轨温撞击钢轨使之达到自由状态计算拉伸量设拉伸位移观测标记拉伸钢轨同时撞轨未达到计划位移量读取位移量达到计划位移量钢轨落槽 , 安装扣件测量并记录锁定轨温设位移观测标记读取并记录初始位移结束5．施工要求5.1 施工准备5.1.1 单元轨节的划分单元轨节应按照轨条配置计划表进行划分，一般情况下单元轨节的长度为 1000~2000m 。

无缝线路应力放散作业指导书1. 目的与要求目的：调整无缝线路锁定轨温，满足线路防胀或防断要求。

要求：作业人员掌握要领、熟练操作。

2．适用范围2.1 本作业指导书适用于无缝线路或超长无缝线路滚筒配合撞轨法、滚筒结合拉伸配合撞轨法进行应力放散。

2.2 本作业指导书适用于天窗点内作业。

3. 引用标准《铁路技术管理规程》、《铁路线路修理规则》、《铁路工务安全规则》、《上海铁路局既有线200-250KM/h线路维修管理办法（暂行）》、《上海铁路局电气化铁路安全实施细则》4. 工具材料切割机、拉伸器、撞轨器、发电机、钻孔机、螺丝机、照明灯具（夜间施工）、轨距尺、捣镐、铁叉、螺丝把、活口扳手、三齿耙、起道机、撬棍、铁铲、滚筒、水桶、石笔、卷尺、弦线、口笛等。

5. 作业程序5.1点名分工工班长组织职工列队点名,明确作业分工项目、内容及时间，所有职工均应按规定使用劳动保护用品。

5.2 安全预想5.2.1 上班要集中思想，明确自己的作业范围及特点，做到自控、互控、他控及联控。

5.2.2 严格“天窗修”点内作业规定，动车组运行区段避车安全管理规定。

5.2.3 机具、料具堆放要稳固，严禁侵入限界。

卸机（工）具、材料要专人负责清道。

搬运长、大、重物，应统一指挥，动作一致，工具不得乱丢乱放，避免物体、工具伤人。

5.2.4 电气化区段作业（1）所有人员和工具与接触网带电部分必须保持2m以上安全距离。

（2）任何作业均不得影响接触网支柱、地锚等设施的稳定。

（3）严格遵守电气化铁路其他与施工作业相关的要求。

5.2.5 遇暴风雨雪、雾霭等恶劣天气，严格执行施工防护及施工安全有关规定。

5.2.6 执行季节性施工安全有关规定，做好防暑降温、防胀或防寒过冬、防断工作。

根据作业轨温条件进行作业，严格执行无缝线路作业有关规定。

5.3 工（机）具检查5.3.1 作业人员对各类机械、工（机）具性能及安全性进行检查测试，确认状态良好，防止损伤的工（机）具带入作业现场。

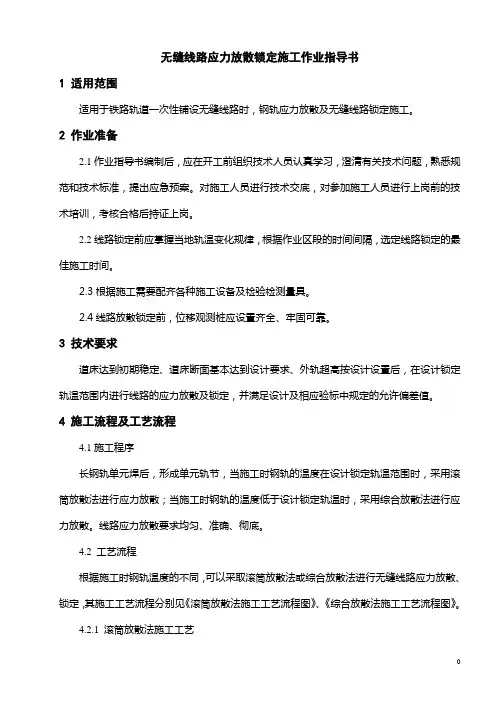

无缝线路应力放散锁定施工作业指导书1 适用范围适用于铁路轨道一次性铺设无缝线路时，钢轨应力放散及无缝线路锁定施工。

2 作业准备2.1作业指导书编制后，应在开工前组织技术人员认真学习，澄清有关技术问题，熟悉规范和技术标准，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前的技术培训，考核合格后持证上岗。

2.2线路锁定前应掌握当地轨温变化规律，根据作业区段的时间间隔，选定线路锁定的最佳施工时间。

2.3根据施工需要配齐各种施工设备及检验检测量具。

2.4线路放散锁定前，位移观测桩应设置齐全、牢固可靠。

3 技术要求道床达到初期稳定、道床断面基本达到设计要求、外轨超高按设计设置后，在设计锁定轨温范围内进行线路的应力放散及锁定，并满足设计及相应验标中规定的允许偏差值。

4 施工流程及工艺流程4.1施工程序长钢轨单元焊后，形成单元轨节，当施工时钢轨的温度在设计锁定轨温范围时，采用滚筒放散法进行应力放散；当施工时钢轨的温度低于设计锁定轨温时，采用综合放散法进行应力放散。

线路应力放散要求均匀、准确、彻底。

4.2 工艺流程根据施工时钢轨温度的不同，可以采取滚筒放散法或综合放散法进行无缝线路应力放散、锁定，其施工工艺流程分别见《滚筒放散法施工工艺流程图》、《综合放散法施工工艺流程图》。

4.2.1 滚筒放散法施工工艺滚筒放散法施工工艺流程图4.2.2综合放散法施工工艺综合放散法施工工艺流程图5 施工要求5.1滚筒放散法施工⑴测量轨温，当施工时钢轨的温度在设计锁定轨温范围内时，采用滚筒放散法进行施工。

⑵解除本次待放散单元轨节和上次已放散线路末端25～75米长度范围内的所有扣件。

抬起钢轨，每隔10米在轨底垫一个滚筒。

使钢轨达到自由伸缩状态。

⑶在待放散钢轨长度范围内每隔100米左右设1处临时位移观测点。

⑷在线路放散全长范围内每300～500米左右设一处撞轨点，用撞轨器沿放散方向撞击钢轨，同时用手锤敲击钢轨轨腰，使钢轨能够自由伸缩，严禁敲击轨头及轨顶面，观测各点的位移量变化情况。
