1、准备知识——简支梁的荷载、挠度和内力
2、2010版《混凝土结构设计规范》条文：
3、两对边支承的板，应按单向受力板计算
垂直于支承边的方向是受力方向，平行于支承边的方向不是受力方向。
4、四边支承的板，看长短边的比例，确定板受力计算方案
上部结构楼板和屋面板，荷载垂直向下，板中央发生向下挠度，或者存在向下锅底状挠曲的趋势。
5、基础底板，地基反力垂直向上，板中央发生向上挠度，或者存在向上挠曲趋势。
6、双向板两个方向变形分析
设：l x＝kl y
变形协调，中点挠度相等，令f x =f y
有q x k4=q y
q x +q y= q
于是，我们得到
q y = q k4/（1+ k4）
q x = q /（1+ k4）
7、双向板两个方向荷载分配值
8、从力的传力路线
从力的传力路线来分析，力一旦作用到板上，力元就会向4个方向跑，跑的速度一样的话，路径最短的边缘力元将最早到达。
——这就是力的传递遵循路径最短的原理。
9、板的配筋
有7我们已经知道：区格短边方向因为分派到了比区格长边方向多得多的荷载，所以要为区格短边方向的钢筋赢得更多的抗力——钢筋要放在离外缘最近的层面。
不管是楼板、屋面板，还是基础底板，都是这个道理。
10、关于放射筋
来源：筑龙网。

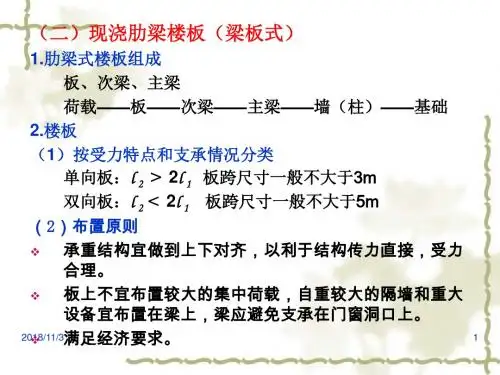

第二节钢筋混凝土楼板层构造一、现浇整体式钢筋混凝土楼板(一)板式楼板(二)梁板式楼板1．楼板结构的经济尺度2．楼板的结构布置(三)压型钢板组合楼板1．压型钢板组合楼板的特点2．压型钢衬板组合楼板的构造(1)压型钢衬板组合楼板的基本构成(2)构造型式(四)无梁楼板楼板不设梁，而将楼板直接支承在柱上时，则为无梁楼板。
无梁楼板采用的柱网通常为正方形或接近正方形。
无梁楼板顶棚平整，有利于室内的采光、通风，视觉效果较好，且能减少楼板所占的空间高度。
但楼板较厚，当楼面荷载较小时不经济。
二、预制装配式钢筋混凝土楼板(一)特点(二)预制楼板构件的类型常用的预制钢筋混凝土楼板．根据其截面形式可分为平板、槽形板和空心板三种类型。
1、平板实心平板一般用于小跨度(1500mm左右)，板的厚度通常为60mm。
平板板面上下平整，制作简单，但自重较大，隔声效果差。
常用作走道板、卫生间楼板、阳台板、雨棚板、管沟盖板等处。
2、槽形板当板的跨度尺寸较大时，为了减轻板的自重，根据板的受力状况，可将板做成由肋和板构成的槽形板。
板长为3～6m的非预应力槽形板，板肋高为120～240mm，板的厚度仅30mm。
槽形板减轻了板的自重，具有省材料、便于在板上开洞等优点，但隔声效果差。
当槽形板正放(肋朝下)时，板底不平整。
槽形板倒放(肋向上)时，需在板上进行构造处理，使其平整．槽内可填轻质材料起保温、隔音作用。
槽形板正放常用作厨房、卫生间、库房等楼板。
当对楼板有保温、阴声要求时，可考虑采用倒放槽形扳。
3、空心板根据板的受力情况，结合考虑隔声的要求，并使板面上下平整．可将预制板抽孔做成空心板。
空心板的孔洞有矩形、方形、圆形、椭圆形等。
矩形孔较为经济但抽孔困难，圆形孔的板刚度较好．制作也较方便，因此使用较广。
根据板的宽度，孔数有单孔、双孔、三孔、多孔。
目前我国预应力空心板的跨度尺寸可达到6m、6.6m、7.2m等。
板的厚度为120～300mm。
空心板的优点是节省材料、隔音隔热性能较好，缺点是板面不能任意打洞。
