一、长虹牌R2118A型机开关电源电路

第二节整机故障的分类及常见故障的检修五、长虹R2118A型机常见故障的检修以长虹R2118A型机为代表，按照故障现象进行分类，简要介绍常见的故障原因、检测时的主要特征及程序，下表“LA单片机”常见故障检修表，供维修时参考。

长虹R2118A型机常见故障检修表故障现象常见故障原因检测时的主要特征及程序无光栅无伴音1．整流二极管VD503 ~ VD506有一只击穿2．开关管V513被击穿3．C503 ~ C506中有一个被击穿指示灯不亮，电源保险丝FU501(2.5/250V)被烧断4．启动电路R520、R521、R522、R524中有一个开路指示灯亮，主电源130V无输出5．12V稳压电路中，电流放大管V572开路D701○41脚为低电平，电源处于待机状态6．7．8V、12V、25V电压负载中有一路对地短路同上7．光电耦合器VDSl5损坏VDSl5③、④脚电压大于11.5V8．取样电路中R553开路+300V电压正常，主电源130V端输出仅为40V 9．取样放大管V553损坏主电源130V升高到180V左右无光栅无伴音10．行扫描电路故障①行输出变压器T432匝间短路130V供电电压降到65V左右②行输出管V432击穿测130V输出端对地电阻很小或接近于0③逆程电容C435或C436短路同上11．控制系统故障①稳压调整管V581损坏CPU无5V供电电压②变压器T581开路同上③V741开路D701○17脚电压始终为0V无光栅有伴1．R434开路V431集电极电压为0V 2．C432击穿或V431c-e极击穿R434发烫，V431C极对地电阻为0Ω3．R432开路V431c极接近26V（正常值为18V）4．T431初级开路V431集电极电压为0V音5．RF481开路显像管灯丝不亮，其他电压正常6．R435开路（V432已击穿）V432各极电压均为130V 7．V762损坏D701○23、○32脚电压均为0.5V左右一条水平亮线1．C452或C563短路不能二次开机，断开过压保护后才能发现2．VD553或RF563开路LA7837⑧脚电压为0V 3．R453开路LA7837②脚无场频激励脉冲输入4．维修开关S191失效(短路)LA7837②脚直流电压偏高，进入维修状态5．C461短路LA7837⑦、○12、⑨、⑩脚电压严重失常6．R455开路LA7837⑥、⑦、⑨、○12脚电压异常7．R462开路LA7837⑦、⑨、⑩脚电压0V，○12脚电压太高场线性1．C455、C461、R461、R464、R465其中之一开路场下部压缩2．C458、C459漏电场上部卷边不良3．R454、R462、R463、R465其中之一开路或C454、C455、C461之一短路光栅场线性正常，但上、下边缘不满幅4．C454漏电，V451质量欠佳场幅过大行幅小1．逆程电容C435容量减小190V供电电压明显升高2．行激励管V431性能不良行输出管发烫蓝屏无图像无伴音1．高频电子调谐器部分故障①12V供电电压不正常②ACC电压异常（正常值为 2 ~7V）③调谐电压异常（正常时应在0 ~30V均匀变化）④电子调谐器内部故障从调谐器的中频信号输出端注入干扰信号，荧光屏上有反应2．声表面波滤波器Z101损坏用0.01µF电容跨接输入、输出端时出现图像和伴音3．预中放管V101损坏V101各电极电压异常，用0.01µF电容跨接b-c电极时可出现伴音和图像4．LA7688内中放部分故障或外接元件故障，如T171、C162、C177等从IA7688○47脚注人干扰信号，荧光屏上无反应图象淡或扭曲1．RPl91、C104、C168、R169其中之一故障调谐器上AGC端头电压低、图像淡2．RPl91、R189、R169、C104开路性损坏或C162漏电强信号图像扭曲，弱信号正常行、场不同步C482、C483、R484、BC481其中之一故障，LA7688内部故障行不同步PAL制和NTSC制图像场均不同步自动搜索不锁台1．VD798损坏、R798开路或C798漏电32V调谐电压不正常2．L103开路或C106短路调谐器MB无工作电压3．R176开路或C730短路测CPU○13脚电压，搜台时无变化4．V771损坏、C771短路、C770或R770开路测CPU○43脚电压，不能下降到0.6V5.C781短路或微处理器内部损坏测CPU⑧脚，搜台时输出电压无变化6．V791损坏，C102、C782、C783其中之一短路搜台时调谐器TU端电压无变化7．图像中放通道故障碰触调谐器IF输出端，屏幕上无噪波点某频1．V103损坏、R793开路调谐器LB端子电压不变化段无图像2．V104损坏、R792开路调谐器HB端子电压不变化3．V105损坏、R791开路调谐器UB端子电压不变化遥控失灵1．V581或VD531损坏测CPU○12、○21脚无5V工作电压2．V741、VD741、R741其中之一开路，C742短路测CPU○17脚电压始终为0V 3．键扫描电路有短路故障断开CPU○14和○15脚后，遥控恢复正常4．C707、C708之一短路，G701失效CPU⑩脚和○11脚电压相差大5．红外遥控发射器损坏换同类型遥控器后，即恢复正常6．红外遥控接收放大器损坏按遥控器时CPU○44脚电压无0.5 V以上变化无彩色1．C227短路LA7688○17脚电压为0V 2．C137短路或R403开路LA7688○43脚电压低，无变化3．C242短路LA7688○43脚电压为0V 4．C243短路或R243开路．LA7688○43脚电压偏高(正常为4.5V)5．LC89950内部损坏用两只0.01µF的电容分别短接LA7688○37与○39脚，○36与○38脚，会出现彩色6．V441损坏LA7688○27脚电压异常（正常为4.7 V或5.2 V）7．G242或C120损坏PAL制无色、NTSC制有色8．G241或C121损坏NTSC制无色、PAL制有色有图像无伴音1．VD555或RF566开路；C565、C360或C361其中之一击穿TDA7496○13脚无26V工作电压2．扬声器损坏伴音时有时无或全无；用万用表电阻挡检测即可发现3．C309、C310或C778其中之一短路；R311、R312或R313其中之一开路调节音量大小时，TDA7496③脚电压不能在0.5V与6V间变化4．C362开路用干扰法碰触TDA7496○14脚，扬声器无声5．TDA7495内部损坏用干扰法碰触TDA7495①脚，扬声器无声6．C351短路，C353、R351或R166其中之一开路碰触LA7688○51脚，扬声器无声7．C171开路或C169短路碰触LA7688①脚，扬声器无声8．LA7688内部损坏测LA7688①脚为正常电压3.2V左右，但碰触此脚扬声器无声9．C173短路或CPU有故障测LA7688①脚电压低于1.8V10．C131开路碰HEF4052③脚，扬声器无声11．C132开路，Z134损坏碰触LA7688⑧脚，扬声器无声。

《家电维修一》1、海信TC2125 (A3)机心自动搜索时能把所有的节目识别出来，并存储，图像清晰，恢复正常收看后，个节目都偏离正常位置：AFT电路V121漏电。

2、海信TC2140M(CPU M37211M2-562SP)(小信号处理TDA8361)搜索识别和位置正常，搜索完后一个节目也没有，原先存的节目基本正常,换CPU,存储器不能解决故障，固定高频头AFT电压，出现清晰图像和伴音：AFT电路有一个三极管击穿。

判断AFT电路故障方法：进入手动微调状态，向上或向下，声图有较大变化或手动微调能声像俱佳，退出后变差，就认定AFT电路故障。

索尼背投彩电检修实例（上）1、指示灯亮，无光栅，无伴音：IC803(CA0007AD)坏，投影管漏油。

2、屏幕中心由一个一分硬币大小的圆形污斑：有一个投影管不良。

3、红光栅，回扫线：聚焦组件某一引线虚焊。

4、有时屏幕上无字幕，有时还伴有水平聚焦变差现象，垂直聚焦良好：IC501(2)D527(5V)击穿。

索尼大屏幕彩电慢性绿色故障的检修KV-L34MF1 从左到右慢慢变绿：消磁控制电路故障，应急改进方法。

用飞利浦CTV-222S遥控系统改造索尼KV-2553TC彩电。

长虹C2588（NC-2)彩电屡烧行管:光电耦合器NQ826集电极R842(56欧）变大为140K。

海尔HT 2529彩电换太黑屏的取消方法图像内容影响场副总线控制扑朔迷离东杰EK2198A （小信号处理TV1231N),（CPU TMP87CK38N)图像向中间压缩，忽大忽小：进入维修状态，调MOD0,MOD1.高路华TC2528 CPU（34300N4-721SP)每次开机进入A V状态(待机状态）的解密方法。

TDA4501.TDA8305(27)C416介质损耗变变大（行逆程电容变质引起沙堡异常）引起故障现象是行幅略有缩小，右侧有一垂直黑带。

为什么长虹彩电可以在极低电压下工作C2919P 局部电路图飞利浦机心彩电有伴音无光栅故障检修方法福日2175 TDA4501 TDA3561TDA3653 TDA8440检修方框图电源引起的特殊故障1、海信TC2531 （A6-CB)开机黑屏10分钟后自动关机：N1002(9)无5V，VD432坏。

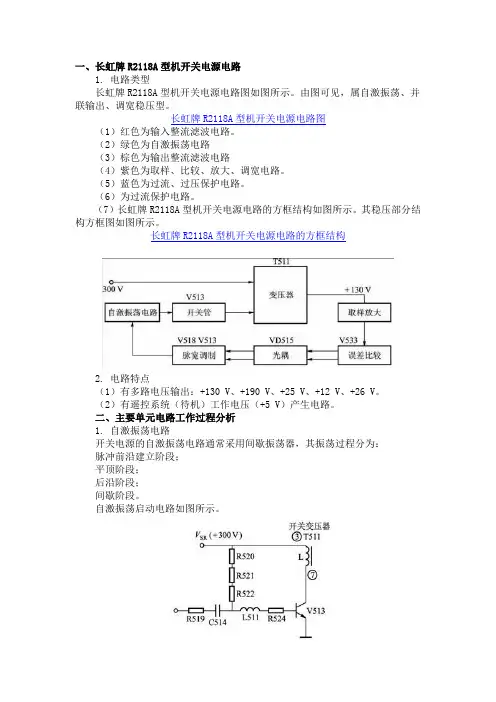

一、长虹牌R2118A型机开关电源电路1. 电路类型长虹牌R2118A型机开关电源电路图如图所示。

由图可见，属自激振荡、并联输出、调宽稳压型。

长虹牌R2118A型机开关电源电路图（1）红色为输入整流滤波电路。

（2）绿色为自激振荡电路（3）棕色为输出整流滤波电路（4）紫色为取样、比较、放大、调宽电路。

（5）蓝色为过流、过压保护电路。

（6）为过流保护电路。

（7）长虹牌R2118A型机开关电源电路的方框结构如图所示。

其稳压部分结构方框图如图所示。

长虹牌R2118A型机开关电源电路的方框结构2. 电路特点（1）有多路电压输出：+130 V、+190 V、+25 V、+12 V、+26 V。

（2）有遥控系统（待机）工作电压（+5 V）产生电路。

二、主要单元电路工作过程分析1. 自激振荡电路开关电源的自激振荡电路通常采用间歇振荡器，其振荡过程分为：脉冲前沿建立阶段；平顶阶段；后沿阶段；间歇阶段。

自激振荡启动电路如图所示。

维持开关管饱和导通的充电电路如图所示。

维持开关管截止的充电电路如图所示。

自激振荡过程原理演示如图所示。

动画4-3-2开关电源自激振荡电路2. 稳压电路取样比较及脉宽调制稳压原理演示如图所示。

三、保护电路1. 过压保护电路过压保护电路工作原理及过程演示如图所示。

2. 过流保护电路过流保护电路工作原理及过程演示如图所示。

四、遥控直流开机和关机电路长虹牌R2118A型机遥控直流开、关机工作流程如图所示。

长虹牌R2118A型机遥控直流开、关机工作流程动画4-3-1开关机工作过程。

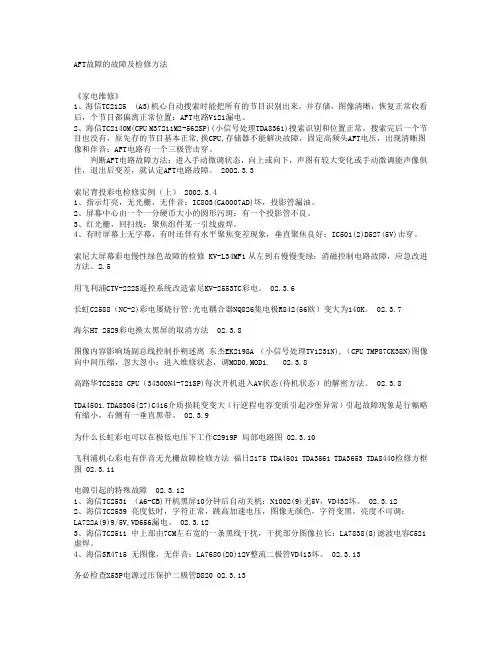

AFT故障的故障及检修方法《家电维修》1、海信TC2125 (A3)机心自动搜索时能把所有的节目识别出来，并存储，图像清晰，恢复正常收看后，个节目都偏离正常位置：AFT电路V121漏电。

2、海信TC2140M(CPU M37211M2-562SP)(小信号处理TDA8361)搜索识别和位置正常，搜索完后一个节目也没有，原先存的节目基本正常,换CPU,存储器不能解决故障，固定高频头AFT电压，出现清晰图像和伴音：AFT电路有一个三极管击穿。

判断AFT电路故障方法：进入手动微调状态，向上或向下，声图有较大变化或手动微调能声像俱佳，退出后变差，就认定AFT电路故障。

2002.3.3索尼背投彩电检修实例（上） 2002.3.41、指示灯亮，无光栅，无伴音：IC803(CA0007AD)坏，投影管漏油。

2、屏幕中心由一个一分硬币大小的圆形污斑：有一个投影管不良。

3、红光栅，回扫线：聚焦组件某一引线虚焊。

4、有时屏幕上无字幕，有时还伴有水平聚焦变差现象，垂直聚焦良好：IC501(2)D527(5V)击穿。

索尼大屏幕彩电慢性绿色故障的检修 KV-L34MF1 从左到右慢慢变绿：消磁控制电路故障，应急改进方法。

2.5用飞利浦CTV-222S遥控系统改造索尼KV-2553TC彩电。

02.3.6长虹C2588（NC-2)彩电屡烧行管:光电耦合器NQ826集电极R842(56欧）变大为140K。

02.3.7海尔HT 2529彩电换太黑屏的取消方法 02.3.8图像内容影响场副总线控制扑朔迷离东杰EK2198A （小信号处理TV1231N),（CPU TMP87CK38N)图像向中间压缩，忽大忽小：进入维修状态，调MOD0,MOD1. 02.3.8高路华TC2528 CPU（34300N4-721SP)每次开机进入AV状态(待机状态）的解密方法。

02.3.8TDA4501.TDA8305(27)C416介质损耗变变大（行逆程电容变质引起沙堡异常）引起故障现象是行幅略有缩小，右侧有一垂直黑带。
