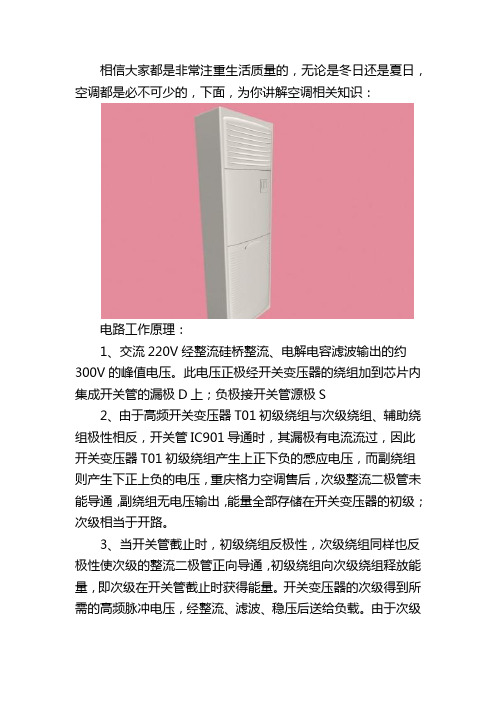

相信大家都是非常注重生活质量的，无论是冬日还是夏日，空调都是必不可少的，下面，为你讲解空调相关知识：电路工作原理：1、交流220V经整流硅桥整流、电解电容滤波输出的约300V的峰值电压。
此电压正极经开关变压器的绕组加到芯片内集成开关管的漏极D上；负极接开关管源极S2、由于高频开关变压器T01初级绕组与次级绕组、辅助绕组极性相反，开关管IC901导通时，其漏极有电流流过，因此开关变压器T01初级绕组产生上正下负的感应电压，而副绕组则产生下正上负的电压，重庆格力空调售后，次级整流二极管未能导通，副绕组无电压输出，能量全部存储在开关变压器的初级；次级相当于开路。
3、当开关管截止时，初级绕组反极性，次级绕组同样也反极性使次级的整流二极管正向导通，初级绕组向次级绕组释放能量，即次级在开关管截止时获得能量。
开关变压器的次级得到所需的高频脉冲电压，经整流、滤波、稳压后送给负载。
由于次级在开关管截止时获得能量，这样，电网的干扰就不能经开关变压器直接偶合给次级，具有较好的抗干扰能力。
4、辅助绕组经二极管D902、电阻R902，经过电解E903储能后接开关管IC101的电源脚，为开关管提供电源。
5、次级反馈采用由TL431组成的精密反馈电路，+12V电源经R905、R904分压后的取样电压，与TL431中的2.5V基准电压进行比较后产生误差电压，再经光藕去控制反馈电流大小，从而使芯片可以根据反馈电流的大小改变功率开关管的输出占空比，来维持输出的+12V稳定，从而达到稳压目的。
6、开关电源电路还有一些保护的电路：由于开关管在关断的时候，由高频变压器漏感产生的尖峰电压会叠加电源上，损坏功率开关管。
因此，在开关变压器初级绕组上增加钳位保护电路，由稳压二极管ZD901和快速二极管D901组成了吸收电路；使开关变压器初级绕组上之间的电压变化速率减缓。
这样，一方面可以使开关管工作在较安全的工作区内，减小开关管的截止损耗；另一方面则可以使输出端的开关尖峰电平大大降低。
空调控制电路原理空调控制电路是指用于控制空调运行和调节室内温度的电路系统。
一般由传感器、控制器和执行器等组成。
其原理主要包括温度检测、信号处理、控制逻辑和执行操作等环节。
一、温度检测：空调控制电路中的温度检测是实现自动温度调节的基础。
一种常见的温度检测传感器是温度传感器，如热电偶、热电阻、半导体温度传感器等。
这些传感器通过测量环境温度将其转化为电信号，并输入给控制器进行处理。
二、信号处理：控制器对从温度检测传感器获取到的信号进行处理，将其转化为数字信号，并进行电平调整、滤波、放大等工作。
同时，还会对信号进行与设定温度的比较，判断是否需要开启或关闭空调，并确定空调工作的模式和方式。
三、控制逻辑：空调控制电路的控制逻辑是根据目标温度和当前室内温度之间的差异来决定空调的开启和关闭。
当室内温度高于设定温度时，控制器将发送信号给执行器，使之工作，从而开启空调。
当室内温度达到设定温度时，控制器将发送信号给执行器，使之停止工作，关闭空调。
四、执行操作：执行器是空调控制电路中的一个重要部分，通过接收控制器发出的信号，来控制空调的制冷、制热、送风等工作模式。
执行器一般包括继电器、开关、电机等。
继电器接收到控制器发出的信号后，将电能转化为其他形式的能量，如热能、机械能等，从而控制空调的开关。
开关则用于控制空调的工作方式，如制冷、制热、送风、除湿等。
电机则用于驱动空调的压缩机、风扇等设备，实现空调系统的运转。
除了以上基本原理外，现代空调控制电路还常常加入了多种功能，以提高空调的使用效果和节能性。
例如，可以加入温度补偿功能，根据室内外温度差异调整设定温度，以适应不同季节。
还可以加入自动运行调节功能，根据特定的时间段和需求自动启动和停止空调，以减少耗能。
此外，还可以加入通信功能，使空调能够与其他设备进行联动控制，以实现自动化的智能化控制。
综上所述，空调控制电路的原理是基于温度检测、信号处理、控制逻辑和执行操作等环节，通过不同的传感器、控制器和执行器等组成，实现室内温度的自动调节和空调工作模式的控制。
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／33GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电源电路电路见上图，由电源捅头L、N两端输入AC220V交流电压，经保险管FS1、压敏电阻ZNR1、电容C1和C2、T2过流保护和高频滤波后。
一路经接线柱L、N两端送到室外机主电源电路的输入端。
其中N 端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到电源变压器T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆IC6（1）、（2）脚，经IC6、C8和C35整流、滤波后，输m+13V电压，给换气风机（M2）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆IC7（1）、（2）脚，经整流桥堆IC7、三端稳压块IC4（7812）和IC5（7805）、C9～C11和C32～C34整流、滤波、稳压后。
输出稳定的+12V和+5V 电压，分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（UPD780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由三极管04和双向可控硅光耦IC11（3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。
空调接线原理
空调接线原理是指将空调内部电路与外部电源进行连接的操作过程。
接线原理主要包括以下几个方面的内容：
1. 电源接线：空调需要外部电源供电，通常是通过三芯电源线连接到交流电源。
其中，火线（L）连接到空调的电源输入端，零线（N）连接到空调的中性线输入端，地线（PE）连接到空调的接地线输入端。
这样可以确保空调正常工作且安全可靠。
2. 控制接线：空调的控制系统需要接入控制信号，以便实现各种功能的调节。
通常有温度控制、风速控制、定时开关等功能。
这些控制信号通常是通过低压控制线（如RS485通信线）连
接到空调控制板上的相应接口。
3. 电机接线：空调内部的压缩机、风机等电机设备需要进行电源接线以及控制信号接线。
电机接线通常有起动电容器和运行电容器，通过连接到电源和控制板上的相应接口，实现电机的启动和运转。
4. 传感器接线：空调内部的温度传感器、湿度传感器等需要接入控制系统，用于实时监测环境温度等参数。
这些传感器通常通过连接到控制板上的传感器接口，以数字或模拟信号的方式传递数据。
5. 保护接线：空调还需要连接各种保护装置，如过流保护器、过压保护器、漏电保护器等。
这些保护装置通常通过连接到控制板上的保护器接口，实现对空调设备和用户的安全保护。
通过以上的接线原理，空调可以正常工作且进行各种控制和保护操作。
不同型号和功能的空调，在接线原理上可能会有所差异，但总体原理相似。
因此，在进行空调的接线操作时，应仔细阅读设备说明书并遵循相关操作规范，以确保接线正确、安全。
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电路电路见上图，由电源捅头L、N两端输入AC0V交流电压，经、ZNR1、和C2、T2过流保护和高频后。
一路经L、N两端送到室外机主电源电路的输入端。
其中N端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆6（1）、（2）脚，经、C8和C35整流、滤波后，输m+13V电压，给换气风机（）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆（1）、（2）脚，经整流桥堆IC7、三端块（）和IC5（）、～C和～C34整流、滤波、稳压后。
输出稳定的+12V和+5V电压，分别给控制、室内风机控制、步进电机控制、、主控芯片、复位、过零检测、驱动、、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由和双向可控硅光耦IC11（）进行控制，可实现室内风机（）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。
其发光强度控制内部双向可控硅的导通程度。
从而进一步控制室内风机（FAN）的工作状态和运转速度。
同时室内风机（FAN）的转速还受反馈电路控制，当风机转速信号通过R、反馈到IC3（53）脚后，其内部风机转速检测电路则按照风机运转状况来确定风机转速。

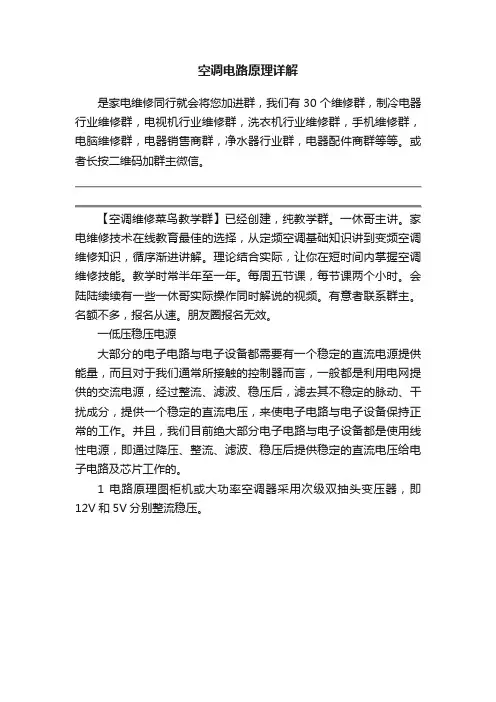

空调电路原理详解是家电维修同行就会将您加进群，我们有30个维修群，制冷电器行业维修群，电视机行业维修群，洗衣机行业维修群，手机维修群，电脑维修群，电器销售商群，净水器行业群，电器配件商群等等。
或者长按二维码加群主微信。
【空调维修菜鸟教学群】已经创建，纯教学群。
一休哥主讲。
家电维修技术在线教育最佳的选择，从定频空调基础知识讲到变频空调维修知识，循序渐进讲解。
理论结合实际，让你在短时间内掌握空调维修技能。
教学时常半年至一年。
每周五节课，每节课两个小时。
会陆陆续续有一些一休哥实际操作同时解说的视频。
有意者联系群主。
名额不多，报名从速。
朋友圈报名无效。
一低压稳压电源大部分的电子电路与电子设备都需要有一个稳定的直流电源提供能量，而且对于我们通常所接触的控制器而言，一般都是利用电网提供的交流电源，经过整流、滤波、稳压后，滤去其不稳定的脉动、干扰成分，提供一个稳定的直流电压，来使电子电路与电子设备保持正常的工作。
并且，我们目前绝大部分电子电路与电子设备都是使用线性电源，即通过降压、整流、滤波、稳压后提供稳定的直流电压给电子电路及芯片工作的。
1 电路原理图柜机或大功率空调器采用次级双抽头变压器，即12V和5V分别整流稳压。
2 方框图低压线性稳压电路基本上由四部分组成：变压器降压、二极管或桥堆整流、电容或电感滤波、三端稳压块（或稳压电路）稳压，他们之间的组合则可构成一个最基本的，也是最可靠的线性电源电路。
3 各元件作用及注意事项 3.1 变压器一般的变压器具有一个初级绕组、一个或多个次级绕组，线圈绕在铁心上。
给初级绕组加上交流电，由于电磁感应的原理，在次级绕组上则有电压输出。
在给变压器的初级绕组通以交流电时，绕组周围会产生磁场，尽管有铁心给绝大部分磁力线构成磁路，但仍有一些磁力线散布在变压器附近的一定空间范围内。
这些磁力线会对附近的电路形成一定的磁干扰，所以一般要给变压器加上屏蔽壳。
屏蔽壳不仅可防止变压器干扰其他电器，同时亦可防止其他杂散磁场干扰变压器的正常工作。
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／33GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电源电路电路见上图，由电源捅头L、N两端输入AC220V交流电压，经保险管FS1、压敏电阻ZNR1、电容C1和C2、T2过流保护和高频滤波后。
一路经接线柱L、N两端送到室外机主电源电路的输入端。
其中N 端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到电源变压器T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆IC6（1）、（2）脚，经IC6、C8和C35整流、滤波后，输m+13V电压，给换气风机（M2）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆IC7（1）、（2）脚，经整流桥堆IC7、三端稳压块IC4（7812）和IC5（7805）、C9～C11和C32～C34整流、滤波、稳压后。
输出稳定的+12V和+5V 电压，分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（UPD780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由三极管04和双向可控硅光耦IC11（3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。

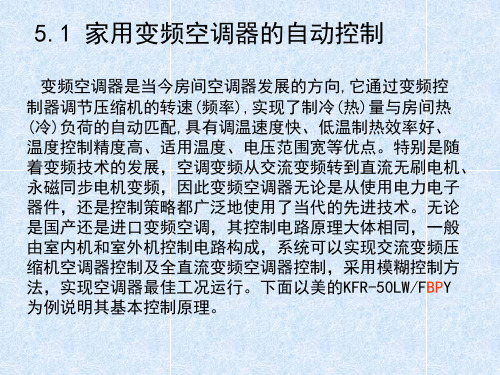

变频空调电路工作原理
变频空调的电路工作原理主要分为压缩机控制电路、变频驱动电路和控制信号输入电路三部分。
1. 压缩机控制电路：变频空调的核心是压缩机控制电路，其主要功能是控制压缩机的运行和停止。
这一部分电路接收来自外部的温度信号和用户的设定温度信号，经过处理后，输出给变频驱动电路，控制压缩机的转速。
2. 变频驱动电路：变频驱动电路是变频空调的关键部分，用于控制压缩机的转速。
它接收压缩机控制电路传递过来的控制信号，并根据信号的变化来调节输出频率，从而控制压缩机的转速。
变频驱动电路可以调节压缩机的容量，使其根据室内温度的变化实现无级调节，提高能效。
3. 控制信号输入电路：控制信号输入电路主要接收用户的设定温度信号，并将其传递给压缩机控制电路进行处理。
用户可以通过面板或遥控器输入所需的温度设定值，控制信号输入电路将这些信号传递给压缩机控制电路，以控制压缩机的运行。
综上所述，变频空调的电路工作原理是通过压缩机控制电路接收温度信号和用户设定的温度信号，并通过变频驱动电路调节压缩机的转速，从而实现对室内温度的控制和调节。
空调工作原理及电路控制详解近年来，我国空调器产业的发展十分迅猛，2000年我国空调行业的生产规模便已经发展到1800万台左右，2003年度我国家用空调器行业的总生产能力已超过4000万台，2004年度这一数据已经扩大到了5500万台。
目前，中国的空调器产量已占世界总产量的3/5左右，中国已成为名副其实的空调器制造大国，也正在逐渐成为全球空调器生产基地。
在过去的五年中，中国空调器行业的工业总产值和销售收入都经历了持续的增长，其中2001年度、2003年度和2004年度的增长尤为显著。
此外，近年来，百户城市居民家庭的空调器拥有量每年都有显著提高。
空调拥有量在各地区差异较大。
随着国内市场的扩大, 中国的空调器出口也在连年迅速增长，空调器出口额占家电产品出口总额的份额也在不断提高。
2002年度、2003年度和2004年度我国空调产品的出口保持了十分强劲的增长势头，其中2003年度国内空调企业的出口额首次突破千万台大关，超过了1400台。
2004年度国内空调器企业的出口量更是超过了2300万台，与国内销量形成了齐头并进的格局。
这篇文章的主要目的是希望能够大力推动SPMC65系列芯片的应用，并根据国家标准验证其性能，走进国内各家电生产厂家。
1 空调工作原理（1）制冷原理图 1-1空调制冷原理空调制冷原理如图1?1所示，空调工作时，制冷系统内的低压、低温制冷剂蒸汽被压缩机吸入，经压缩为高压、高温的过热蒸汽后排至冷凝器；同时室外侧风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压、高温的制冷剂蒸汽凝结为高压液体。
高压液体经过节流毛细管降压降温流入蒸发器，并在相应的低压下蒸发，吸取周围热量；同时室内侧风扇使室内空气不断进入蒸发器的肋片间进行热交换，并将放热后的变冷的气体送向室内。
如此，室内外空气不断循环流动，达到降低温度的目的。
（2）制热原理图 1-2空调制热原理空调热泵制热是利用制冷系统的压缩冷凝热来加热室内空气的，如图1?2所示。
空调内机电路板原理
空调内机电路板是空调系统中的关键部件之一，主要负责控制和管理空调的运行。
它采用的是微电子技术和数字电路技术，具有复杂的构造和功能。
首先，空调内机电路板由多个不同的电子元件组成，包括传感器、芯片、电容器、电阻器等。
这些元件通过电路板上的导线和焊点连接在一起，形成一个完整的电路。
其次，空调内机电路板的原理是基于控制系统的工作原理来设计的。
它接收来自外部的控制信号，通过处理和解读这些信号，控制空调的运行状态。
例如，当用户设置空调的温度时，电路板会收到相应的信号，然后根据这个信号来调节制冷或制热功能，达到用户设定的温度。
另外，空调内机电路板还具有自我保护功能。
它会监测空调系统的工作状态，如压力、温度、电流等参数，一旦超过安全阈值，它会自动切断电源，以保护整个空调系统的安全运行。
此外，空调内机电路板还可以实现一些高级功能，如定时开关机、风速调节、风向调节等。
这些功能是通过与其他部件的协调工作来实现的，例如风扇马达、阀门和电磁阀等。
总的来说，空调内机电路板通过控制和管理空调的各项功能，使得空调能够稳定、高效地运行。
它是整个空调系统的核心部件之一，为用户提供舒适的空调体验。
家用空调配电控制系统原理家用空调配电控制系统原理是通过集中控制，实现对所有空调设备的配电、开关和调节。
具体原理如下：1. 电源供应：家用空调配电控制系统需要接入电网供电，通过主控制器对电源进行管理和分配，确保各个空调设备有足够的电力供应。
2. 主控制器：主控制器是系统的核心，通过接收用户输入的指令或自动控制算法，控制配电开关的操作，并对各个空调设备进行管理和控制。
3. 传感器：通过安装在不同位置的传感器，监测室内外温度、湿度等环境参数，并将数据传输给主控制器。
4. 开关控制：主控制器根据传感器数据和用户指令，控制配电开关的状态，从而实现对空调设备的开关控制。
5. 温度调节：主控制器根据传感器监测到的室内温度，通过调节空调设备的工作状态和参数，实现室内温度的调节。
6. 能效优化：主控制器可以根据室内外温度、用户需求和电网负荷等因素进行智能调节，实现能效优化，减少能耗。
7. 故障检测与保护：主控制器可以监测各个空调设备的工作状态，当发现异常情况或故障时，可以及时报警或采取保护措施，保证系统的安全运行。
8. 手机远程控制：家用空调配电控制系统还可以与智能手机等终端设备连接，通过手机应用程序进行远程控制和监测，方便用户随时随地对空调设备进行调节和控制。
通过以上原理，家用空调配电控制系统能够实现对空调设备的集中管理和控制，提高空调设备的使用便捷性和能效性，提供更舒适的室内环境。
家用空调配电控制系统的原理是通过控制空调设备的配电系统，实现对空调设备的开关、温度调节等功能。
家用空调配电控制系统主要由以下几个部分组成：1. 控制设备：包括温度传感器、控制面板等。
2. 控制电路：用于接收来自控制设备的信号，并将信号转化为控制指令。
控制电路通常包括微处理器、继电器等。
3. 配电系统：包括电源供应、电线、插座等，用于提供电力给空调设备。
4. 空调设备：空调机组、风机、压缩机等。
系统工作原理如下：1. 温度传感器感知室内温度，并将温度信号发送给控制电路。
空调电气原理
空调电气原理简述如下：
1. 压缩机工作原理：空调的核心部件是压缩机，其作用是将低温低压的制冷剂气体吸入，进行压缩并提高温度和压力，然后通过冷凝器散热，使制冷剂气体转化为高温高压的气体。
2. 冷却循环原理：高温高压的制冷剂气体通过膨胀阀进入蒸发器，此时会发生膨胀冷却，使制冷剂气体温度下降，从而吸收室内的热量，使室内温度降低。
然后，制冷剂经过吸气管再次进入压缩机，重复上述循环。
3. 冷凝器和蒸发器的作用：冷凝器负责将高温高压的制冷剂气体散发热量，使其温度下降并转化为高压液体。
蒸发器则负责将高压液体制冷剂通过膨胀冷却转化为低温低压的气体，从而吸收室内热量。
4. 制冷剂的选择：制冷剂需要具备较低的沸点和较高的蒸发潜热，同时具有良好的化学稳定性和环境友好性。
目前广泛使用的制冷剂有氟利昂等。
5. 控制系统：空调还配备有各种传感器和控制装置，用于监测和调节室内外温度、湿度等参数，以实现温度和湿度的自动调节。
综上所述，空调电气原理是通过利用压缩机和制冷循环原理，将室内热量转移至室外，实现室内温度降低的过程。
同时，控
制系统能够自动感知并调节室内环境参数，提供舒适的室内空调效果。
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／33GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电源电路电路见上图，由电源捅头L、N两端输入AC220V交流电压，经保险管FS1、压敏电阻ZNR1、电容C1和C2、T2过流保护和高频滤波后。
一路经接线柱L、N两端送到室外机主电源电路的输入端。
其中N 端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到电源变压器T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆IC6（1）、（2）脚，经IC6、C8和C35整流、滤波后，输m+13V电压，给换气风机（M2）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆IC7（1）、（2）脚，经整流桥堆IC7、三端稳压块IC4（7812）和IC5（7805）、C9～C11和C32～C34整流、滤波、稳压后。
输出稳定的+12V和+5V 电压，分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（UPD780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由三极管04和双向可控硅光耦IC11（3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。
格兰仕变频空调室内、外机控制电路原理解读一、解读室内机控制电路格兰仕KFR-28GW/B2室内机控制电路采用变频空调器专用芯片M38123M6-276SP，该芯片内部除了写入空调器专用程序外，还包含有微处理器(CPU)、程序存储器、数据存储器、输入输出接口和定时计数器电路，可对输入的信号进行比较运算，根据比较运算的结果，对室外压缩机、风机、定时、制冷、制热、抽湿等工作状态进行控制。
室内机控制电路如下图所示（可点击图片放大）。
1、IC101(M38123M6-276SP)主要引脚功能芯片的①②③脚接地，④脚接5V电源，⑤脚接SW1开关，6脚对地端，⑦⑧脚接室温、管温传感器，四脚接蜂鸣器。
CPU 每接到一个指令，四脚便输出一个高电平，蜂鸣器响一次，告知用户CPU已接到该项指令，若整机处于关闭状态，遥控器再输出关机指令。
蜂鸣器也不响。
20~23脚是步进电动机外接端口，303脚及CPU内部共同构成振荡电路。
11~50脚显示灯外接端口。
2、控制电路分析(1)过电压保护电路。
由熔丝管F11和压敏电阻NR11组成保护电路。
F11串联在电源变压器的一次侧，压敏电阻并接在变压器的两端，在电源电压正常时，压敏电阻呈开路状态，对电路没有任何影响，空调器正常工作，当输人电压高于270V，压敏电阻被击穿，使得熔丝管因过电流而熔断，切断了变压器的供电，使空调器不工作，从而保护空调器元器件。
(2)遥控信号输入电路。
IC101的37脚为遥控信号输入端，正常情况下，用万用表测量遥控接收器的输出端有+4V左右的电压，当有遥控信号输入时，表针在4V左右摆动。
(3)振荡电路。
振荡电路由CST1和两个电容等组成并联谐振电路，与微处理器内部振荡电路相连;其内部电路以一定频率自激振荡为微处理器工作提供时钟脉冲。
(4)温度传感器电路。
IC101芯片的⑦⑧脚是室温、管温传感器输人端口。
它通过对房间内的温度、湿度等参数的检测，通过IC101芯片进行程序计算后输出控制指令，驱动压缩机、四通换向阀、风扇电动机等执行机构，以达到用户所设定的预定值。
10分钟迅速搞懂家用空调主控板电控原理（上）1电源电压整流电路1、电路原理图2、元器件作用及工作原理TRAN—变压器将220V电压转换为较低的安全电源电压D1-D4—整流二极管主要型号为1N4007，反向耐压值为1000V，正向安全电流1A；E1，E2—电解电容位于整流电路后端，主要起滤波稳压作用，主要参数有额定电压和容值，电解电容的电压要降额设计，一般降额50-70%；C1，C2 —旁路电容隔直通交，主要起滤去高频干扰信号的作用，提高电源的干净度；PTC1—热敏电阻正温度系数型热敏元件，当温度升高时，其内阻增大，用于变压器输入端，防止主控板电源出现短路或变压器输入端电源错误烧毁变压器；IC17812或7805—三端稳压片主要是用来降压、稳压用，输入与输出端一般需要2V压差。
2过零检测电路1、电路原理图2、元器件作用及工作原理A、B接变压器次级输出端，经D19与D20的半波整流，并经三极管开断控制后在ZERO端输出一个方波，作为PG电机驱动导通角判断用，用来调节电机转速，波形如上图示。
D19、D20—整流二极管型号1N4007，将A、B端的交流信号进行半波整流；R39，R40，R41—电阻取值12K，主要给三极管Q8进行限流降噪；R42—限流电阻取值10K，对三极管Q8的集电极限流；防止Q8因集电极电流过大导致烧坏；C21，C22 —旁路电容C21取104、C22取102，隔直通交，主要起滤去高频干扰信号的作用，提高信号的洁净度；Q1—三极管型号8050，处于饱和和截止两种状态，开关作用，使ZERO端输出一个方波。
3风机驱动电路1、电路原理图2、元器件作用及工作原理电网交流电源经过电阻降压，通过稳压管稳压，获得12V直流电压，主控芯片通过光耦PC817与强电隔离，控制可控硅BT131导通与截至。
D15、R28、R29、E9、DZ1、R30、C1—降压电路：获得相对电压12V；R25、C15—滤波电路解决可控硅导通与截止对电网的干扰，通过EMI测试；同时防止可控硅两端电压突变，造成无门极信号误导通。
