项目1 单层工业厂房的特点、分类和结构组成讲诉
- 格式:ppt
- 大小:10.87 MB
- 文档页数:35

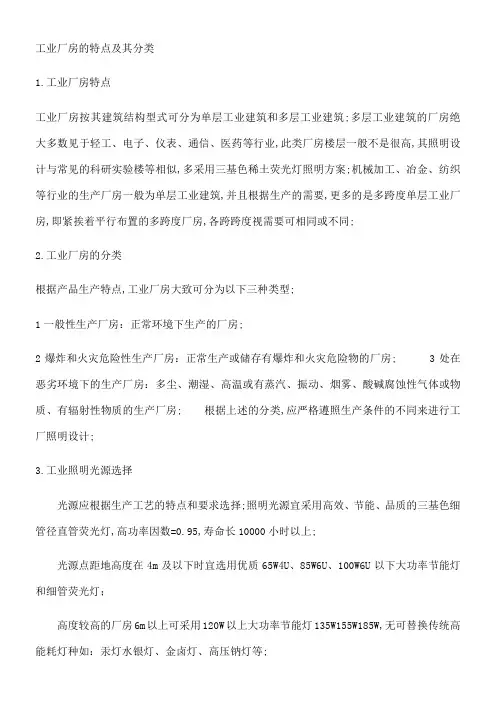

工业厂房的特点及其分类1.工业厂房特点工业厂房按其建筑结构型式可分为单层工业建筑和多层工业建筑;多层工业建筑的厂房绝大多数见于轻工、电子、仪表、通信、医药等行业,此类厂房楼层一般不是很高,其照明设计与常见的科研实验楼等相似,多采用三基色稀土荧光灯照明方案;机械加工、冶金、纺织等行业的生产厂房一般为单层工业建筑,并且根据生产的需要,更多的是多跨度单层工业厂房,即紧挨着平行布置的多跨度厂房,各跨跨度视需要可相同或不同;2.工业厂房的分类根据产品生产特点,工业厂房大致可分为以下三种类型;1一般性生产厂房:正常环境下生产的厂房;2爆炸和火灾危险性生产厂房:正常生产或储存有爆炸和火灾危险物的厂房; 3处在恶劣环境下的生产厂房:多尘、潮湿、高温或有蒸汽、振动、烟雾、酸碱腐蚀性气体或物质、有辐射性物质的生产厂房; 根据上述的分类,应严格遵照生产条件的不同来进行工厂照明设计;3.工业照明光源选择光源应根据生产工艺的特点和要求选择;照明光源宜采用高效、节能、品质的三基色细管径直管荧光灯,高功率因数=0.95,寿命长10000小时以上;光源点距地高度在4m及以下时宜选用优质65W4U、85W6U、100W6U以下大功率节能灯和细管荧光灯;高度较高的厂房6m以上可采用120W以上大功率节能灯135W155W185W,无可替换传统高能耗灯种如:汞灯水银灯、金卤灯、高压钠灯等;工厂照明的下列场所可使用白炽灯:1对防止电磁干扰要求严格的场所;2开关灯频繁的场所;3照度要求不高,照明时间较短的场所;4局部照明及临时使用照明的场所; 在需要严格识别颜色的场所如光谱分析室、化学实验室等宜采用高显色三基色荧光灯;工厂照明的下列场所适合使用大功率节能灯:1.灯具要频繁开关、瞬时启动的场所;2.有行车作业,需要避免产生眩光的场所;3.用灯时间长,用电量大,需要节能、节电、省钱的场所;4.需要严格识别颜色的场所如光谱分析室、化学实验室等;5.灯具选择工厂照明用灯具应按环境条件、满足工作和生产条件来选择,并适当注意外形美观,安装方便和与建筑物的协调,以做到技术经济合理; 6.照度计算厂房照明设计常用利用系数法进行照度计算;对某些特殊地点或特殊设备的水平面、垂直面或倾斜面上的某点,当需计算其照度值时可采用逐点法进行计算;7.工厂照明线路的敷设方式厂房照明支线一般采用绝缘导线沿或跨屋架用绝缘子或瓷柱明敷的方式;当大跨度厂房屋面结构采用网架型式时,除上述方式外,还可采用绝缘导线或电缆穿钢管沿网架敷设;爆炸和火灾危险性厂房的照明线路一般采用铜芯绝缘导线穿水煤气钢管明敷;在受化学性酸、碱、盐雾腐蚀物质影响的地方可采用穿硬塑料管敷设;根据具体情况,在有些场所也可采用线槽或专用照明母线吊装敷设;。

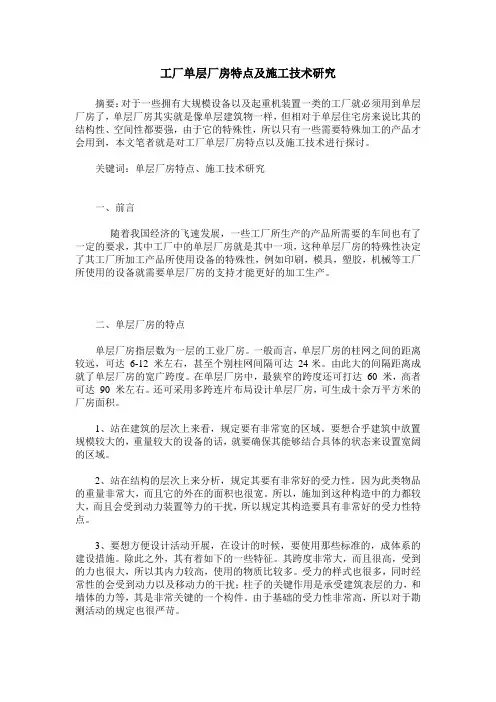

工厂单层厂房特点及施工技术研究摘要:对于一些拥有大规模设备以及起重机装置一类的工厂就必须用到单层厂房了,单层厂房其实就是像单层建筑物一样,但相对于单层住宅房来说比其的结构性、空间性都要强,由于它的特殊性,所以只有一些需要特殊加工的产品才会用到,本文笔者就是对工厂单层厂房特点以及施工技术进行探讨。
关键词:单层厂房特点、施工技术研究一、前言随着我国经济的飞速发展,一些工厂所生产的产品所需要的车间也有了一定的要求,其中工厂中的单层厂房就是其中一项,这种单层厂房的特殊性决定了其工厂所加工产品所使用设备的特殊性,例如印刷,模具,塑胶,机械等工厂所使用的设备就需要单层厂房的支持才能更好的加工生产。
二、单层厂房的特点单层厂房指层数为一层的工业厂房。
一般而言,单层厂房的柱网之间的距离较远,可达6-12 米左右,甚至个别柱网间隔可达24米。
由此大的间隔距离成就了单层厂房的宽广跨度。
在单层厂房中,最狭窄的跨度还可打达60 米,高者可达90 米左右。
还可采用多跨连片布局设计单层厂房,可生成十余万平方米的厂房面积。
1、站在建筑的层次上来看,规定要有非常宽的区域。
要想合乎建筑中放置规模较大的,重量较大的设备的话,就要确保其能够结合具体的状态来设置宽阔的区域。
2、站在结构的层次上来分析,规定其要有非常好的受力性。
因为此类物品的重量非常大,而且它的外在的面积也很宽。
所以,施加到这种构造中的力都较大,而且会受到动力装置等力的干扰,所以规定其构造要具有非常好的受力性特点。
3、要想方便设计活动开展,在设计的时候,要使用那些标准的,成体系的建设措施。
除此之外,其有着如下的一些特征。
其跨度非常大,而且很高,受到的力也很大,所以其内力较高,使用的物质比较多。
受力的样式也很多,同时经常性的会受到动力以及移动力的干扰;柱子的关键作用是承受建筑表层的力,和墙体的力等,其是非常关键的一个构件。
由于基础的受力性非常高,所以对于勘测活动的规定也很严苛。
单层工业厂房结构-1引言工业厂房是指用于生产、制造或加工物品的建筑物。
单层工业厂房结构是一种常见的工业厂房结构形式。
本文将详细介绍单层工业厂房结构的设计原理、构造方式以及优势。
设计原理单层工业厂房结构的设计原理主要包括以下几个方面:1.承重原理:单层工业厂房结构需要承受从上部传递下来的荷载,包括自重、人员作业荷载、设备荷载等。
因此,结构设计需要合理考虑承重原理,确保结构的稳固和安全性。
2.刚度原理:工业厂房的结构需要具备足够的刚度,以保证在荷载作用下不会发生过大的变形。
刚度的设计原则包括选择适当的材料和构造形式,以及合理设计结构的截面和连接方式。
3.抗震原理:工业厂房作为一种建筑物,需要具备一定的抗震性能。
单层工业厂房结构应考虑地震荷载对结构的影响,采取相应的抗震措施,如设置适当的支撑结构、增加构造物的整体稳定性等。
构造方式单层工业厂房结构的构造方式可以分为以下几种:1.钢架结构:钢架结构是一种常用的单层工业厂房结构形式。
其主要由钢柱、钢梁和钢柱与钢梁之间的连接构件组成。
钢架结构具有重量轻、强度高、施工速度快等优点,适用于大跨度、大空间要求的工业厂房。
2.钢筋混凝土框架结构:钢筋混凝土框架结构也是单层工业厂房结构中常见的一种形式。
其由混凝土柱、混凝土梁和混凝土柱与混凝土梁之间的连接构件组成。
钢筋混凝土框架结构具有刚度高、抗震性好等特点,适用于对结构刚度和抗震性能要求较高的工业厂房。
3.钢结构混凝土组合结构:钢结构混凝土组合结构是钢结构和钢筋混凝土结构相结合的一种形式。
通常在单层工业厂房的某些部位采用钢结构,以提高结构的承载能力和刚度,而其他部位采用钢筋混凝土结构,以满足结构的抗震性能要求。
优势相比于其他结构形式,单层工业厂房结构具有以下优势:1.空间利用率高:单层工业厂房结构通常没有楼板,可以最大限度地利用空间,方便进行物品的堆放和运输。
2.施工周期短:由于单层工业厂房结构的构造相对简单,施工周期较短,可以快速建造投入使用。
单层工业厂房的构造概述单层工业厂房是指只有一个楼层的工业生产厂房,主要用于生产加工、储存物品及设备、办公等功能。
该类型厂房在工业领域中非常常见,其构造设计和建筑材料的选择直接影响到工业生产的效率和安全。
单层工业厂房的构造主要包括结构体系、建筑材料、墙体构造、屋面构造、地面处理等方面。
首先,结构体系是单层工业厂房的基础。
结构体系主要由柱、梁、桁架和地基等组成。
柱和梁通常采用钢结构,这是因为钢材具有优异的强度和刚度,能够承受较大的荷载。
而桁架则常用于大跨度的厂房,它能够提供足够的支撑和稳定性。
地基则用于承载整个建筑物的重量,通常采用混凝土浇筑成的承台或承梁,以增加地基的强度和稳定性。
其次,建筑材料的选择也是单层工业厂房构造的重要一环。
在厂房的建筑材料方面,常用的有钢材、混凝土、砖石等。
钢材主要用于结构支撑,其优势在于强度高、耐久性好、施工周期短。
混凝土则用于地面和墙体的建造,它具有坚固、耐用、防水等特点。
砖石主要用于厂房的装饰和隔墙,能够增加建筑物的美观性和隔音性。
第三,墙体构造也是单层工业厂房构造中的重要组成部分。
墙体构造包括外墙和内墙两部分。
外墙通常采用钢板、混凝土装饰板等材料,其主要作用是遮风挡雨、保温隔热。
内墙则主要用于划分不同功能区域、增加隔音效果等。
墙体的材料和结构设计需要根据实际使用需求和环境要求来确定,以保证厂房的功能和安全性。
第四,屋面构造是单层工业厂房构造中的重要组成部分。
屋面构造通常采用屋面板、彩钢瓦等材料。
屋面板通常由钢板和保温材料组成,能够提供良好的保温隔热效果。
而彩钢瓦则具有防水、耐久等特点,可以有效地防止雨水渗漏和阳光直射。
最后,地面处理也是单层工业厂房构造中的重要一环。
地面处理包括地面的硬化、防尘、防滑等。
常用的地面处理材料有水泥、地坪漆、环氧地坪等。
这些材料能够增加地面的耐磨性和防滑性,提高工业生产的效率和安全性。
综上所述,对于单层工业厂房的构造概述,包括结构体系、建筑材料、墙体构造、屋面构造和地面处理等方面。

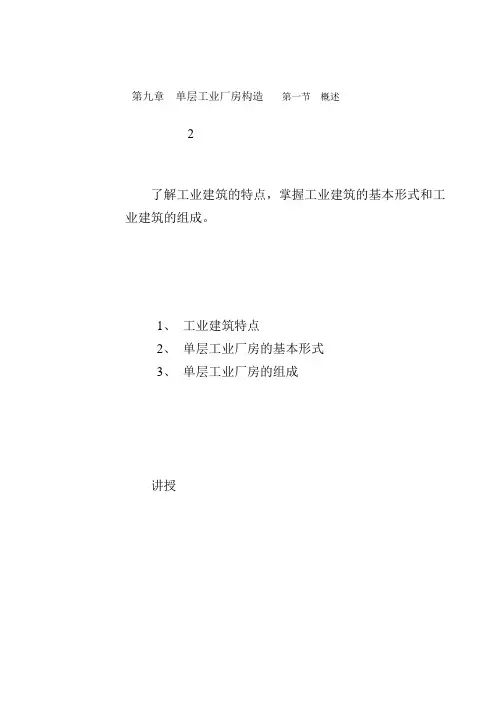

第九章单层工业厂房构造第一节概述2了解工业建筑的特点,掌握工业建筑的基本形式和工业建筑的组成。
1、工业建筑特点2、单层工业厂房的基本形式3、单层工业厂房的组成讲授第九章单层工业厂房构造第一节概述一、工业建筑特点; 四、单层工业厂房的组成二、单层工业厂房的类型三、单层工业厂房的基本形式1、单层工业厂房的平面基本形式和剖面基本形式各有哪些?2、排架结构的单层工业厂房由哪几部分组成?第九章单层工业厂房构造第一节概述新新课引入:工厂里的厂房与民用房屋有什么不同?一、单层工业厂房的特点(1)厂房首先要满足生产工艺的要求,并为工厂创造良好的劳动卫生条件,以利提高产品质量和劳动生产率。
(2)厂房内一般都有笨重的机器设备、起重运输设备(吊车)等,这就要求厂房有较大的空间。
同时,厂房结构要承受较大的静、动荷载以及振动或撞击力等。
(3)有的厂房在生产过程中会散发大量的余热、烟尘、有害气体、有侵蚀性的液体以及生产噪音等,这就要求厂房有良好的通风和采光。
(4)生产过程往往需要各种工程技术管网,如上下水、热力、压缩空气、煤气、氧气管道和电力供应等。
厂房设计时应考虑各种管道的敷设要求和它们的荷载。
(5)生产过程中有大量的原料、加工零件、半成品、成品、废料等需要用电瓶车、汽车或火车进行运输。
厂房设计时应考虑所采用的运输工具的通行问题。
11.1.2 单层厂房的结构类型11.1.2.1 按材料分单层厂房的结构按其承重结构的材料来分,有混合结构、钢筋混凝土结构和钢结构等类型。
混合结构的主要承重结构为墙或带壁柱墙,屋架可用钢筋混凝土结构、钢木结构或轻钢结构。
11.1.2.2 按施工方法分单层厂房的结构按其施工方法来分,有装配式和现浇式两种。
目前除特殊情况外,均采用装配式钢筋混凝土结构。
11.1.2.3 按承重结构的形式分1.排架结构装配式单层厂房的主要承重结构是屋架或屋面梁、柱和基础。
当屋架与柱顶为铰接,柱与基础顶面为刚接时,这样组成的结构叫排架。

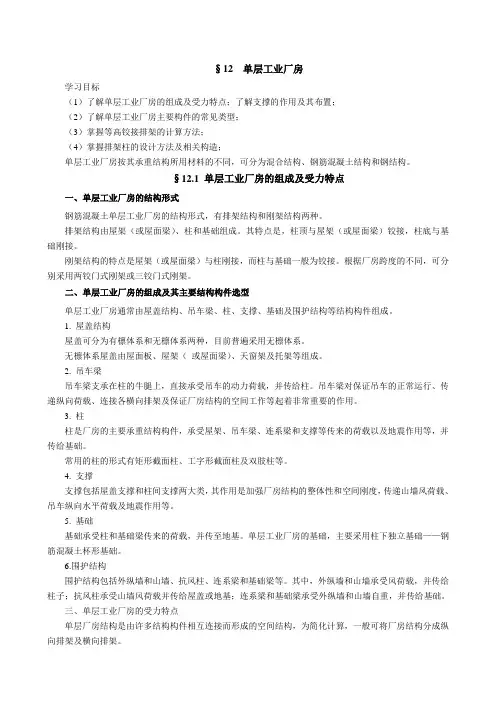

§12 单层工业厂房学习目标(1)了解单层工业厂房的组成及受力特点;了解支撑的作用及其布置;(2)了解单层工业厂房主要构件的常见类型;(3)掌握等高铰接排架的计算方法;(4)掌握排架柱的设计方法及相关构造;单层工业厂房按其承重结构所用材料的不同,可分为混合结构、钢筋混凝土结构和钢结构。
§12.1 单层工业厂房的组成及受力特点一、单层工业厂房的结构形式钢筋混凝土单层工业厂房的结构形式,有排架结构和刚架结构两种。
排架结构由屋架(或屋面梁)、柱和基础组成。
其特点是,柱顶与屋架(或屋面梁)铰接,柱底与基础刚接。
刚架结构的特点是屋架(或屋面梁)与柱刚接,而柱与基础一般为铰接。
根据厂房跨度的不同,可分别采用两铰门式刚架或三铰门式刚架。
二、单层工业厂房的组成及其主要结构构件选型单层工业厂房通常由屋盖结构、吊车梁、柱、支撑、基础及围护结构等结构构件组成。
1. 屋盖结构屋盖可分为有檩体系和无檩体系两种,目前普遍采用无檩体系。
无檩体系屋盖由屋面板、屋架(或屋面梁)、天窗架及托架等组成。
2. 吊车梁吊车梁支承在柱的牛腿上,直接承受吊车的动力荷载,并传给柱。
吊车梁对保证吊车的正常运行、传递纵向荷载、连接各横向排架及保证厂房结构的空间工作等起着非常重要的作用。
3. 柱柱是厂房的主要承重结构构件,承受屋架、吊车梁、连系梁和支撑等传来的荷载以及地震作用等,并传给基础。
常用的柱的形式有矩形截面柱、工字形截面柱及双肢柱等。
4. 支撑支撑包括屋盖支撑和柱间支撑两大类,其作用是加强厂房结构的整体性和空间刚度,传递山墙风荷载、吊车纵向水平荷载及地震作用等。
5. 基础基础承受柱和基础梁传来的荷载,并传至地基。
单层工业厂房的基础,主要采用柱下独立基础——钢筋混凝土杯形基础。
6.围护结构围护结构包括外纵墙和山墙、抗风柱、连系梁和基础梁等。
其中,外纵墙和山墙承受风荷载,并传给柱子;抗风柱承受山墙风荷载并传给屋盖或地基;连系梁和基础梁承受外纵墙和山墙自重,并传给基础。
单层工业厂房概述2了解工业建筑的特点及分类,并理解工业厂房的基本形式与特点,掌握单层工业厂房的组成。
一、工业建筑特点二、单层工业厂房的基本形式三、单层工业厂房的组成讲授第九章单层工业厂房构造第一节概述第一课时:第二课时:一、工业建筑特点:四、工业建筑组成:二、工业建筑分类:三、单层工业厂房基本形式1、什么叫工业建筑?有哪些特点?2、排架结构的单层工业厂房由哪几部分组成?并画出主要荷载传递路线?第九章单层工业厂房构造第一节概述思考:生产性质不同,厂房有什么不同?新课:第一课时:回顾:建筑按使用性质可分哪几种?什么叫工业建筑?工业建筑——为工业生产服务的建筑物和构筑物的总称。
一、工业建筑的特点:(1)厂房的建筑设计是在工艺设计图的基础上进行的。
(2) 生产设备的要求决定着厂房的空间尺度设备多,体量大,各部生产联系密切,有多种起重运输设备通行,致使厂房内部具有较大的敞通空间。
(3)当厂房宽度较大时,特别是多跨厂房,为满足室内采光、通风的需要,屋顶上设有天窗;为了屋面防水、排水的需要,还应设置屋面排水系统(天沟及水落管) 。
(4)厂房荷载决定着采用大型承重骨架在单层厂房中,多用钢筋砼排架结构承重;在多层厂房中,用钢筋混凝土骨架承重。
对于特别高大的厂房,或有重型吊车的厂房,或高温厂房,或地震烈度较高地区的厂房,宜采用钢骨架承重。
(5)生产产品的需要影响着厂房的构造。
二、工业建筑的分类1.按厂房的用途分(1)主要生产(2)辅助生产厂房(3)动力类厂房(4)贮藏类建筑(5)运输类建筑2.按车间内部生产状况分(1)热加工车间(2)冷加工车间正常温、湿度(3)有侵蚀性介质作用的车间(4)恒温恒湿车间(5)洁净车间第二课时:3.按厂房层数分(1)单层厂房(2)多层厂房(3)混合层次厂房三、层工业厂房的基本形式:1、平面基本形式:(1)单跨厂房(2)平行双跨、三跨与多跨厂房(3)垂直跨厂跨2、剖面基本形式:(1)单跨双坡式(2)等高双跨四坡式(3)不等高双跨三坡式(4)等高三跨六坡式小结:。
