C L WD R2料位计说明书56版本CLW-DR-2物位监测仪安装调试说明书威海海和科技有限责任公司地址：山东省威海市高技区火炬路213号创新创业基地C座邮编：264209电话：0631-5686190，5681690传真：0631-5680690网址：目录一.CLW-DR-2简介1.1应用场合1.2产品特点1.3技术指标二.工作原理及特点2.1 CLW-DR系列连续物位监测仪工作原理2.2 CLW-DR系列物位监测仪特点三.安装示意图3.1安装位置图3.2安装侧面图3.3变送器接线图四.安装准备4.1安装位置的选择4.2法兰安装与定标管件的安装4.3电缆铺设五.现场安装5.1搬运5.2传感器的安装5.3变送器的安装5.4变送器的安装与接线六.调试6.1通电检查6.2 DCS设置6.3调试方法6.4调试备忘录七.故障分析八.随机配件一. CLW-DR-2简介1.1 应用场合：电力、冶金、水泥、化工等行业的煤粉仓1.2 产品特点：●自动校准，免调试，免维护●智能化判断，抗干扰能力强，信号稳定，实时连续高精度测量物位●自成阻容测量体系，工作与料仓形状无关●测量精度不受物料湿度、温度、密度及飞灰的影响●刚性传感器结构，长寿命运行●传感器耐高温、不挂粉，塌粉现象对测量无影响1.3 技术指标：●电源：AC220V±10% 功率：15W●变送器环境温度：-20~ +75︒C 防护等级IP65●绝对误差：0.1m●变送器输出:4~20mA DC●标准量程: 0~8m,特殊需要可特制●传感器耐温:长期260︒C ，瞬时600︒C二.工作原理及特点2.1 CLW-DR系列连续物位监测仪工作原理基本原理：分段连续测量原理、射频锁相分层扫描测量技术CLW-DR系列物位监测仪采用独创的分段阻容传感器，结合射频锁相测量技术、等电位技术及专用监测软件，对介质进行分段逐层扫描，实现对煤粉仓、原煤仓、灰库等粉灰及颗粒状料仓物位的实时连续监测。

2.2 CLW-DR系列物位监测仪特点综上所述，CLW-DR系列物位监测仪具有如下优点：●实时跟踪物料特性的变化，自动校准，实现免调试、免维护、高精度测量物位；●采用智能化判断及等电位技术消除挂料、飞灰等干扰影响；●全量程无误差积累。

误差可消除在段内，不会叠加。

●采用射频锁相测量技术，增加信号的稳定性和可靠性。

三.安装示意图3.1安装位置图3.2安装侧面图3.3变送器接线图«Skip Record If...»说明：GND ——0 V（物位监测仪屏蔽线接点）P1.P2.P3……——分段传感器各段传输电缆接点+ —— 4-20MA电流输出- —— 4-20MA电流输出AC220V---交流电源220V四.安装准备4.1安装位置的选择(详见3.1安装位置图)在仓顶选择合适位置开孔，必须遵循以下几个原则：●开孔位置上方要有2.5m高度的空间；●开孔位置与进粉口的距离保证在0.3—0.6米之间,并且下方20 锥角内无障碍物；●开孔位置与手摇粉漂的距离在0.5——1米之间,并要远离吸潮孔（ >1m）；4.2法兰与定标管件的安装4.2.1、依照安装标示的方向将法兰水平安装，必须与仓壁内钢筋、钢板焊接良好；保证可靠接地，并且要做好密封，防止渗水到传感器上。

4.2.2、法兰上口应高出地面5cm以上,以防渗水；4.2.3、定标管件：用于校准物位计的准确性。

定标管件的安装位置：与传感器法兰的距离为0.3米左右，安装孔附近无其他障碍物；4.2.4、传感器固定法兰和定标管件为系统自带物位监测仪传感器固定法兰（内径250mm）定标管件（内径40mm）4.3电缆铺设4.3.1信号电缆:现场至集控室敷设一根两芯屏蔽电缆(用于物位监测仪电流输出),屏蔽端在集控室稳固接地4.3.2电源电缆:现场至集控室敷设电源电缆一根（AC220V两芯）；五.现场安装5.1搬运整体搬运，可拆去外包装，但应采取适当措施保护物位监测仪相关各件，避免挤压、碰撞，造成物位监测仪不必要的损坏；5.2传感器安装：5.2.1、必备工具：螺丝刀、斜口钳、扳手（10、12、14、17）、两根支撑传感器钢管、万用表。

5.2.2安装步骤示意图如下：«Skip Record If...»传感器安装步骤示意图注：传感器分为多节，每节之间有中间法兰连接，各节之间可相互折叠（注意折叠的方向性）。

由2至3人可抬起传感器部分。

5.2.3安装步骤：1、将传感器部分垂直竖立，末端（无引线端）对准安装法兰，其余各节缓慢后撤，将第一节传感器垂直插入仓内；2、用钢管穿过中间法兰下部的陶瓷件，将（两个钢管最好缠上一些胶带，防止碰碎陶瓷件），将第二节立直，立直时一定要小心，防止中间法兰处压线，然后上螺栓（螺栓的尺寸M10×45，数量6个）紧固中间法兰；3、轻微向上抬起传感器部分，卸下安装夹具或钢管；4、缓慢放入第二节，紧固中间法兰，依此类推安装到最后一节；5、将最后一节传感器放好，电缆在法兰端部依次穿过厚隔热板（电缆保持常态不要拉紧）、不锈钢套筒、小隔热板、最后把弹性挡圈固定，在外周围及穿线孔缝隙处涂抹K-586密封胶密封，然后灌封703胶。

电缆外套粗玻璃丝套管，两端用绝缘胶带固定。

将测量极电缆从过渡活节中心孔穿过；6、安装过渡活节：螺栓（螺栓的尺寸M10×40，数量6个）紧固过渡活节；7、最终将整个传感器插入仓内。

5.2.4安装过程中应注意事项：●尽量不要硬拽测量极电缆；●不要手持或碰撞各测量分极，注意安装紧固传感器部分中间法兰时，注意不要压挤测量极的电缆；●安装夹具乃厂家特制，一般采用其它工具（如：木棒、铁棒）代替，选择时应保证其强度和长度，避免折断或掉入仓内；●紧固中间法兰的螺栓型号为M10×45，固定过渡活节的螺栓为M10×40；●螺栓应垫有弹簧垫片；螺栓应拧紧，不松动；●安装过程中应避免工具、安装配件掉入仓内；5.3变送器的安装5.3.1安装步骤示意图：«Skip Record If...»变送器安装步骤示意图5.3.2安装步骤：1、准备工作：将垫圈（1个）和密封板（4个，2个覆铜板和2个橡胶板）准备好。

垫圈和密封板的结构图：2、信号电缆（统称为传感器引线）穿过垫圈和密封板的孔，垫圈和密封板之间的排列顺序：垫圈、敷铜板、橡胶板、橡胶板、敷铜板。

3、打开变送器铝壳，将信号电缆捆在一起从变送器底部的中间孔中抽出，注意不要将信号电缆拽坏、拽紧。

4、用螺栓（尺寸为M8×40，数量4个）固定在安装法兰A与变送器部分，螺栓加弹垫。

5、检测信号（测量极）电缆：用万用表测量：大地与测量极电缆之间的绝缘电阻应为无穷大；用万用表测量：变送器壳与大地相通，电阻为0欧姆；6、信号（测量极）电缆检测合格后，挪动安装法兰A，使安装法兰A与固定法兰的螺栓安装孔对齐。

用螺栓（尺寸为M12×30，数量8个）固定，螺栓加平垫。

注意事项：●引线不要拉紧，要留有余量，引线不可打结；●注意不要损害、丢失信号电缆的序号；5.4变送器的安装与接线接线方式详见“3.3变送器接线图”。

接电容引线时注意消除引线及人身的静电。

尤其在机组运行过程中，必须将各路引线用临时导线接地，然后再接到信号接线柱上，确认与接线柱连接牢固后，再撤去临时接地线。

按照“变送器接线图”正确接线，（按照信号电缆的标记1、2、3……依次接到变送器电路板接线柱的P1、P2、P3……上，将相应的电缆屏蔽线拧在一起，用接线夹子夹紧，连接到接线柱GND上，注意电缆相互之间不要交错缠绕），将密封胶(703硅橡胶)灌入变送器中心孔（测量极电缆输入孔）中。

将电源和信号电缆从电缆出线孔穿入变送器壳内部，按照“变送器接线图”，接好电源和信号电缆。

六.调试6.1通电检查通电前检查: 1.法兰必须可靠接地2.传感器与法兰之间必须扭紧3.变送器接线无错误。

通电后，物位监测仪变送器会自动测量各个测量极的电容实测值，在数码管上自动循环显示C1——C8的电容值(单位pf)、物料高度实测值H(单位mm)、主测量极每米满料电容值CE（单位pf)通电后，空仓时，如果H值大于100mm，请参照“6.3手动调试方法”，先记录下当前空仓电容值,然后进入手动调试状态，检查菜单中C1——C8存储的数值与所记录的空仓电容值是否一致，如果空仓电容值比存储值大，就需要修改为空仓的电容值；其它参数不用修改。

参数检查完毕后，当H显示零时变送器电流输出应该为4mA，用万用表电流档进行检查。

注:空仓电容值——物料没有碰触传感器时各测量点所测的电容值6.2 DCS设置变送器信号输出为DC 4-20mA,属有源输出，无须提供外加电压，量程为( )m,DCS量程设置应与变送器量程保持一致。

6.3手动调试方法若由于某种原因需要单独更改有关参数，或需要根据显示数值变化调整相关参数，可使用手动调试，参见《调试备忘录》。

调试过程：6.3.1 记录空仓电容值打开变送器外壳，可看到变送器板上有8位数码管，数码管下部有两个按键，左侧按键标记为S1，右侧按键标记为S2，参见下图“变送器显示图”。

通电后，数码管循环显示各测量极电容值C、H、CE，记录下各测量极电容的显示值（必须是空仓值）。

注：S1为位置移动键，S2为参数调整键6.3.2 进入菜单方法（以修改初始电容值为例）1、同时按住S1键、S2键,直到屏幕显示Cd ******，迅速松开S1键、S2键2、连续按S1键，将闪烁的位置移至屏幕百位位置上，Cd0000003、按S2键一次，将该位数值调为1，Cd0001004、继续按S1键，将闪烁的位移至十位，Cd0001005、按S2键，将十位数值调为2，Cd0001206、继续按S1键，将闪烁的位移至个位，Cd000120；再按S2键，将个位数调为0，Cd0001207、依照上述操作，输入密码0001208、继续按S1键，移动到C闪烁，C d000120，按S2键，会看到每按一次，会依次显示C01******，C01******，C03******，······所有参数，下面要做的就是将空仓电容值输入并存储6.3.3．将记录的数值输入进入菜单C01******时，按S1键，将闪烁的位置移动到要修改的数值上，按动S2键修改该位数值。

将C1数值修改完成之后，连续按动S1键让C01 的“C”位闪烁，按动S2键会看到出现C02******，同样完成C02初始值的输入，同理再完成C03等参数的输入。

6.3.4．将输入的数值存储修改完毕后继续按动S1键，将闪烁位置移动到千万位上，连续按S2键直至出现Cd******，输入存储密码000121后再按S1键，当“c”闪烁时C d000121按动S2键存储。

合集下载

液位计操作说明书

液位计操作说明书

液位计操作说明书
一、仪表接线
表壳后共四个接线端子分别为“+”“—”“ +”“—”。

两线制接法为+24V DC接第三个端子“+”。

+(4~20)mA接第二个端子“—”。

二、调试
设定状态下的按键功能：
菜单操作分4部分：
（一、）基本参数项目表：
（二、）输出电流校准项目表：
（三、）修改频率项目表：
（四、）零点量程迁移项目表：（此项的零点量程必须同时迁移）
调试状态下的按键功能：
1、显示当前电压：
同时按下ZS按键2秒，液晶屏幕显示当前测量电压。

注意：如果是用增益，则电压为放大后的电压。

按C键退出显示电压，进入正常模式其代表界面如下：
2、零点调试：
零点调试：将液位放空至零点位置，待其稳定后，同时按下ZS按键8秒以上，液晶显示当前电压且同时显示“ZSOK”字符，则表示可以调试零点。

其代表界面如下：
这时按下Z键2秒，调试零点结束。

3、量程调试
量程调试：将液位加满至量程位置，待其稳定后，同时按下ZS按键8秒以上，液晶显示当前电压且同时显示“ZSOK”字符，则表示可以调试量程。

其代表界面如下：
这时按下S键2秒，调试量程结束。

西门子 物位测量仪表 说明书

西门子 物位测量仪表 说明书


Lev el instruments
应用 连续物位测量 - 超声波一体化液位计 一体化超声波液位计，用于液体液位的精确测量
设备描述
页码
Probe • 简单、结构紧凑、具有低廉价格的超声波液位 仪表，具有广泛应用范围的多种型号： - 三线制系统， 5m 标准型， 24VDC，以及 8m 扩展型 - 两线制系统，标准型和本安型 - 卫生型，三线制或两线制系统 SITRANS Probe LU 两线制供电一体化超声波液位计，测量储罐和简 单过程容器中液体的液位和体积，同时也可用于 明渠流量测量 精度达到量程的 0.15% • 量程为 6m 或者 12m。 或 6mm，提供无可比拟的可靠性
一体化超声波液位计，用于液体液位的精确测量
连续物位测量 - 超声波电子控制单元 性能可靠超声物位计，用于各种应用，包括物 位、流量、体积、物位差、可测介质有燃料油， 市政污水、酸或高安息角的物料 MultiRanger • 非接触超声技术，提供固体、液体或泥浆的中 短量程测量的应用，直至 15m
HydroRanger200 是应用广泛有效可靠的液位仪， 包括液位差检测，明渠流量监测和体积转换功 能，可用于水管部门、市政供水和污水处理厂 等。
连续物位测量 超声波一体化液位计 The Probe SITRANS Probe LU 超声波电子控制单元 MultiRanger HydroRanger 200 EnviroRanger ERS 500 MiniRanger Plus SITRANS LU 01 和 LU 02 SITRANS LU 10 SITRANS LU SAM SITRANS LU AO 用于界面测量的超声波电子控制单元 InterRanger DPS 300 明渠流量测量 OCM III VS 100 超声波传感器 ST-H Echomax XRS-5 Echomax XPS 和 XCT Echomax XLS 和 XLT 附件 瞄准器 分体法兰 FMS 安装支架 TS-3 温度传感器 微波 （雷达） SITRANS Probe LR SITRANS LR 200 SITRANS LR 300 SITRANS LR 200 和 SITRANS LR 300 的附件 SITRANS LR 400 射频导纳 SITRANS LC 300 SITRANS LC 500 SITRANS PD 500 物位开关 Pointek ULS 200 Pointek CLS 100 Pointek CLS 200 Pointek CLS 300 Pointek CLS 法兰 Pointek CLS 500 Pointek VLS 200 Pointek PLS 200 通讯 SmartLinx 模块 Dolphin Plus 软件
投入式液位计说明书

投入式液位计说明书

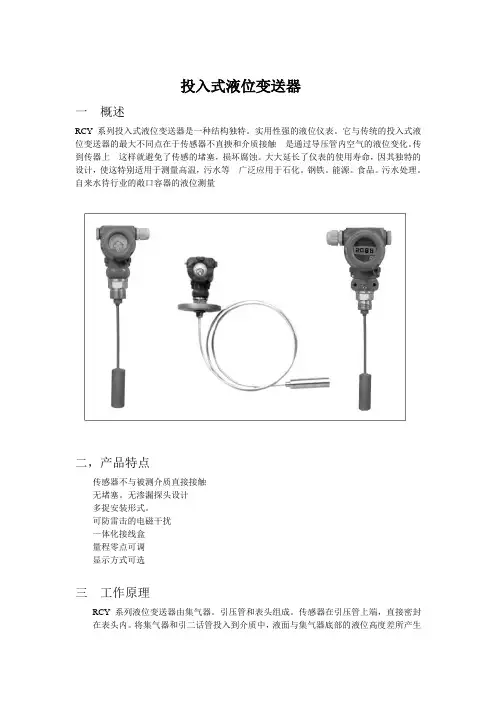

投入式液位变送器一概述RCY系列投入式液位变送器是一种结构独特。
