当前位置：文档之家 › 最新1-设计总说明书2

最新1-设计总说明书2

  • 格式：doc
  • 大小：495.00 KB
  • 文档页数：22

1-设计总说明书2检索号：S C J N-S09S-A01广安区地方电网农网完善工程10k V及以下配电工程施工图设计总说明书四川省建能水利电力咨询有限公司二○○九年十一月成都目录第一章总述 (2)一、设计依据 (2)二、设计范围及规模 (4)（一）、设计范围 (4)（二）、设计规模 (4)第二章沿线地形、地质及交通运输情况 (12)一、地形条件 (12)二、地质条件 (12)三、交通运输条件 (12)第三章机电部分 (13)一、设计气象条件 (13)二、导线型号，设计安全系数及防振措施 (13)1、导线型号 (13)2、导线安全系数 (13)3、导线防振措施 (14)三、金具及绝缘配合 (14)1、金具 (14)2、绝缘配合 (15)四、防雷接地 (15)第四章结构部分 (16)一、杆塔 (16)1、混凝土电杆 (16)2、横担及斜撑 (16)3、拉线 (16)4、电杆材料 (17)二、基础 (17)1、基础型式 (17)2、基础材料 (17)第五章施工说明及要求 (18)一、总体要求 (18)二、其它说明 (18)第一章总述一、设计依据1.本工程主要依据下列文件进行设计：1、本工程勘测设计合同；2、《10kV及以下架空配电线路设计技术规程》（DL/T5220—2005）；3、四川省地方电力农网建设与改造工程图集之二《10kV线路及以下配电线路工程图集》；4、现场踏勘收集的相关资料。

2. 农网改造预算书编制依据1、根据农网工程相关文件。

2、根据本工程设计说明书，设备材料表。

3、根据《四川省2000定额建设工程安装部分》。

4、材料，设备价格根据工程现场实地调查资料及市场询价。

5、定额中的税费根据《四川省人民政府办公厅关于我省第二期农网改造有关税费问题的通知》川办发【2002】29号文件。

5.1 关于工程概预算编制（一）10kV及以下低压配电工程概预算不计列以下费用：土地占用补偿费、青苗赔偿费、价差预备费、建设项目法人管理费、企业利润、赶工补偿费、施工图预算包干费用、管理车辆购置费、企业财务费、安全文明施工增加费、定额管理费。

（二）10kV及低压配电工程预算中，工程质量监理检测费10kV电压等级按照工程造价的千分之二、10kV以下电压等级按照工程造价的千分之一计列，10kV工程的勘测设计费按照工程建安费的百分之一计列（出正规勘测设计图纸）、10kV电压等级工程的勘测设计费按照不超过工程建安费的千分之五计列。

（三）除（一）、（二）款以外的其他取费项目的取费标准按有关规程规范低限的50%计列。

5.2 本工程具体取费标准如下：（1）10kV线路及变台工程的工程类别是按照一类工程、取费级别为二级、取费档次为Ⅰ档。

（10kV线路及变台工程取费见下表）10kV线路及变台工程取费（2档。

（低压线路及变台工程取费见下表）低压线路工程费用取费二、设计范围及规模（一）、设计范围本工程设计范围为：广安区地方电网（农网）10kV及以下配电完善工程本体设计。

（二）、设计规模1、10kV部分线路工程本工程线路全长74.985公里，导线采用LGJ-35/6型钢芯铝绞线；LGJ-50/6型钢芯铝绞线；LGJ-150/20钢芯铝绞线及JKLYJ-150架空绝缘线；全线路共新立电杆367基，新立双回路铁塔16基，利用原杆18基。

本工程拆除线路长度19.614公里拆除电杆10根、单横担35组、双横担18组，拉线55组，拆除旧隔离开关一组。

所有“T”接杆（N0）需安装10kV跌落开关一组。

2、10kV变台工程本变台工程设计安装S11- 50/10型油浸式变压器14台，安装S11- 30/10型油浸式变压器71台；10kV高压侧新安装RW11-10/200跌落式熔断器、HY5WS-17/42氧化锌避雷器各1组，低压出线侧安装考核表箱1台及相应接地装置一套。

3、低压线路及户表工程a、低压线路工程本工程线路涉及5个镇，6个办事处，100多个村(详见下页)，线路全长229.79公里（二线线路长204.794km，三线线路长10.549km，四线线路长14.186km）。

全线路共用电杆3590根，新立电杆3032根（Φ150×8电杆2910根，Φ150×9电杆114根，Φ150×10电杆5根，Φ150×12电杆2根）、利用原杆561根。

本工程拆除线路长167.28公里，拆除电杆2274根，拆除二线横担2785付、拉线1640根。

b、户表工程本工程供电户数为6295户，下户线全长为600.006公里，下户线导线采用BLV型铝芯绝缘线，其中BLV-10mm2铝芯绝缘线长度为357.12公里、BLV-16mm2铝芯绝缘线长度为230.2公里、BLV-35mm2铝芯绝缘线长度为8.756公里；、BLV-50mm2铝芯绝缘线长度为3.93公里；下户线采用穿PVC管敷设。

本工程共新建室外表台1201座，安装电表6295只，电表型号为DT862 5（20）A（每只电表配漏电开关1只、单相闸刀1把、瓷插保险1只）；电表采用室外表台集中布置，下户线由表台电表出线引至各用户。

仅供学习与交流，如有侵权请联系网站删除谢谢7仅供学习与交流，如有侵权请联系网站删除谢谢8仅供学习与交流，如有侵权请联系网站删除谢谢9仅供学习与交流，如有侵权请联系网站删除谢谢10仅供学习与交流，如有侵权请联系网站删除谢谢11第二章沿线地形、地质及交通运输情况一、地形条件沿线地形划分：丘陵100%。

二、地质条件沿线地质划分为：普土30％;40％;50％，松砂石50%;40％;30％，岩石20％。

三、交通运输条件线路沿途基本上有乡村公路或机耕道通过，汽车运输条件较好；本工程地处丘陵地带，人力运输条件较好。

综合上述情况，工地平均运输距离为：人力0.3;0.4;0.5公里，汽车5;10;12公里。

第三章机电部分一、设计气象条件根据广安区气象资料和现有10kV线路运行情况，本10kV线路工程设计气象条件按“四川零级气象区”设计。

二、导线型号，设计安全系数及防振措施1、导线型号1）10kV线路工程：LGJ-35/6型钢芯铝绞线2）低压线路工程：LGJ-35/6型钢芯铝绞线3）园门～城区导线采用LGJ-150/20型钢芯铝绞线及JKLYJ-150架空绝缘线。

2、导线安全系数本工程导线防振采用防振锤防振，根据导线型号：LGJ-35/6导线防振锤选用FD-1型防振锤。

LGJ-150/20导线防振锤选用FD-3型防振锤。

三、金具及绝缘配合1、金具本工程的金具均采用（85）国标定型金具96修定版，选型时应根据导线、拉线规格、绝缘子型号，选择与之匹配的金具。

导主要金具见下表：1）10kV 配电线路工程拉线主要金具：金具机械强度的设计安全系数，最大使用荷载情况时不小于2.5，断线断联情况不小于1.5。

金具质量对线路安全运行有重大影响，因此，对本工程供货的金具厂家一定要保证金具加工质量，从金具的材质到加工工艺都应严格控制。

2）低压配电线路工程低压线路耐张采用ED型蝶瓶配合N型拉板。

2、绝缘配合1）10kV线路配电工程直线杆绝缘子及耐张杆跳线绝缘子采用P-15T针式绝缘子，耐张绝缘子选用X-4.5悬式绝缘子，耐张串采用2片X-4.5瓷质绝缘子组合成串。

2）0.4kV线路配电工程直线杆绝缘子、直线转角杆及分支杆跳线绝缘子选用PD-1T针式绝缘子，耐张绝缘子选用ED-2蝶式绝缘子。

四、防雷接地1、10kV线路电杆根据广安地区现有10kV线路运行情况，电杆均未敷设接地装置，故本10kV线路工程电杆不考虑敷设接地装置。

2、10kV变台根据规范规定，变压器容量小于100kVA的接地电阻不大于10欧，大于100kVA的接地电阻不大于4欧。

接地敷设方式采用水平接地与垂直接地相结合方式敷设，若接地电阻不能满足要求，应相应增加水平接地及垂直接地极（接地坑敷设降阻剂和回填粘土），直至满足规范要求为止。

第四章结构部分一、杆塔1、混凝土电杆1）10kV配电线路工程混凝土电杆采用Φ150×10 m、Φ190×12 m预应力锥形电杆2）低压线路配电工程混凝土电杆采用Φ150×8 m、Φ150×9m预应力锥形电杆3）电杆埋深电杆埋深：8m电杆埋深为1.5m、9m电杆埋深为1.6m、10m电杆埋深为1.7m、12m电杆埋深为1.9m2、横担及斜撑1）10kV线路工程直线单杆、直线转角单杆、耐张单杆及终端单杆横担采用∠63×6×2100；直线双杆横担、耐张双杆及终端双杆横担采用∠63×6×6200，耐张及终端双杆横担需配∠63×6×610五孔连扳和∠50×5花铁。

本工程直线单杆、直线转角单杆、耐张单杆及终端单杆横担不配置斜撑，直线、耐张及终端双杆横担需配∠50×5斜撑。

2）低压配电线路工程二线横担采用∠50×5×800，四线横担采用∠63×6×2000。

3、拉线1）10kV配电线路工程拉线采用GJ-35镀锌钢绞线，每根拉线中间加一片X-4.5悬式绝缘子；拉线NUT型线夹端部丝扣打冲防盗。

2）低压配电线路工程拉线采用GJ-35镀锌钢绞线，中间加一个J-9拉紧绝缘子；拉线NUT型线夹端部丝扣打冲防盗。

拉线棒型号采用LB1-2（配LU1-1拉盘U型环）。

4、电杆材料本工程铁附件采用Q235钢，其强度设计值及物理特性指标应符合现行国家规范GB 50017-2003《钢结构设计规范》、GB700-88《碳素结构钢》和GB ／T 1591-94《低合金高强度结构钢》的规定，铁附件加工完试组装合格后热浸镀锌防腐。

二、基础1、基础型式1）底盘基础：本工程电杆不设底盘，电杆基础底部开挖尺寸为800×800；电杆组立时，电杆基础应用块石回填密（回填高度不得小于电杆埋设深度的2/3），避免架线后电杆发生倾斜。

2）拉线盘型式为：LP063）拉盘埋深：拉盘埋深为1.8m。

2、基础材料本工程水泥杆的拉盘基础采用预制钢筋砼拉线盘，砼标号为C25级，钢材为HPB235(Q235)钢。

第五章施工说明及要求一、总体要求1、本工程的施工按《10kV及以下架空电力线路施工及验收规范》进行施工及验收。

2、施工单位应按设计图纸及说明进行施工，若需变更应按设计变更管理制度办理。

3、本工程所使用的材料、设备均应取得符合国家标准的出厂质量合格证，并要求使用优质产品，不合格者严禁使用。

4、材料加工应按设计图纸及有关行业标准执行。

二、其它说明1、施工单位开工前应将现场复测情况与杆位明细表、平断面定位图等核对无误后方可施工。

2、基础分坑前必须按杆位明细表中电杆型号、规格等确认无误后方可施工。

合集下载

1-1系统设计方案(综合说明)

1-1系统设计方案(综合说明)

第一部分系统设计方案第一章综合说明各位领导、各位专家：首先，非常感谢各位领导、各位专家对本公司的信任与支持，使本公司有机会参与《镇江万达喜来登酒店弱电工程》项目，并能为此项目提出我们的设计思想和解决方案。

本方案是在遵循镇江万达喜来登酒店弱电工程的实际需求基础上设计的。

并充分考虑未来的发展状况，结合我们自身的资源和技术优势，提出的一个相对比较完整、具有较高的可实施性、技术领先又切合实际的长期建设规划设计。

我们真切的希望通过共同的努力，能够为各位领导、专家提供最具价值的参考建议，并且通过我们之间的密切合作，为镇江万达喜来登酒店弱电工程建设打下坚实的基础。

我们会以满腔的热忱、精湛的技术、多年的设计施工经验和完善的服务，为镇江万达喜来登酒店弱电工程顺利完成做出应有的贡献。

本公司郑重承诺：此次为镇江万达喜来登酒店弱电工程所提供的文件真实可靠，并对此项目中所涉及的技术规划方案内容负责。

镇江万达喜来登酒店弱电工程技术标分为三部分：系统设计方案施工组织设计设备及主材清单第一部分《系统设计方案》，根据招标文件要求，我公司对整个弱电系统进行了整体规划和设计。

第二部分《施工组织设计》，详细描述了整个系统实施的项目组织架构、质量管理、成本控制、进度计划、项目培训等等。

再次向各位领导、各位专家表示深深的感谢，并预祝项目成功、合作愉快！1.1酒店智能化的突出点面对知识经济的扑面浪潮，每个酒店都要考虑：如何将科学、技术和经济三者结合起来，如何将知识转化为本酒店的核心能力，从内部管理到外部销售都将发生质的变化。

计算机技术的引进，电脑管理系统的运用，网络营销的产生，都将促使酒店经营管理的网络化、智能化。

根据《镇江万达喜来登酒店建筑平面图》，通过认真了解镇江万达喜来登酒店项目将来的应用分析，对酒店的应用要求明确化、定量化，形成科学的、严格的、可操作的具体目标，即：从功能、性能、实施和费用等方面结合现有的产品和各类相关技术确定了弱电系统设计目标，规划设计了本方案以供参考选择。

设计说明书范文

设计说明书范文

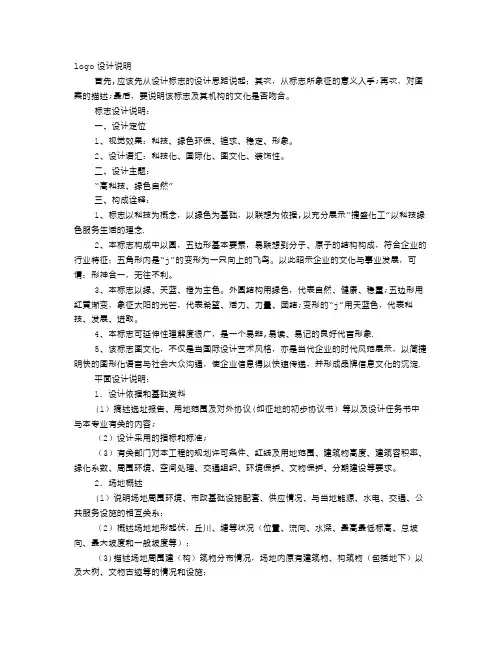

logo设计说明首先,应该先从设计标志的设计思路说起；其次，从标志所象征的意义入手;再次，对图案的描述;最后，要说明该标志及其机构的文化是否吻合。
