08 第八章 手持式电动工具和移动式电气设备

分配电箱的电器配置
在采用二级漏电保护的配电系统中，分配电箱中不要求设置漏电保护器，分配电箱的电器配置应符合下述原则： 总路设置总隔离开关，以及总断路器或总熔断器。 分路设置分路隔离开关，以及分路断路器或分路熔断器。 隔离开关设置于电源进线端。
开关箱
动、照分离
每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上的用电设备（含插座）。 动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。（防止动力停电影响照明）
配电线路
三级配电二级防护
总配电箱
临时用电设总配电箱、分配电箱、开关箱。 二级防护指的是总配电箱为一级 开关箱为二级保护。
设总隔离开关、分隔离开关、总熔断器和分熔断器和漏电保护器 以及电压表、电流表 电度表
总配电箱的电器配置
总配电箱（一级配电箱）
总配电箱（一级配电箱手持电动工具管理、检查、维修的安全技术规程》 (GB3787——93)规定。 按规程要求：工具在发出或收回时，保管人员必须进行一次日常检查；在使用前，使用者必须进行日常检查。工具电源线上的插头不得任意拆除或调换，使用I类工具时还应采取漏电保护器，隔离变压器等保护措施。工具电源线不得接长或拆换，需加长时应采用耦合器进行联接。刘某使用的电钻插头被拆换过，送回来后也没检查，使用时又没有安装漏电保护器。电源线又被用两芯胶皮线接长，电源插头接地端被接到相线上，一系列的错误行为导致触电事故的发生。
案例：持电动工具使用前未做检查导致触电事故 事故经过 某厂外线工刘某等三人在厂区院内墙上安装水银灯，刘某负责用电钻在墙上打眼，装刀闸。刘某使用的单相电钻，由于电源线不够长，与刘某同时作业的倪某就接了一根二芯胶皮线引到屋内电源板上，这时刘某已手握电钻站到1m高的凳子上准备打眼。闸合上后，刘某发现电钻不转，检查电钻时，一只手扶在墙上后，突然触电坠落地面，去医院抢救无效死亡。 原来刘某使用的手电钻事前曾被职工借回家中，这把电钻是I类手持电动工具，该职工将电钻的三芯插头拆下使用，用完电钻又将电源的三芯插头安上，但误把保护零线接在插头相线接线柱上，留下了事故隐患。 刘某等人使用前，又没有对手电钻进行检查，合闸后，刘某发现电钻不转，检查电钻时，右手握手电钻左手扶墙，使电流通过双手形成回路，导致触电后坠地死亡。

或松动。 3.检查电源开关是否失灵、是否破损、是否牢固、接ห้องสมุดไป่ตู้有无
松动。 4.电源线应采用橡皮绝缘软电缆。单相用三芯电缆、三相用
四芯电缆，电缆不得有破损或龟裂、中间不得有接头。 5. I 类设备应有良好的接零或接地措施，且保护导体应与工
作零线分开；保护零线（或地线）应采用截面积0.75~1.5 mm2以上的多股软铜线；且保护零线（地线）最好与相线、 工作零线在同一护套内。
6.使用 I 类手持电动工具应配合绝缘用具，并根据用电特征 安装漏电保护器或采取电气隔离及其他安全措施。
7.绝缘电阻合格。带电部分与可触及导体之间的绝缘电阻： I类设备不低于2MΩ，Ⅱ类设备不低于7MΩ、Ⅲ类设备不 低 于1MΩ。交流耐压试验标准分别为950V、2800V和380V。
8.装设合格的短路保护装置。 9.Ⅱ类和Ⅲ类手持电动工具修理后不得降低原设计确定的安
I 类工具，必须采用漏电保护器或经安全隔离变压器供电。否则， 使用者必须戴绝缘手套，穿绝缘鞋或站在绝 缘垫上。 (2)在潮湿的场所或金属构架等导电性能良好的作业场所，必 须使 用 Ⅱ 或 Ⅲ类工具。如果要使用 I类工具。必须装设额 定漏电动 作电流不大于 30mA、动作时间不大于0.1秒的漏 电保护器。 (3)在狭窄场所如锅炉、金属容器，管道等应使用Ⅲ类工具。 如果使用 Ⅱ类工具，必须装设额定漏电动作电流不大于15mA、 动作时间不大于0.1秒的漏电保护器。不得使用 I 类工具。
安全技术措施
1-保护接地(接零) 2-安全电压 3-隔离变压器 4-双重绝缘 5-熔断器保护 6-绝缘安全工具 7-漏电保护 8-注意事项
手持式电动工具在使用中需要经常移动，振动也比较大， 容易发生碰壳事故，而它又往往是在工作人员紧握之下运行 的，而且其电源线的绝缘也容易由于拉、磨或其它机械原因 而遭到破坏。

（3）锅炉、金属容器、管道等狭窄且导电良好的作业场所，应使用
Ⅲ类工具，如果使用Ⅱ类工具，必须装设额定漏电动作电流不大于 15mA，动作时间不大于0.1s的漏电保护器。
使用时，Ⅲ类工具的安全隔离变压器、Ⅱ类工具的漏电保护器及Ⅱ、 Ⅲ类工具的控制箱和电源连接器等必须放在工作场所的外面，同时有专 人监护，必要时可随时拉闸。 （4）特殊环境，如湿热、雨雪以及存在爆炸性或腐蚀性气体的环境， 使用的电动工具必须符合相应的防护等级的安全技术要求，或按2中要求 进行，爆炸性气体场所，除上述要求外，必须使用防爆型电动工具。
2.电缆及插座开关选用必须满足以下要求
（1）Ⅰ类工具的电源线单相电动工具必须采用三芯防水线，三相电动 工具必须使用四芯多股铜芯橡皮护套软电缆或护套软线，其中黄、绿双色 线或指定线芯在任何情况下，只能用于保护接地或接零线，不得挪作他用。 （2）防水线、软电缆或软导线及其配套的插头不得任意加长或拆换。 使用完毕后，不得手提电源线移动电动工具。 （3）电动工具的插头、插座必须与之匹配，并与工具的额定电流相适 应，同时均应符合国家有关电动工具的标准。
手持部分是非金属的，有“回”符号标志。
3.Ⅲ类电动工具（即特低电压的电动工具）
（1）防触电保护措施：特低安全电压+ 加强绝缘 。 （2）额定电压：不超过50V。 （3）外壳：均为全塑料。
（二）按防潮程度分类
1.普通工具 2.防溅工具 3.水密工具

二、的接零或接地措施，且保护零线应与工作零线
分开。保护零线（或地线）应采用截面积0.75~1.5mm²以上多股软铜线，
保护零线（地线）最好与相线、工作零线在同一护套内；

手持电动工具的注意事项（续）

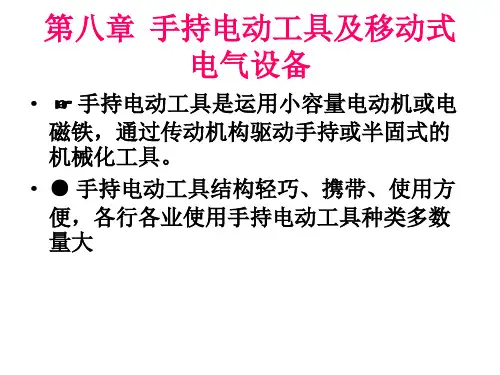

第八章 手持式电动工具和移动电气设备
第一节 手持式电工工具 第二节 移动式电动工具
第一节、手持电动工具
手持电动工具包括手电钻、手砂轮、 冲击电钻、电锤、手电锯等。在使用时必 须用手握持手柄不断移动，并且在工作时 由于振动较大，其内部绝缘容易损坏。所 以危险性比其他电器较大，更容易发生触 电事故，所以在安全方面有更高的要求。
施。
刘某等人使用前，又没有对手电钻进行检查，合闸后，
刘某发现电钻不转，检查电钻时，右手握手电钻左手扶墙， 使电流通过双手形成回路，导致触电后坠地死亡。
二、原因分析 违反了《手持电动工具管理、检查、维修的安全技术
规程》 (GB3787——93)规定。 按规程要求：工具在发出或收回时，保管人员必须进
行一次日常检查；在使用前，使用者必须进行日常检查。 工具电源线上的插头不得任意拆除或调换，使用I类工 具时还应采取漏电保护器，隔离变压器等保护措施。工 具电源线不得接长或拆换，需加长时应采用耦合器进行 联接。刘某使用的电钻插头被拆换过，送回来后也没检 查，使用时又没有安装漏电保护器。电源线又被用两芯 胶皮线接长，电源插头接地端被接到相线上，一系列的 错误行为导致触电事故的发生。
类别 安全性 方便性 生产及使用情况
Ⅰ类 较差 差 Ⅱ类 较好 好
不允许生产 但仍在使用 大量
Ⅲ类 最好 差
较少
双
金属壳体
重
绝
缘
保护绝缘
结
构
工作绝缘
示 意
图
带电体
二、手持电动工具的使用要求
1、手持电动工具的合理选用
（1）、一般场所，为保证安全，应选Ⅱ类工具 若选Ⅰ类，除应正确进行接地或接零外，还
应另外采取防护措施： a.使用绝缘用具（手套、鞋、垫、台） b. 装设漏电保护器 c. 安全隔离变压器
