丝网印刷的工作原理

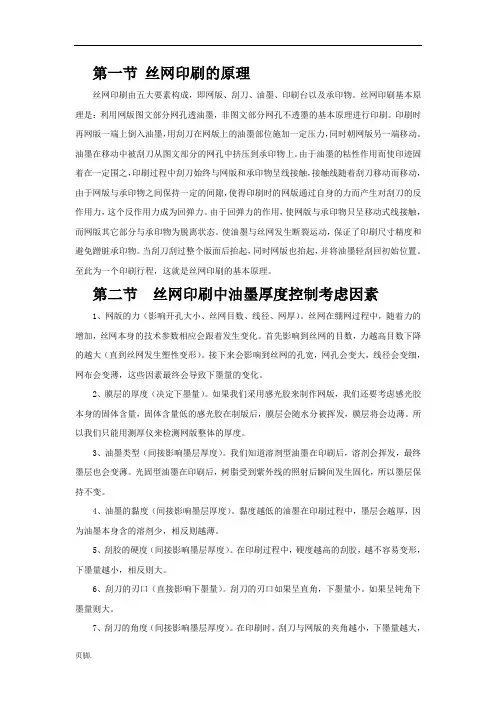

页脚. 第一节 丝网印刷的原理

丝网印刷由五大要素构成，即网版、刮刀、油墨、印刷台以及承印物。丝网印刷基本原理是：利用网版图文部分网孔透油墨，非图文部分网孔不透墨的基本原理进行印刷。印刷时再网版一端上倒入油墨，用刮刀在网版上的油墨部位施加一定压力，同时朝网版另一端移动。油墨在移动中被刮刀从图文部分的网孔中挤压到承印物上。由于油墨的粘性作用而使印迹固着在一定围之，印刷过程中刮刀始终与网版和承印物呈线接触，接触线随着刮刀移动而移动，由于网版与承印物之间保持一定的间隙，使得印刷时的网版通过自身的力而产生对刮刀的反作用力，这个反作用力成为回弹力。由于回弹力的作用，使网版与承印物只呈移动式线接触，而网版其它部分与承印物为脱离状态。使油墨与丝网发生断裂运动，保证了印刷尺寸精度和避免蹭脏承印物。当刮刀刮过整个版面后抬起，同时网版也抬起，并将油墨轻刮回初始位置。至此为一个印刷行程，这就是丝网印刷的基本原理。

第二节 丝网印刷中油墨厚度控制考虑因素

1、网版的力（影响开孔大小、丝网目数、线径、网厚）。丝网在绷网过程中，随着力的增加，丝网本身的技术参数相应会跟着发生变化。首先影响到丝网的目数，力越高目数下降的越大（直到丝网发生塑性变形）。接下来会影响到丝网的孔宽，网孔会变大，线径会变细，网布会变薄，这些因素最终会导致下墨量的变化。

2、膜层的厚度（决定下墨量）。如果我们采用感光胶来制作网版，我们还要考虑感光胶本身的固体含量，固体含量低的感光胶在制版后，膜层会随水分被挥发，膜层将会边薄。所以我们只能用测厚仪来检测网版整体的厚度。

3、油墨类型（间接影响墨层厚度）。我们知道溶剂型油墨在印刷后，溶剂会挥发，最终墨层也会变薄。光固型油墨在印刷后，树脂受到紫外线的照射后瞬间发生固化，所以墨层保持不变。

4、油墨的黏度（间接影响墨层厚度）。黏度越低的油墨在印刷过程中，墨层会越厚，因为油墨本身含的溶剂少，相反则越薄。

印刷工程中输纸机工作原理

人们知道，单张纸印刷机的输纸机构是胶印机中的一个很重要的辅助机械，它的主要部件——分离头通过一系列的吸嘴、吹嘴，将纸张从纸堆中吸起、分离、传递到印刷部。然而有的人未必知道，输纸机还广泛用在丝网印刷机、凹版印刷机、全自

动模切机、裱纸机等单张纸印刷机械设备。

输纸机根据要求不同，按精度和速度要求可以分为以下两种：

间歇式输纸机：分离头送完一张纸进入印刷部以后，再送第二张纸，依次循环往复，主要用于低速印刷机械。

川流式输纸机：分离头连续送纸，纸张在输纸板上搭接，实现快速送纸，主要用于高速印刷机械，目前主要用于单张纸多色印刷机。

印刷工程中的运动工作原理是： 1）分纸嘴向下移动，吸住最上面的一张纸后，上抬并后翘，以防止吸起双张，并有利于压纸吹嘴的插入。

2）压纸吹嘴插入，压住下面的纸并打开吹气气路吹风，使吸起的纸与下面的纸分开，同时探测纸堆高度。

3）递纸嘴吸住纸张向右运动，此时分纸吸嘴与递纸吸嘴同时控制纸张，进行纸张的交接，即由分纸吸嘴交给递纸吸嘴。

4）分纸吸嘴切断气路放纸，完成纸张交接，并随即上升，此时，压纸吹嘴停止吹气离开纸堆，递纸吸嘴向左运动将纸张输出。为保证纸张的正确交接与运输，递纸吸嘴应实现一定的轨迹（由凸轮控制）。

5）随着纸张的不断输出，输纸机纸堆监测系统随时提升纸堆高度，保证输纸不间断地进行。

目前，输纸机没有单独的动力源，运动来自印刷机主机传动链，以保证运转的协调。国外已经制造出输纸机独立驱动的印刷机，用伺服电机和驱动系统，跟踪主机运转速度，省掉了万向联轴节等一批零件，使输纸数字化水平大大提高。

第1页.共12页 丝网印刷培训资料

一) 丝网印刷的印刷基理:

1.1 胶版印刷, 凹版, 凸版印刷, PS版印刷.

属于印刷油墨经过印刷图案的印版, 转移(TRANSFER)到印刷品上.

1.2 丝网印刷:

属于印刷油墨经过印刷图案的印版(丝网网版)漏(LEAKS)到印刷品上.

1.3 数字印刷:

a. 属于印刷油墨经过电脑控制的喷头, 喷射(INK JET)到印刷品上.

b. 当然也有高精度. 高速度的数字印刷机是电脑控制的喷头将四色油墨喷射(INK

JET)到一个专用轮轴上. 然后再将轮轴上图形油墨转移(TRANSFER)到印刷品上.

例如: 以色列产(INDECOL COMPANY PRODUCTION DIGITER PRINTING

MACHINE).

二) 丝网印刷的应用:

2.1 以印刷基理我们可以看出由于油墨是经过一个网版漏到印刷品上, 所以从印刷角度上对油墨(印浆)没有什么特别的要求, 只要是浆状能流动便可用于印刷. 所以说丝网印刷除了水和空气不能印刷外, 都可以印刷. 可见它的应用之广泛.

2.2 在各行业中的应用.

a. 电子:

1. 印刷电路版. (软性和硬性)

2. 厚膜, 薄膜电路.

3. PDP电显示屏 (PLASMA DISPLAY) 第2页.共12页 液晶显示板

4. 电子另件中表面安装器件 I. 电感L

II. 电容C

III. 电阻R

5. 薄膜开关和电显仪表面版

6. 手机按键

b. 建材: 玻璃, 瓷砖, 内墙砖, 外墙砖

c. 汽车: 仪表板, 标板, 玻璃和各类贴纸

d. 标牌: 贴纸, 金属标牌, 仪器仪表, 商标, 位体标牌.

e. 图案: I) 包装-内外各类包装(酒盒, 烟盒, 护肤品盒)

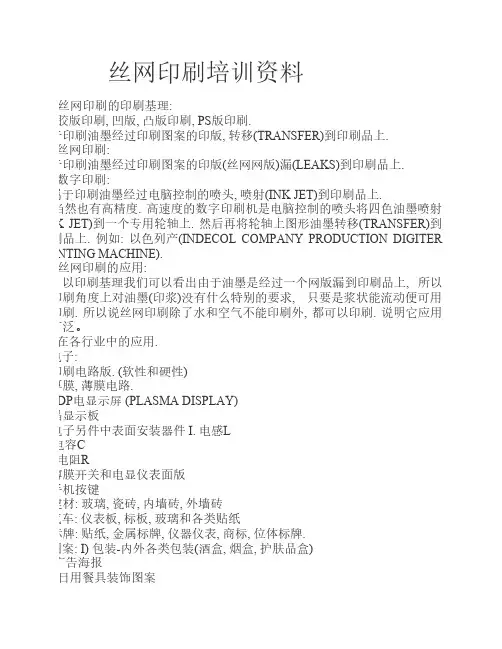

丝网印刷培训资料

丝网印刷的印刷基理:

1.1 胶版印刷, 凹版, 凸版印刷, PS版印刷.

属于印刷油墨经过印刷图案的印版, 转移(TRANSFER)到印刷品上.

丝网印刷:

属于印刷油墨经过印刷图案的印版(丝网网版)漏(LEAKS)到印刷品上.

数字印刷:

a. 属于印刷油墨经过电脑控制的喷头, 喷射(INK JET)到印刷品上.

b. 当然也有高精度. 高速度的数字印刷机是电脑控制的喷头将四色油墨喷射

(INK JET)到一个专用轮轴上. 然后再将轮轴上图形油墨转移(TRANSFER)到

印刷品上. 例如: 以色列产(INDECOL COMPANY PRODUCTION DIGITER

PRINTING MACHINE).

二) 丝网印刷的应用:

2.1 以印刷基理我们可以看出由于油墨是经过一个网版漏到印刷品上, 所以

从印刷角度上对油墨(印浆)没有什么特别的要求, 只要是浆状能流动便可用

于印刷. 所以说丝网印刷除了水和空气不能印刷外, 都可以印刷. 说明它应用

之广泛。

2.2 在各行业中的应用.

a. 电子:

1. 印刷电路版. (软性和硬性)

2. 厚膜, 薄膜电路.

3. PDP电显示屏 (PLASMA DISPLAY)

液晶显示板

4. 电子另件中表面安装器件 I. 电感L

II. 电容C

III. 电阻R

5. 薄膜开关和电显仪表面版

6. 手机按键

b. 建材: 玻璃, 瓷砖, 内墙砖, 外墙砖

c. 汽车: 仪表板, 标板, 玻璃和各类贴纸

d. 标牌: 贴纸, 金属标牌, 仪器仪表, 商标, 位体标牌.

e. 图案: I) 包装-内外各类包装(酒盒, 烟盒, 护肤品盒)

II) 广告海报

III) 日用餐具装饰图案V) T-SHIRT

三) 丝网印刷设备的基本结构

3.1 以印刷网版分类:

a. 平网网版 b. 圆网网版

3.2 圆网网版印刷机

结构特点: 网版是圆柱筒形刮刀是在网版圆柱的中央,网版基材加工困难, 成

本高, 制作设备完全不同. 适合于大量印刷, 印刷速度高, 印材可以是卷到卷.
