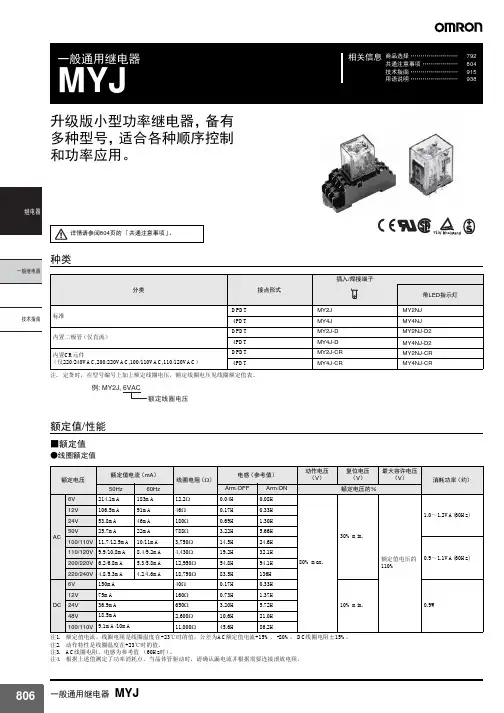

欧姆龙中间继电器样本

解释： 所谓正向驱动触点就是确保常闭触点 NC 与常开触点 NO 不会同时闭合。
触点故障率 <10-8，即每 1 亿个操作周期小于 1 个故障
如果中间继电器负载中含有线圈类负载，例如接触器线圈，为确保触点寿命负载 需要加装浪涌抑制器。
此特性曲线可以应用于：
• 3RH61 中间继电器 • 3RH69 辅助触点块 1）
使用浪涌抑制器抑制线圈过电压，会造成接触器常开触点 NO 分断 延时以及常闭触点 NC 接通延时（抑制二极管将增加延时 6 到 10 倍，二极管组合将增加延时 2 到 6 倍，压敏电阻将增加延时 2 到 5 ms）。
辅助触点块
3RH6 中间继电器可以通过加装辅助触点块最多扩展至 8 个触点， 其中常闭触点不能超过 4 个（包括本件和加装的触点）。
0其他线圈规格参见212页附件与s00规格接触器通用参见21534sirius国产3rh6中间继电器3rh6中间继电器4直流操作螺钉接线端子s00规格额定工作电流ac15ac14230触点额定控制电压订货号重量dckg螺钉安装或35mm标准导轨安装10242203rh61401bb403rh61401bm4002800280242203rh61311bb403rh61311bm4002800280242203rh61221bb403rh61221bm40028002803rh611b40其他线圈规格参见212页附件与s00规格接触器通用参见21535sirius国产3rh6中间继电器3rh6中间继电器4选型和订货信息直流宽电压线圈07集成二极管式浪涌抑制器螺钉接线端子s00规格额定工作电流ac15ac14230触点额定控制电压订货号重量dckg螺钉安装或35mm标准导轨安装10241103rh61401kb403rh61401kf4002800280241103rh61311kb403rh61311kf4002800280241103rh61221kb403rh61221kf40028002803rh6136sirius国产3rh6中间继电器中间继电器型号规格宽度mm3rh6s0045允许安装位置该中间接触器的设计用于在垂直安装表面上工作

2.CQM1H系列PLC的I/O地址分配
• 1）数字量I/O地址分配 • CQM1H系列PLC的I/O地址为固定方式，从装在 左侧的模块开始，从左到右依序分配地址。CPU 模块自带的16点输入单元地址为IR000，与CPU 连接的I/O模块地址按顺序为IR001，IR002， IR003……依序排列。输出模块的地址编号则从 按顺序为IR100，IR101，IR102……依序排列。 即使是8个点的I/O模块也分配一个字（通道）如 图7-4所示。
8定时器/计数器区（TC）
• 该区共有TC000~TC511共512个字。定 时器分为普通定时器TIM和高速定时器 TIMH两种，计数器分为普通计数器CNT 和可逆计数器CNTR两种。定时器/计数 器采用统一TC编号，一个TC号可分配给 定时器，也可分给计数器，但不能重复。 • 定时器无断电保持功能，电源断电时定 时器复位；而计数器有断电保持功能。
欧姆龙CQM1H系列PLC及其基本指令
• 欧姆龙小型PLC由于采用模块式结构，因而配置灵活， 性价比高。前期生产的小型PLC主要是CQM1系列，I/O 点数可达192点。CQM1H是它的升级产品，如图7-1， 是一种功能完善的紧凑型PLC，有4种型号的CPU模块， 最多可插11个模块，最大I/O点数可达512点。其设计思 路在于为灵活配置的系统提高附加值的机械控制功能， 紧凑型设计中包含可用于分散控制的高级功能。设计要 点是：用高容量的Controller Link来建立分散控制系统； 利用先进的内装板来灵活地配置系统：CQM1H具有一 系列的内装板，通过内装板可实现一般定位、多点高速 计数器输入、绝对旋转编码器输入、模拟量输入/输出、 模拟量设定和连接到标准串行设备的串行通信。与 CQM1比，程序容量，DM容量和I/O点数增加了一倍， 使它有足够的控制能力来满足更复杂的控制程序、以及 高功能的数据处理需要。

35363738
地址 AR0208～11 AR0800～03 AR0804 AR0805 AR0806 AR0807 AR0808～11 AR0812 AR0814 AR0815 AR09 AR1000～15
定义 扩展单元连接数 RS–232C通信错误代码* RS–232C错误标志* RS–232C发送允许标志* RS–232C接受完成标志* RS–232C接受溢出标志* 外围设备通信出错码 外围设备通信异常 外围端口接受完成标志* 外围端口接受溢出标志* RS–232C接受计数器* 电源断电次数
4大型机：C1000H/2000H,CV500/1000,CVM1等，内部资 源丰富，指令执行快，易调试，通信功能强大。
2
二、CPM系列简介
CPM2A CPU单元的种类
3
5.2 内部继电器区（IR）
IR区分为两部分：
1、输入/输出继电器区，供输入点/输出 点用，接收外部设备的输入信号和对外 部设备控制的输出信号；
5
6
7
大家学习辛苦了，还是要坚持
继续保持安静
8
一、输入/输出继电器区
CPM1A输入继电器区有10个通道000～009， 其中，000，001通道是CPU单元输入通道， 002～009通道用于和CPU单元连接的扩展单 元的输入通道。
输入继电器地址表如下
9
10
输出继电器区有10个通道010-019，其中，010， 011通道用于CPU单元输出通道，012～019通道 用于和CPU单元连接的扩展单元的输出通道。
13
CPU单元
30点I/O 输入18点： 00000～00011 00100～00105 输出12点： 01000～01007 01100～01103

2.1 I/O接线
启动按钮SB1、停止按钮SB2和热继电器FR辅助触点一 端分别接到PLC的输入模块上的输入端子I0、I1、I2， 另一端经24V直流电源接输入公共端COM。 相线L经熔断器FU2接输出公共端COM，接触器线圈KM作 为负载分别接输出端子Q0和零线N。 接线时应注意两点： 1）输入端子I0、I1、I2和输出端子Q0所以采用是符号地 址，并非实际地址，在确定机型后须按照输入/输出端 的实际地址进行接线。 2）在输入端，所有输入元件均采用常开触点，便于编写 程序，在熟练掌握后，也可根据需要采用常闭触点输 入。
应采用什么型号的PLC？
2.PLC控制方案
L1 L2 L3 N
A
QS FU1
FU2
SB1
FU2 KM
FR
A B SB2
KM
I0
L
N 输 出 模 块
Q0
SB2
FR
SB1
FR
KM
输 I1 入 模 I2 块
PL C
24V
FU3
KM
M 3~
COM
COM
B 编写程序（梯形图） 安装 接入输出元件 PLC 写入 PLC 对 接入输入元件 PLC 供电 拆除原控制回路
第10章 CP1H系列PLC硬件
10.1 CP1H系列PLC概述



本书以OMRON（欧姆龙）公司生产的CP1H型 PLC为典型机型。 CP1H是具有高度扩展性的小型一体化可编程控 制器（整体式）。 CP1H CPU 单元包括X（基本型）/XA（带内置 模拟输入输出端子）/Y（带脉冲输入输出专用 端子）3 种类型。 （本教材主要采用XA型）XA（带内置模拟输入 输出端子）在X 型上添加模拟输入输出功能的 类型
