OMRON中间继电器二开二闭

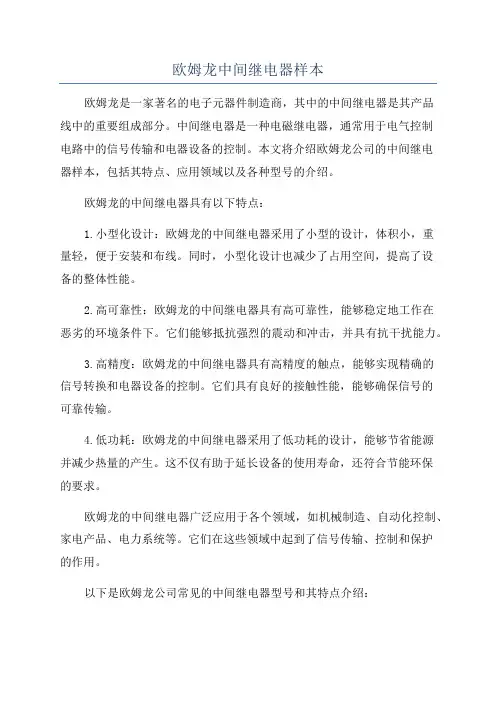

欧姆龙中间继电器样本欧姆龙是一家著名的电子元器件制造商，其中的中间继电器是其产品线中的重要组成部分。

中间继电器是一种电磁继电器，通常用于电气控制电路中的信号传输和电器设备的控制。

本文将介绍欧姆龙公司的中间继电器样本，包括其特点、应用领域以及各种型号的介绍。

欧姆龙的中间继电器具有以下特点：1.小型化设计：欧姆龙的中间继电器采用了小型的设计，体积小，重量轻，便于安装和布线。

同时，小型化设计也减少了占用空间，提高了设备的整体性能。

2.高可靠性：欧姆龙的中间继电器具有高可靠性，能够稳定地工作在恶劣的环境条件下。

它们能够抵抗强烈的震动和冲击，并具有抗干扰能力。

3.高精度：欧姆龙的中间继电器具有高精度的触点，能够实现精确的信号转换和电器设备的控制。

它们具有良好的接触性能，能够确保信号的可靠传输。

4.低功耗：欧姆龙的中间继电器采用了低功耗的设计，能够节省能源并减少热量的产生。

这不仅有助于延长设备的使用寿命，还符合节能环保的要求。

欧姆龙的中间继电器广泛应用于各个领域，如机械制造、自动化控制、家电产品、电力系统等。

它们在这些领域中起到了信号传输、控制和保护的作用。

以下是欧姆龙公司常见的中间继电器型号和其特点介绍：1.G2R系列：G2R系列中间继电器是欧姆龙中间继电器产品线中的经典之作。

它们具有高可靠性和高精度的特点，并且采用了小型化设计。

该系列中的继电器拥有多种不同的型号和规格，以满足不同应用领域的需求。

2.G2A系列：G2A系列中间继电器是欧姆龙中间继电器产品线中的高精度型。

它们具有高精度的触点，能够实现精确的信号转换和电器设备的控制。

该系列中的继电器适用于精密仪器、自动化设备等应用。

3.G2K系列：G2K系列中间继电器是欧姆龙中间继电器产品线中的高可靠性型。

它们具有高可靠性和抗干扰能力，在恶劣的环境条件下依然能够稳定工作。

该系列中的继电器适用于电力系统、机械制造等应用。

以上是关于欧姆龙中间继电器样本的简要介绍。

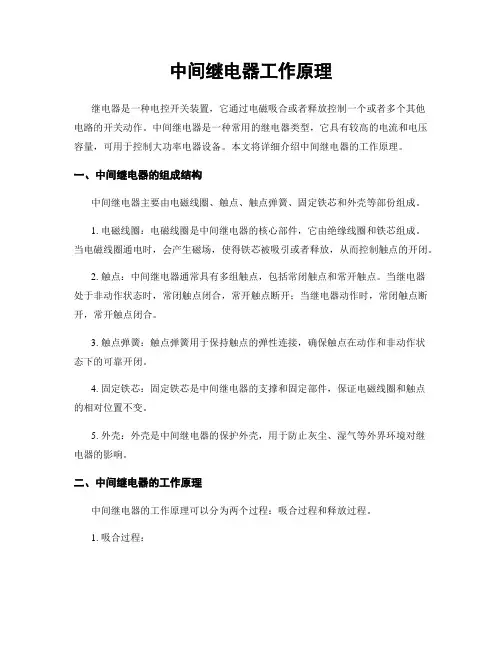

中间继电器工作原理继电器是一种电控开关装置，它通过电磁吸合或者释放控制一个或者多个其他电路的开关动作。

中间继电器是一种常用的继电器类型，它具有较高的电流和电压容量，可用于控制大功率电器设备。

本文将详细介绍中间继电器的工作原理。

一、中间继电器的组成结构中间继电器主要由电磁线圈、触点、触点弹簧、固定铁芯和外壳等部份组成。

1. 电磁线圈：电磁线圈是中间继电器的核心部件，它由绝缘线圈和铁芯组成。

当电磁线圈通电时，会产生磁场，使得铁芯被吸引或者释放，从而控制触点的开闭。

2. 触点：中间继电器通常具有多组触点，包括常闭触点和常开触点。

当继电器处于非动作状态时，常闭触点闭合，常开触点断开；当继电器动作时，常闭触点断开，常开触点闭合。

3. 触点弹簧：触点弹簧用于保持触点的弹性连接，确保触点在动作和非动作状态下的可靠开闭。

4. 固定铁芯：固定铁芯是中间继电器的支撑和固定部件，保证电磁线圈和触点的相对位置不变。

5. 外壳：外壳是中间继电器的保护外壳，用于防止灰尘、湿气等外界环境对继电器的影响。

二、中间继电器的工作原理中间继电器的工作原理可以分为两个过程：吸合过程和释放过程。

1. 吸合过程：之中间继电器的电磁线圈通电时，电磁线圈产生磁场，吸引铁芯。

铁芯受到吸引力后，会向电磁线圈方向运动，同时带动与铁芯连接的触点。

触点由于受到铁芯的吸引，从而闭合常开触点，断开常闭触点。

这样，中间继电器就完成为了动作，实现了电路的闭合。

2. 释放过程：之中间继电器的电磁线圈断电时，电磁线圈的磁场消失，铁芯失去吸引力，恢复到初始位置。

铁芯的运动带动触点恢复原状，常闭触点闭合，常开触点断开。

这样，中间继电器完成为了释放，电路断开。

中间继电器的工作原理可以简单概括为：通过电磁线圈产生磁场，控制铁芯的吸合或者释放，进而控制触点的开闭，实现电路的闭合和断开。

三、中间继电器的应用领域中间继电器由于其较高的电流和电压容量，广泛应用于各个领域，包括工业控制、电力系统、交通信号、家用电器等。

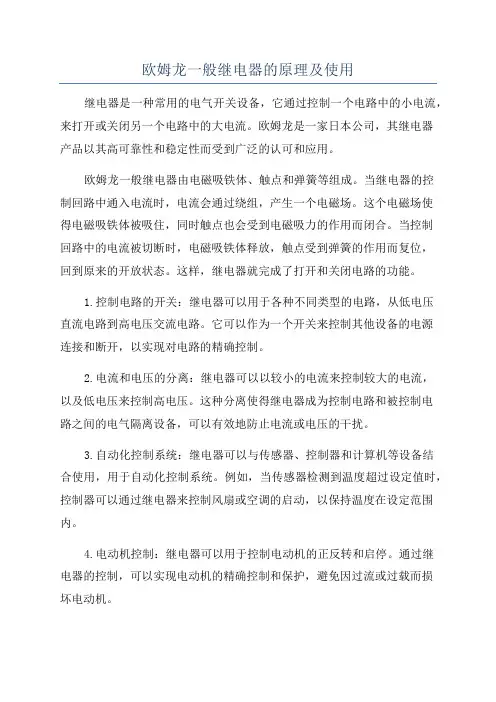

欧姆龙一般继电器的原理及使用继电器是一种常用的电气开关设备，它通过控制一个电路中的小电流，来打开或关闭另一个电路中的大电流。

欧姆龙是一家日本公司，其继电器产品以其高可靠性和稳定性而受到广泛的认可和应用。

欧姆龙一般继电器由电磁吸铁体、触点和弹簧等组成。

当继电器的控制回路中通入电流时，电流会通过绕组，产生一个电磁场。

这个电磁场使得电磁吸铁体被吸住，同时触点也会受到电磁吸力的作用而闭合。

当控制回路中的电流被切断时，电磁吸铁体释放，触点受到弹簧的作用而复位，回到原来的开放状态。

这样，继电器就完成了打开和关闭电路的功能。

1.控制电路的开关：继电器可以用于各种不同类型的电路，从低电压直流电路到高电压交流电路。

它可以作为一个开关来控制其他设备的电源连接和断开，以实现对电路的精确控制。

2.电流和电压的分离：继电器可以以较小的电流来控制较大的电流，以及低电压来控制高电压。

这种分离使得继电器成为控制电路和被控制电路之间的电气隔离设备，可以有效地防止电流或电压的干扰。

3.自动化控制系统：继电器可以与传感器、控制器和计算机等设备结合使用，用于自动化控制系统。

例如，当传感器检测到温度超过设定值时，控制器可以通过继电器来控制风扇或空调的启动，以保持温度在设定范围内。

4.电动机控制：继电器可以用于控制电动机的正反转和启停。

通过继电器的控制，可以实现电动机的精确控制和保护，避免因过流或过载而损坏电动机。

5.自动开关控制：继电器可以用于门禁系统、照明系统、电梯控制系统等自动开关控制场景。

当传感器检测到人体靠近时，继电器可以自动控制门的打开和关闭，或者控制灯光的开启和关闭。

总结：欧姆龙一般继电器是一种可靠、稳定且广泛应用的电气开关设备。

其工作原理是利用控制回路中的小电流来控制另一个电路中的大电流，实现对电路的精确开关。

继电器可以广泛用于控制电路的开关、电流和电压的分离、自动化控制系统、电动机控制和自动开关控制等应用场景。

通过继电器的应用，可以实现对电路的精确控制和保护，提高电气设备的效率和安全性。

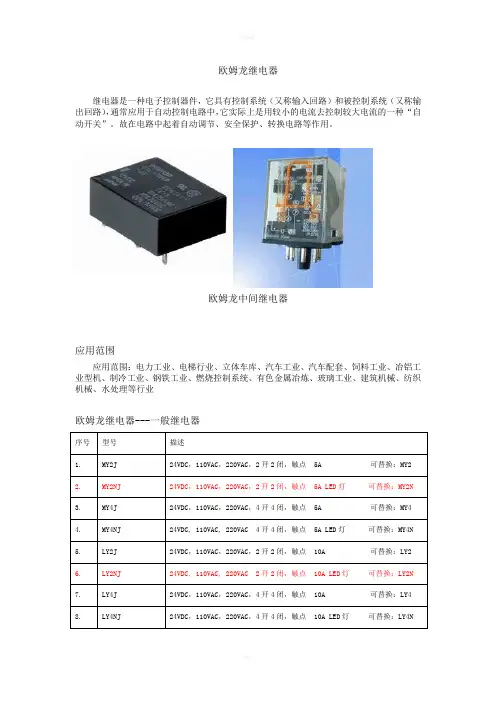

欧姆龙继电器继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

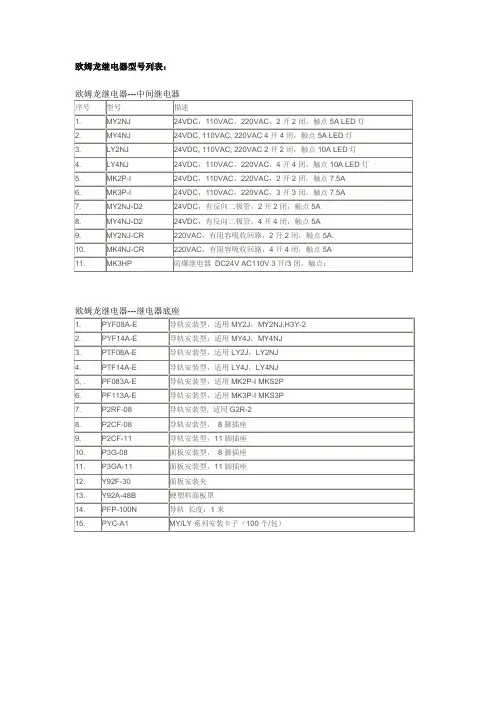

欧姆龙中间继电器应用范围应用范围：电力工业、电梯行业、立体车库、汽车工业、汽车配套、饲料工业、冶铝工业型机、制冷工业、钢铁工业、燃烧控制系统、有色金属冶炼、玻璃工业、建筑机械、纺织机械、水处理等行业欧姆龙继电器---一般继电器序号型号描述1.MY2J24VDC，110VAC，220VAC，2开2闭，触点 5A 可替换：MY22.MY2NJ24VDC，110VAC，220VAC，2开2闭，触点 5A LED灯可替换：MY2N3.MY4J24VDC，110VAC，220VAC，4开4闭，触点 5A 可替换：MY44.MY4NJ24VDC, 110VAC, 220VAC 4开4闭，触点 5A LED灯可替换：MY4N5.LY2J24VDC，110VAC，220VAC，2开2闭，触点 10A 可替换：LY26.LY2NJ24VDC, 110VAC, 220VAC 2开2闭，触点 10A LED灯可替换：LY2N7.LY4J24VDC，110VAC，220VAC，4开4闭，触点 10A 可替换：LY48.LY4NJ24VDC，110VAC，220VAC，4开4闭，触点 10A LED灯可替换：LY4N欧姆龙继电器---固态继电器欧姆龙继电器---继电器底座一三七一七八四六九零二omron MY4J 中间继电器omron MY4J IEC255 3A150VAC 5A240VAC 5A28VDC 5A 240V-AC1 5A 28V-DC1 这个是继电器的参数(继电器是DC12V)，用在12V7A蓄电池上，一直24小时通电常开状态，能用多久？有什么办法能省电，继电器通电常开状态能用大概5-10天？（说明：此继电器不能改常关，因常关下是接9v电池供电,意思是常开就是12v蓄电池供电，继电器不工作就由9v电池供电）把我所有的财富分都给你。

MY2N-GS,MY4N-GS中间继电器适用各种用途上的小型继电器，带动作指示灯型，额定电流5A，机械寿命AC5000万次以上，DC1亿次以上，开闭频率度18000次/h,电气寿命AC50万次以上，负载开闭频率度1800次/h.
电压:AC220V DC24V
MY2N-GS中间继电器线圈电压:DC24V 触点形式:2开2闭转换(8脚) 负载电流:5A 不含底座,如需底座:PYF08A-E ，
此款为OMRON 2014最新款完全替代原MY2N-J
取得VDE标准（德国）认证。

MY4N-GS小型继电器线圈电压:DC24V 触点形式:4开4闭转换(14脚) 负载电流:5A 不含底座,如需底座:PYF14A-E ，
此款为OMRON 2014最新款完全替代原MY4N-J
取得VDE标准（德国）认证。

通过对AC/DC线圈胶带颜色的改变，大大提高了AC/DC规格的识别性。

新增便于检查回路的带闭锁摆杆型MY(S)。

MY2-GS小型继电器
MY2N-GS MY4N-GS小型继电器图：
海拔高度不超过2000米。

周围空气温度不高于+40℃，不低于-5℃，24小时内的小时内的平均温度不超过+35℃。

安装地点空气清洁，大气相对湿度在周围最高温度为40℃时不超过50%，最湿月的平均温度为25℃时平均最大相对湿度为90%，并考虑到由于温度变化发生在产品表面上的凝露。

一、中间继电器1、中间继电器工作原理介绍它的工作原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。

线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位。

1）特点：触点多(六对甚至更多)触点电流大(额定电流为5 ～10A)动作灵敏(动作时间小于0.05s)2）作用：放大触点容量、数量。

2、控制功能中间继电器是在自动控制电路中起控制与隔离作用的执行部件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

继电器一般都有能反映一定输入变量如电流、电压、功率、阻抗、频率、温度、压力、速度、光等的感应机构输入部分；有能对被控电路实现“通”、“断”控制的执行机构输出部分；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离、功能处理和对输出部分进行驱动的中间机构驱动部分。

在工程实际中，中间继电器主要有两个作用：一是隔离作用；二是增加辅助接点。

3、工作特性作为控制元件，继电器有如下四个特点：（1）扩大控制范围。

例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

（2）放大。

例如中间继电器等，只用一个很微小的控制量，就可以控制很大功率的电路。

（3）综合信号。

例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

（4）自动、遥控、监测。

例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

4、JDZ1系列中间继电器适用范围：JDZ1型系列中间继电器适用于交流50Hz、电压至380V及直流电压至220V 电流至5A的各种电器控制系统，用来控制各种电磁线圈以使信号放大或将信号同时传递给数个有关控制元件.结构特征：JDZ1型系列中间继电器为开启式磁系统为直动式结构，接点为双断点排成上、下两层，每层装有4对接点，接点部分装有透明防尘罩，顶部装有手动按钮。

欧姆龙继电器参数1. 欧姆龙继电器概述欧姆龙继电器是一种能够在电路中起到控制和保护作用的电器元件。

其主要功能是在电路中实现开关、延时、保护等功能。

欧姆龙继电器具有结构简单、易于制造、操作可靠等特点，广泛应用于机械、自动化、电力、通讯等领域。

2. 欧姆龙继电器的使用条件欧姆龙继电器的使用条件包括电压、电流、温度等参数。

其中，电压是指继电器的工作电压，通常为DC或AC电压；电流是指继电器的最大负载电流，通常为几十A或几百A；温度是指继电器的工作环境温度，通常为-40℃~85℃之间。

3. 欧姆龙继电器的参数分类欧姆龙继电器的参数可分为额定参数和动作参数两类。

额定参数包括额定电压、额定电流、额定功率等，表示继电器正常工作时最大的电压、电流和功率。

动作参数包括吸合电压、吸合电流、释放电压、释放电流、动作时间等，表示继电器开始动作时所需的电压、电流以及动作时间。

4. 欧姆龙继电器的型号解析欧姆龙继电器的型号通常由多位字母和数字组成，其中字母代表产品系列，数字代表特定模型。

以G2R系列继电器为例，其中G代表该系列，2R代表双触点继电器。

另外，该系列继电器还包括玻璃板和塑料板两种材质选择，可以通过在型号中加入G、N和L来区分。

5. 欧姆龙继电器的优点欧姆龙继电器的主要优点包括反应速度较快、可靠性高、结构简单、易于组装和更换、价格相对较低等。

此外，欧姆龙继电器还具有一定的抗干扰能力，能够有效地防止电路中干扰信号的影响。

6. 欧姆龙继电器的应用领域欧姆龙继电器广泛应用于自动化控制系统、电力系统、汽车电子、电器设备、医疗器械等领域。

在自动化控制系统中，欧姆龙继电器主要用于控制启动、停止、保护等，是自动化控制领域中不可缺少的关键元素。

在电力系统中，欧姆龙继电器主要用于保护电路、隔离故障等。

7. 欧姆龙继电器的未来发展方向随着科技的不断发展，欧姆龙继电器也在不断升级和改进。

未来，欧姆龙继电器的发展方向主要包括以下几个方面：（1）集成化：欧姆龙继电器不仅要实现单一功能，还要实现多功能集成化。

欧姆龙24v中间继电器
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

欧姆龙24v中间继电器。

欧姆龙中间继电器样本
1.外观特点：欧姆龙中间继电器通常采用模块化设计，外壳材质为阻
燃塑料，具有较好的耐热性和绝缘性能。

外观形状为方形或矩形，便于安
装和布线。

2.结构组成：欧姆龙中间继电器内部由触点组、线圈和底座组成。

触
点组是中间继电器的重要部分，它负责在控制电路中打开或关闭电流。

线
圈通过电源提供激磁力，使触点组发生动作。

底座则用于安装和固定继电器。

3.电气参数：欧姆龙中间继电器的电气参数包括额定电压、额定电流、触点容量等。

额定电压是指继电器正常工作的电压范围，通常在12V、
24V、110V、220V等。

额定电流是指继电器能够承载的最大电流，一般可
达到10A以上。

触点容量是指继电器的负载电流和负载电压的乘积，如
10A240VAC。

4.工作原理：欧姆龙中间继电器的工作原理是通过电磁力使触点组闭
合或断开，实现电路的开闭。

当线圈通电时，产生磁场吸引触点组闭合，
使电流得以通过。

当线圈断电时，磁场消失，触点组弹开，切断电流。

5.应用领域：欧姆龙中间继电器广泛应用于工业自动化控制、通信、
电力系统等领域。

在工业自动化控制中，中间继电器常用于PLC、DCS等
控制系统中，用于控制电机、电磁阀、传感器等设备的开闭。

总结起来，欧姆龙中间继电器是一种常用的电器元件，具有较高的接
触容量、可靠性和耐用性。

通过了解其外观特点、结构组成、电气参数、
工作原理和应用领域，可以更好地选择和应用中间继电器，提高电路的可
靠性和安全性。

中间继电器工作原理中间继电器是一种电气控制器件，用于在电路中进行信号的放大、转换和隔离。

它起到了信号传递和保护电路的作用。

本文将详细介绍中间继电器的工作原理。

一、中间继电器的结构组成中间继电器通常由电磁线圈、触点、固定端、活动端和外壳等部分组成。

1. 电磁线圈：中间继电器的核心部分，通过电流激励产生磁场，控制触点的开闭。

2. 触点：包括固定端和活动端。

当电磁线圈激励时，活动端会被磁场吸引或释放，从而使触点开闭。

3. 外壳：起到保护电磁线圈和触点的作用，同时也起到隔离电路的作用。

二、中间继电器的工作原理中间继电器的工作原理可以分为两个部分：电磁部分和机械部分。

1. 电磁部分：当电磁线圈通电时，电流通过线圈产生磁场。

磁场的强弱取决于线圈的匝数和电流的大小。

这个磁场会吸引或释放活动端，使触点开闭。

2. 机械部分：当电磁线圈激励时，活动端会受到磁场的作用，被吸引或释放。

当活动端被吸引时，触点闭合，电流可以通过触点流动；当活动端被释放时，触点打开，电流无法通过触点。

中间继电器的工作原理可以通过以下步骤来说明：步骤1：电流通入电磁线圈，产生磁场。

步骤2：磁场吸引活动端，使触点闭合。

步骤3：触点闭合后，电流可以通过触点流动。

步骤4：当电流通过触点时，可以控制其他电路或设备的工作，如控制电机的启动、停止等。

步骤5：当电流停止通过电磁线圈时，磁场消失，活动端被释放，触点打开。

步骤6：触点打开后，电流无法通过触点流动，控制的电路或设备停止工作。

三、中间继电器的应用领域中间继电器广泛应用于各个领域，如自动化控制、电力系统、通信设备、电子设备等。

1. 自动化控制：中间继电器可以用于控制电机的启动、停止，实现自动化生产线的控制。

2. 电力系统：中间继电器可以用于电力系统中的保护与控制，如过载保护、短路保护等。

3. 通信设备：中间继电器可以用于通信设备中的信号转换和放大，实现不同信号之间的转换。

4. 电子设备：中间继电器可以用于电子设备中的信号隔离和放大，保护电路和设备。
