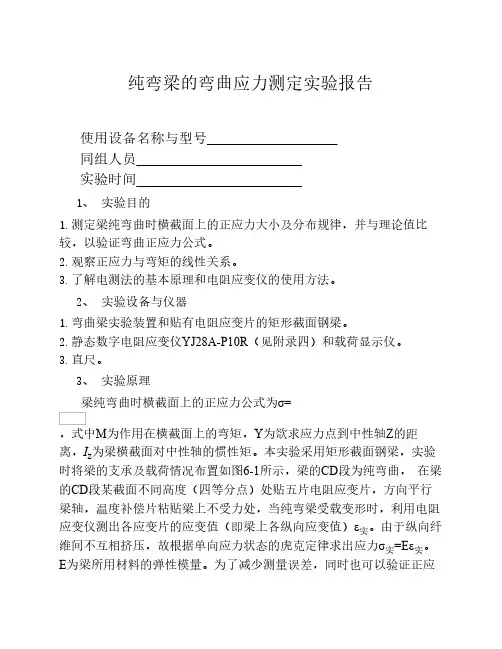

纯弯梁的弯曲应力测定实验报告使用设备名称与型号同组人员实验时间1、 实验目的1.测定梁纯弯曲时横截面上的正应力大小及分布规律，并与理论值比较，以验证弯曲正应力公式。
2.观察正应力与弯矩的线性关系。
3.了解电测法的基本原理和电阻应变仪的使用方法。
2、 实验设备与仪器1.弯曲梁实验装置和贴有电阻应变片的矩形截面钢梁。
2.静态数字电阻应变仪YJ28A-P10R（见附录四）和载荷显示仪。
3.直尺。
3、 实验原理梁纯弯曲时横截面上的正应力公式为σ=，式中M为作用在横截面上的弯矩，Y为欲求应力点到中性轴Z的距离，I z为梁横截面对中性轴的惯性矩。
本实验采用矩形截面钢梁，实验时将梁的支承及载荷情况布置如图6-1所示，梁的CD段为纯弯曲，在梁的CD段某截面不同高度（四等分点）处贴五片电阻应变片，方向平行梁轴，温度补偿片粘贴梁上不受力处，当纯弯梁受载变形时，利用电阻应变仪测出各应变片的应变值（即梁上各纵向应变值）ε实。
由于纵向纤维间不互相挤压，故根据单向应力状态的虎克定律求出应力σ实=Eε实。
E为梁所用材料的弹性模量。
为了减少测量误差，同时也可以验证正应力与弯矩的线性关系，采用等量加载来测定沿高度分布的各相应点的应变，每增加等量的载荷F，测定各点相应的应变一次，取应变增量的平均值ε实。
求出各应力增量σ实=Eε实，并与理论值σ理=进行比较，其中M=Fa.，从而验证理论公式的正确性。
图6-1纯弯梁示意图4、 实验操作步骤1.将梁放在实验装置的支座上。
注意应尽量使梁受平面弯曲，用尺测量力作用点的位置及梁的截面尺寸。
2.在确保梁的最大应力小于材料的比例极限σp前提下，确定加载方案。
3.将梁上各测点的工作应变片逐点连接到应变仪的A、B接线柱上，而温度补偿片接在B、C接线柱上。
按电阻应变仪的使用方法，将应变仪调整好。
4.先加载至初载荷，记录此时各点的应变值，然后每次等量增加载荷ΔF，逐次测定各点相应的应变值，直到最终载荷终止。
实验五 纯弯曲梁正应力实验一、试验目的1、熟悉电测法的基本原理。
2、进一步学会静态电阻应变仪的使用。
3、用电测法测定钢梁纯弯曲时危险截面沿高度分布各点的应力值。
二、试验装置1、材料力学多功能实验装置2、CM-1C 型静态数字应变仪三、试验原理本试验装置采用低碳钢矩形截面梁，为防止生锈将钢梁进行电镀。
矩形截面钢梁架在两支座上，加载荷时，钢梁中段产生纯弯曲变形最大，是此钢梁最危险的截面。
为了解中段危险截面纯弯曲梁应力沿高度方向分布情况，采用电测法测出加载时钢梁表面沿高度方向的应变情况，再由σ实=E ε实得到应力的大小。
试验前在钢梁上粘贴5片应变片见图5—1，各应变片的间距为4h，即把钢梁4等分。
在钢梁最外侧不受力处粘贴一片R 6作为温度补偿片。
图5—1 试验装置示意图对于纯弯曲梁，假设纵向纤维仅受单向拉伸或压缩，因此在起正应力不超过比例极限时，可根据虎克定律进行计算：σ实=E ε实E 为刚梁的弹性模量，ε实是通过电测法用电阻应变仪测得的应变值。
四、电测法基本原理1、电阻应变法工作原理电测法即电阻应变测试方法是根据应变应力关系，确定构件表面应力状态的一种实验应力分析法。
将应变片紧紧粘贴在被测构件上，连接导线接到电桥接线端子上 当构件受力 构件产生应变 应变片电阻值随之变化 应变仪内部的惠斯登电桥将电阻值的变化转变成正比的电压信号电阻应变仪内部的放大、相敏、检波电路转换显示器读出应变量。
2、电阻应变片1）电阻应变片的组成由敏感栅、引线、基底、盖层和粘结剂组成，其构造简图如图5—2所示。
敏感栅能把构件表面的应变转换为电阻相对变化。
由于它非常敏感，故称为敏感栅。
它用厚度为0.002~0.005mm的铜合金或铬合金的金属箔，采用刻图、制版、光刻及腐蚀等工艺过程制成，简称箔式应变。
它粘贴牢固、散热性能好、疲劳寿命长，并能较好的反映构件表面的变形，使测量精度较高。
在各测量领域得到广泛的应用。
图5—2 电阻应变片构造简图2）电阻应变片种类电阻应变片按敏感栅的结构形状可分为：单轴应变片：单轴应变片一般是指具有一个敏感栅的应变片。
一、实验目的1. 通过实验，了解梁在弯曲状态下的应力分布规律；2. 验证梁的弯曲正应力计算公式的准确性；3. 掌握应变电测法的基本原理和操作方法；4. 培养学生严谨的实验态度和科学的研究方法。
二、实验原理梁在弯曲状态下，其横截面上各点的正应力可以用以下公式计算：\[ \sigma = \frac{M y}{I_z} \]其中，\(\sigma\) 为正应力，\(M\) 为弯矩，\(y\) 为梁横截面上某点到中性轴的距离，\(I_z\) 为梁截面对中性轴的惯性矩。
实验中，通过测量梁横截面上不同位置的应变，根据虎克定律，可计算出相应位置的应力。
实验装置主要包括梁、应变片、静态数字电阻应变仪等。
三、实验仪器与设备1. 梁材料：矩形截面试件，尺寸为 \(b \times h\)；2. 应变片：电阻应变片，用于测量梁横截面上的应变；3. 静态数字电阻应变仪：用于测量应变片输出的电阻变化，从而计算出应变；4. 加载装置：用于对梁施加弯矩；5. 游标卡尺：用于测量梁的尺寸；6. 计算器：用于计算实验数据。
四、实验步骤1. 准备实验装置，包括梁、应变片、应变仪等；2. 将应变片粘贴在梁的预定位置，确保应变片与梁表面紧密贴合；3. 接通应变仪电源，调整应变仪的量程和灵敏度；4. 使用游标卡尺测量梁的尺寸，记录数据；5. 在梁上施加预定的弯矩，确保梁处于弯曲状态；6. 使用应变仪测量梁横截面上不同位置的应变，记录数据；7. 根据实验数据和应变片的位置，计算出梁横截面上不同位置的应力；8. 比较实验测得的应力与理论计算值，分析误差原因。
五、实验结果与分析1. 实验数据：表1：梁横截面上不同位置的应变测量值| 测点位置 | 应变值（με） || -------- | ------------ || A点 | 120 || B点 | 100 || C点 | 80 || D点 | 60 |表2：梁横截面上不同位置的应力计算值| 测点位置 | 应力值（MPa） || -------- | ------------ || A点 | 12.00 || B点 | 10.00 || C点 | 8.00 || D点 | 6.00 |2. 结果分析：通过实验数据与理论计算值的比较，可以看出，在梁的弯曲状态下，应力在梁横截面上呈线性分布。
