关于modelsim和matlab的联合仿真

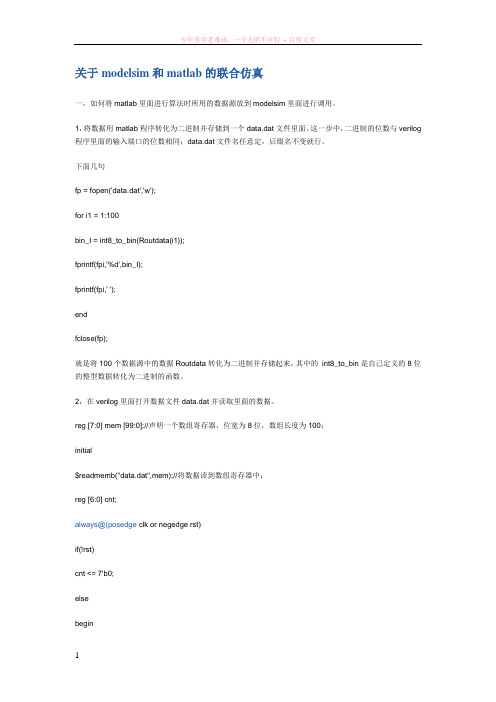

关于modelsim和matlab的联合仿真一，如何将matlab里面进行算法时所用的数据源放到modelsim里面进行调用。
1，将数据用matlab程序转化为二进制并存储到一个data.dat文件里面，这一步中，二进制的位数与verilog 程序里面的输入端口的位数相同；data.dat文件名任意定，后缀名不变就行。
下面几句fp = fopen('data.dat','w');for i1 = 1:100bin_I = int8_to_bin(Routdata(i1));fprintf(fpi,'%d',bin_I);fprintf(fpi,' ');endfclose(fp);就是将100个数据源中的数据Routdata转化为二进制并存储起来，其中的int8_to_bin是自己定义的8位的整型数据转化为二进制的函数。
2，在verilog里面打开数据文件data.dat并读取里面的数据。
reg [7:0] mem [99:0];//声明一个数组寄存器，位宽为8位，数组长度为100；initial$readmemb("data.dat",mem);//将数据读到数组寄存器中；reg [6:0] cnt;always@(posedge clk or negedge rst)if(!rst)cnt <= 7'b0;elsebegincnt <= cnt 1'b1;inI <= mem[cnt];end这样，inI就作为所设计模块的输入，可以进行modelsim仿真了。
二，如何将modelsim里面的仿真结果输出到matlab进行分析。
1，将modelsim仿真结果写入.txt文件,integer fid;initialfid = $fopen("dataout.txt","w");reg [6:0] cnt;always@(posedge clk or negedge rst)if(!rst)cnt <= 7'b0;elseif(cnt==7'd100)$fclose(fid);elsebegincnt <= cnt 1'b1;$fwrite(fid,"%b",out);end其中，out为所设计模块处理后的输出，以二进制的形式存储到txt文件中。
amesim、MatlaB联合仿真（最全面）接口设置
amesim、MatlaB联合仿真（最全⾯）接⼝设置1、我们先要确定所使⽤的电脑上已经安装版本匹配的软件，必要的软件是visualstdio也就是vc++，我使⽤的vs版本是2010；MatlaB，我使⽤的是2011b；amesim，我使⽤的是amesim 12.0版本。
PS：这⼏个版本的匹配情况请参阅LMS那边提供的帮助⽂档。
2、在默认版本安装成功的情况下，我们来设置⼀下环境变量：（1）我们要是设置⽤户变量：1）变量名：MatlaB，值为：D:\Program Files\MATLAB\R2011b，如图所⽰2）设置第⼆个⽤户变量，变量名：Path，值为：D:\Program Files\MATLAB\R2011b\bin\win64，如图所⽰那么，我们默认以上两个⽤户变量已经设置完毕。
（2）我们设置系统变量，我们找到系统变量的Path变量，点击编辑这⾥我建议把系统变量的Path复制出来检查⼀下⼏个变量是否已经添加C:\Program Files\Microsoft HPC Pack 2008 R2\Bin\;%AME%;%AME%\win32;%AME%\win64;%AME%\sys\mingw32\bin;%AME%\sys\mpich\mpd\bin;%AME%\sys\cgns;%AME%\sys\python\win32;C:\Program Files (x86)\Intel\iCLS Client\;C:\Program Files\Intel\iCLS Client\;%SystemRoot%\system32;%SystemRoot%;%SystemRoot%\System32\Wbem;%SYSTEMROOT%\System32\WindowsPowerShell\v1.0\;C:\Program Files\Intel\Intel(R) Management Engine Components\DAL;C:\Program Files\Intel\Intel(R) Management Engine Components\IPT;C:\Program Files (x86)\Intel\Intel(R) Management Engine Components\DAL; C:\Program Files (x86)\Intel\Intel(R) Management Engine Components\IPT;d:\Program Files\MATLAB\R2011b\runtime\win64;d:\Program Files\MATLAB\R2011b\bin;D:\abaqus6134\Commands;D:\Program Files\MATLAB\R2011b\bin\win64;D:\Program Files (x86)\Microsoft Visual Studio 10.0这个可能需要动⼿⾃⼰添加我这⾥的%AME%表⽰amesim的安装⽬录注意：⼀定要检查系统变量添加的完全，我们看⼀下帮助⽂档提供的⼏个需要设置的变量，注意区分win64和win32的MatlaB 变量设置，还有visual stdio的设置。
基于MATLAB和ModelSim的软件无线电课程实验设计
Value Engineering 0引言高校专业课程的教学内容应紧密跟踪专业领域的新技术新方法。
目前，3G 技术已投入商用，作为电子信息工程专业的大学生，应建立起3G 技术的基本概念，掌握3G 中关键技术的基本原理，毕业后才能迅速投入电子通信领域的工作。
软件无线电（SDR ，Software Defined Radio ）技术是解决3G 标准不统一等问题的关键技术，因而高校开设软件无线电课程，普及软件无线电基本理论显得十分必要。
然而，软件无线电理论较抽象，有大量的公式，学生不知道这些公式在实际工程中如何使用，因而不能保持足够的学习兴趣，也不利于学生的理解吸收。
为此，有必要精心设计实验课程，通过实验现象帮助学生理解有关理论。
由于高校的软件无线电教学主要目的是普及基本理论，因此，实验过程以软件仿真为主。
笔者对软件无线电课程的仿真实验内容进行了研究，基于MATLAB 和ModelSim 软件，训练学生用易懂的编程语言实现理论公式，并观察以图形为主的仿真结果。
实践表明，实验内容大大提高了学生的学习兴趣，加强了理论教学的效果。
1实验内容软件无线电的架构如图1所示。
图中的可编程处理器部分是软件无线电课程讨论的重点。
目前，软件无线电平台中的可编程处理器通常包括两种：FPGA 芯片与DSP 芯片。
其中DSP 芯片主要负责完成各类通信算法，FPGA 芯片主要承担数字混频器与数控振荡器的功能。
本文所研究的实验内容针对软件无线电理论基础知识，大部分功能可以由FPGA 实现。
归纳起来，主要有[1]：①A/D/A 技术；②CIC 滤波器；③HB 滤波器；④FIR 滤波器分布式结构；⑤FIR 滤波器的多相结构；⑥数控振荡器等。
可以通过MATLAB 语言与VHDL 语言对以上各个知识点进行编程进行仿真实验。
限于篇幅，本文对其中的CIC 抽取滤波器的仿真实验进行了详尽的描述。
软件无线电接收机中，经过高速ADC 得到的数据速率很高。
AMESim-MATLAB联合仿真详细设置+部分问题解决步骤
AMESim-Matlab 的联合仿真设置1. 联合仿真的前期准备1.1. AMESim 与Matlab 的版本匹配问题AMESim 与Matlab 的联合仿真有两类接口：接口（将AMESim 模型导入到Simulink 中）接口（将Simulink 模型导入到AMESim 中）两种不同的接口，对应的AMESim－Matlab 联合仿真的软件兼容列表，分别如图 1 和 2 所示。
图中，"Probable"表示未经AMESim 官方测试，但仍然可以正常使用。
"Yes"表示经AMESim 官方测试，确定可以正常使用。
"No"表示该组合不能实现联合仿真。
如图 1 所示，"AMESim to Simulink" 接口对软件的版本要求较低，基本上AMESim Rev7（或者更高的版本）与Mablab R2007b （或者更高的版本）可以自由组合进行联合仿真。
如果想使用"Simulink to AMESim" 接口，建议安装AMESim Rev11 以上的版本，Malab 只要求R2007b 以上即可。
图 1 "AMESim to Simulink" 接口图 2 "Simulink to AMESim" 接口1.2. Microsoft Visual C++编译器(VC++)的版本选择？AMESim 支持的VC++版本分别如图1（32 位编译器），图2（64 位编译器）所示。
图 1 和图 2 中，"Probable"，"Yes"，"No"表示的意思同上。
经测试，AMESim Rev9 可以正常调用VS2010 版的VC++(32 位)。
另外，从图 1 中，可以看到，VC++ 6.0 不能支持AMESim Rev11 以上的版本。
MATLAB和ModelSim联合仿真在FPGA开发中的应用
MATLAB和ModelSim联合仿真在FPGA开发中的应用
李寿强
【期刊名称】《电子制作》
【年(卷),期】2013(000)012
【摘要】在带有图像输入、图像输出的FPGA仿真过程中，针对使用单个工具进
行仿真存在的问题，以子图像提取器的FPGA设计仿真过程为例，说明MATLAB
和ModelSim联合仿真在FPGA开发中的应用，有效解决输入图像信号繁琐低效、输出图像不直观等问题。
【总页数】1页(P77-77)
【作者】李寿强
【作者单位】成都工业学院四川成都 610081
【正文语种】中文
【中图分类】TP391
【相关文献】
1.基于Modelsim与Matlab/Simulink联合仿真技术的接口与应用研究 [J], 范静;陈文艺
2.PSCAD/EMTDC-MATLAB联合仿真技术在SVC控制系统仿真建模中的应用 [J], 邹宁;方存洋;刘育鑫;王小红;朱振飞
3.Modelsim与MATLAB/Simulink联合仿真技术研究及应用 [J], 郭云飞;孙福海
4.浅谈三维软件与MATLAB联合仿真在教学中的应用 [J], 马杰
5.MATLAB与ADAMS联合仿真在平缝机中的应用 [J], 陆武慧
因版权原因，仅展示原文概要，查看原文内容请购买。
matlab和modelsim联合仿真(一)

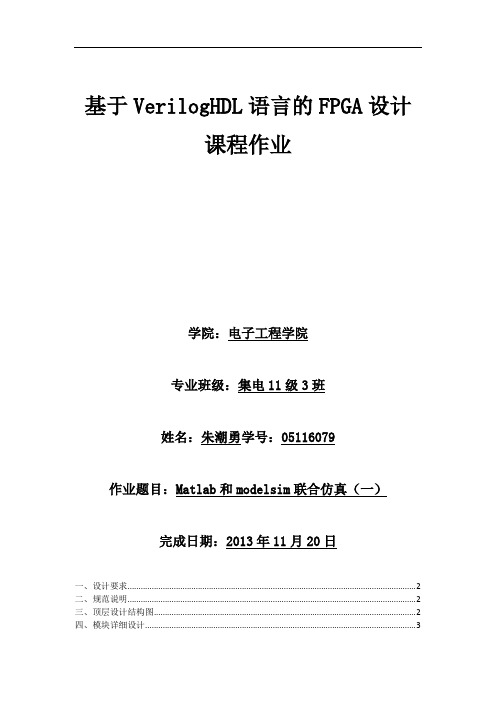

基于VerilogHDL语言的FPGA设计课程作业学院：电子工程学院专业班级：集电11级3班姓名：朱潮勇学号：05116079作业题目：Matlab和modelsim联合仿真（一）完成日期：2013年11月20日一、设计要求 (2)二、规范说明 (2)三、顶层设计结构图 (2)四、模块详细设计 (3)1 功能说明 (3)2 端口定义 (3)3 设计激励代码 (3)4 matlab代码 (5)5 仿真结果 (6)五、结论和问题： (8)六、补充：..................................................................................................... 错误！未定义书签。
