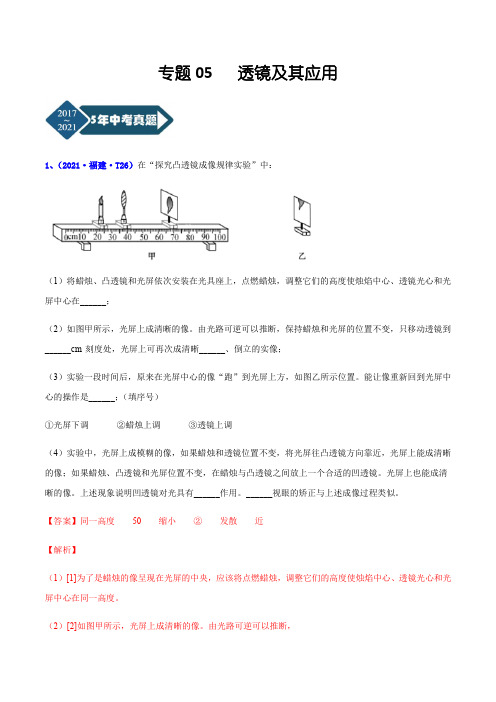

专题05 透镜及其应用1、（2021·福建·T26）在“探究凸透镜成像规律实验”中：（1）将蜡烛、凸透镜和光屏依次安装在光具座上，点燃蜡烛，调整它们的高度使烛焰中心、透镜光心和光屏中心在______；（2）如图甲所示，光屏上成清晰的像。
由光路可逆可以推断，保持蜡烛和光屏的位置不变，只移动透镜到______cm 刻度处，光屏上可再次成清晰______、倒立的实像；（3）实验一段时间后，原来在光屏中心的像“跑”到光屏上方，如图乙所示位置。
能让像重新回到光屏中心的操作是______；（填序号）①光屏下调②蜡烛上调③透镜上调（4）实验中，光屏上成模糊的像，如果蜡烛和透镜位置不变，将光屏往凸透镜方向靠近，光屏上能成清晰的像；如果蜡烛、凸透镜和光屏位置不变，在蜡烛与凸透镜之间放上一个合适的凹透镜。
光屏上也能成清晰的像。
上述现象说明凹透镜对光具有______作用。
______视眼的矫正与上述成像过程类似。
【答案】同一高度50缩小②发散近【解析】（1）[1]为了是蜡烛的像呈现在光屏的中央，应该将点燃蜡烛，调整它们的高度使烛焰中心、透镜光心和光屏中心在同一高度。
（2）[2]如图甲所示，光屏上成清晰的像。
由光路可逆可以推断，u1=v2=40.0cm-20.0cm=20.0cmv1=u2=70.0cm-40.0cm=30.0cm保持蜡烛和光屏的位置不变，移动透镜到刻度尺上的刻度为70.0cm-20.0cm=50.0cm[3]如图甲所示，光屏上呈现的是倒立、放大的实像，根据光路的可逆性，光屏上可再次成清晰缩小、倒立的实像。
（3）[4]实验一段时间后，蜡烛燃烧变短，原来在光屏中心的像“跑”到光屏上方，要让像重新回到光屏中心，可将蜡烛上调、将光屏上调或将透镜下调，故①③不符合题意，②符合题意。
故选②。
（4）[5][6]实验中，光屏上成模糊的像，如果蜡烛和透镜位置不变，将光屏往凸透镜方向靠近，光屏上能成清晰的像，说明此时像呈现在原来位置的前侧，与近视眼类似。

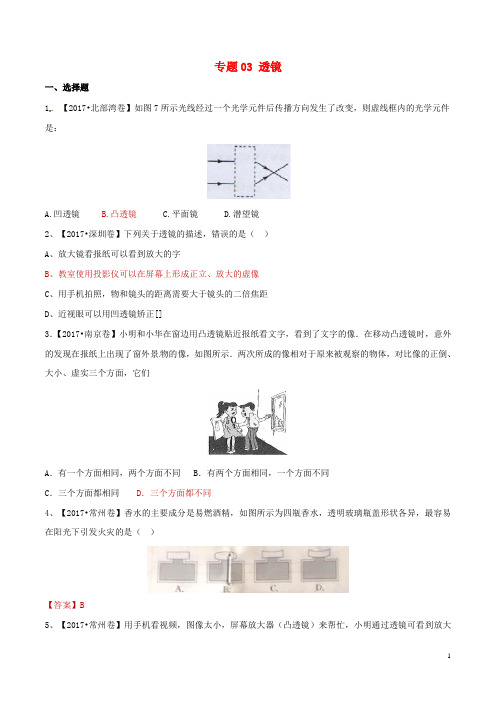

专题03 透镜一、选择题1. 【2017•北部湾卷】如图7所示光线经过一个光学元件后传播方向发生了改变，则虚线框内的光学元件是：A.凹透镜B.凸透镜C.平面镜D.潜望镜2、【2017•深圳卷】下列关于透镜的描述，错误的是（）A、放大镜看报纸可以看到放大的字B、教室使用投影仪可以在屏幕上形成正立、放大的虚像C、用手机拍照，物和镜头的距离需要大于镜头的二倍焦距D、近视眼可以用凹透镜矫正[]3．【2017•南京卷】小明和小华在窗边用凸透镜贴近报纸看文字，看到了文字的像．在移动凸透镜时，意外的发现在报纸上出现了窗外景物的像，如图所示．两次所成的像相对于原来被观察的物体，对比像的正倒、大小、虚实三个方面，它们A．有一个方面相同，两个方面不同 B．有两个方面相同，一个方面不同C．三个方面都相同D．三个方面都不同4、【2017•常州卷】香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是（）【答案】B5、【2017•常州卷】用手机看视频，图像太小，屏幕放大器（凸透镜）来帮忙，小明通过透镜可看到放大了的图像，如图所示，手机距离透镜15cm，凸透镜的焦距可能为（）A、20cmB、15cmC、10cmD、5cm6. 【2017•南通卷】将一凸透镜正对太阳，可在距透镜20cm处得到一个最小、最亮的光斑。
若将一个物体放在此透镜前30cm处，则可在透镜另一侧得到（）A.倒立、缩小的实像B.正立、缩小的实像C.倒立、放大的实像D.正立、放大的虚像7．【2017•北京卷】下列说法中正确的是A．放大镜的镜片是凹透镜 B．照相机的镜头是凹透镜C．近视眼镜的镜片是凸透镜D．远视眼镜的镜片是凸透镜8．【2017•北京卷】小杨做凸透镜成像规律的实验。
将焦距为 10cm 的凸透镜固定在光具座上 50cm 刻度线处，光屏和点燃的蜡烛位于凸透镜两侧，实验前调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图 10 所示。
实验探究专题训练1. (2016滨州)小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验。
（1）在如图甲所示的位置上，成的像是等大的倒立的实像。
分析实验成像情况可知实验中所用凸透镜的焦距为 cm。
（2）当把点燃的蜡烛由图甲所示位置向右移至光具座的35 cm刻度时，向（选填“左”或“右”）移动光屏会得到一个倒立、的实像；就是利用这一成像规律工作的。
此时，风一吹，烛焰向左偏，则光屏上成的像向偏。
（3）小明用此光具座模拟人眼看远近不同物体的情况，当人眼看清眼前30 cm处的物体时，凸透镜的位置、形状如图乙所示。
如果将物体移至眼前50 cm处，保持透镜（晶状体）、光屏（视网膜）之间距离不变，则应该换上更（选填“薄”或“厚”）的凸透镜（凸透镜直径大小相同），才能在光屏上得到清晰的像。
【答案】（1）10 （2）右放大投影仪（幻灯机等）右（3）薄2. (2016重庆)在做“探究凸透镜成像规律”的实验中：（1）一束平行光通过凸透镜后在光屏上得到一个最小最亮的光点，如图甲所示，则凸透镜的焦距为cm；调节光具座上烛焰、透镜和光屏三者的中心在。
（2）如图乙所示，烛焰恰好在光屏上成倒立、（选填“放大”“缩小”或“等大”）的实像，生活中的（选填“照相机”“投影仪”或“放大镜”）就是利用了这样的成像原理。
（3）在（2）小问的基础上将蜡烛远离凸透镜，则应将光屏（选填“远离”或“靠近”）凸透镜才能再次在光屏上成清晰的像。
【答案】（1）10.0 同一高度（2）放大投影仪（3）靠近3.（2016淮安）在”探究凸透镜成像规律”的实验中：（1）发光体“F”、凸透镜（焦距为f）和光屏在光具座上的位置如下图所示，实验前应将光屏向调整，使发光体“F”和光屏的中心位于凸透镜的主光轴上。
（2）保持图中发光体“F”和凸透镜位置不变，左右移动光屏，直到在光屏上成清晰的像，这个像是倒立、的实像，生活中的就是利用这一原理工作的。
（3）将发光体“F”从图示位置向右移至A点，要在光屏上再次成清晰的像，需将光屏向移动。
人教版物理中考专题训练——透镜一．选择题1．小明用放大镜看说明书上很小的字，当距离字15cm时能看清楚，则该放大镜的焦距可能是（）A．20cm B．15cm C．10cm D．5cm2．炎炎夏日，汽车停在露天车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水（）A．相当于一个凸透镜，会聚光线B．相当于一个凸透镜，发散光线C．相当于一个凹透镜，会聚光线D．相当于一个凹透镜，发散光线3．如图所示的光学作图中正确的是（）A．光的反射B．平面镜成像C．光的折射D．光通过凸透镜4．下列各镜片中，属于凹透镜的中（）A．B．C．D．5．截面为正方形、中空部分为椭圆形的玻璃体如图所示。
则这个玻璃体（）A．可以看作两块凹透镜B．可以看作一块凸透镜C．可以看作两块凸透镜D．对图示光束具有会聚作用6．图所示的透镜中，属于凸透镜的是（）A．B．C．D．7．光线经过甲乙两透镜后的折射光线如图所示，下列对两透镜类型的分析正确的是（）A．甲透镜的折射光线会聚于一点，说明甲透镜是凸透镜B．乙透镜的折射光线是发散的，说明乙透镜是凹透镜C．甲透镜的折射光线比入射光线更向主光轴靠拢，说明甲透镜是凸透镜D．乙透镜的折射光线比入射光线更向主光轴靠拢，说明乙透镜是凸透镜8．光线经过甲乙两透镜后的折射光线如图所示，则关于两透镜的类型，下列说法正确的是（）A．甲是凸透镜，乙是凹透镜B．甲是凹透镜，乙是凸透镜C．甲、乙都是凸透镜D．甲、乙都是凹透镜9．在测量凸透镜的焦距时，小明将凸透镜正对着太阳光，再把一张纸放在它的下方，当纸上的光斑并非最小的时候，测得光斑到凸透镜的距离为10cm，则该凸透镜的焦距（）A．一定大于10cmB．一定小于10cmC．一定等于10cmD．可能大于10cm，也可能小于10cm10．如图所示，将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l，该凸透镜的焦距为f，若f小于l，则凸透镜从此位置远离纸的过程中光斑会（）A．一直变小B．一直变大C．先变大后变小D．先变小后变大11．如图，正午时，太阳光直射在水平地面，取一圆形薄透镜正对阳光，在距透镜20cm的地面上得到一个光斑，其直径与透镜直径相等，透镜的焦距是（）A．10cm B．20cm C．30cm D．40cm12．光通过透镜前后的方向如图所示。
中考物理透镜及其应用的技巧及练习题及练习题(含答案)一、初中物理透镜及其应用1．小磊在“探究凸透镜成像规律”的实验中，将凸透镜A固定在光具座上35cm处，移动光屏使烛焰在光屏上成清晰的像，如图甲所示，接着，他将凸透镜A换成凸透镜B并保持烛焰和透镜位置不变，移动光屏再次得到清晰的像如图乙所示，则下列说法中正确的是（）A. A的焦距小于B的焦距，显微镜的物镜成像原理与图甲相同B. A的焦距小于B的焦距，显微镜的物镜成像原理与图乙相同C. A的焦距大于B的焦距，显微镜的物镜成像原理与图甲相同D. A的焦距大于B的焦距，显微镜的物镜成像原理与图乙相同【答案】C【解析】【解答】解：（1）由甲图可知，物距u=35cm﹣5cm=30cm，此时成倒立、放大的实像，所以物距处于f和2f之间，即f＜30cm＜2f，可得15cm＜f＜30cm；由乙图可知，物距仍为30cm，此时成倒立、缩小的实像，所以30cm＞2f，得f＜15cm，所以A的焦距大于B的焦距．（2）显微镜包括物镜和目镜，靠近物体的称之为物镜，另一个称之为目镜，物体首先由物镜成一个倒立、放大的实像，再经目镜成一个正立、放大的虚像．因此，物镜成像原理相当于投影仪，与图甲相同；目镜成像原理相当于放大镜．可见ABD错、C正确．故选C．【分析】（1）当物距处于f和2f之间时，成倒立、放大的实像；当物距大于2f时，成倒立、缩小的实像，据此比较甲乙两图中凸透镜焦距的大小关系；（2）显微镜有物镜和目镜组成，显微镜的物镜成的是放大、倒立的实像，目镜成的是正立、放大的虚像．2．物体放在凸透镜前16厘米处，在透镜另一侧的光屏上成一个倒立缩小的像。
该凸透镜的焦距可能为（）A.5 厘米B.8 厘米C.10 厘米D.20 厘米【答案】A【解析】【解答】解：物体放在凸透镜前16厘米处，在透镜另一侧的光屏上成一个倒立缩小的像，即：u＝16cm＞2f，解得f＜8cm，分析四个选项，其中的5cm符合题意。
中考科学实验专题练习-凸透镜成像1．在“探究凸透镜成像规律”的实验中，各组使用相同焦距的凸透镜进行实验，小华所在的小组实验操作规范，测量准确，该小组实验记录如下表（1）请你根据上表信息，求出凸透镜的焦距f= cm．在实验中我们需要将蜡烛，凸透镜，光屏的中心在．（2）若烛焰，凸透镜，光屏分别放在某位置时恰好在光屏上成清晰的像，当凸透镜位置不变，烛焰向远离凸透镜方向移动一小段距离时，为了在光屏上再成清晰的像，光屏应向（远离/靠近）凸透镜方向移动适当的距离．（3）将物体放在距镜头14cm处，成像特点遵从上表规律，此时应成的实像．2．小宏在“探究凸透镜成像规律的实验”中：（1）如图甲所示，可得凸透镜的焦距为10cm，然后调整器材进行实验；（2）当蜡烛距凸透镜15cm时，能成倒立、的实像；当蜡烛在标尺30cm处时，光屏应移到标尺cm 处，成像才清晰；当蜡烛向左（远离透镜）移动到乙图位置，要在光屏上再次成清晰的像，需将光屏向移动，此时所成像的大小将变；（3）在上一步实验调整好像的位置后，小宏取了一副近视镜放在凸透镜和蜡烛之间，保持光屏位置不变，要使光屏上还能成清晰的像，应将蜡烛向（选填“左”或“右”）移；（4）实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像；A．只出现烛焰像的上半部分B．只出现烛焰像的下半部分C．出现烛焰完整的像，但像更小了D．像仍然是完整的，且大小不变，只是变暗了（5）若将印有字母“F”的纸片放在离凸透镜5cm处，看到清晰的像是图中的（填序号）。
3．在探究“凸透镜成像规律”的实验中。
（1）如图（a）所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距f＝cm；（2）如图（b）所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上（填“能”或“不能”）得到清晰的烛焰像；（3）如图（c）所示，烛焰能在光屏上形成清晰的像，此像是、的实像。
（物理）初中物理透镜及其应用解题技巧讲解及练习题(含答案)一、初中物理透镜及其应用1．探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一倍焦距的距离．下列烛焰成像情况，不可能出现的是（）A. 缩小的实像B. 等大的实像C. 放大的实像D. 放大的虚像【答案】D【解析】【解答】解：由题意知，烛焰在屏上成一缩小实像，所以此时蜡烛在凸透镜的2f 之外，即u＞2f；当将蜡烛向凸透镜移近一倍焦距的距离．则此时u＞f，那么有可能是2f ＞u＞f，则成倒立放大的实像；也可能是u=2f，则成等大的实像；也可能是u＞2f，则成缩小的实像，所以只有u＜f，成正立、放大的虚像不可能出现．故选D．【分析】要解决此题，需要掌握凸透镜成像的规律．凸透镜成像规律：物距小于焦距成正立放大虚像．物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距．物距等于二倍焦距成倒立等大实像，像距等于二倍焦距．物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距．2．将点燃的蜡烛放在凸透镜前，在透镜另一侧的光屏上得到清晰放大的像，如图所示，图中凸透镜焦距用f表示，与图中标注的L1和L2的大小关系正确的是（）A. L1>fB. L1>2fC. L1<f<L2D.【答案】 A【解析】【解答】由题图知，u＜v，且光屏上成倒立、放大的实像，则f＜u＜2f，即f＜L1＜2f，A选项正确，B、C选项错误；L1＞f，L2＞L1＞f，所以f＜， D选项错误.故答案为：A【分析】根据凸透镜成像的规律：当u＜v时，f＜u＜2f，v＞2f，成倒立、放大的实像.3．自拍杆是最近风靡的自拍神器，它能够在20cm到120 cm长度间任意伸缩，使用者只需将手机固定在伸缩杆上，通过遥控器就能实现多角度自拍。
下列关于用自拍杆拍照的说法正确的是（）A. 拍照时，人到镜头的距离在一倍焦距到两倍焦距之间B. 拍照时，人到镜头的距离小于一倍焦距C. 自拍杆增大了物距，同时增大了取景范围D. 使用自拍杆的好处是减小了物距，增大了像的大小【答案】 C【解析】【解答】用照相机拍照时，人到镜头的距离在镜头的两倍焦距之外，AB不符合题意；自拍杆增大了物距，同时增大了取景范围说法正确，所以D不符合题意。
2018年3月 2017江苏十三市中考整理------透镜成像参考答案解析 W.J.Feng认真是一种态度，坚持是一种品格，优秀是一种习惯！参考答案解析1．【解答】解：将一物体放在此透镜前25cm 处，f ＜25cm ＜2f ，成倒立、放大的实像．故选A ． 2．【解答】解：放大镜是一个凸透镜，通过放大镜观察远处的景物，景物在凸透镜的二倍焦距以外，成倒立、缩小的实像，所以小明看到的是景物的倒立、缩小的实像。
故选C 。
3．【解答】解：把一个凸透镜对准太阳光，可在距凸透镜20cm 处得到一个最小、最亮的光斑，所以，f=20cm ．若将一个物体放在此透镜前30cm 处，u=30cm ，2f ＞U ＞f ，成倒立、放大的实像．故选C ． 4．【解答】解：原来贴近报纸看文字时，看到的应该是正立、放大的虚像，而窗外景物成在报纸上的像是倒立、缩小的实像．故都是倒正、大小、虚实都不同，故D 正确．故选D ． 5．【解答】解：由图可知，凸透镜成正立放大的虚像，所以u ＜f ，所以f ＞15cm ．BCD 均不符合题意，A 符号题意．故选A ． 6．【解答】解：AB 、距离凸透镜20cm 的光屏上得到一个清晰的与物体等大的像，所以v=20cm=2f ，则f=10cm ，故AB 错误；C 、当物距是30cm 时，物距大于二倍焦距，故光屏上呈现倒立缩小的像，故C 正确；D 、遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗，故D 错误．故选C ． 7． 【解答】解：由图可知，此时的物距要小于像距，所以光屏上的像是倒立、放大的实像，其应用是投影仪．故答案为：放大；投影仪． 8．【解答】解：（1）摄像头扫描二维码时相当于凸透镜，成倒立缩小实像，此时物距大于二倍焦距； （2）将光屏移至刻度线10cm 处，像距变大，则物距应减小，蜡烛向靠近透镜方向移动，光屏上能再次成清晰的像，此时像距大于物距，成的是倒立、放大的实像；保持透镜位置不变，仅将蜡烛和光屏位置交换，此时像距小于物距，成的是倒立缩小的实像．故答案为：（1）物距大于二倍焦距；（2）靠近；缩小． 9．【解答】解：近视眼看不清楚远处的物体，原因是远处物体的像成在视网膜的前方，但是我们可用发散作用的凹透镜矫正，使光线会聚能力减弱，能使像成在视网膜上，能看清远处的物体． 故答案为：前；凹透镜． 10． 【解答】解：（1）蜡烛到凸透镜的距离为u=30.5cm ﹣10.0cm=20.5cm ；（2）由图可知，此时物距小于像距，成的是倒立、放大的实像； （3）近视眼镜是凹透镜，凹透镜对光线有发散作用，发散作用是使原来会聚成像的光线推迟会聚，所以将近视眼镜片放在蜡烛和凸透镜之间，光屏上原来清晰的像变模糊了；使光屏远离凸透镜，即光屏向右移动，又能在光屏上看到蜡烛清晰的像． 故答案为：（1）20.5；（2）放大； （3）右． 11．【解答】解：（1）为使像能成在光屏的中央，应调节烛焰和光屏中心位于凸透镜的主光轴上．（2）蜡烛距凸透镜30.0cm 时，在光屏上成一个等大的实像，则物距等于二倍焦距，u=2f ，则f=15.0cm ； （3）蜡烛远离透镜移动到适当位置，物距变大，则像距要减小，将光屏向靠近透镜方向移动． 故答案为：主光轴；15.0；靠近． 12．【解答】解：用焦距为5cm 的凸透镜进行实验操，将蜡烛放在A 处时，位于P 处的光屏上得到了清晰的缩小像；此时物距u ＞2f ，保持透镜位置不变，向右移动蜡烛至B 处，再将光屏从P 处移至另一位置得到清晰的放大像，此时物距2f ＞u ＞f ，成倒立、放大的实像，由此可知，两次所成的像都是倒立的实像； 凸透镜成实像时，物像异侧，所以P 位于A 的右侧， 根据凸透镜成实像时，物近像远像变大，可知，上述过程中物距减小，像距变大，即光屏是向 右侧移动的；v ＞2f ．光屏上所成的都是倒立的实像；因为烛焰在A 处时，成缩小实像，在B 处时成放大实像，所以烛焰由A 到B 时，是物距减小，像距则增大，自然凸透镜在A 、B 的右侧，故光屏也在A 、B 的右侧，并且光屏向右移动；根据烛焰在B 处时，物距在一倍焦距和二倍焦距之间，故凸透镜距离B 处应大于5cm ，小于10cm ，因此，透镜在光具座上的位置为55cm ﹣60cm ；综上分析可知，用刻度表示透镜在光具座上的位置：55cm ～60cm ．故答案为：倒；右；右；55cm ～60cm ．。
中考物理透镜及其应用的技巧及练习题及练习题(含答案)一、初中物理透镜及其应用1．小明在“探究凸透镜成像规律”的实验中，根据测得的数据得到了物距u跟像距v之间关系的图象，如图所示，则下列判断正确的是（）A. 该凸透镜的焦距是20cmB. 当u=15cm时，在光屏上能得到一个缩小的像C. 把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小D. 当u=25cm时成放大的像，投影仪就是根据这一原理制成的【答案】 C【解析】【解答】A、u=v=2f，凸透镜成倒立、等大的实像，如图，u=v=2f=20cm 时，所以f=10cm，A不符合题意；B、当u=15cm时，2f＞u＞f，成倒立、放大的实像，B不符合题意；C、物体从距凸透镜15cm处移动到30cm处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小，C符合题意；D、当u=25cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机，D不符合题意．故答案为：C．【分析】（1）根据凸透镜成像的四种情况和应用进行判断：u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机；u=2f，成倒立、等大的实像，v=2f，一般用来求凸透镜的焦距；2f＞u＞f，成倒立、放大的实像，v＞2f，应用于幻灯机和投影仪；u＜f，成正立、放大的虚像，应用于放大镜和老花镜；（2）当物距大于焦距时，凸透镜成实像．凸透镜成实像时，物距增大，像距减小，像变小．2．用照相机对如图的小猫咪拍照，则图中，能正确表示底片上所成像的是（）A. B. C. D.【答案】B【解析】【解答】照相机是利用凸透镜成像原理制成的，当物体在凸透镜的二倍焦距之外时，成倒立、缩小的实像。
像与物相比，上下颠倒，左右也颠倒，故答案为：B。
【分析】照相机中的镜头属于凸透镜，在底片上可以得到一个倒立的缩小的实像.3．下列作图错误的是（）A. 力F的力臂B. 判定螺线管的极性C. 凹透镜对光线的作用D. 光的反射【答案】B【解析】【解答】A、由A图知，力F的力臂是正确的，A不符合题意；B、螺线管的左端为N极，B符合题意；C、由B图知凹透镜对光线的作用是正确的，C不符合题意；D、由D图知光的反射的光路图是正确的，D不符合题意。
中考物理专题复习《凸透镜》测试卷-带答案学校:___________班级:___________姓名:___________考号:___________一、单选题1．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之间的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是（）A．此凸透镜的焦距范围是15cm< f < 20cmB．如果光屏上的像位置偏上，此时将蜡烛向下调整，可使像处于光屏中心C．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏远离凸透镜D．若用白纸遮住凸透镜的上半部分，光屏上的像仍然完整二、填空题2．如图所示，点燃的蜡烛通过凸透镜在光屏上成一个清晰的（选填“正立”或“倒立”）的实像，由此可以判断凸透镜的焦距可能是cm（选填“25”“20”或“10”）；一段时间后，蜡烛变短了，烛焰在光屏上成的像会向（选填“上”或“下”）移。
3．现在很多同学不注意爱护眼睛，有不少同学患上近视眼，而随着年龄增长，到了中老年期却变成老花眼，甲、乙两示意图能表示“老花眼”是图，可使用镜来矫正视力。
三、实验题4．小南利用一个纸筒、凸透镜和半透明薄膜自制如图甲所示的模型照相机。
在使用时发现，被拍摄物体和照相机的距离有变化时，像会变得不清晰。
老师告诉小华，当物距改变时，照相机可通过伸缩镜头或调节镜头焦距两种方式再次得到清晰的像。
为了验证老师的说法，小华选取蜡烛、多个不同焦距的凸透镜、光具座等器材进行实验探究：（1）实验前应将烛焰中心、凸透镜光心、光屏中心调至；（2）当蜡烛、光屏、凸透镜在如图乙所示位置时，光屏上成清晰的像。
将蜡烛向左调节到某一位置时，凸透镜向（填“左”或“右”）调节，光屏上再次成清晰倒立缩小的像。
得出：；（3）小南将蜡烛、光屏、凸透镜调回如图乙所示位置。
将蜡烛向左调节到某一位置时，换用焦距（填“更大”或“更小”）的凸透镜，光屏上再次成清晰的像。
实验探究专题训练1. (2016滨州)小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验。
（1）在如图甲所示的位置上，成的像是等大的倒立的实像。
分析实验成像情况可知实验中所用凸透镜的焦距为 cm。
（2）当把点燃的蜡烛由图甲所示位置向右移至光具座的35 cm刻度时，向（选填“左”或“右”）移动光屏会得到一个倒立、的实像；就是利用这一成像规律工作的。
此时，风一吹，烛焰向左偏，则光屏上成的像向偏。
（3）小明用此光具座模拟人眼看远近不同物体的情况，当人眼看清眼前30 cm处的物体时，凸透镜的位置、形状如图乙所示。
如果将物体移至眼前50 cm处，保持透镜（晶状体）、光屏（视网膜）之间距离不变，则应该换上更（选填“薄”或“厚”）的凸透镜（凸透镜直径大小相同），才能在光屏上得到清晰的像。
【答案】（1）10 （2）右放大投影仪（幻灯机等）右（3）薄2. (2016重庆)在做“探究凸透镜成像规律”的实验中：（1）一束平行光通过凸透镜后在光屏上得到一个最小最亮的光点，如图甲所示，则凸透镜的焦距为cm；调节光具座上烛焰、透镜和光屏三者的中心在。
（2）如图乙所示，烛焰恰好在光屏上成倒立、（选填“放大”“缩小”或“等大”）的实像，生活中的（选填“照相机”“投影仪”或“放大镜”）就是利用了这样的成像原理。
（3）在（2）小问的基础上将蜡烛远离凸透镜，则应将光屏（选填“远离”或“靠近”）凸透镜才能再次在光屏上成清晰的像。
【答案】（1）10.0 同一高度（2）放大投影仪（3）靠近3.（2016淮安）在”探究凸透镜成像规律”的实验中：（1）发光体“F”、凸透镜（焦距为f）和光屏在光具座上的位置如下图所示，实验前应将光屏向调整，使发光体“F”和光屏的中心位于凸透镜的主光轴上。
（2）保持图中发光体“F”和凸透镜位置不变，左右移动光屏，直到在光屏上成清晰的像，这个像是倒立、的实像，生活中的就是利用这一原理工作的。
（3）将发光体“F”从图示位置向右移至A点，要在光屏上再次成清晰的像，需将光屏向移动。
（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有。
答案：（1）下（2）缩小照相机（3）右（4）像变暗4. (2016临沂)小明用焦距为10 cm的凸透镜做“探究凸透镜成像规律”的实验。
（1）调整器材高度时，应（选填“点燃”或“不点燃”）蜡烛。
（2）器材处于图甲所示位置时，烛焰恰好在光屏上成清晰的像，这与（选填“照相机”“投影仪”或“放大镜”）的成像特点相同。
（3）将蜡烛移动至20 cm刻度处，应将光屏移动到（填序号）范围的某一位置才能再次在光屏得到清晰的像。
A、50 cm—60 cmB、60 cm—70 cmC、70 cm—80 cm（4）将蜡烛移动至45 cm刻度处时，取下光屏，从凸透镜右侧通过凸透镜可以看到烛焰的放大的（选填“虚”或“实）像。
（5）张老师用发光二极管制作了一个“F”形光源（如图乙）代替蜡烛放在30 cm刻度处，则光屏上得到的清晰的像应该是图丙中的（填序号）。
【答案】（1）点燃（2）投影仪（3）B （4）虚（5）B5.（2016无锡）利用光具座以及蜡烛、凸透镜、光屏等器材，可进行“探究凸透镜成像规律”的实验。
（1）实验时，首先在光具座上放置实验器材，若光具座A处放置蜡烛（如图所示），则C处应放置（选填“凸透镜”或“光屏”）。
器材正确放置后，还应对其进行调整，使烛焰和光屏的中心位于凸透镜的上。
（2）实验后，可得出凸透镜成像规律，根据成像规律判断下列说法，说法正确的是。
A．若凸透镜的焦距为10 cm，则烛焰距离凸透镜30 cm时，可在光屏上成放大的像B．实验过程中，蜡烛因燃烧而变短，则烛焰在光屏上的像会下移C．若烛焰朝着凸透镜方向前后不断晃动，则光屏上仍能观察到清晰的烛焰像D．若烛馅在光屏上成缩小的像，则光屏到凸透镜的距离小于烛焰到凸透镜的距离（3）某物理兴趣小组在探究凸透镜成像规律后，得到了如下数据：实验序号物距u/cm焦距f/cm像的性质像距v/cm 11210倒立放大实像6021410倒立放大实像3531510倒立放大实像3043010倒立缩小实像1553012倒立缩小实像2063015倒立等大实像30下列对表中数据的分析，错误的是。
A．当凸透镜的焦距相同，物距不同时，所成的像有可能相同B．当物距相同，凸透镜的焦距越大时，像距越大C．当物距相同，凸透镜的焦距不同时，所成像的性质有可能相同D．当凸透镜的焦距相同，且成放大实像时，像距与物距之和随物距的增大而减小（4）将蜡烛置于凸进镜一倍焦距处，结果仍能观察到烛焰放大的像，这是为什么？【答案】（1）凸透镜主光轴（2）D （3）A （4）因为蜡烛有一定的体积，把它放到焦点时，它有一部分会在一倍焦距和二倍焦距之间，所以能看到放大的像6. (2016广安)如图所示，这是小浩同学探究凸透镜成像规律的实验装置图。
（1）实验前，小浩需要点燃蜡烛，并调整凸透镜与光屏的高度，使蜡烛火焰与凸透镜的中心、光屏的中心大致在。
（2）老师告诉他，凸透镜的焦距是10 cm，移动光屏，结果在凸透镜右侧大约63 cm处获得了清晰的像。
人们运用这条成像规律制造出了（选填“照相机”“投影仪”或“放大镜”）。
（3）小浩好动且思维颇有创意，他突发奇想，要是把蜡烛与光屏的位置互换，结果会怎样呢？他立即一试，哇塞！太神奇了，光屏上的像依旧十分清晰，只是原来缩小的像变成了放大的像！你能解释一下所成像依旧清晰的原因吗？（选填“反射光路可逆”“折射光路可逆”或“光是沿直线传播的”）。
【答案】（1）同一高度（2）照相机（3）折射光路可逆7. (2016苏州)在探究“凸透镜成像规律”的实验中。
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f= cm。
（2）如图乙，光屏上呈现清晰的像，此像的性质是的实像。
若保持蜡烛和光屏位置不变，移动透镜至刻度线处，克屏上能再次呈现清晰的像。
（3）如图丙，保持蜡烛位置不变，移动透镜至16 cm刻度线处，则人眼在图中处能观察到烛焰的像。
（4）如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像。
则该眼镜是（选填“近视”或“远视”）眼镜。
【答案】（1）10.0（2）倒立、放大40 cm（3）B（4）远视8.（2016枣庄）小峰在探究凸透镜成像规律之后，又对凸透镜的焦距与其凸起程度的关系进行了探究：（1）小峰第一次选取一个凸起程度较小的凸透镜，测量焦距的实验如图甲所示，测得的焦距为。
（2）第二次他又选用一个凸起程度较大的凸透镜，测得的焦距为8 cm，由这两次实验可得出的初步结论：。
（3）小峰回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带（如图乙所示），受此启发，于是他选取焦距为10 cm的凸透镜，用红光和蓝光来进行图甲的实验，实验结论：对同一凸透镜，的焦距大些。
（4）在用焦距为10 cm的凸透镜探究成“等大实像”的实验时，老师发现有两个小组所测像距分别为17.5 cm和22 cm，与理论像距20 cm相比偏差较大．若不是因为长度测量方法错误和测量误差导致的，请分析出现这种情况的原因：。
【答案】（1）10.0 cm （2）材料和横截面积相同的凸透镜，凸面程度越大其焦距越小（3）红（4）光屏上还没有出现清晰的像时就测出了像距9.（2016镇江）如图所示，某同学用自制的水透镜来探究凸透镜成像规律，当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。
（1）如图1所示，一束平行于主光轴射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为cm，实验前，应调节烛焰、水透镜和光屏三者中心在；（2）该同学移动蜡烛，水透镜和光屏至图2所示位置时，恰能在光屏上看到清晰的像，利用此成像特点可制成（选填“照相机”或“投影仪”）；若仅将蜡烛与光屏位置对调，则在光屏上（选填“能”或“不能”）看到清晰的像；（3）在图2所示实验场景下，该同学把自己的眼镜给水透镜“戴上”（如图3所示），当从水透镜中抽出适量的水后，他发现烛焰的像再次变得清晰，由此判断该同学戴的是（选填“近视”或“远视”）眼镜。
【答案】（1）8.0 同一高度（2）照相机能（3）远视10.（2016邵阳，第30）在探究“凸透镜成像规律”的实验过程中：（1）如图甲，让一束平行光正对凸透镜照射，在凸透镜后的光屏上接收到一个最小、最亮的光斑，可以看出凸透镜的焦距是cm。
（2）当蜡烛、凸透镜和光屏按如图乙的位置放置时，光屏上会得到一个倒立、（选填“缩小”“放大”或“等大”）的实像。
（3）向右移动蜡烛到一定的位置时，无论怎样移动光屏都无法在光屏上承接到像，可能的原因是。
【答案】（1）10 （2）放大（3）蜡烛在焦点以内11.（2016乌鲁木齐）某实验小组的同学利用如图所示的实验装置在暗室中测量直径为5 cm 的凸透镜焦距并观察成像情况。
将尺寸很小的球形小灯泡s 作为光源固定在“0”位置处,光屏固定于光具座上标有的位置处。
（1）实验前调整小灯泡、凸透镜的中心和光屏中心，让它们在____。
（2）如图所示,将凸透镜从紧挨着小灯泡的位置（A处）缓慢向右移动，同时测量光屏上亮圆的大小，当光屏上的亮圆直径为5 cm 时，停止移动凸透镜，此时凸透镜在光具座上B处，则凸透镜的焦距为____cm。
继续向右移动凸透镜，当凸透镜移动到光具座上标有50 cm 的位置时，在光屏上_____（选填“能”或“不能”）看到小灯泡的像。
（3）若固定小灯泡在“0”位置处,移动凸透镜和光屏，____（选填“能”或“不能”）在光屏上得到放大的小灯泡的像。
【答案】（1）同一水平高度（2）15 不能（3）能12.（2016西宁）小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，实验操作规范。
在如图所示的位置时，烛焰恰好在光屏上成清晰的像。
（1）这个像的成像原理与(选填“放大镜”、“投影仪”或“照相机”)相同。
若将蜡烛向右移动少许，则应将光屏向(选填“左”或“右”)移动才能再次在光屏上成清晰的像，此时像的大小比刚才的像要些。
（2）再在凸透镜左侧附近放置一凹透镜(图中未画出)，这时需要将光屏向______(选填“左”或“右”)移动才能在光屏上成清晰的像。
【答案】（1）照相机右大（2）右13. （2016陕西）某小组同学用如图1的装置“探究凸透镜成像特点”，其中凸透镜的焦距为15 cm。
他们进行实验的同时在坐标纸上记录蜡烛与光屏上像的位置和大小，如图2（用带箭头的线段表示物或像，A’、B’分别表示蜡烛在A、B处像的位置）。
