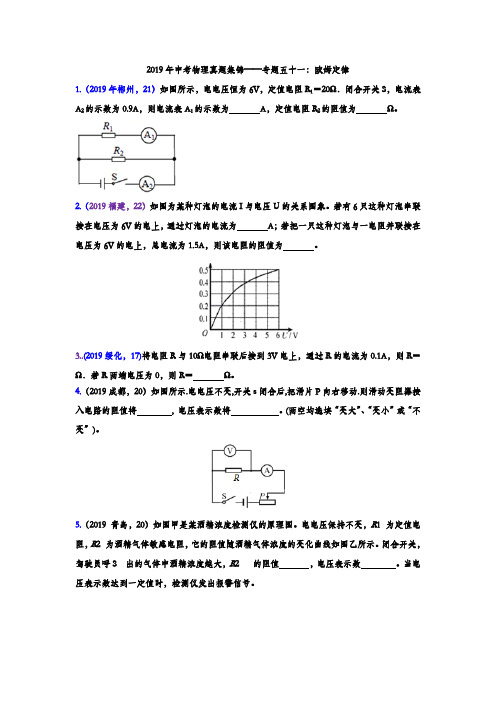

2019年中考物理真题集锦——专题五十一：欧姆定律1.（2019年郴州，21）如图所示，电电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为A，定值电阻R2的阻值为Ω。

2.（2019福建，22）如图为某种灯泡的电流I与电压U的关系图象。

若有6只这种灯泡串联接在电压为6V的电上，通过灯泡的电流为A；若把一只这种灯泡与一电阻并联接在电压为6V的电上，总电流为1.5A，则该电阻的阻值为。

3..(2019绥化，17)将电阻R与10Ω电阻串联后接到3V电上，通过R的电流为0.1A，则R＝Ω．若R两端电压为0，则R＝Ω。

4.（2019成都，20）如图所示.电电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将, 电压表示数将。

(两空均选填“变大”、“变小”或“不变”)。

5.（2019 青岛，20）如图甲是某酒精浓度检测仪的原理图。

电电压保持不变，R1 为定值电阻，R2 为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。

闭合开关，驾驶员呼S 出的气体中酒精浓度越大，R2 的阻值，电压表示数。

当电压表示数达到一定值时，检测仪发出报警信号。

6.（2019凉山州，21）当某导体两端的电压是6V时，通过的电流是0.3A，当该导体两端的电压减小到3V时，通过它的电流为A，此时该导体消耗的电功率为W。

7.（2019凉山州，22）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为，电电压为V。

8.（2019达州，18）如图所示，电电压保持不变，灯泡L标有“10V 5W”字样（不考虑温度对灯丝电阻的影响），当S、S1都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器的最大阻值为Ω．当S闭合、S1断开且滑动变阻器的滑片P在B端时，电压表的示数为V，灯泡L的实际功率为W。

2019年中考物理真题集锦一一专题五^一：欧姆定律1.（2019年郴州，21）如图所示，电源电压恒为6V ，定值电阻R i = 20Q.闭合开关S,电流2. （2019福建，22）如图为某种灯泡的电流 I 与电压U 的关系图象。

若有 6只这种灯泡串联3. （2019绥化，17）将电阻R 与10Q 电阻串联后接到 3V 电源上，通过 R 的电流为0.1A ，贝U R= _______ Q.若R 两端电压为0,贝V R = _________ Qo4. （2019成都，20）如图所示•电源电压不变，开关s 闭合后，把滑片P 向右移动•则滑动变阻器 接入电路的阻值将 __________ ,电压表示数将 ______________ O （两空均选填“变大”、“变小”或“不变” ）o5. （2019青岛，20）如图甲是某酒精浓度检测仪的原理图。

电源电压保持不变， R 1为定值电阻，R 2为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。

闭合开 关，驾驶员呼S 出的气体中酒精浓度越大，R 2 的阻值 _______ ，电压表示数 _________ o______ A ，定值电阻R 2的阻值为Qo接在电压为6V 的电源上，通过灯泡的电流为 A ;若把一只这种灯泡与一电阻并联接在电压为6V 的电源上，总电流为A i 的示数为当电压表示数达到一定值时，检测仪发出报警信号。

7. （2019凉山州，22）如图所示，阻值为 4Q 的电阻R 1与2Q 电阻R 2并联，电流表的示数为8. （2019达州，18）如图所示，电源电压保持不变，灯泡 L 标有“ 10V 5W ”字样（不考虑温度对灯丝电阻的影响），当S 、S 都闭合且滑动变阻器的滑片P 在A 端时，电流表 A 的示数为1A ，此时灯泡正常发光，则滑动变阻器的最大阻值为 ____________ Q .当S 闭合、S 1断开且 滑动变阻器的滑片 P 在B 端时，电压表的示数为 _________ V ，灯泡L 的实际功率为 ________ W 。

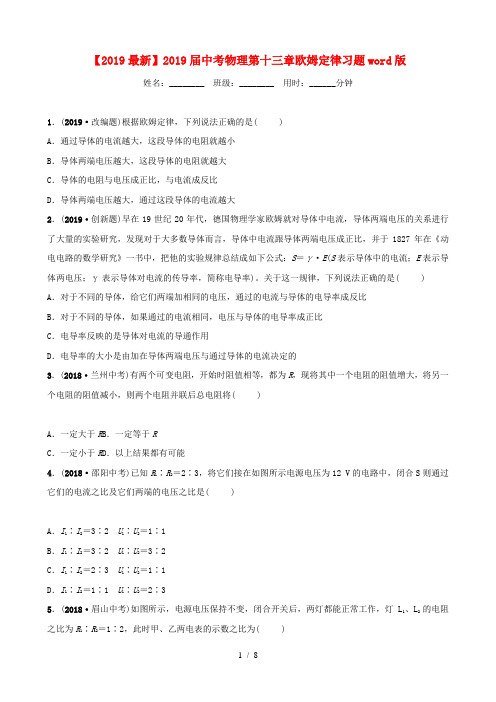

【2019最新】2019届中考物理第十三章欧姆定律习题word版姓名：________ 班级：________ 用时：______分钟1．(2019·改编题)根据欧姆定律，下列说法正确的是( )A．通过导体的电流越大，这段导体的电阻就越小B．导体两端电压越大，这段导体的电阻就越大C．导体的电阻与电压成正比，与电流成反比D．导体两端电压越大，通过这段导体的电流越大2．(2019·创新题)早在19世纪20年代，德国物理学家欧姆就对导体中电流，导体两端电压的关系进行了大量的实验研究，发现对于大多数导体而言，导体中电流跟导体两端电压成正比，并于1827年在《动电电路的数学研究》一书中，把他的实验规律总结成如下公式：S＝γ·E(S表示导体中的电流；E表示导体两电压；γ表示导体对电流的传导率，简称电导率)。

关于这一规律，下列说法正确的是( ) A．对于不同的导体，给它们两端加相同的电压，通过的电流与导体的电导率成反比B．对于不同的导体，如果通过的电流相同，电压与导体的电导率成正比C．电导率反映的是导体对电流的导通作用D．电导率的大小是由加在导体两端电压与通过导体的电流决定的3．(2018·兰州中考)有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将( )A．一定大于R B．一定等于RC．一定小于R D．以上结果都有可能4．(2018·邵阳中考)已知R1∶R2＝2∶3，将它们接在如图所示电源电压为12 V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是( )A．I1∶I2＝3∶2U1∶U2＝1∶1B．I1∶I2＝3∶2U1∶U2＝3∶2C．I1∶I2＝2∶3U1∶U2＝1∶1D．I1∶I2＝1∶1U1∶U2＝2∶35．(2018·眉山中考)如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1、L2的电阻之比为R1∶R2＝1∶2，此时甲、乙两电表的示数之比为( )A．2∶1 B．1∶2 C．3∶2 D．2∶36．(2018·临沂中考)如图所示的电路中，电流表A1的示数为0.5 A，A2的示数为0.3 A，电阻R2的阻值为10 Ω。

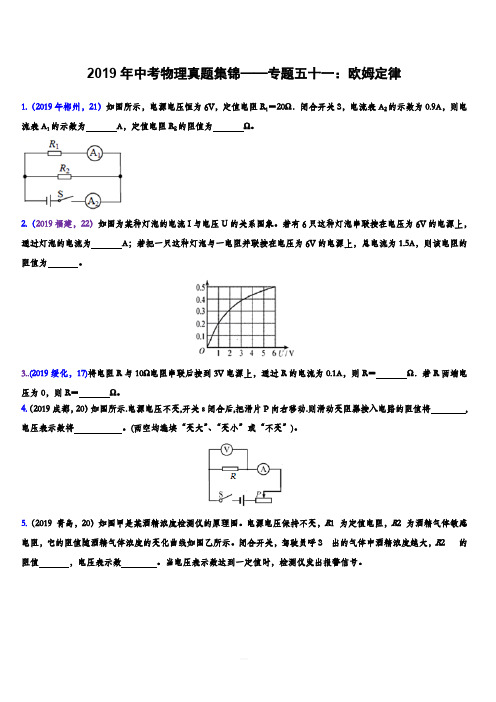

2019年中考物理真题集锦——专题五十一：欧姆定律1.（2019年郴州，21）如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为A，定值电阻R2的阻值为Ω。

2.（2019福建，22）如图为某种灯泡的电流I与电压U的关系图象。

若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为A；若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为。

3..(2019绥化，17)将电阻R与10Ω电阻串联后接到3V电源上，通过R的电流为0.1A，则R＝Ω．若R两端电压为0，则R＝Ω。

4.（2019成都，20）如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将, 电压表示数将。

(两空均选填“变大”、“变小”或“不变”)。

5.（2019 青岛，20）如图甲是某酒精浓度检测仪的原理图。

电源电压保持不变，R1 为定值电阻，R2 为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。

闭合开关，驾驶员呼S 出的气体中酒精浓度越大，R2 的阻值，电压表示数。

当电压表示数达到一定值时，检测仪发出报警信号。

6.（2019凉山州，21）当某导体两端的电压是6V时，通过的电流是0.3A，当该导体两端的电压减小到3V时，通过它的电流为A，此时该导体消耗的电功率为W。

7.（2019凉山州，22）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为，电源电压为V。

8.（2019达州，18）如图所示，电源电压保持不变，灯泡L标有“10V 5W”字样（不考虑温度对灯丝电阻的影响），当S、S1都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器的最大阻值为Ω．当S闭合、S1断开且滑动变阻器的滑片P在B端时，电压表的示数为V，灯泡L的实际功率为W。

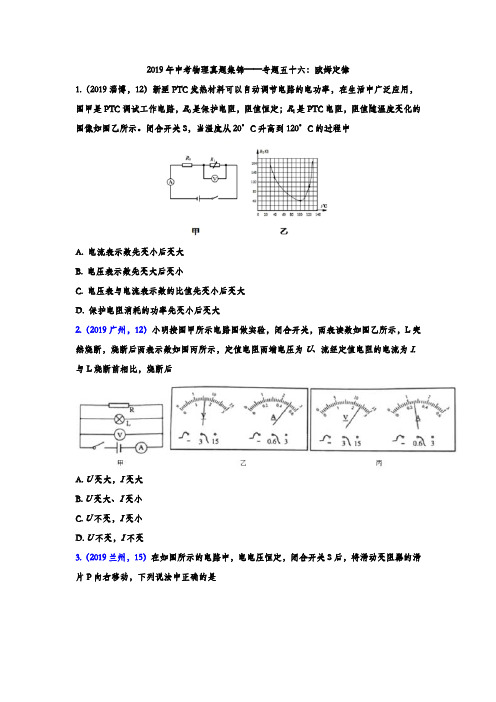

2019年中考物理真题集锦——专题五十六：欧姆定律1.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。

闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大2.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变3.（2019兰州，15）在如图所示的电路中，电电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大4.（2019枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大5.（2019沈阳，9）如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是A．当R A两端电压为0V时，RA的阻值是10ΩB．当R B两端电压为2V时，通过R B的电流为O.1AC．当两电阻并联时，通过R A和R B的电流之比为12D．当两电阻串联时，R A和R B两端的电压之比为126.（2019泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电正极的灯泡较亮7.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。

2019年中考物理真题集锦——专题五十六：欧姆定律1.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。

闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大2.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变3.（2019兰州，15）在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大4.（2019枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大5.（2019沈阳，9）如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是A．当R A两端电压为0V时，RA的阻值是10ΩB．当R B两端电压为2V时，通过R B的电流为O.1AC．当两电阻并联时，通过R A和R B的电流之比为1:2D．当两电阻串联时，R A和R B两端的电压之比为1:26.（2019泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电源正极的灯泡较亮7.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。

2019年中考物理真题集锦——专题五十六：欧姆定律1.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。

闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大2.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变3.（2019兰州，15）在如图所示的电路中，电电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大4.（2019枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大5.（2019沈阳，9）如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是A．当R A两端电压为0V时，RA的阻值是10ΩB．当R B两端电压为2V时，通过R B的电流为O.1AC．当两电阻并联时，通过R A和R B的电流之比为12D．当两电阻串联时，R A和R B两端的电压之比为126.（2019泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电正极的灯泡较亮7.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。

欧姆定律一、填空题1.（2019襄阳，26）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω，若只使R2、R3并联接入电路,则应闭合开关_____，此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2此时电流表的示数为I2,则I1：I2=_____。

2.（2019淮安，17）为了测定风速大小，小明设计了如图所示的装置。

装置中探头、金属杆和滑动变阻器滑片P 相连。

可上下移动。

该装置利用了流体流速越大，压强越________的原理。

现要求：当风吹过探头时。

风速越大，电压表的示数越大，请对该装置提出一条合理的改进措施_______ .3. (2019扬州，21）如图所示的电路，电源电压恒为3V，闭合开关S，电流表A1示数为0.5A，A2示数为0.3A，则电阻R1是______ Ω，通过电阻R2的电流是_______ A，电阻R1的电功率是_______ W，在5min 内整个电路消耗的电能是______ J。

4. (2019泰州，18）如图甲,定值电阻R2的阻值为40Ω.闭合开关,电流表A1、A2的指针偏转均如图乙所示.则电流表A1的读数为____A,电流表A2的读数为____A,电源电压为____V,R1的阻值为____Ω5.（2019连云港，12）有一定值电阻，当其两端的电压为9V时，通过它的电流为0.9A，它的电阻是_____Ω；如果它两端的电压为15V，迪过它的电流是_____A；核电站是利用核_____（选填“聚变”或“裂变”）产生的能量发电的；在汽车制动过它的动能转化为地面、轮胎、空气的内能，但这些内能无法自动转化回去，这是因为能量的转移和转化是有_____的。

二、选择题1.（2019襄阳，9）如图所示,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中,下列说法正确的是A. 电流表A1的示数变大B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大2.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。

2019年中考物理真题集锦——专题五十六：欧姆定律1.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。

闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大2.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变3.（2019兰州，15）在如图所示的电路中，电电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大4.（2019枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大5.（2019沈阳，9）如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是A．当R A两端电压为0V时，RA的阻值是10ΩB．当R B两端电压为2V时，通过R B的电流为O.1AC．当两电阻并联时，通过R A和R B的电流之比为12D．当两电阻串联时，R A和R B两端的电压之比为126.（2019泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电正极的灯泡较亮7.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。

第十六章欧姆定律第1节欧姆定律及相关计算课时一(建议答题时间：30分钟)一、选择题1. (2018鄂州)如图所示R1＝8 Ω，R2＝4 Ω，电源电压恒定不变．闭合开关时，电压表示数为4 V，则电源电压为()第1题图A. 12 VB. 6 VC. 4 VD. 无法确定2.(2018安徽)如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片．在移动滑片的过程中，下列说法正确的是()第2题图A. 电流表的示数变大，电压表的示数变大B. 电流表的示数变小，电压表的示数变大C. 电流表的示数变小，电压表的示数变小D. 电流表的示数变大，电压表的示数变小3. (2018泰州)如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是()第3题图A. 滑片向右移动，甲表示数变小，乙表示数变大B. 滑片向左移动，甲表示数变大，乙表示数变大C. 滑片向左移动，甲表示数变大，乙表示数变小D. 滑片向右移动，甲表示数变小，乙表示数不变4. (2017福建)如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则( )第4题图A. 电流表示数减小，电压表示数不变B. 电流表示数增大，电压表示数不变C. 电流表示数减小，电压表示数减小D. 电流表示数增大，电压表示数增大5. (2018攀枝花)如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都正常发光，甲、乙两个电表的示数之比是4∶3.此时灯L1和L2的电阻之比为()第5题图A. 1∶3B. 3∶1C. 3∶4D. 4∶36. (2017临沂)如图是电阻甲和乙的I－U图像．小明对图像信息作出的判断，正确的是()第6题图A. 当甲两端电压为0.5 V时，通过它的电流为0.3 AB. 当乙两端电压为2.5 V时，其电阻值为10 ΩC. 将甲和乙串联，若电流为0.3 A，则它们两端的电压为2 VD. 将甲和乙并联，若电压为1 V，则它们的干路电流为0.4 A二、填空题7. (2018广安)如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是________V，R1与R2的电阻之比为________．第7题图8. (2017绥化)电阻R1＝10 Ω、R2＝20 Ω，将它们串联在同一电路中，当电路闭合时，通过它们的电流之比I1∶I2＝__________，它们两端的电压之比U1∶U2＝__________．9. (2018安顺)如图，电源电压恒定，R1＝30 Ω，R2＝60 Ω，当开关S3闭合，S1、S2都断开时，电流表的示数为0.1 A，则电源电压是________V；当开关S3断开，S1、S2都闭合时，电流表的示数是________A.第9题图三、实验与探究题10. (2018湘潭)用图甲所示的电路来“探究电流与电压的关系”．(1)根据图甲，将图乙中的器材连接成完整电路．(电源电压为3 V，R1的规格为“20 Ω 1 A”，R的阻值约为10 Ω)第10题图(2)连接好电路后，开关闭合前，应将滑片移至滑动变阻器的________(选填“a”或“b”)端，闭合开关，缓慢移动滑片，发现电压表有示数且始终为 3 V，电流表示数始终为零，可能是定值电阻R处发生了________(选填“断路”或“短路”)故障．(3)排除故障后，改变滑片位置，记录数据，如表一所示，第4次实验时，电流表示数如图丙所示，为________A.表一(4)分析数据可得：当电阻不变时，电阻中的电流与它两端的电压成________．该电阻的阻值为_______Ω.四、计算题11.(2018北京)如图所示，电源两端电压U为9 V并保持不变，电阻R1阻值为10 Ω.闭合开关S后，电流表的示数I为1.2 A．求：(1)电流表的示数I1；(2)电阻R2的阻值．第11题图12. (2017天津)如图所示的电路中，定值电阻R1为10 Ω，R2为滑动变阻器，电源电压保持不变．闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图像如图所示．求：(1)电源电压；(2)滑动变阻器的最大阻值．第12题图课时二(建议答题时间：30分钟)一、选择题1. (2017青海)在一段电阻不变的导体两端加20 V电压时，通过的电流为1 A；现在把该导体两端的电压减小到5 V，则此时通过该导体的电流和它的电阻分别为()A. 0.25 A 5 ΩB. 0.25 A20 ΩC. 1 A 5 ΩD. 1 A20 Ω2.(2018玉林)为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器(气敏电阻)，R的阻值与酒精浓度的关系如图乙所示．接通电源，当传感器酒精浓度增大时，下列说法正确的是()第2题图A. 电流表的示数变小B. 电压表的示数变大C. 电流表的示数与电压表的示数的比值变小D. 电流表的示数与电压表的示数的比值变大3. (2018莱芜)如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P自a端向b端移动的过程中，下列判断正确的是()第3题图A. 电压表的示数变大B. 电流表的示数变小C. 电压表的示数与电流表的示数之比变大D. 电压表的示数与电压表的示数之差变大4. (2018恩施州)如图所示，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数．再断开S2，同时闭合S1和S3，此时()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变大，电压表示数变小C. 两表示数均变小D. 两表示数均变大5. (2017玉林、崇左)如图所示，电源电压为3 V且保持不变，滑动变阻器R标有“1 A15 Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4 A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是()第5题图A. 向左移动滑动变阻器的滑片P时灯泡变亮B. 滑片P在最右端时通过干路中的电流是0.9 AC. R接入电路的阻值变化范围是5 Ω～15 ΩD. 电路总电阻的最大值为5 Ω二、填空题6. (2018达州)两个标有“5 Ω 1 A”和“10 Ω0.6 A”的定值电阻，将它们串联起来使用时等效电阻为________Ω，电源电压最多为________V；若将它们并联时干路电流最大是________A.7. (2018绥化)如甲图所示的电路中，电源电压恒定，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系图像如乙图所示，电压表的示数U与R的阻值关系图像如丙图所示．则R0的阻值为________Ω，电源电压为________V.第7题图三、实验与探究题8.在探究电流与电阻关系的实验中，所用器材如下：两节新干电池、电流表、电压表、定值电阻(10 Ω、20 Ω、40 Ω各一只)、开关、滑动电阻器、导线若干．第8题图(1)请根据图甲，用笔画线将实物图乙连接完整；(2)当滑动变阻器的滑片移动到最大阻值处时，闭合开关，发现电压表示数很大，电流表无示数，其原因可能是________________；(3)排除故障后，更换不同定值电阻进行实验，测得数据填入下表中，第一次电流表的示数如图丙所示，读数为________A，实验过程中应保持电压表示数为________V不变；(4)根据表格中数据可得出实验结论：当导体两端电压一定时，通过导体的电流与其电阻成________(选填“正比”或“反比”)；(5)根据表格中的数据判断所选用的滑动变阻器可能是________(选填“A”或“B”)．A. “50 Ω0.5 A”B. “10 Ω 1 A”四、计算题9.如图所示，R1＝10 Ω，小灯泡L的规格为“2.5 V0.5 A”，电源电压保持不变．求：(1)小灯泡正常发光时的电阻；(2)当S1闭合，S2、S3都断开时，小灯泡L恰好正常发光，求电源电压；(3)当S1、S2、S3都闭合时，电流表示数变为0.9 A，求R2的阻值．第9题图10. (2017深圳)如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6 V保持不变．(1)当托盘为空时，R2电阻________．(2)若托盘为空时，电流表示数为I1＝0.01 A，求定值电阻R1的阻值．(3)若放入某物体后，电流表示数为I2＝0.02 A，求该物体的质量大小．第10题图核心素养提升1.(2018达州)甲乙两地相距30 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2 A，乙地检修员后用相同的测量仪接入CD时，电流表的示数为0.3 A，则短路位置离甲地()第1题图A. 18 kmB. 15 kmC. 12 kmD. 10 km第2节电阻的测量(建议答题时间：30分钟)1. (2018铜仁)小宇在测电阻R x阻值的实验中，设计出了如图甲所示的电路，图乙是未连接完整的实物图．第1题图(1)根据图甲所示的电路图，用笔画线代替导线，将图乙所示的实物图连接完整．(2)连接完整后，闭合开关前，滑动变阻器的滑片P应向________(选填“a”或“b”)端移动．(3)将滑片P移动到某一位置时，分别读出两表的示数为U和I，写出R x的数学表达式：R x＝________.(4)实验中进行多次测量并求平均值的目的是：________________．(5)该实验装置还可以测量R x的____________．2. (2018宁夏改编)如图所示，小明进行“伏安法测量电阻”的实验：第2题图(1)请帮助小明根据电路图甲将实物电路乙连接完整(导线不能交叉)．(2)电路连接好后，当小明准备闭合开关开始实验时，滑动变阻器的滑片应该滑到______(选填“A”或“B”)端．(3)小明闭合开关，并调节滑动变阻器，发现电流表没有示数，但电压表有示数且无变化，则电路故障原因可能是________________．(4)小明排除故障后，调节滑动变阻器，当电压表读数为2.6 V时，电流表的示数如图丙所示，则该定值电阻的阻值是________Ω.3. (2018绥化)甲图是实验小组用伏安法测未知电阻R x的实物电路，电源电压未知但恒定，已知滑动变阻器的最大阻值为R.(电阻均不受温度影响)第3题图(1)在甲图中找出连接错误的一根导线，并在导线上画“”，用笔画线代替导线将实物图连接正确．(所画的导线要用实线，不可用虚线，导线不能交叉)(2)连接电路时开关应________，滑动变阻器的滑片应位于________(选填“左”或“右”)端；(3)该实验的原理是______________．(4)在实验操作中，发现电流表已损坏，电压表完好，于是小组的同学设计了如乙图所示的电路图也完成了实验．请你帮助他们把以下实验步骤填写完整；①闭合开关S，调节滑动变阻器的滑片，当滑片位于最左端时，读出此时电压表的示数，记为U1；②再________________________，读出此时电压表的示数，记为U2；③则未知电阻R x＝________．4. (2018乐山)在测量标有电压为3.8 V的小灯泡电阻的实验中，电源电压恒为6 V.第4题图(1)小明连接如图甲所示的电路，准备闭合开关时，发现有接线错误．请你按要求在图中将需要改错的导线画“”，并补画出正确的导线．要求：闭合开关后，当滑动变阻器滑片向左移动时，电流表示数增大．(2)电路完善后，调节滑动变阻器的滑片P，当电压表的示数为3.8 V时，电流表示数如图乙所示，其示数为________A，此时小灯泡的电阻为________ Ω，额定功率为________W．(保留小数点后两位)(3)在提供的滑动变阻器中，分别有规格为A(5 Ω 2 A)、B(20 Ω 1 A)、C(100 Ω0.1 A)，则应选择________(选填“A”、“B”或“C”)．(4)小明同学多次移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的图像，通过图像可以发现灯丝的电阻是变化的，这一现象表明：灯丝的电阻随温度的升高而________(选填“增大”“不变”或“减小”)．5. (2017临沂)小明用“伏安法”测额定电压为2.5 V的小灯泡的灯丝电阻，他设计的实验电路如图甲所示．第5题图(1)请用笔画线代替导线将图乙中的实物电路连接完整(滑片P向B端滑动时灯泡变亮)．(2)闭合开关后，小灯泡不亮，电流表无示数，电压表有示数，电路故障可能是____________________________________________．(3)排除电路故障后，小明实验过程中记录的数据如下表所示，其中第2次实验时的电流表示数如图丙所示，则通过小灯泡的电流为________A.(4)小明分别求出不同电压下小灯泡的电阻，然后求出电阻的平均值，他的这种做法________(选填“合理”或“不合理”)．6. (2018广西北部湾经济区)在测量小灯泡电阻的实验中，小灯泡的额定电压为2.5 V.第6题图(1)为了测量更精确，电压表应选择的量程是0～________(选填“3”或“15”)V.(2)小明按图甲连接好电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡都不亮，电流表有示数，电压表无示数．则故障原因可能是小灯泡________(选填“短路”或“断路”)．(3)排除故障后，调节滑动变阻器滑片，使电压表示数为 2.5 V，此时电流表的示数如图乙所示，为________A.(4)接着调节滑动变阻器滑片，让电压逐次下调，使灯丝温度不断降低，小灯泡变暗直至完全不发光，测量数据如下表所示.综合分析可知，实验中滑动变阻器的滑片逐渐向________(选填“左”或“右”)端滑动；随着灯丝温度降低，小灯泡的电阻值变________(选填“大”或“小”)．(5)小明还设计了如图丙所示的电路，测出了另一小灯泡的额定功率．已知滑动变阻器R第6题图丙的最大阻值为R0，小灯泡的额定电压为U额，请完成下列的实验步骤：1①只闭合开关S、S1，调节R1的滑片，使电压表的示数为U额．②接着________________________________________________________________________．③再将R1的滑片调至最左端，记下电压表的示数为U1，将R1的滑片调至最右端，记下电压表的示数为U2，小灯泡额定功率的表达式：P额＝______(用R0、U额、U1、U2表示)．专项三电路故障分析(建议答题时间：15分钟)1. (2018泰安)如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光．此电路的故障可能是()第1题图A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 开关S接触不良2.(2018怀化)如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是()第2题图A. 电流表断路，并且L1、L2灯丝断了B. L1灯丝断了C. 灯泡L2断路D. 灯泡L1短路3.(2018徐州)如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是()第3题图A. 电阻R1短路B. 电阻R1断路C. 电阻R2短路D. 电阻R2断路4. (2018西宁)如图所示是小文研究电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表与电压表均有读数，则故障原因可能是()第4题图A. L1断路B. L1短路C. L2断路D. L2短路5.(2018盐城)在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同．为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化．由此可以推断()第5题图A. L1一定短路B. L2一定断路C. L1短路，同时L2断路D. 检测导线一定断路6. (2018扬州)如图所示，闭合开关后两灯不亮，用电压表先后测得U AD＝U AC＝U AB＝4.5 V，则故障可能是()第6题图A. 灯L1发生断路B. 灯L2发生断路C. 灯L1发生短路D. 灯L2发生短路7.(2018南京)如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是()第7题图A. 甲灯短路B. 乙灯短路C. 甲灯断路D. 乙灯断路8. (2018本溪)如图所示电路中，电源电压恒定，灯L1标有“6 V 6 W”，L2标有“6 V 3 W”．闭合开关后，发现有一盏灯正常发光，另一盏灯发光较暗，但电压表示数为零．则正常发光的是灯________，电源电压为________ V，电压表示数为零的原因是________________．(忽略灯丝电阻的变化)9. (2018上海)在如图所示的电路中，电源电压保持不变，电阻R1、R2的阻值相等，电键S闭合后，电流表的示数为I0，电压表的求数为U0，电路正常工作，一段时间后，观察到一个电表示数变小，另一个电表的示数变大，若电阻R1、R2中仅有一个出现故障，请根据相关信息写出两电表的示数及相应的故障．________________________________________________________________________参考答案及解析第1节欧姆定律及相关计算课时一1. A2. D【解析】当滑片向左移动时，滑动变阻器接入电路的阻值减小，即总电阻减小，由欧姆定律I＝UR可知电路中的电流变大，即电流表的示数变大；根据串联电路电阻的分压特点可知，滑动变阻器接入电路的电阻变小时分得的电压变小，即电压表的示数变小．故选D.3.D【解析】由题图可知，定值电阻R与滑动变阻器并联，甲为电流表测干路电流，乙为电压表测量电源电压；闭合开关，滑片向右移动时，电源电压不变，乙表的示数不变，滑动变阻器接入电路的阻值变大，由欧姆定律可知通过滑动变阻器的电流变小，由于并联电路中各支路互不影响，故移动滑片的过程中电阻R所在支路电流大小不变，由并联电路的电流规律可知干路电流减小，即甲表的示数减小，A错误、D正确；同理可得滑片向左移动时，乙表的示数不变，甲表的示数增大，B、C错误．故选D.4. A【解析】闭合开关S1和S2，电路中R1与R2并联，电流表测量干路电流，电压表测量电源电压；现只将S2断开，电路变为只有R1的简单电路，电流表测量电路中的电流，电压表还测量电源电压，因为电源电压不变，所以电压表示数不变，又因为电路中的总电阻变大，根据欧姆定律可知，通过电路的电流变小，即电流表的示数变小．故选A.5. A 【解析】如果甲乙任何一个为电流表，将会形成短路，所以甲乙都为电压表，此时灯L 1、L 2串联，电压表甲测量电源电压，电压表乙测量L 2两端电压；已知甲、乙两个电表的示数之比是4∶3，即U ∶U 2＝4∶3；所以灯L 1、L 2两端电压之比为U 1∶U 2＝(U －U 2)∶U 2＝(4－3)∶3＝1∶3；根据串联电路中的电压与电阻成正比，可得L 1、L 2的电阻之比R 1∶R 2＝U 1∶U 2＝1∶3，故选A.6. C 【解析】由图像可知，当甲两端的电压为0.5 V 时，通过它的电流为0.1 A ，A 错误；当乙两端的电压为U 乙＝2.5 V 时，通过乙的电流为I 乙＝0.5 A ，由I ＝U R 得，R 乙＝U 乙I 乙＝2.5 V 0.5 A＝5 Ω，B 错误；将甲、乙串联，串联电路各处电流相等，当电流为0.3 A 时，由图可知，甲两端的电压为U 甲1＝1.5 V ，乙两端的电压为U 乙1＝0.5 V ，串联电路两端的总电压等于各用电器两端的电压之和，U 串＝ U 甲1＋U 乙1＝1.5 V ＋0.5 V ＝2 V ，C 正确；将甲、乙并联，各支路两端的电压相等，当电压为1 V 时，由图可知，通过甲的电流为I 甲2＝0.2 A ，通过乙的电流为I 乙2＝0.4 A ，并联电路干路电流等于各支路电流之和，I ＝ I 甲2＋ I 乙2＝0.2 A ＋0.4 A ＝0.6 A ，D 错误．故选C.7. 6 4∶1 【解析】由题图甲可知R 1与R 2串联在电路中，测量R 2两端的电压，电压表测量电源两端的电压，两电压表示数指针均如题图乙所示，则应为大量程，应为小量程，所以电源电为7.5 V ，R 2两端电压为1.5 V ，R 1两端的电压为7.5 V －1.5 V ＝6 V ，由欧姆定律可得R 1∶R 2＝U 1∶U 2＝6 V ∶1.5 V ＝4∶1.8. 1∶1 1∶2 【解析】根据串联电路中电流处处相等的规律，因此通过两电阻的电流相等，电流之比为1∶1，根据串联电路分压原理可知，它们两端电压之比等于电阻之比为1∶2.9. 9 0.45 【解析】当S 3闭合，S 1、S 2断开时，此时R 1、R 2串联接入电路，电路总电阻R ＝R 1＋R 2＝30 Ω＋60 Ω＝90 Ω，电路中电流为0.1 A ，则电源电压U ＝IR ＝0.1 A ×90 Ω＝9 V ；当S 3断开，S 1、S 2闭合，此时R 1、R 2并联接入电路，电流表测干路电流，R 1和R 2的总电阻R 并＝R 1R 2R 1＋R 2＝30 Ω×60 Ω30 Ω＋60 Ω＝20 Ω，则电流表示数为I ＝U R 并＝9 V 20 Ω＝0.45 A. 10. (1)如答图所示 (2)b 断路 (3)0.2 (4)正比 10【解析】(1)电源电压为3 V ，故电压表选0～3 V 量程，电阻R 的右接线柱与电压表“3”接线柱相连，滑动变阻器应“一上一下”接入电路，由图甲可知，应将电流表的负接线柱与滑动变阻器的左下接线柱相连，如答图所示；(2)开关闭合前，滑动变阻器滑片要位于阻值最大处，即b 端；电压表有示数，说明电压表和电源是连通的，电流表没有示数，可能电路出现了断路，因此可能是定值电阻断路；(3)由(1)知电流表接小量程，故其读数为0.2 A ；(4)分析表中数据，电压和对应的电流的比值是一个定值，所以电阻一定时，电流和它两端的电压成正比，电阻为R 1＝U 1I 1＝1.0 V 0.1 A＝10 Ω，同理得R 2＝10 Ω，R 3＝10 Ω，R 4＝10 Ω，R 5＝10 Ω，电阻R ＝R 1＋R 2＋R 3＋R 4＋R 55＝10 Ω. 11. 解：(1)R 1与R 2并联．根据欧姆定律可知 I 1＝U R 1＝9 V 10 Ω＝0.9 A(2)R 2所在支路的电流为 I 2＝I －I 1＝1.2 A －0.9 A ＝0.3 A ，电阻R 2的阻值 R 2＝U I 2＝9 V 0.3 A＝30 Ω 12. 解：(1)当滑动变阻器滑片P 移动到a 端时，电路中的电流为0.6 A ，此时只有电阻R 1接入电路中，则电源电压为U ＝I 1R 1＝0.6 A ×10 Ω＝6 V(2)当滑动变阻器滑片P 移动到b 端时，滑动变阻器接入电路中的阻值最大，由图乙可知，滑动变阻器两端电压为4 V ，电路中电流为0.2 A ，滑动变阻器的最大阻值为R 2＝U 2I 2＝4 V 0.2 A＝20 Ω课时二1. B2. D 【解析】由题图甲可知，两电阻串联，电压表测气敏电阻R 两端的电压，电流表测量电路中的电流．当传感器酒精浓度增大时，由题图乙可知，气敏电阻R 的阻值减小，电路中总电阻变小，由欧姆定律I ＝U R可知，电路中电流变大，即电流表示数变大，A 错误；由U ＝IR 可知，定值电阻两端的电压变大，由串联电路电压原理可知，气敏电阻两端的电压变小，即电压表示数变小，B 错误；因电流表示数变大，电压表示数变小，故电流表示数与电压表的示数的比值变大，C 错误、D 正确．故选D.3. D 【解析】由电路图可知，闭合开关S ，R 1与R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，电压表测电源两端的电压，将滑动变阻器R 2的滑片P 由a 端向b 端移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I ＝U R 可知，电路中的电流变大，即电流表的示数变大，选项B 错误；由公式U 1＝IR 1可知，R 1两端的电压U 1变大，即电压表与电压表之差变大，选项D 正确；再由串联电路中电压的规律可知，滑动变阻器R 2两端的电压U 2＝U －U 1，因为R 1两端的电压U 1变大，所以R 2两端电压U 2变小，即电压表的示数变小，选项A 错误；电压表的示数与电流表的示数之比等于R 2接入电路的阻值，R 2的阻值变小，因此二者之比变小，选项C 错误．故选D. 4. D 【解析】由电路图可知，当闭合S 2，断开S 1和S 3，两电阻串联，电压表测R 两端的电压，电流表测的是流过电路的电流，当断开S 2，同时闭合S 1、S 3，两个电阻并联，电流表测流过R 的电流，此时电压表测的是电源电压，因此电压表示数变大，电流表示数也变大. 故选D.5. D 【解析】由题图可知，滑动变阻器R 与灯泡L 并联接入电路中，并联电路中各支路两端电压都相等，滑片P 向左移动时，对灯泡这一支路没有影响，A 错误；滑片P 在最右端时，滑动变阻器的电阻全部接入电路中，干路电流为：I ＝I R ＋I L ＝U R ＋I L ＝3 V 15 Ω＋0.4 A ＝0.6 A ，B 错误；根据滑动变阻器“1 A 15 Ω”的铭牌意义可知，通过滑动变阻器的最大电流不能超过1 A ，所以滑动变阻器接入电路的最小阻值R min ＝U I max＝3 V 1 A＝3 Ω，则R 接入电路的阻值变化范围是3 Ω～15 Ω，C 错误；电源电压不变，根据欧姆定律，电路电流最小时，电路总电阻最大R 总max ＝U I min ＝U IR min ＋I L ＝ 3 V 0.2 A ＋0.4 A ＝5 Ω，D 正确．故选D. 6. 15 9 1.5 【解析】两电阻串联，其等效电阻的阻值为两电阻之和，即5 Ω＋10 Ω＝15 Ω；由题知，两电阻允许通过的最大电流分别为I 1＝1 A ，I 2＝0.6 A ，两只定值电阻串联时，因串联电路中各处的电流相等，且I 1>I 2，所以，电路的最大电流I ＝I 2＝0.6 A ，因串联电路中总电阻等于各分电阻之和，所以，由I ＝U R可得，两端允许加的最大电压U ＝I (R 1＋R 2)＝0.6 A ×(10 Ω＋5 Ω)＝9 V ；两电阻两端允许所加的最大电压分别为U 1＝I 1R 1＝1 A ×5 Ω＝5 V ，U 2＝I 2R 2＝0.6 A ×10 Ω＝6 V ，因并联电路中各支路两端的电压相等，所以，电路两端的最大电压U ′＝U 1＝5 V ，此时通过R 1的电流I 1＝1 A ，此时通过R 2的电流I 2′＝U ′R 2＝5 V 10 Ω＝0.5 A ，因并联电路中干路电流等于各支路电流之和，所以，干路中允许通过的最大电流I ′＝I 1＋I 2′＝1 A ＋0.5 A ＝1.5 A.7. 10 24 【解析】当滑动变阻器接入电路的电阻为20 Ω时，电路电流为I 1＝0.8 A ，滑动变阻器两端的电压U 1＝I 1R ＝0.8 A ×20 Ω＝16 V ，设电源电压为U ，则R 0两端的电压U 2＝U －U 1＝U －16 V ，R 0的阻值为R 0＝U 2I 1＝U －16 V 0.8 A；电压表示数为U ′2＝6 V 时，滑动变阻器接入电路的电阻为30 Ω，电路中电流为I 2＝U －U ′2R 滑′＝U －6 V 30 Ω，电阻R 0＝U 2′I 2＝6 V ×30 ΩU －6 V，解得U ＝24 V ，R 0＝10 Ω. 8. (1)如答图所示 (2)定值电阻R 断路 (3)0.2 2 (4)反比 (5)A第8题答图9. 解：(1)小灯泡正常发光时的电阻R L ＝U 额I 额＝2.5 V 0.5 A＝5 Ω (2)当S 1闭合，S 2、S 3都断开时，R 1与L 串联，小灯泡L 正常发光，I ＝I 额＝0.5 A ，电源电压 U ＝I (R L ＋R 1)＝0.5 A ×(5 Ω＋10 Ω)＝7.5 V(3)当S 1、S 2、S 3都闭合时，R 1、R 2并联，L 被短路，干路电流I 总＝0.9 A ．通过R 1的电流I 1＝U R 1＝7.5 V 10 Ω＝0.75 A通过R 2的电流I 2＝I 总－I 1＝0.9 A －0.75 A ＝0.15 A ，R 2的阻值R 2＝U I 2＝7.5 V 0.15 A＝50 Ω 10. 解：(1)500 Ω(2)当托盘为空时，电阻R 2＝500 Ω，电流表示数为I 1＝0.01 A ，所以此时电路中总电阻大小为R 总1＝U 电I 1＝ 6 V 0.01 A＝600 Ω，所以R 1＝R 总1－R 2＝600 Ω－500 Ω＝100 Ω (3)放入某物体后，电流表示数为I 2＝0.02 A ，所以此时电路中总电阻大小为R 总2＝U 电I 2＝ 6 V 0.02 A＝300 Ω，所以此时压敏电阻R 2＝R 总2－R 1＝300 Ω－100 Ω＝200 Ω，由乙图数据可以得到此时物体质量为600 g核心素养提升1. A 【解析】已知输电线的电阻与其长度成正比，设1 km 输电线的电阻为R 0，设导线的短路位置离甲地的距离为s ，则短路位置离乙地为30 km －s ，则R AB ＝2sR 0，R CD ＝2×(30 km －s )R 0，由欧姆定律得U ＝I AB R AB ，U ＝I CD R CD ，所以I AB R AB ＝I CD R CD ，即0.2 A ×2 s R 0＝0.3 A ×2×(30 km －s )R 0，解得s ＝18 km.故选A.。
