目录引言................................................. 错误!未定义书签。
1 设计任务及概况 (6)1.1设计任务及依据 (6)1.1.1 设计任务 (6)1.1.2 设计依据及原则 (6)1.1.3设计围 (7)1.2设计水量及水质 (7)1.2.1设计水量 (7)1.2.2设计水质 (7)1.3.3设计人口 (7)2 工艺设计方案的确定 (8)2.1方案确定的原则 (8)2.2污水处理工艺流程的确定 (8)2.2.1厂址及地形资料 (8)2.2.2气象及水文资料 (9)2.2.3可行性方案的确定 (9)2.2.4工艺流程方案的确定 (10)2.2.5污泥处理工艺流程 (12)2.3主要构筑物的选择 (12)2.3.1格栅 (12)2.3.2泵房 (13)2.3.3沉砂池 (13)2.3.4初沉池、二沉池 (14)2.3.5曝气池 (14)2.3.6接触池 (15)2.3.7计量槽 (16)2.3.8浓缩池 (16)2.3.9消化池 (16)2.3.10污泥脱水 (17)3污水处理系统工艺设计 (17)3.1格栅的计算 (17)3.1.1粗格栅 (17)3.1.2格栅的计算 (18)3.1.3选型 (21)3.2泵房 (21)3.2.1泵房的选择 (21)3.2.2泵的选择及集水池的计算 (21)3.2.3扬程估算 (22)3.3细格栅 (22)3.3.1细格栅的计算： (22)3.3.2格栅的计算 (23)3.3.3选型 (25)3.4沉砂池的计算 (26)3.4.1池体计算 (26)3.4.2沉砂室尺寸计算 (27)3.4.3排砂 (29)3.4.4出水水质 (30)3.5初沉池 (30)3.5.1池体尺寸计算 (30)3.5.2中心管计算 (33)3.5.3出水堰的计算 (34)3.5.4集配水井计算 (35)3.5.5出水水质 (35)3.5.6选型 (36)3.6曝气池 (36)3.6.1池体计算 (36)3.6.2曝气系统设计与计算 (39)3.6.3供气量 (40)3.6.4空气管道系统计算 (43)3.6.5空压机的选择 (46)3.6.6污泥回流系统 (46)3.7二沉池 (47)3.7.1池体尺寸计算 (47)3.7.2中心管计算 (50)3.7.3出水堰的计算 (51)3.7.4集配水井计算 (51)3.7.5出水水质 (53)3.7.6选型 (53)3.8接触池 (53)3.8.1接触池尺寸计算 (53)3.8.2加氯间 (54)3.9计量槽 (55)4 污泥的处理与处置 (55)4.1污泥浓缩池 (55)4.2污泥消化池 (59)4.2.1 一级消化池池体部分计算 (59)4.2.2 一级消化池池体各部分表面积计算 (61)4.2.3二级消化池 (62)4.3贮气柜 (62)4.4污泥控制室 (63)4.4.1污泥投配泵的选择 (63)4.4.2污泥循环泵 (64)4.4.3污泥控制室布局 (65)4.5脱水机房 (65)4.5.1采用带式压滤机除水 (65)4.5.2选型 (66)4.6事故干化场 (66)4.7压缩机房 (67)5 污水处理厂总体布置 (67)5.1平面布置 (67)5.1.1平面布置的一般原则 (67)5.1.2 平面布置 (67)5.2污水处理厂高程布置 (68)5.2.1高程布置原则 (68)5.2.2污水污泥处理系统高程布置 (69)总结 (70)参考文献 (72)致 ................................................... 错误!未定义书签。
污水处理厂设计_毕业设计一、引言水是生命之源，对于人类的生存和发展至关重要。
然而，随着工业化和城市化的快速推进，大量的污水产生，如果未经有效处理直接排放，将对环境和人类健康造成严重威胁。
因此，污水处理厂的建设成为了保护环境、保障公众健康的重要举措。
本次毕业设计旨在设计一座高效、经济、环保的污水处理厂，以满足特定区域的污水处理需求。
二、设计任务与要求（一）设计规模根据给定的区域人口、工业用水等数据，确定污水处理厂的设计规模，包括日处理水量、最大时处理水量等。
（二）进水水质分析进水的主要污染物指标，如化学需氧量（COD）、生化需氧量（BOD₅）、悬浮物（SS）、氮、磷等的浓度范围。
（三）出水水质根据国家和地方的相关排放标准，确定处理后的出水水质要求，确保达标排放。
（四）工艺流程选择综合考虑污水的性质、处理效果、运行成本、占地面积等因素，选择合适的污水处理工艺流程。
（五）主要构筑物设计对污水处理厂的各个构筑物，如格栅、沉砂池、初沉池、生物处理池、二沉池、消毒池等进行详细设计，包括尺寸、结构、设备选型等。
（六）平面布置与高程布置合理规划污水处理厂的平面布局，使各构筑物之间的连接顺畅，便于操作和管理；同时进行高程布置，确保污水在处理过程中能够自流，降低能耗。
三、工艺流程确定（一）常见工艺流程介绍目前，常用的污水处理工艺流程包括传统活性污泥法、氧化沟法、A²/O 法、SBR 法等。
传统活性污泥法工艺成熟，但占地面积较大，运行费用较高；氧化沟法具有较好的脱氮除磷效果，运行稳定；A²/O 法同时具备去除有机物、氮和磷的功能，效果显著；SBR 法工艺灵活，可适应水质水量的变化。
（二）本设计工艺流程选择经过对各种工艺流程的对比分析，并结合本设计的进水水质和出水要求，最终选择 A²/O 工艺流程。
该工艺能够有效地去除有机物、氮和磷，且具有运行稳定、管理方便等优点。
四、主要构筑物设计（一）格栅格栅是污水处理厂的第一道处理工序，用于去除污水中的较大悬浮物和漂浮物。

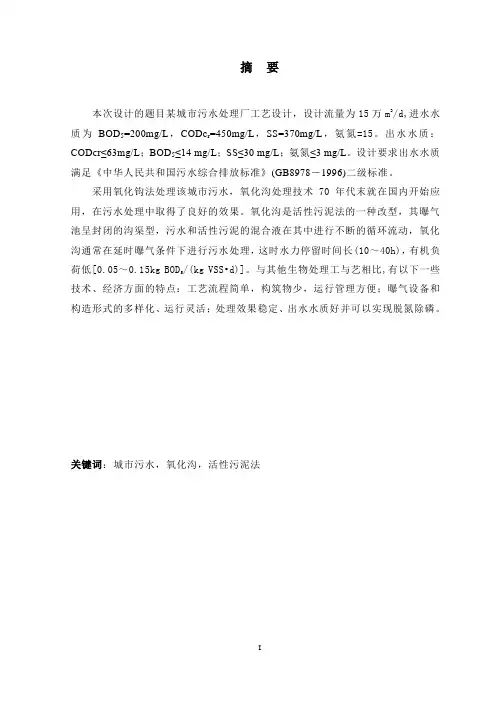

摘要本次设计的题目某城市污水处理厂工艺设计，设计流量为15万m3/d,进水水质为BOD5=200mg/L，CODc r=450mg/L，SS=370mg/L，氨氮=15。
出水水质：CODcr≤63mg/L；BOD5≤14 mg/L；SS≤30 mg/L；氨氮≤3 mg/L。
设计要求出水水质满足《中华人民共和国污水综合排放标准》(GB8978－1996)二级标准。
采用氧化钩法处理该城市污水，氧化沟处理技术70年代末就在国内开始应用，在污水处理中取得了良好的效果。
氧化沟是活性污泥法的一种改型，其曝气池呈封闭的沟渠型，污水和活性污泥的混合液在其中进行不断的循环流动，氧化沟通常在延时曝气条件下进行污水处理，这时水力停留时间长(10～40h)，有机负/(kg VSS•d)]。
与其他生物处理工与艺相比,有以下一些荷低[0.05～0.15kg BOD5技术、经济方面的特点：工艺流程简单，构筑物少，运行管理方便；曝气设备和构造形式的多样化、运行灵活；处理效果稳定、出水水质好并可以实现脱氮除磷。
关键词：城市污水，氧化沟，活性污泥法AbstractThe design for the title of the city sewage treatment plant process design, design flow for the 150 ,000 m3 / d, water quality for BOD5 is200mg / L, COD cr is 450mg / L, SS is 370mg / L, Ammonia is15. Effluent quality for BOD5is less than 14mg / L, COD is less than 63mg / L, SS is less than 30 mg / L, Ammonia is less than 3mg / L. The drainage water should meet the two criteria water requirements of GB8978-1996《wastewater discharge standards》.By the oxidation ditch treatment of urban sewage，oxidation ditch technology was applied in our country about 70s, and had good effect in treating waste water. Oxidation ditch is a remodel of active mud method, its plug flow aeration assuming obturate ditch type, the mixed liquid of waste water and active mud flowing in circle. Oxidation ditch usually treats waste water in delay plug flow condition, the waterpower has long settle time (10～40h), low organic loading [0.05～0.15kg BOD5/(kg VSS•d)]. comparing with other biology treat technology, such as: simple process, little building, convenient to administering, its equipment and structure diversification, stabilization effect, and has good water quality, can pull off the nitrogen.Keywords : Urban Sewage,Oxidation ditch,Live and dirty mire method目录摘要 (I)ABSTRACT (II)目录 (1)第一章绪论 (4)1.1设计任务 (4)1.1.1设计题目 (4)1.1.2设计任务与内容 (4)1.1.3基本要求 (4)1.1.4设计计算说明书的具体要求 (5)1.2设计原始资料及处理目标 (5)1.2.1进水水质资料 (5)1.2.2气候资料 (5)1.2.3处理目标 (6)1.2.4处理效果的估算 (6)1.3处理工艺比较与选定 (6)1.3.1水质特征 (6)1.3.2目前国内外的研究现状 (7)1.3.3活性污泥法的新发展 (8)1.3.4工艺流程的确定 (9)1.3.5设计依据 (12)第二章污水处理构筑物设计计算 (14)2.1中格栅 (14)2.1.1设计说明 (14)2.1.2设计参数 (14)2.1.3设计计算 (14)2.2污水提升泵房 (17)2.2.1泵房设计计算 (17)2.3曝气沉砂池 (18)2.3.1.设计说明 (18)2.3.2池体设计计算 (18)2.4.1氧化沟的由来 (21)2.4.2氧化沟的结构 (21)2.4.3 Carrousel氧化沟处理污水的原理 (21)2.4.4设计参数 (22)2.4.5池体设计计算 (22)2.4.6曝气机设计选型 (23)2.4.7剩余污泥计算 (24)2.4.8计算校核 (25)2.5二沉池 (25)2.5.1设计说明 (25)2.5.2设计参数 (27)2.5.3池体设计计算 (27)2.6接触消毒池 (29)2.6.1设计说明 (29)2.6.2设计参数 (30)2.6.3设计计算 (30)第三章污泥处理构筑物设计计算 (33)3.1回流污泥泵房 (33)3.1.1设计说明 (33)3.1.2回流污泥泵房设计选型 (33)3.2剩余污泥泵房 (33)3.2.1设计说明 (33)3.2.2设计选型 (33)3.3污泥浓缩池 (34)3.3.1设计说明 (34)3.3.2设计参数 (34)3.3.3设计计算 (34)3.4污泥脱水间 (36)第四章污水处理厂平面与高程布置 (38)4.1平面布置 (38)4.1.1各处理单元构筑物的平面布置 (38)4.1.3辅助建筑物 (38)4.2高程布置 (38)4.2.1输送方式 (39)4.2.2污水管材料选取 (39)4.2.3设计充满度 (39)4.2.4设计流速 (39)4.2.5管径设计 (39)4.2.6最小设计坡度 (39)4.2.7污水管道的埋深深度 (40)4.3水力损失计算 (40)4.3.1水头损失计算 (40)4.3.2构筑物水力损失 (41)4.3.3总水力损失 (41)4.4高程计算 (42)4.4.1设计说明 (42)4.4.2设计计算 (42)第五章工程概预算 (43)5.1.基本建设投资 (43)5.2运行费用 (44)5.2.1运行成本估算 (44)第六章设计结论 (45)参考文献 (46)附录A 英文文献及译文 (48)附录B 设计图纸...................................... 错误！未定义书签。
