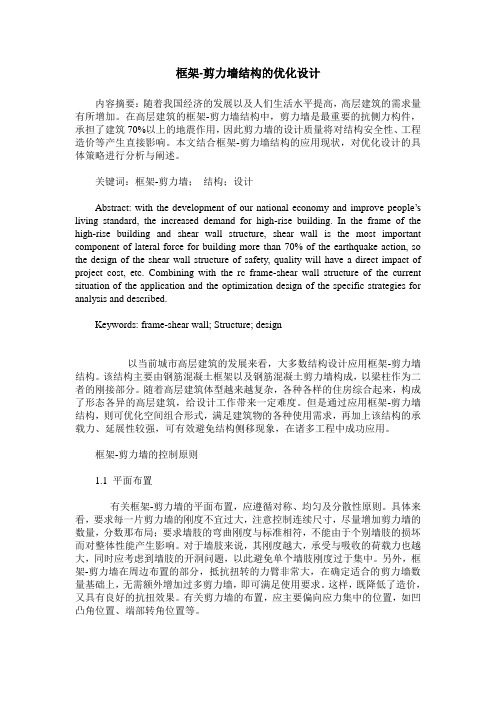

框架-剪力墙结构的优化设计内容摘要：随着我国经济的发展以及人们生活水平提高，高层建筑的需求量有所增加。
在高层建筑的框架-剪力墙结构中，剪力墙是最重要的抗侧力构件，承担了建筑70%以上的地震作用，因此剪力墙的设计质量将对结构安全性、工程造价等产生直接影响。
本文结合框架-剪力墙结构的应用现状，对优化设计的具体策略进行分析与阐述。
关键词：框架-剪力墙；结构；设计Abstract: with the development of our national economy and improve peop le’s living standard, the increased demand for high-rise building. In the frame of the high-rise building and shear wall structure, shear wall is the most important component of lateral force for building more than 70% of the earthquake action, so the design of the shear wall structure of safety, quality will have a direct impact of project cost, etc. Combining with the rc frame-shear wall structure of the current situation of the application and the optimization design of the specific strategies for analysis and described.Keywords: frame-shear wall; Structure; design以当前城市高层建筑的发展来看，大多数结构设计应用框架-剪力墙结构。

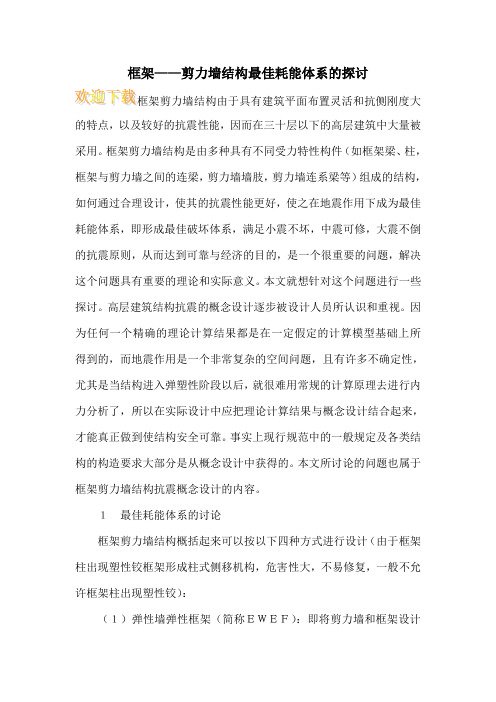

框架——剪力墙结构最佳耗能体系的探讨的特点，以及较好的抗震性能，因而在三十层以下的高层建筑中大量被采用。
框架剪力墙结构是由多种具有不同受力特性构件（如框架梁、柱，框架与剪力墙之间的连梁，剪力墙墙肢，剪力墙连系梁等）组成的结构，如何通过合理设计，使其的抗震性能更好，使之在地震作用下成为最佳耗能体系，即形成最佳破坏体系，满足小震不坏，中震可修，大震不倒的抗震原则，从而达到可靠与经济的目的，是一个很重要的问题，解决这个问题具有重要的理论和实际意义。
本文就想针对这个问题进行一些探讨。
高层建筑结构抗震的概念设计逐步被设计人员所认识和重视。
因为任何一个精确的理论计算结果都是在一定假定的计算模型基础上所得到的，而地震作用是一个非常复杂的空间问题，且有许多不确定性，尤其是当结构进入弹塑性阶段以后，就很难用常规的计算原理去进行内力分析了，所以在实际设计中应把理论计算结果与概念设计结合起来，才能真正做到使结构安全可靠。
事实上现行规范中的一般规定及各类结构的构造要求大部分是从概念设计中获得的。
本文所讨论的问题也属于框架剪力墙结构抗震概念设计的内容。
１最佳耗能体系的讨论框架剪力墙结构概括起来可以按以下四种方式进行设计（由于框架柱出现塑性铰框架形成柱式侧移机构，危害性大，不易修复，一般不允许框架柱出现塑性铰）：（１）弹性墙弹性框架（简称ＥＷＥＦ）：即将剪力墙和框架设计成在整个地震过程中一直处于弹性。
（２）弹性墙弹塑性框架（简称ＥＷＰＦ）：即使剪力墙在整个地震过程中处于弹性，而使框架中的梁端在地震过程中进入弹塑性形成塑性铰。
（３）弹塑性墙弹性框架（简称ＰＷＥＦ）：即使剪力墙在地震过程中屈服，进入弹塑性，而让框架在地震过程中一直处于弹性。
（４）弹塑性墙弹塑性框架（简称ＰＷＰＦ）：即使剪力墙在地震过程中屈服，进入弹塑性，也让框架中的梁端在地震过程中屈服形成塑性铰。
文献对以上四种结构进行了动力反应分析，比较其动力反应可得到：结构ＥＷＥＦ产生了最强的结构动力反应。

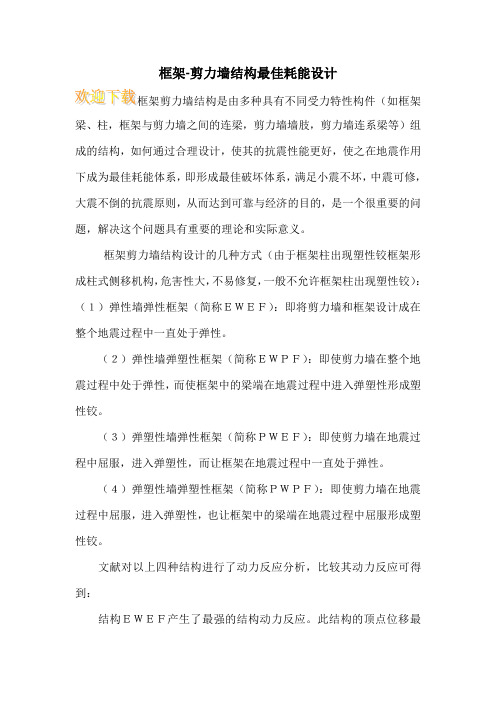

框架-剪力墙结构最佳耗能设计梁、柱，框架与剪力墙之间的连梁，剪力墙墙肢，剪力墙连系梁等）组成的结构，如何通过合理设计，使其的抗震性能更好，使之在地震作用下成为最佳耗能体系，即形成最佳破坏体系，满足小震不坏，中震可修，大震不倒的抗震原则，从而达到可靠与经济的目的，是一个很重要的问题，解决这个问题具有重要的理论和实际意义。
框架剪力墙结构设计的几种方式（由于框架柱出现塑性铰框架形成柱式侧移机构，危害性大，不易修复，一般不允许框架柱出现塑性铰）：（１）弹性墙弹性框架（简称ＥＷＥＦ）：即将剪力墙和框架设计成在整个地震过程中一直处于弹性。
（２）弹性墙弹塑性框架（简称ＥＷＰＦ）：即使剪力墙在整个地震过程中处于弹性，而使框架中的梁端在地震过程中进入弹塑性形成塑性铰。
（３）弹塑性墙弹性框架（简称ＰＷＥＦ）：即使剪力墙在地震过程中屈服，进入弹塑性，而让框架在地震过程中一直处于弹性。
（４）弹塑性墙弹塑性框架（简称ＰＷＰＦ）：即使剪力墙在地震过程中屈服，进入弹塑性，也让框架中的梁端在地震过程中屈服形成塑性铰。
文献对以上四种结构进行了动力反应分析，比较其动力反应可得到：结构ＥＷＥＦ产生了最强的结构动力反应。
此结构的顶点位移最大，除在结构底部剪力墙屈服层以及靠近屈服层的少数层外，各层的层间变形以及框架梁、柱弯矩和剪力均较大，剪力墙的弯矩和剪力沿整个高度均较大。
结构ＥＷＰＦ的位移（顶点位移和层间位移）较结构ＥＷＥＦ有所减少，但不显著；框架各层梁、柱弯矩和剪力降低较多；剪力墙的弯矩和剪力变化很小，在结构下部略有减小，在结构上部略有增加。
结构ＰＷＥＦ的顶点位移较结构ＥＷＥＦ和结构ＥＷＰＦ减小许多；除在底部若干层里，由于剪力墙的屈服产生塑性转动引起层间位移增大外，其余各层的层间位移较ＥＷＥＦ和ＥＷＰＦ减小许多；框架梁、柱的弯矩和剪力较结构ＥＷＥＦ有一些下降，但幅度不大；剪力墙的弯矩和剪力值沿整个高度较ＥＷＥＦ与ＥＷＰＦ下降很多。
结构ＰＷＰＦ与结构ＰＷＥＦ相比，层间位移和顶点位移稍有增加，但框架梁、柱的弯矩和剪力有所下降；剪力墙的弯矩和剪力变化很小，多数层稍有减小，少数层稍有增加。
基于能量准则的框架剪力墙结构优化设计研究
卢巧玲;张涛
【期刊名称】《齐齐哈尔大学学报（自然科学版）》
【年(卷),期】2017(033)002
【摘要】对框架剪力墙结构中剪力墙位置优化设计问题建立了数学模型,针对剪力墙位置分析的离散变量广义0-1规划问题,采用微粒群算法对其优化数学模型进行求解,并由INVENTOR三维建模软件对其进行了模态分析和数字模拟.结果表明,微粒群优化算法对剪力墙位置优化分析和计算是有效的,从而为框架剪力墙结构中剪力墙位置的设计提供有效的方法和依据.
【总页数】4页(P10-13)
【作者】卢巧玲;张涛
【作者单位】浙江广厦建设职业技术学院,浙江东阳322100;浙江广厦建设职业技术学院,浙江东阳322100
【正文语种】中文
【中图分类】TU398+.2
【相关文献】
1.框架剪力墙高层建筑结构优化设计研究 [J], 李中国
2.框架-剪力墙高层建筑结构优化设计研究 [J], 张瑞文
3.浅述框架剪力墙高层建筑结构优化设计研究 [J], 任绅祥;章耘芸
4.浅述框架-剪力墙高层建筑结构优化设计研究 [J], 张宝华
5.浅述框架-剪力墙高层建筑结构优化设计研究 [J], 张宝华
