一、阀门的选择及设置部位：（一）给水管道上使用的阀门，一般按下列原则选择：1、管径不大于50mm时，宜采用截止阀，管径大于50mm时采用闸阀、蝶阀2、需调节流量、水压时宜采用调节阀、截止阀3、要求水流阻力小的部位（如水泵吸水管上），宜采用闸板阀4、水流需双向流动的管段上应采用闸阀、蝶阀，不得使用截止阀5、安装空间小的部位宜采用蝶阀、球阀6、在经常启闭的管段上，宜采用截止阀7、口径较大的水泵出水管上宜采用多功能阀（二）给水管道上的下列部位应设置阀门：1、居住小区给水管道从市政给水管道的引入管段上2、居住小区室外环状管网的节点处，应按分隔要求设置。
环状管段过长时，宜设置分段阀门3、从居住小区给水干管上接出的支管起端或接户管起端4、入户管、水表和各分支立管（立管底部、垂直环形管网立管的上、下端部）5、环状管网的分干管、贯通枝状管网的连接管6、室内给水管道向住户、公用卫生间等接出的配水管起端，配水支管上配水点在3个及3个以上时设置7、水泵的出水管，自灌式水泵的吸水泵8、水箱的进、出水管、泄水管9、设备（如加热器、冷却塔等）的进水补水管10、卫生器具（如大、小便器、洗脸盆、淋浴器等）的配水管11、某些附件，如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等12、给水管网的最低处宜设置泄水阀.（三）止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择1、阀前水压小时，宜选用旋启式、球式和梭式止回阀2、关闭后的密闭性能要求严密时，宜选用有关闭弹簧的止回阀3、要求削弱关闭水锤时，宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀4、止回阀的阀掰或阀芯，应能在重力或弹簧力作用下自行关闭（四）给水管道的下列管段上应设置止回阀：引入管上；密闭的水加热器或用水设备的进水管上；水泵出水管上；进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。
注：装有管道倒流防止器的管段，不需装止回阀。
给水管道的各种阀门选择设置给水管道；各种阀门；选择要点目录1.概述 (1)2.阀门的特性 (2)2. 1.使用特性 (2)3. 2.结构特性 (2)3.给水管道各种阀门的选择设置 (2)3.1. 阀门选择原则 (2)3. 2.应该设置阀门的部位 (3)3. 3.止回阀的设置 (3)4. 4.排气装置的设置 (4)4.各种阀门的优缺点 (4)5. 1.闸阀： (4)4.2. 蝶阀： (5)4. 2.1.优点： (5)5. 2.2.筑点： (5)6. 2.3.当前蝶阀选型中关注的几个问题： (5)7. 2.4.软密封与金属密封蝶阀。
(6)4.3. 球阀： (7)4.4. 4.截止阀： (8)4.5.旋塞阀: (8)4.6.安全阀： (8)4.7.蒸汽疏水阀: (9)4.8.减压阀： (9)4.9.止回阀： (9)1.概述阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。
对于给水管路，经常使用的阀门有闸阀、截止阀、球阀、旋塞阀、蝶阀等，而每一种阀门根据其结构形式又可分为更多的类别。
针对众多的阀门品种，要选择管路系统*适合安装的阀门产品，首先应了解阀门的特性、使用的部位、流通的介质情况；其次，应根据工作环境，选用价格合理、质量可靠的阀门；*后就是选择阀门应注意的事项。
2.阀门的特性阀门的特性可分为两种：使用特性和结构特性。
2.1使用特性阀门的使用特性确定了阀门的主要使用性能和使用范围。
属于阀门使用特性的有：①产品类型：闸阀、截止阀、蝶阀、球阀等；②阀门主要零件：阀体、阀盖、阀杆、阀瓣、密封面的材料等；③阀门传动方式。
2.2.结构特性阀门的结构特性确定了阀门的安装、维修、保养等方法的特性。
属于结构特性的有：①阀门的结构长度和总体高度；②与管道的连接形式：法兰连接、焊接连接、内螺纹连接、外螺纹连接等；③密封面的形式：镶圈、螺纹圈、堆焊、喷焊等；④阀杆结构形式：旋转杆、升降杆等。
再生水管道阀门的选型与管理再生水管道阀门选型与管理摘要：随着城市化进程的不断提高，供水范围也在不断的扩大，导致阀门的需求量也在不断的增加。
但“十阀九漏”、“无阀不漏”已经成为供水人的口头禅，每当需要它发挥作用时却无法有效的工作，造成停水范围扩大，给社会带来了不良的后果，给广大供水企业打来很大的麻烦。
本文从实际运行情况出发，对如何选好阀门、用好阀门进行了分析和探讨。
关键词：再生水；阀门选型；阀门检验安装、阀门管理“养兵千日，用于一时”是对阀门作用的一个准确描述，它已成为供水系统中不可或缺的控制、调节设备，随着城市化进程的不断提高，供水范围也在不断的扩大，导致阀门的需求量也在不断的增加。
但“十阀九漏”、“无阀不漏”已经成为供水人的口头禅，每当需要它发挥作用时却无法有效的工作，造成停水范围扩大，给社会带来了不良的后果，给广大供水企业打来很大的麻烦。
目前，市场上充斥着大量的阀门产品，全国范围内阀门生产厂家约2000多家，其中很多生产厂家为作坊式企业，生产出来的阀门也属于“三无”产品，因此阀门的质量和价格也很悬殊。
天津中水公司作为国内再生水行业的领导者，经过十余年的发展，至今已拥有四座现代化再生水水厂，日处理能力已达15万立方米，形成了纵横交错，安全可靠地供水管网，总长度约为662千米，DN200以上阀门约2290台。
阀门作为管网中的重要设备，如何更好地控制阀门质量，对搞好管网管理显得越来越重要，天津中水公司通过十余年的实践探索，在阀门的选型检测、管理方面积累了一定的经验，并将其系统化、制度化贯彻于日常的管网管理工作中去。
1常用阀门的选型要求由于再生水中含有的余氯要比自来水所含的余氯要高，对金属的腐蚀作用较明显，阀门内部与水接触的零部件的防腐效果对密封效果影响很大，解决好防腐问题是关键；对含有少量余氯的再生水会加速橡胶密封圈的老化，除了选择优质的橡胶圈产品外，阀门的结构应方便更换橡胶密封圈或修复密封圈。
1.1阀门材质基本要求（1）所有阀门的阀体铸件至少采用QT450-10，铸造工艺为树脂沙型，法兰与阀体铸为一体。

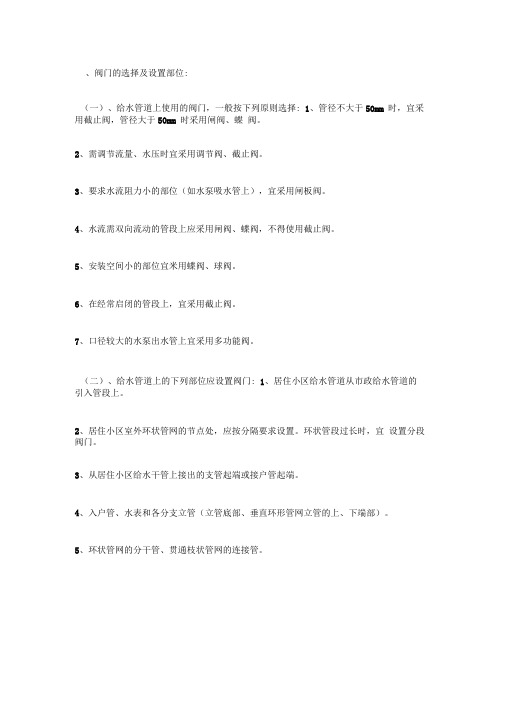

、阀门的选择及设置部位:（一）、给水管道上使用的阀门，一般按下列原则选择: 1、管径不大于50mm 时，宜采用截止阀，管径大于50mm 时采用闸阀、蝶阀。
2、需调节流量、水压时宜采用调节阀、截止阀。
3、要求水流阻力小的部位（如水泵吸水管上），宜采用闸板阀。
4、水流需双向流动的管段上应采用闸阀、蝶阀，不得使用截止阀。
5、安装空间小的部位宜米用蝶阀、球阀。
6、在经常启闭的管段上，宜采用截止阀。
7、口径较大的水泵出水管上宜采用多功能阀。
（二）、给水管道上的下列部位应设置阀门: 1、居住小区给水管道从市政给水管道的引入管段上。
2、居住小区室外环状管网的节点处，应按分隔要求设置。
环状管段过长时，宜设置分段阀门。
3、从居住小区给水干管上接出的支管起端或接户管起端。
4、入户管、水表和各分支立管（立管底部、垂直环形管网立管的上、下端部）。
5、环状管网的分干管、贯通枝状管网的连接管。
6、室内给水管道向住户、公用卫生间等接出的配水管起端，配水支管上配水点 在3个及3个以上时设置。
水泵的出水管，自灌式水泵的吸水泵。
水箱的进、出水管、泄水管。
设备（如加热器、冷却塔等）的进水补水管。
、卫生器具（如大、小便器、洗脸盆、淋浴器等）的配水管。
、某些附件，如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、 减压阀与倒流防止器的前后等。
12、给水管网的最低处宜设置泄水阀。
三）、止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和 关闭时引发的水锤大小等因素来选择: 1、阀前水压小时，宜选用旋启式、球式和梭式止回阀。
2、关闭后的密闭性能要求严密时，宜选用有关闭弹簧的止回阀。
3、要求削弱关闭水锤时，宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀。
4、止回阀的阀掰或阀芯，应能在重力或弹簧力作用下自行关闭。
（四）、给水管道的下列管段上应设置止回阀:10 11引入管上；密闭的水加热器或用水设备的进水管上；水泵出水管上；进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。
给排水管道阀门选择及各种阀门优缺点之马矢奏春创作一、阀门的选择及设置部位：◆ ◆ ◆（一）、给水管道上使用的阀门,一般按下列原则选择：1、管径不年夜于50mm时,宜采纳截止阀,管径年夜于50mm时采纳闸阀、蝶阀.2、需调节流量、水压时宜采纳调节阀、截止阀.3、要求水流阻力小的部位（如水泵吸水管上）,宜采纳闸板阀.4、水流需双向流动的管段上应采纳闸阀、蝶阀,不得使用截止阀.5、装置空间小的部位宜采纳蝶阀、球阀.6、在经常启闭的管段上,宜采纳截止阀.7、口径较年夜的水泵出水管上宜采纳多功能阀.◆ ◆◆（二）、给水管道上的下列部位应设置阀门：1、居住小区给水管道从市政给水管道的引入管段上.2、居住小区室外环状管网的节点处,应按分隔要求设置.环状管段过长时,宜设置分段阀门.3、从居住小区给水干管上接出的支管起端或接户管起端.4、入户管、水表和各分支立管（立管底部、垂直环形管网立管的上、下端部）.5、环状管网的分干管、贯通枝状管网的连接管.6、室内给水管道向住户、公用卫生间等接出的配水管起端,配水支管上配水点在3个及3个以上时设置.7、水泵的出水管,自灌式水泵的吸水泵.8、水箱的进、出水管、泄水管.9、设备（如加热器、冷却塔等）的进水补水管.10、卫生器具（如年夜、小便器、洗脸盆、淋浴器等）的配水管.11、某些附件,如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等.12、给水管网的最低处宜设置泄水阀.◆ ◆ ◆（三）、止回阀一般应按其装置部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤年夜小等因素来选择：1、阀前水压小时,宜选用旋启式、球式和梭式止回阀.2、关闭后的密闭性能要求严密时,宜选用有关闭弹簧的止回阀.3、要求削弱关闭水锤时,宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀.4、止回阀的阀掰或阀芯,应能在重力或弹簧力作用下自行关闭.◆ ◆ ◆（四）、给水管道的下列管段上应设置止回阀：引入管上；密闭的水加热器或用水设备的进水管上；水泵出水管上；进出水管合用一条管道的水箱、水塔、高地水池的出水管段上.注：装有管道倒流防止器的管段,不需在装止回阀.◆ ◆ ◆(五)、给水管道的下列部位应设置排气装置：1、间歇性使用的给水管网,其管网末端和最高点应设置自动排气阀.2、给水管网有明显起伏积聚空气的管段,已在该段的峰点设自动排气阀或手动阀门排气.3、气压给水装置,当采纳自动补气式气压水罐时,其配水管网的最高点应设自动排气阀.二、各种阀门的优缺点：1闸阀：闸阀是指关闭件（闸板）沿通道轴线的垂直方向移动的阀门,在管路上主要作为切断介质用,即全开或全关使用.一般,闸阀不成作为调节流量使用.它可以适用高温压也可以适用于高温高压,并可根据阀门的分歧材质.但闸阀一般不用于输送泥浆等介质的管路中.优点：①流体阻力小；②启、闭所需力矩较小；③可以使用在介质向两方向流动的环网管路上,也就是说介质的流向不受限制；④全开时,密封面受工作介质的冲蚀比截止阀小；⑤形体结构比力简单,制造工艺性较好；⑥结构长度比力短.缺点：①外形尺寸和开启高度较年夜,所需装置的空间亦较年夜；②在启闭过程中,密封面人相对摩擦,摩损较年夜,甚至要在高温时容易引起擦伤现象；③一般闸阀都有两个密封面,给给加工、研磨和维修增加了一些困难；④启闭时间长.2蝶阀：蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门.优点：①结构简单,体积小,重量轻,耗材省,别用于年夜口径阀门中；②启闭迅速,流阻小；③可用于带悬浮固体颗粒的介质,依据密封面的强度也可用于粉状和颗粒状介质.可适用于通风除尘管路的双向启闭及调节,广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等.缺点：①流量调节范围不年夜,当开启达30%时,流量就将进95%以上.②由于蝶阀的结构和密封资料的限制,不宜用于高温、高压的管路系统中.一般工作温度在300℃以下,PN40以下.③密封性能相对球阀、截止阀较差,故用于密封要求不是很高的处所.3球阀：是由旋塞阀演变而来,它的启闭件是一个球体,利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的.球阀在管道上主要用于切断、分配和改变介质流动方向,设计成V形开口的球阀还具有良好的流量调节功能.优点：①具有最低的流阻（实际为0）；②因在工作时不会卡住（在无润滑剂时）,故能可靠地应用于腐蚀性介质和低沸点液体中；③在较年夜的压力和温度范围内,能实现完全密封；④可实现快速启闭,某些结构的启闭时间仅为0.05~0.1s,以保证能用于试验台的自动化系统中.快速启闭阀门时,把持无冲击.⑤球形关闭件能在鸿沟位置上自动定位；⑥工作介质在双面上密封可靠；⑦在全开和全闭时,球体和阀座的密封面与介质隔离,因此高速通过阀门的介质不会引起密封面的侵蚀；⑧结构紧凑、重量轻,可以认为它是用于高温介质系统的最合理的阀门结构；⑨阀体对称,尤其是焊接阀体结构,能很好地接受来自管道的应力；⑩关闭件能接受关闭时的高压差.⑾全焊接阀体的球阀,可以直埋于地下,使阀门内件不受浸蚀,最高使用寿命可达30年,是石油、天然气管线最理想的阀门.缺点：①因为球阀最主要的阀座密封圈资料是聚四氟乙烯,它对几乎所有的化学物质都有是惰性的,且具有摩擦系数小、性能稳定、不容易老化、温度适用范围广和密封性能优良的综合性特点.但聚四氟乙烯的物理特性,包括较高的膨胀系数,对冷流的敏感性和不良的热传导性,要求阀座密封的设计必需围绕这些特性进行.所以,当密封资料变硬时,密封的可靠性就受到破坏.而且,聚四氟乙烯的耐温品级较低,只能在小于180℃情况下使用.超越此温度,密封资料就会老化.而考虑长期使用的情况下,一般只会在120℃不使用.②它的调节性能相对截止阀要差一些,尤其是气动阀（或电动阀）.4截止阀：是指关闭件（阀瓣）沿阀座中心线移动的阀门.根据阀瓣的这种移动形式,阀座通口的变动是与阀瓣行程成正比例关系.由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变动与阀瓣的行程成正比例关系,非常适合于对流量的调节.因此,这种类型的阀门非常迁合作为切断或调节以及节流用.优点：①在开启和关闭过程中,由于阀瓣与阀体密封面间的磨擦力比闸阀小,因而耐磨.②开启高度一般仅为阀座通道的1/4,因此比闸阀小很多；③通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比力好,便于维修.④由于其填料一般为石棉与石墨的混合物,故耐温品级较高.一般蒸汽阀门都用截止阀.缺点：①由于介质通过阀门的流动方向发生了变动,因此截止阀的最小流阻也较高于年夜大都其他类型的阀门；②由于行程较长,开启速度较球阀慢.5旋塞阀：是指关闭件成柱塞形的旋转阀,通过90°的旋转使阀塞上的通道口与阀体上的通道口相通或分开,实现开启或关闭的一种阀门.阀塞的形状可成圆柱形或圆锥形.其原理与球阀基秘闻似,球阀是在旋塞阀的基础上发展起来的,其主要用于油田开采,同时也用于石油化工.6平安阀：是指在受压容器、设备或管路上,作为超压呵护装置.当设备、容器或管路内的压力升高超越允许值时,阀门自动开启,继而全量排放,以防止设备、容器或管路和压力继续升高；当压力降低到规定值时,阀门应自动及时关闭,从而呵护设备、容器或管路的平安运行.7蒸汽疏水阀：在输送蒸汽、压缩空气等介质中,会有一些冷凝水形成,为了保证装置的工作效率和平安运转,就应及时排放这些无用且有害的介质,以保证装置的消耗和使用.它有以下作用：①能迅速排除发生的凝结水；②防止蒸汽泄露；③排除空气及其他不凝性气体.8减压阀：是通过调节,将进口压力减至某一需要的出口压力,并依靠介质自己的能量,使出口压力自动坚持稳定的阀门.9止回阀：又称逆流阀、逆止阀、背压阀和单向阀.这些阀门是靠管路中介质自己的流动发生的力自动开启和关闭的,属于一种自动阀门.止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及驱动电念头反转,以及容器介质的泄放.止回阀还可用于给其中的压力可。
给排水管道阀门选择及各种阀门优缺点一、阀门的选择及设置部位：◆ ◆ ◆（一）、给水管道上使用的阀门，一般按下列原则选择：1、管径不大于50mm时，宜采用截止阀，管径大于50mm时采用闸阀、蝶阀。
2、需调节流量、水压时宜采用调节阀、截止阀。
3、要求水流阻力小的部位（如水泵吸水管上），宜采用闸板阀。
4、水流需双向流动的管段上应采用闸阀、蝶阀，不得使用截止阀。
5、安装空间小的部位宜采用蝶阀、球阀。
6、在经常启闭的管段上，宜采用截止阀。
7、口径较大的水泵出水管上宜采用多功能阀。
◆ ◆◆（二）、给水管道上的下列部位应设置阀门：1、居住小区给水管道从市政给水管道的引入管段上。
2、居住小区室外环状管网的节点处，应按分隔要求设置。
环状管段过长时，宜设置分段阀门。
3、从居住小区给水干管上接出的支管起端或接户管起端。
4、入户管、水表和各分支立管（立管底部、垂直环形管网立管的上、下端部）。
5、环状管网的分干管、贯通枝状管网的连接管。
6、室内给水管道向住户、公用卫生间等接出的配水管起端，配水支管上配水点在3个及3个以上时设置。
7、水泵的出水管，自灌式水泵的吸水泵。
8、水箱的进、出水管、泄水管。
9、设备（如加热器、冷却塔等）的进水补水管。
10、卫生器具（如大、小便器、洗脸盆、淋浴器等）的配水管。
11、某些附件，如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等。
12、给水管网的最低处宜设置泄水阀。
◆ ◆ ◆（三）、止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择：1、阀前水压小时，宜选用旋启式、球式和梭式止回阀。
2、关闭后的密闭性能要求严密时，宜选用有关闭弹簧的止回阀。
3、要求削弱关闭水锤时，宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀。
4、止回阀的阀掰或阀芯，应能在重力或弹簧力作用下自行关闭。
◆ ◆ ◆（四）、给水管道的下列管段上应设置止回阀：引入管上；密闭的水加热器或用水设备的进水管上；水泵出水管上；进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。
阀门的选用原则（一）供水管道用阀的选择原则1.当管道直径小于50mm时，应使用截止阀；当管道直径大于50mm时，应使用闸阀或蝶阀。
2.当需要调节流量和水压时，应使用调节阀和截止阀3.对于水流阻力低的零件（例如水泵的吸水管），应使用闸阀。
4.在需要双向水流的管段上，应使用闸阀和蝶阀，不应该使用截止阀5.安装空间较小的地方，应使用蝶阀和球阀6.经常打开和关闭的管段上应使用截止阀7.较大直径的泵出口管上应使用多功能阀。
（二）供水管路上的阀门设定位置1.住宅区的供水管线来自市政供水管线的引入管段2.住宅小区室外环管网的节点应根据隔离要求进行设置。
当环形管段过长时，应安装分段阀3.从连接到住宅区主供水管的支管开始，或从家用管开始4.家用管道，水表和分支立管（立管的底部，立式环形管网的立管的上下两端）5.环形管网的支管和通过支管网的连接管6.将室内给水管连接到家庭，公厕等的给水管的末端，在3个以上时，设定给水支管上的给水点。
7.水泵出水管，自填充水泵的吸水泵8.水箱的进出水管，排水管9.设备的进水口和补给管（例如加热器，冷却塔等）10.卫生设备（如小便池，洗脸盆，淋浴器等）的配水管11.减压阀和回流防止器前后的一些配件，例如自动排气阀，泄压阀，水锤消除器，压力表，洒水器等。
12.排水阀应设在供水网络的最低点（三）止回阀的选择通常应根据以下因素来选择止回阀：安装位置，止回阀前的水压，关闭后的气密性能要求以及关闭引起的水锤尺寸：1.如果阀前的水压较小，则应选择旋启阀，球阀和往复阀。
2.当严格要求关闭后的气密性能时，应选择带有关闭弹簧的止回阀。
3.当需要削弱截止水锤时，应选择带阻尼装置的快速关闭消音止回阀或慢速关闭止回阀4.止回阀的阀瓣或阀芯应能够在重力或弹簧力的作用下自动关闭（四）设置供水管道止回阀在进水管上；在封闭式热水器或自来水设备的进水管上;在水泵的出口管上；在水箱，水塔和高地水池的出水管部分，进水管和出水管结合在一起。
关于城市大型供热管网大口径阀门选型分析在城市的供热系统中，大型供热管网的稳定运行至关重要，而其中大口径阀门的选型则是影响管网运行效率和安全性的关键因素之一。
大口径阀门在供热管网中承担着控制流量、调节压力、截断流体等重要功能，其选型的合理性直接关系到供热系统的可靠性、经济性和节能效果。
首先，我们需要了解城市大型供热管网的特点和工作环境。
城市大型供热管网通常覆盖范围广，输送距离长，运行压力和温度较高。
在冬季供暖期间，管网需要持续稳定地运行，以满足居民和各类建筑的供热需求。
这就要求大口径阀门具备良好的密封性能，能够承受高温高压，并且具有较长的使用寿命。
在选型过程中，阀门的类型是首要考虑的因素之一。
常见的大口径阀门类型包括闸阀、截止阀、球阀、蝶阀等。
闸阀的特点是流体阻力小，密封性能好，适用于全开或全关的工况，但操作力矩较大。
截止阀则具有较好的调节性能，适用于需要精确调节流量的场合，但流体阻力相对较大。
球阀的开关速度快，操作方便，但其密封面容易磨损。
蝶阀结构简单，体积小，重量轻，但在高温高压下的密封性能相对较弱。
因此，在实际选型中，需要根据具体的工况要求和管网系统的特点来选择合适的阀门类型。
阀门的材质也是选型的重要考量因素。
由于供热管网中的介质通常是高温热水或蒸汽，因此阀门材质需要具备良好的耐高温、耐腐蚀和耐压性能。
常见的阀门材质有铸钢、不锈钢、铸铁等。
铸钢材质具有较高的强度和硬度，适用于高温高压的工况；不锈钢材质具有良好的耐腐蚀性能，适用于介质具有腐蚀性的场合；铸铁材质成本较低，但在性能上相对较弱，一般适用于压力和温度要求不高的部位。
阀门的密封形式也对其性能有着重要影响。
常见的密封形式有硬密封和软密封。
硬密封通常采用金属材料，如不锈钢、硬质合金等，具有耐高温、耐磨等优点，但密封性能相对较差，适用于高温高压、介质清洁的场合。
软密封则采用橡胶、聚四氟乙烯等非金属材料，密封性能较好，但耐温、耐磨性能相对较弱，适用于常温、低压、介质较清洁的场合。
关于供水管网中阀门使用问题的探讨摘要：水资源是人类赖以生存和发展的主要资源之一，是城市现代化代化的重要要生命线。
但是现在人囗密度高，消耗资源量比较大。
所以，在这种环境下，城市供水系统的稳固性和安全性就会受到影响。
然而，因为在城市建设中存在新城市建设与旧城市改造之间存在冲突，地下空间的大型供水系统遭到破坏，这也拦阻了总体工作的开展。
在这方面，必须指出的是，在许多情况下，城市的基础设施和基础设施遭到破坏。
我们需要重点商榷它，以保证它的顺利运作。
关键词：供水管网阀门；使用；问题一、阀门的重要性阀门是对供水体系不能缺少的控制装置。
随着城市化进程不断加速，对供水的也不断需增加。
气囊的主要作用是调节水流，拦截水流和水流。
尤其是有特殊功能的阀门可以预防、控制水压，以安全运行供水系统的目的，水管道系统中的网络阀门将是自动开关，能够控制水流和流向。
当管道发生爆炸时，能够快速得自动断流，有效地避免了公共财产的损失。
管理水上水管的量化可以防止并制止违法使用水资源的非法使用。
因此，在安置一个可遇整阀门的网络放置时，遇到异常情况时。
在分别的供水系统中，各种各样的阀门都是不可或缺的设备。
二、阀门的各类型号机器功能1.在实质任务单元中，蝴蝶阀门的弊端率通常高于阀门的故障率，为满足水管网络的运行供应，必定扩张其运用领域，软紧闭阀门是供水体系的标准操纵措施。
但是如今，我们的软体密封阀口生产系统是不稳固的。
在我国软体封闭阀的作工模块中，铜螺母嵌在涂层阀门的板上，由于螺母的活动，这种结构类似于阀门的结构很简便招致阀门板的涂层分化。
在国处操纵软米密封阀的情形下，铜螺母嵌在涂层板上，形成一个统一的整体，以避免将阀门外壳与阀门外壳分离，这一举措要求阀门和阀门外壳的集合拥有更大的同质性。
在软胶囊启动合上模块中，不可被关闭而死。
阀门试压检测模块可经由行使电流进行关闭程度的支配，是水道公司阀门操作的主要程序。
2.在我们的供水系统中，中线蝴蝶阀门的普遍使用更大、更有效，在生产方式中，中间的蝴蝶阀门有许多图案，例如，有一个覆盖胶片薄膜层的阀门，一个覆盖无支撑层的阀门。
城市供水管网中阀门的选择与管理
上海市自来水市北公司沪北管线管所
蒋宝发赵宏康颜国栋陈勇
一、概述
阀门是自来水管网设备装置中重要组成部分，在自来水管网的运行中，阀门起者对流体介质的开通、截断和调节流量、压力和改变流向的控制作用，阀门的这些作用是保证管网中自来水畅通输配，以及配合管网维修改造施工的必要条件，因此阀门的功能实现，将直接影响正常供水和安全供水，关系到自来水公司的服务质量，阀门的密封不好，还会使水量流失造成浪费，同时从阀门井溢出水给行人带来不便，更为重要的是在处理爆管等突发事件时，阀门不能及时关闭，贻误抢修时间，将造成严重后果。
因此阀门质量是至关重要的，如同人体的咽喉一样，应引起我们足够重视，市北公司沪北管线管理所管网科承担着对阀门的管理和养护的重要职责，如何完成领导交给的任务，努力提高阀门操作的可靠性，努力提高阀门的完好是我们工作的重点。
二、阀门的结构和特点
上海市自来水市北公司沪北管线管理所负责普陀、闸北区域的自来水管网的管理，管线长度２２９７公里，安装的阀门有２２０００台左右，阀门的品种主要是闸阀、蝶阀和止回阀等，最大口径达到１８００ｍｍ。
阀门的压力级一般为１Ｍｐａ。
驱动方式多数为手动，我们在选型ｉ维护这些阀门时，首先要对阀门品种的结构、特点和性能进行充分了解，现对主要种类的阀门叙述如下：
１、立式闸阀
立式闸阀是使用最广泛的阀门，具有结构简单，性能可靠，流阻小等优点。
闸阀主要有阀盖，阀体，闸板和密封填料等部分组成。
闸板石闸阀的启闭件，垂直安装在阀体内，通过阀杆传动，闸板能在垂直与通径轴线方向作直线升降运动，完全关闭时，锲形角度的吻合把闸板推压在阀座上，所以水密封性较好。
完全关闭时，闸板不露在同径内，水头压力损失较小。
２、卧式闸阀
由于南方区域的地势较低，大口径闸阀无法垂直安装在道路上，因此需要卧式安装，卧阀的阀体底部有光滑的导向筋。
闸板上装有两只不锈钢的滚轮，启闭时，闸板的滚轮在阀体的导向筋上作直线滚动，因此相比立式闸阀，卧阀的开启力矩较小。
３、蝶阀
蝶阀与闸阀相比，具有外形小、份量轻、启闭扭矩小和操作时间短等优点，蝶阀主要有阀体、蝶板、密封圈等部分组成，蝶阀的阀体呈圆筒状，结构长度短，强度方面比较稳定，蝶板呈圆盘状，是蝶阀的启闭件，能围绕阀体内的轴线旋转，蝶板旋转９０度就能完成一次启闭，改变蝶板的偏转角度，可达到调节流量的作用，蝶阀的密封圈一般为橡胶，所以密封性能较好，橡胶采用三六乙丙胶或丁晴胶，具有较好的抗老化性和耐磨性，从近几年来看，在大口径方面，蝶阀有逐步取代闸阀的趋势，但蝶阀在全开时，蝶板位于阀体内，所以水头压力有所损失。
例如，在９５年９月，沪太路环镇北路北面ＤＮｌ８００的阀门在验收中发现关不刹，由于沪太路ＤＮｌ８００管线在沪北地区管网中的作用巨大，为保证管网的畅通，不能轻易断水。
以后在公司所领导的几番讨论验证下，决定对该阀门进行调换。
今年６月，我所采用郑州蝶阀厂的ＤＮｌ８００蝶阀对原有阀门进行调换。
该调换阀门转数为１２５转，而原有阀门为４７４转，操作阀门的时间将近缩短３／４，大大缩短了断水时间。
４、止回阀
自来水管网使用较多的是旋启式止回阀，旋启式止回阀的结构是由一个与铰链活络连接的阀瓣绕阀体轴线进行启闭，止回阀是自动启闭的阀门，由水流的动力打开阀门，
当回流时，阀ｆ－ｊ自动关闭，在自来水的管网上，该阀的作用是只允许水沿一个方向流动。
我们掌握了各种主要阀门结构原理后，能根据工况进行科学的选型，在阀门使用过程中出现问题，能进行针对性的分析研究，采取正确的操作方法和合理的维护措施，这样大大的提高了实现阀门功能的有效性。
．三、采用全封闭传动机构，提高阀门操作可靠性
阀门操作的可靠性是指通过操作，确保阀门启闭实现正确动作。
这是实现阀门密封作用的先决条件。
在自来水的主要管网上，通常使用ＤＮ５００以上大口径闸阀。
由于启闭扭距大，一般采用伞齿轮传动机构，通过小牙盘带动大牙盘达到放大力矩的作用。
过去的伞齿轮一般都是开式结构。
该结构的齿轮精度较差，齿轮的支撑架刚性不好。
所以，在关闭阀门力矩大时，即发生啮合的位移。
甚至齿轮长期浸在阀门窨井的水中，锈蚀严重齿顶变小，使之传动失效。
经常发生阀门无法关闭的现象，造成隐患。
特别是处理爆管的紧急关头，将失去抢修的宝贵时间。
我们在上海自来水公用阀门的配合下，将开式伞齿轮传动机构改为先进的全封闭齿轮传动机构。
该结构的齿轮被安装在封闭的、充满油脂的箱体内，可有效防止锈蚀。
齿轮的精度较高，并采用轴承定位，啮齿十分可靠，传动效率达到９０％以上。
扣距较小。
近几年来，我们共完成了１５０台阀门改造。
使这些几乎失效的阀门提高了操作可靠性，经济效益和社会效益十分明显。
四、建立阀门档案，将强运行管理阀门的质量好坏是硬件方面的内容，阀门的管理则是软件方面的内容。
硬件是条件，软件是关键。
因为仅是硬件好而疏虞管理其效果达不到所企目标。
所、以，我们管网科着重在阀门管理方面下工夫。
ｌ、建立阀门档案资料
要管理好阀门，首先要对我们使用范围的阀门概况了如指掌。
做到胸中有数。
因此我们建立了阀门档案资料库。
在管线的平面图上标注了阀门的位置并赋予每只阀门数字代号。
按数字代号我们记录了详细的阀门档案资料，如阀门的种类、规格型号、生产厂家、安装日期、施工单位、阀门的旋向、启闭圈数等。
当我们充分掌握这些阀门资料时，在处理阀门出现的问题时就能得心应手。
２、建立操作纪录，建立巡检制度
．建立阀门档案资料是静态管理，那么建立操作和巡线记录则是动态管理，通过阀门操作单和定期的巡检可以反馈出阀门存在问题及时采取措施，做到预防在先。
阀门对于
自来水行业来说，其特殊意义和作用先前已经谈过，基本上每一次施工（排管、接水、修漏等）都要使用到阀门，因此每一个阀门安装后的验收工作是此阀门能够正常使用的前提保证。
阀门的验收有其基本的操作流程。
施工单位在阀门安装之前，需通知阀门队校验阀门，登记阀门资料。
待工程完毕后，进行正式验收，验收阀门的三相符（红油、搭角线、阀箱清理状况）。
备全资料以及阀门的开启状态，整个流程需做到严密、谨慎，确保阀门初始资料的齐全、完善。
平时会由于阀箱堆没、遗失或铜梗折断、大饼脱落等原因造成阀门无法操作，这就必须通过日常养护工作来保持阀门良好的操作性。
日常阀门养护工作要做到及时发现、及时登记、及时调换。
五、存在问题和努力方向我们在对阀门管理中发现存在一些问题：
１．随着城市建设的快速发展，在阀门安装地点的周围环境发生了变化，使阀门安装的位置一下子难以确定。
甚至一些施工和绿化的堆土掩盖阀门的位置。
２．由于上海的自来水管网历史较长，一些安装年久的阀门没有留下任何原始资料。
结构不清楚。
而这些阀门已锈蚀损耗，但更换条件不足给操作上带来困难。
我们今后在阀门管理中以注入新技术为方向，针对目前有的阀门资料不全，搭角线由于建筑物的改变而失实，我们引进了ＧＰＳ系统对阀门进行监控与管理。
近年来，我们对．于阀门资料的管理逐步采用电脑化。
大小阀门卡和竣工图都采用ＣＡＤ绘制，并且以前的竣工图也正逐步的扫描进电脑，通过电脑管理逐步取代以前的老式管理。
而且在单位内
通过局域网把各科室的电脑连起来，使单位内的每台电脑都可通过局域网查询资料，大大节省了工作时间提高了工作效率。
对于从事管线管理工作的人都知道，每天的阀门操作单工作量非常大，而且容易出错，为此我们特地委托电脑软件公司为我们定制了一套阀门管理软件，通过他可以在电脑上完成全部操作单的填报，还可以调出任一阀门的详细资料。
这样，通过逐步的电脑化，我们的资料管理更加系统化，更易于管理与修改。
综上所述，我们已经知道了阀门在自来水管网上的重要性，我们也尝试了一些做法和积累了一些经验，取得一些成绩，但与上海大城市不断增长的供水要求还有距离。
我们将不断探索使用新技术提高对阀门管理水平，不断进取。
２０００．９．２７１】
城市供水管网中阀门的选择与管理
作者：蒋宝发， 赵宏康， 颜国栋， 陈勇作者单位：上海市自来水市北公司沪北管线管所
