频响的一般概念

浅谈耳机频响曲线及其作用对于非耳机行业的朋友来说频响曲线大家觉得比较陌生且较神秘。

大家也喜欢说的一句话，管它什么曲线，耳朵收货即可。

其实对于不是从事此行业的朋友，没兴趣的话其实没必要学浪费时间去了解自己不喜欢的东西，有兴趣的话多了解一些也没什么坏处。

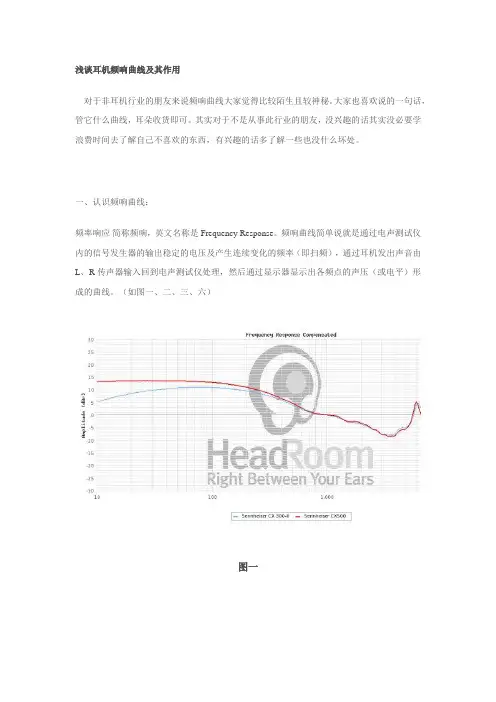

一、认识频响曲线：频率响应简称频响，英文名称是Frequency Response。

频响曲线简单说就是通过电声测试仪内的信号发生器的输出稳定的电压及产生连续变化的频率（即扫频），通过耳机发出声音由L、R传声器输入回到电声测试仪处理，然后通过显示器显示出各频点的声压（或电平）形成的曲线。

（如图一、二、三、六）图一图二图三国际电工委员会IEC581-10标准中高保真耳机频率响应不小于50Hz--12500Hz。

目前市场上的耳机基本上频率响应范围20-20KHZ,有些优秀的耳机甚至达到6-51KHZ（SennheiserHD800）。

人耳能听到的频率范围20-20KHZ，低于20HZ次声波，高于20KHZ超声波，超出20-20KHZ人耳不易察觉。

我们常说耳机低、中、高三频,根据国际电工协会IEC581-10标准,和我国的GB/T14277-93国家标准, 频段划分为: 30－150Hz为低频段， 150－500Hz 为中低频段， 500－5KHz为中高频段， 5K-16KHz高频段。

在20-20kHZ中如果细分可为7个频段，分别：极低频、低频、中低频、中频、中高频、高频、极高频。

耳机各乐器和人声对应频率范围见如下图（图四），从下图可看出，低频比较典型的乐器大鼓，延伸到高频乐器如钢琴、管风琴、小提琴等等，还有乐器的泛音也是落在高频。

中频范围比较广，人声，乐器的基音基本上落在中频，而且是会相互影响。

图四二、简单看频响曲线：图五1.以上是最常见的频响曲线图（如图五），首先简单介绍一下耳机电声测试仪，不管是丹麦B&K还是国产电声测试仪（原浙大电声测试仪），功能都非常齐全，可以测试很多项目，两者精度也相差很小，比如说B&K与吉高电声测试仪误差约0.5-1dB。

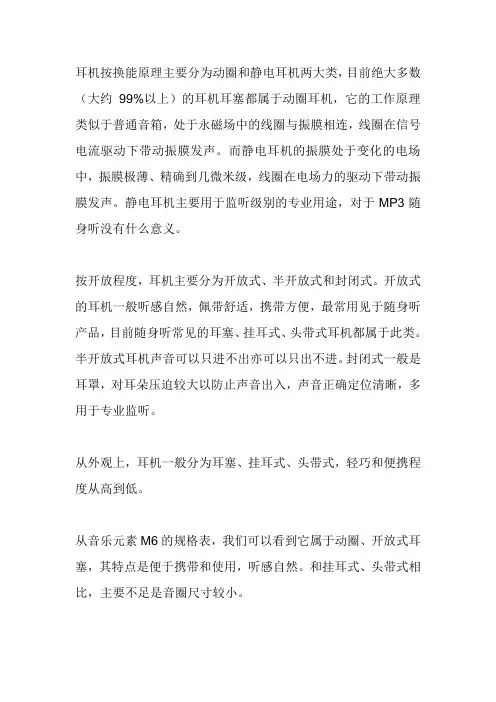

耳机按换能原理主要分为动圈和静电耳机两大类，目前绝大多数（大约99%以上）的耳机耳塞都属于动圈耳机，它的工作原理类似于普通音箱，处于永磁场中的线圈与振膜相连，线圈在信号电流驱动下带动振膜发声。

而静电耳机的振膜处于变化的电场中，振膜极薄、精确到几微米级，线圈在电场力的驱动下带动振膜发声。

静电耳机主要用于监听级别的专业用途，对于MP3随身听没有什么意义。

按开放程度，耳机主要分为开放式、半开放式和封闭式。

开放式的耳机一般听感自然，佩带舒适，携带方便，最常用见于随身听产品，目前随身听常见的耳塞、挂耳式、头带式耳机都属于此类。

半开放式耳机声音可以只进不出亦可以只出不进。

封闭式一般是耳罩，对耳朵压迫较大以防止声音出入，声音正确定位清晰，多用于专业监听。

从外观上，耳机一般分为耳塞、挂耳式、头带式，轻巧和便携程度从高到低。

从音乐元素M6的规格表，我们可以看到它属于动圈、开放式耳塞，其特点是便于携带和使用，听感自然。

和挂耳式、头带式相比，主要不足是音圈尺寸较小。

频率范围是指耳机能够放送出的频带的宽度，人耳的听觉范围一般在20Hz-20000Hz左右。

M6标称的18-22000Hz足以覆盖。

耳机的阻抗是其交流阻抗的简称，阻抗小的耳机一般比较容易推动。

MP3随身听为了达到便携、省电的目的，输出功率都不会太高，应选择低阻抗耳机。

目前最常见的便携耳机阻抗都是32Ω。

耳机的灵敏度是选择耳机时一个很重要的指标，通俗的讲耳机的灵敏度就是指向耳机输入1毫瓦的功率时耳机所能发出的声压级，灵敏度越高所需要的输入功率越小。

对于随身听等便携设备来说，这个指标尤其值得重视。

M6的该项指标和著名的森海塞尔MX500处于同一级别，在随身听耳机中已经属于很高的规格。

最大声压级也是表示这一指标。

谐波失真就是一种波形失真，谐波失真越小，音质也就越好。

目前耳机的规格参数一般都标志低于1%。

大多数耳机线都以铜为原料，一般的纯度越高导电性越好，信号失真越小，常见的线材有TPC（电解铜）：纯度为99.5%；OFC （无氧铜）：纯度为99.995%；C-OFC（线形结晶无氧铜或结晶无氧铜）：纯度在99.995%以上；OCC（单晶无氧铜）：纯度最高，在99.996%以上。

音频客观测量指标概念音频指标简介及测试原理方法音频指标测试均是针对有输入和输出的设备而言，就是声音信号经过了一个通道以后，输出与输入之间的差别。

两者差别越小那么性能越好，而且在一般情况下声音经过某一个通道或某一系统后，一般都有对原信号的放大和衰减。

信噪比、失真率、频率响应这三个指标是音响器材的“基础指标”或“基本特性”，我们在评价一件音响器材或者一个系统水准之前，必须先要考核这三项指标，这三项指标中的任何一项不合格，都说明该器材或者系统存在着比较重大的缺陷1、信噪比SNR(Signal to Noise Ratio)：（1）简单定义：狭义来讲是指放大器的输出信号的电压与同时输出的噪声电压的比，常常用分贝数表示，设备的信噪比越高表明它产生的杂音越少。

一般来说，信噪比越大，说明混在信号里的噪声越小，声音回放的音质量越高，否则相反。

信噪比一般不应该低于70dB，高保真音箱的信噪比应达到110dB以上。

音频信噪比是指音响设备播放时，正常声音信号强度与噪声信号强度的比值（2）计算方法：信噪比的计量单位是dB，其计算方法是10LG(PS/PN)，其中Ps和Pn 分别代表信号和噪声的有效功率，也可以换算成电压幅值的比率关系：20LG(VS/VN)，Vs和Vn分别代表信号和噪声电压的“有效值”。

（3）测量方法：信噪比通常不是直接进行测量的，而是通过测量噪声信号的幅度换算出来的，通常的方法是：给放大器一个标准信号，通常是0.775Vrms或2Vp-p@1kHz,调整放大器的放大倍数使其达到最大不失真输出功率或幅度（失真的范围由厂家决定,通常是10％，也有1％），记下此时放大器的输出幅Vs，然后撤除输入信号，测量此时出现在输出端的噪声电压，记为Vn，再根据SNR=20LG(Vn/Vs)就可以计算出信噪比了. 或者是10LG(PS/PN)，其中Ps和Pn分别代表信号和噪声的有效功率计权：这样的测量方式完全可以体现设备的性能了。

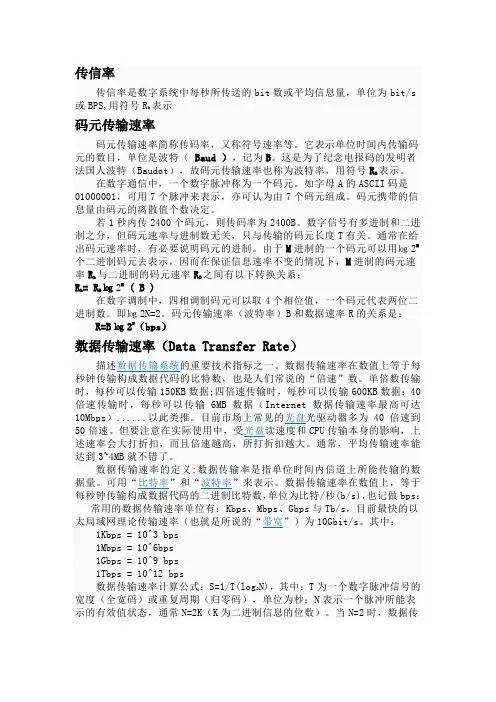

传信率传信率是数字系统中每秒所传送的bit数或平均信息量，单位为bit/s或BPS,用符号Rb表示码元传输速率码元传输速率简称传码率，又称符号速率等。

它表示单位时间内传输码元的数目，单位是波特（Baud ），记为B。

这是为了纪念电报码的发明者法国人波特（Baudot），故码元传输速率也称为波特率，用符号RB表示。

在数字通信中，一个数字脉冲称为一个码元。

如字母A的ASCII码是01000001，可用7个脉冲来表示，亦可认为由7个码元组成。

码元携带的信息量由码元的离散值个数决定。

若1秒内传2400个码元，则传码率为2400B。

数字信号有多进制和二进制之分，但码元速率与进制数无关，只与传输的码元长度T有关。

通常在给出码元速率时，有必要说明码元的进制。

由于M进制的一个码元可以用㏒2M 个二进制码元去表示，因而在保证信息速率不变的情况下，M进制的码元速率Rb 与二进制的码元速率RB之间有以下转换关系：Rb = RB㏒2M ( B )在数字调制中，四相调制码元可以取4个相位值，一个码元代表两位二进制数。

即㏒2N=2。

码元传输速率（波特率）B和数据速率R的关系是：R=B㏒2N（bps）数据传输速率（Data Transfer Rate）描述数据传输系统的重要技术指标之一。

数据传输速率在数值上等于每秒钟传输构成数据代码的比特数，也是人们常说的“倍速”数。

单倍数传输时，每秒可以传输150KB数据;四倍速传输时，每秒可以传输600KB数据；40倍速传输时，每秒可以传输6MB数据（Internet数据传输速率最高可达10Mbps）......以此类推。

目前市场上常见的光盘光驱动器多为40倍速到50倍速。

但要注意在实际使用中，受光盘读速度和CPU传输本身的影响，上述速率会大打折扣，而且倍速越高，所打折扣越大。

通常，平均传输速率能达到3~4MB就不错了。

数据传输速率的定义:数据传输率是指单位时间内信道上所能传输的数据量。
