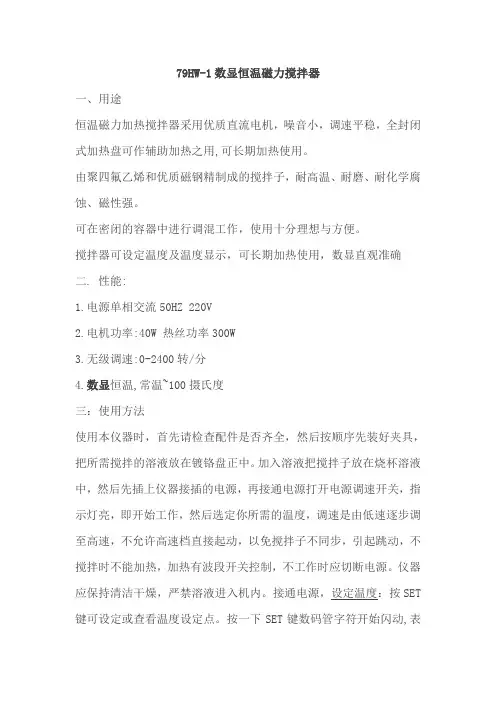

79HW-1数显恒温磁力搅拌器
一、用途
恒温磁力加热搅拌器采用优质直流电机，噪音小，调速平稳，全封闭式加热盘可作辅助加热之用,可长期加热使用。

由聚四氟乙烯和优质磁钢精制成的搅拌子，耐高温、耐磨、耐化学腐蚀、磁性强。

可在密闭的容器中进行调混工作，使用十分理想与方便。

搅拌器可设定温度及温度显示，可长期加热使用，数显直观准确
二. 性能:
1.电源单相交流50HZ 220V
2.电机功率:40W 热丝功率300W
3.无级调速:0-2400转/分
4.数显恒温,常温~100摄氏度
三：使用方法
使用本仪器时，首先请检查配件是否齐全，然后按顺序先装好夹具，把所需搅拌的溶液放在镀铬盘正中。

加入溶液把搅拌子放在烧杯溶液中，然后先插上仪器接插的电源，再接通电源打开电源调速开关，指示灯亮，即开始工作，然后选定你所需的温度，调速是由低速逐步调至高速，不允许高速档直接起动，以免搅拌子不同步，引起跳动，不搅拌时不能加热，加热有波段开关控制，不工作时应切断电源。

仪器应保持清洁干燥，严禁溶液进入机内。

接通电源，设定温度：按SET 键可设定或查看温度设定点。

按一下SET键数码管字符开始闪动,表
示仪表进入设定状态,按△键设定值增加，按▽键设定值减小，长按△键或▽键数据会快速变动，再一次按SET键仪表回到正常工作状态温度设定完毕。

四：注意事项
（1）搅拌时发现搅拌子跳动或不搅拌，检查一下烧杯是否平稳，位置是否正。

（2）中速运转可延长使用寿命
（3）使用时请接上地线。

磁力搅拌器质量标准
磁力搅拌器（磁力搅拌器）是一种通过磁场驱动内部磁子或磁棒旋转，从而实现搅拌液体的设备。

磁力搅拌器的质量标准通常包括以下几个
方面：
1. 功能性能：磁力搅拌器能否正常工作，是否能实现液体的均匀搅拌，搅拌效果是否良好，同时是否具备可调速和可调摇的功能。

2. 安全性能：磁力搅拌器是否符合相关的安全标准，例如是否具备过
载保护、过热保护等安全功能，是否能够防止液体外溢等安全问题的
发生。

3. 耐用性：磁力搅拌器是否采用高质量的材料和制造工艺，是否能够
长时间稳定运行，是否具备防腐蚀和耐高温等特性。

4. 使用便捷性：磁力搅拌器是否易于操作和维护，是否具备用户友好
的界面和功能，是否易于清洁和更换磁子或磁棒等部件。

5. 供应商信誉：磁力搅拌器的供应商是否具备良好的信誉和售后服务，是否能够及时解决用户的问题和需求。

需要注意的是，不同的应用场景对磁力搅拌器的质量标准可能会有所
不同，因此在选择和购买磁力搅拌器时需要根据具体需求和要求进行
评估。
