包装容器造型设计
- 格式:docx
- 大小:948.77 KB
- 文档页数:13
书山有路勤为径;学海无涯苦作舟
包装容器设计中的有关标准与要求
包装容器设计,包括形体设计、容量规格设计、结构设计、材料选择、确定技术要求、规定试验标准和条件等。
同时要绘制容器展开图、工作图、立体效果图,进行表面装饰设计等一系列工作。
目的在于使包装容器具有保护性、通用性、方便性、艺术性等最一般的功效。
1.容量、尺寸规格的确定
包装所设计的包装容器容量、尺寸规格,应优先选用相关标准标定值或
推荐值,优先选用标准推荐的形体和局部结构,这样可以使同类产品包装具有互换性(除外标志以外),可适于现有同类产品的包装,减少新增投入,并方便流通储存。
2.标准材料的选用
包装容器常用材料有纸材、金属板材、塑料、玻璃陶瓷、木材及复合材
料等。
包装设计时,应优先选用按标准生产的包装材料,利用规范的性能、质量,保证所设计包装容器的功能、强度和质量,实现预计的包装效果。
对于非标准材料或一些新型材料,也应通过相应标准的试验规范,检测确定材料性质和基本功能。
3.容器技术要求的确定
所设计包装容器的技术要求,包括加工规格标准要求、功能质量要求、
实验检测条件及装饰要求等。
可参照同类包装容器标准提出,也可根据容器的使用要求提出。
4.容器图样的绘制
在设计绘制包装容器的图样时,应符合纸容器绘制标准、机械制图标准,
按规定的线型、符号及方法绘制,按规定使用图纸、加注尺寸、提出文字
专注下一代成长,为了孩子。

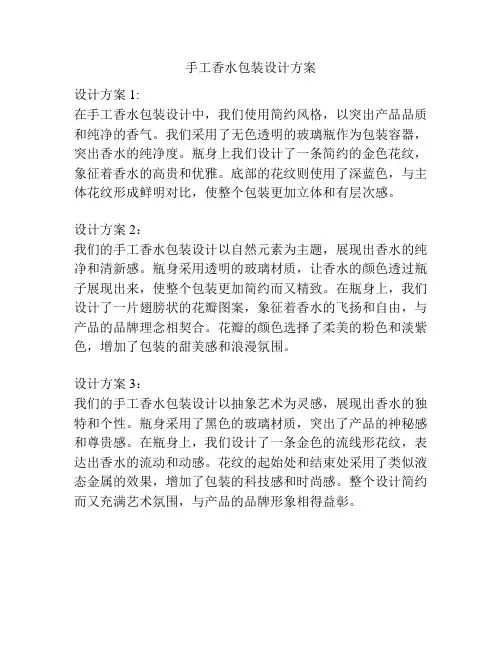

手工香水包装设计方案
设计方案1:
在手工香水包装设计中,我们使用简约风格,以突出产品品质和纯净的香气。
我们采用了无色透明的玻璃瓶作为包装容器,突出香水的纯净度。
瓶身上我们设计了一条简约的金色花纹,象征着香水的高贵和优雅。
底部的花纹则使用了深蓝色,与主体花纹形成鲜明对比,使整个包装更加立体和有层次感。
设计方案2:
我们的手工香水包装设计以自然元素为主题,展现出香水的纯净和清新感。
瓶身采用透明的玻璃材质,让香水的颜色透过瓶子展现出来,使整个包装更加简约而又精致。
在瓶身上,我们设计了一片翅膀状的花瓣图案,象征着香水的飞扬和自由,与产品的品牌理念相契合。
花瓣的颜色选择了柔美的粉色和淡紫色,增加了包装的甜美感和浪漫氛围。
设计方案3:
我们的手工香水包装设计以抽象艺术为灵感,展现出香水的独特和个性。
瓶身采用了黑色的玻璃材质,突出了产品的神秘感和尊贵感。
在瓶身上,我们设计了一条金色的流线形花纹,表达出香水的流动和动感。
花纹的起始处和结束处采用了类似液态金属的效果,增加了包装的科技感和时尚感。
整个设计简约而又充满艺术氛围,与产品的品牌形象相得益彰。
书山有路勤为径;学海无涯苦作舟
包装造型设计的文化亲和力(下)
3 包装设计文化亲和力的实现途径
3.1 包装材料的质感亲和力
包装材料是科学技术在相关学科领域(诸如化学、材料学、生物学等)
的综合发展的成果汇集与应用。
包装材料的亲和力,与材料本身的质感、性能以及所处的时代的文化理念、科技现状是密切相关的。
包装设计师对材料性能的把握以及材料的合理应用,是体现材料亲和力、体现包装时代感的关键所在。
对于包装材料性能的研究,在关于其强度、抗拉、抗压、柔韧性等功能特性之外,作为包装设计师所关注的重点应该是材料的肌理、质感所形成的表面视觉和知觉效果。
质感表现为一种肌理效果,是指物体表面各种视觉特征的性质,是通
过触觉、视觉等感官对物体外表感觉的反映,它反映了物体本质属性。
在包装设计中,肌理是视觉型与触觉型混合的感觉,它没有固定的形态,却有无限的外延与内涵,合理的使用材料的质感或肌理,会带给包装设计的“亲和力形成一个广阔的施展空间。
材料质地的软、硬、光滑、粗糙等,
可直接利用视觉去感受,透过人们的触觉而获得的一种感性认识和文化体验。
相对来说,每一种包装材料都具有各自不同的特征及其优势或劣势。
材料表面的肌理使人们产生不同的视觉效果,还可以带给人们不同的心理反映,将肌理的这些特性融入到包装设计之中,用粗而无光泽的材料带给人以厚重、质朴、无华的感觉;用细密具有光泽的材料带给人以轻快、平易、柔和的感觉等。
包装依赖于材料而得以物化,材料是包装设计的物质基础。
包装设计的艺术感染力,通过光、色、形等材料的自然属性传达给
专注下一代成长,为了孩子。
彩盒包装之《管式包装盒》8种结构设计样式管式包装盒在日常包装形态中较为常见,大多数彩盒包装,如食品、药品、日常用品等都采用这种包装结构方式。
管式包装盒的特点是在成型过程中,盒盖和盒底都需要摇翼折叠组装(或粘接)固定或封口,而且大都为单体结构(展开结构为一整体),在盒体的侧面有粘口。
纸盒基本形态为四边形,也可以在此基础上扩展为多边形。
一、管式包装盒的盒盖结构盒盖是装商品的入口,也是消费者拿取商品的出口,所以在结构设计上要求组装简便和开启方便,既保护商品又能满足特定包装的开启要求。
1、插入摇盖式其盒盖有3个摇盖部分,主盖有伸长出的插舌,以便插入盒体起到封闭作用。
设计时应注意摇盖的咬合关系问题。
这种盖在管式包装盒中应用较为广泛。
2、锁口式这种结构通过正背两个面的摇盖相互产生插接锁合,使封口比较牢固,但组装与开启稍有些麻烦。
3、插锁式插接与锁合相结合的一种方式,结构比插入摇盖式更牢固。
4、摇盖双保险插入式这种结构使摇盖受到双重咬合,非常牢固,而且摇盖与盖舌的咬合口可以省去,更便于重复多次开启使用。
5、粘合封口式这种粘合方法密封性好,适合自动化机器生产,但不能重复开启。
主要适合于包装粉状、粒状的商品,如洗衣粉、谷类食品等,一旦拆开,无法重复使用。
6、一次性防伪式其特点是利用齿状裁切线,在消费者开启包装的同时,使包装结构得到破坏,防止出现有人再利用包装进行仿冒活动。
这种包装盒主要用于药品包装和一些小食品包装中,像胶卷包装/纸巾抽纸包装盒目前也都采用这种开启方式。
7、正揿封口式利用纸张的耐折和韧性的特征,采用弧线的折线,揿下压翼就可以实现封口。
这种结构组装、开启、使用都极为方便,而且最为省纸,造型也优美,适合用于小商品的包装。
8、连续摇翼窝进式这种锁合包装结构方式造型优美,极具装饰性,但手工组装和开启较麻烦,适合于礼品包装,应用于婚礼糖果包装盒,圣诞节礼品包装盒。
二、管式包装盒的盒底结构盒底承受着商品的重量,因此强调牢固性。
包装设计名词解释为了提高消费者对商品购买的欲望,企业本身要努力制造商品的话题性、美感性、故事性等表层机能来帮助提高消费者的满意度,总的来说是为了促进销售,下面由店铺为大家整理的包装设计名词解释内容,希望大家喜欢!包装设计名词解释一、包装:是为在流通过程中保护产品,方便贮存、促进销售,按一定的技术方法而采用的容器、材料和辅助物等的总体名称。
内包装:是指商品的内部包装,目的在于保护商品,是为了内容物单件分量盛装和满足美化要求所设计的包装。
外包装:是指内容物及其内包装的再包装,是为贮存、携带或进一步保护商品而设计的包装。
包装造型设计:是指包装的外部容器的造型设计。
是在保障包装功能要求的基础上,根据内容物的形态,运用美学法则,对包装容器的外观形体进行的设计。
包装结构设计:是指对包装的内外部结构的设计,是按一定的造型式样的设计要求,选定包装材料及相关的辅料,并以一定的技术方法、设计方法对包装容器内外部构造进行设计。
包装平面设计:是指关于包装容器外观上的图形设计,是按包装内容物的特性进行的包装商标、文字、图形、色彩等方面的设计。
绿色包装:是指对人体健康和生态环境无害,能重复使用或者再生利用,符合可持续发展要求的包装。
包装容器:是为贮存、运输或销售而使用的盛装产品的器具的总称,是用一定材料制成,具有一定形状、一定大小、一定容积、并用来盛装产品的器具。
包装材料:是指用于制造包装容器、包装装潢、包装印刷、包装运输等满足产品包装要求所使用的材料的总称,它既包括金属、塑料、玻璃、陶瓷、纸、竹本、野生蘑类、天然纤维、化学纤维、复合材料等主要包装材料,又包括涂料、粘合剂、捆扎带、装潢、印刷材料等辅助材料。
原生态:就是自然状态下的,未受人为、人工影响和干扰的原始生态或生态原状。
具体而言,原生态包装就是没有被特殊雕琢,存在于民间原始的、散发着乡土气息的包装形式。
包装材料的总体要求(1)一定的机械性能包装材料应能有效地保护产品.因此应具有一定的强度、韧性和弹性等,以适应压力、冲击、振动等静力和动力因素的影响。
Vol.28No.3M ar.2012赤峰学院学报(自然科学版)Journal of Chifeng University (Natural Science Edition )第28卷第3期(下)2012年3月创新是设计进步和发展的永远动力.在包装设计中,一件包装要想吸引消费者的注意力,就应当具有其独到之处,商品要想在众多竞争对手中脱颖而出,要想有“万绿丛中一点红”的效应,就必须具有鲜明的个性设计.对包装容器造型进行创新,有利于展示商品形象,增强商品的市场竞争力,为产品创造出新的销售市场.那么如何对包装造型进行设计创新呢?我认为可以从以下几个方面考虑:1以人为本,创造个性,创新发展优秀的包装设计应该是功能性和审美性的高度统一.市场的不断变化要求设计者不断更新包装.设计者要使自己的设计的包装紧跟流行趋势,迎合消费心理,掌握市场需求.在广泛的调查研究的基础上,沟通厂家和消费者,掌握消费者的需求,并比较竞争对手的优劣长短之后为自己准确定位,创造个性设计.例如,饮料类包装容器的容积最好根据一般人能一次喝完的基本标准来设计,既不浪费商品,又便于消费者携带.冰激凌是人们夏日里的最爱,但种类繁多包装却很单一.大多数冰激凌采用的是塑料包装,但是雀巢公司生产的雀巢“8次方”冰激凌却别出心裁,率先打破这种局面,令消费者眼前一亮.雀巢“8次方”的目标消费者是青少年和儿童,但雀巢公司经过深入调查后发现,传统的包装存在弊端,因为小朋友在吃塑料包装的冰激凌时必须一次吃完,否则很难密封,即时再次包起来,也很难保证卫生.所以雀巢公司采用了现在的纸盒包装:首先,雀巢“8次方”冰激凌内装8块冰激凌,如果一次没有吃完,可以封口冷藏,方便消费者;其次,纸盒的结构设计和平面设计都可以多样化,迎合了青少年和儿童最求创新的心理特征,而传统的塑料包装却只能在印刷上进行创新;再次,纸盒的特性决定了其更具有展示效果,更能吸引消费者的注意力;最后,纸盒的抗压性比较强,如果小朋友没有一次吃完的话,纸质的这种包装就更适合储藏.在重新对包装容器进行设计后,雀巢“8次方”冰激凌受到了消费者的喜爱.2运用仿生手法对包装容器进行设计创新仿生设计是以自然界万事万物,如山川气象、花草树木、鱼虫鸟兽,甚至人类的“形”、“色”、“音”、“功能”、“结构”等为研究对象,有选择地在设计过程中应用这些特征原理进行的设计,为设计提供新的思想、新的原理、新的方法和新的途径.设计师以自然形态为基本元素,把握自然物的内在活力与本质,通过提炼、抽象、夸张等艺术手法的表现,运用到容器设计上,传达其事物本身内在结构所蕴涵的生命力量,使包装容器设计既具有质朴纯真的视觉效应,又蕴涵丰富的艺术审美与价值内涵.Calvin Klein 在2002年夏末推出了Truth for M en 男性香水,这款香水将男性的性感具体而自然的呈现在热情的肌肤上,感性而经典散发男人最纯真的一面,最恰当的是瓶身的设计融入了男性曲线,并搭配完美的银色喷头及瓶盖,整体感觉男人强劲的性格毫无遗漏地展现出来.Chopard Happy Spirit 恋恋紫水晶女性淡香水,整个瓶身是一个“心”的造型,在颜色上恰到好处地运用粉紫色,整体给人以浪漫、温馨的感觉,也难怪这款香水当年被评为最受女性欢迎的香水之一[3].3通过提高附加值来保障包装容器的设计创新江泽民总书记1991年3月在参观全国企业技术进步展览会包装工业馆时就曾指出:“包装很重要,不仅是保护商品的问题,要通过搞好包装,提高附加值.对包装这个大问题,我们一定要重视.”随着经济的快速发展,人们开始追求情感化、个性化消费,追求自我实现、人有我优的满足.对于包装容器浅谈包装容器造型的设计创新李文雅(济源职业技术学院,河南济源454650)摘要:对包装容器的设计创新是包装设计发展的重要环节,对包装容器造型进行创新,有利于展示商品形象,增强商品的市场竞争力,为产品创造出新的销售市场.现代包装容器的设计不再仅仅是起到容纳、保护商品的简单作用,更要体现企业形象,反应现代社会价值观与消费者的生活形态,以高品质设计形态传达企业文化精神.关键词:设计创新;以人为本;发展;传统元素中图分类号:TB482文献标识码:A文章编号:1673-260X (2012)03-0103-02103--设计也要迎合消费者不同层次,不同需求的消费心理,增加产品的附加值.所谓附加值是“附加价值”的简称,是在产品的原有价值的基础上,通过生产过程中的有效劳动新创造的价值,即附加在产品原有价值上的新价值.要提高商品的附加值,就要以独到的设计创意使其在同类产品中居于领先地位,用特定的产品视觉形态和物质形态表现产品内在机能品质与人的个性价值诉求的高度和谐,才能在激烈的市场竞争中占有优势并获取高额利润.中国是世界茶叶的故乡,产茶、制茶、饮茶历史最悠久,茶类最齐全,而且中国人酷爱喝茶,茶素来与文人雅士有不解之缘,因此在现代茶叶包装设计中,以国画作为主体图形的很多.如“文山包种茶”的包装,其图形为国画中的写意,取文山地区连绵不断的茶山为素材,一笔代过,简略得不能再简略,却是妙笔生花,生动自然.让消费者在买茶的同时欣赏到中国古典水墨画,真可谓一举两得.同时茶也是中国人馈赠亲朋好友的佳品.如永年普洱茶公司又一款茶饼叫“金箔纪念饼”.此茶除了包装及其精美外,茶饼表面还有一张金箔,饼中金箔可以食用并且有益于人体,无论是自己收藏还是送给朋友都是一款不错的茶饼.一上市就赢得了消费者的好感.4融入传统元素,并结合现代审美来进行包装容器的创新设计每个国家在其发展的历程中都会形成具有各自特色的传统文化.任何民族的设计都不能离开其特定的文化体系.随着经济的高度发展,有的人认为传统文化落伍了,企图摆脱传统文化的束缚.然而民族性与世界性是相辅相成的,现代包装设计与传统文化不应该相互割裂,而应该相互渗透,才能创造出具有民族特色的现代包装.当然,在强调传统文化的同时,切勿走入教条僵化的民族情结中,民族化绝不是复古主义,我们要走出“越是民族的,就越是国际的”认识误区.只有在对中国传统文化有一定的了解后,才能结合现代技术进行创造,才能形成有中国特色的设计文化,达到文化的传承和发展.具体到设计实践中,不能仅仅拷贝一些民族的图案就认为是民族化设计,使设计流于肤浅,而应该在设计中融入民族文化的精神实质,如自然和谐的造物原则、中轴平衡的布局式样等等,或者对传统文化符号以打散、重组等现代设计手法重新演绎,使民族传统文化在新的时代获得新的认同,焕发出更加迷人的风采.用传统材料制作的包装会给人返璞归真的感觉.新长发糖炒栗子是享誉上海六十多年的老牌子,他的包装体现了民族风格.普通包装采用了传统的牛皮纸,在开口处加以扎皱工艺,并配以红绳给人以喜庆的感觉;礼盒包装用的是竹篮,上面盖有一张红色斗方,简洁却富有情感与张力;整体设计与产品本身的特质相呼应.在设计中将传统内容重新整合,进行再设计,使其具备现代人审美情趣,是对传统文化真正意义上的传承和发展.“酒鬼”包装能从全国众多品牌中能够脱颖而出,除了产品自身的品质外,品牌以及包装设计的创新是重要的因素.出自黄永玉大师之手的“酒鬼”酒瓶借用传统形象,其形似饱满且捆扎好的麻袋,初看很土俗,像出土文物,然而大土大俗之中又显大雅大致,在返璞归真之中显示历史的厚重感.成功的品牌个性和包装设计,使“酒鬼”的市场身价在短暂的几年内一路飙升,其所属的湘泉酒厂也因此而迅速发展[1].5积极运用新材料、新工艺来进行包装容器的设计创新设计与技术是相辅相成的,设计师不要完全被技术所限制,而技术也会使设计锦上添花.在新技术、新工艺上创新可以为包装容器的设计提供更为广阔的天地[3].例如美国一家公司经过悉心研究设计了一种带有自动冷却装置的新型汽水罐,它改变了我们对于传统灌装饮料的惯性思维.这种汽水罐附有一个漏斗形的微型储气筒,里面密封了用作冷却的二氧化碳,罐盖与储气筒用细管链接,当打开罐盖时,细管断开,储气筒中的二氧化碳从管口逸出,把罐内汽水的热量全部吸走,三分钟后,罐内汽水便变成了冰凉的“冰水”.可以设想一下,以后喝冰汽水是不是不用从冰箱里拿了呢?创新意识是设计理念中的一个重要环节,创新意识也是设计行业一个永恒的话题.商品的包装设计创新应是清晰的传达信息、表现品质、独特出众,也表现市场定位和蕴含丰富的文化内涵.容器设计是包装设计系统中的重要组成部分,是保证平面设计的载体和进行结构设计的基础,是进行包装设计的重要一环,所以说包装设计师应当从宏观上进行设计定位,然后进行合理的设计创作,才能创作出优秀的包装设计作品.———————————————————参考文献:〔1〕王娟.包装容器造型的设计创新[J].广东:包装与设计,2003(119):97-98.〔2〕王美艳.香水包装中的仿生设计[J].重庆:包装工程,2005(1):52-53.〔3〕朱国勤.包装设计[M].上海:上海人民美术出版社,2006.8-9.104 --。
10种包装盒的盒型礼品盒是以表达情意为主要目的而配备的实用礼品包装,一般选用纸质包装,是包装方式的一种社会需要的延伸。
近年来,随着技术、设备的发展,礼品盒的类型也越来越多。
在基本的结构框架下,设计师们创造出了千变万化的盒型,给产品的包装穿上了炫酷的嫁衣,今天小编对常见盒型及名称给大家做一表述:01书型盒包装样式像书本,包装盒从于面打开。
书型盒设计展开图02天地盖盒天地盒是用盖直盖到底盒,封闭整个盒面。
由于天地盖全扣入形成双层,因而抗压力强,可起到充分保护商品的作用,天地盖包装盒用纸比较多,成本稍微偏高,质感强,适合做精品礼盒等。
天地盖盒型设计展开图天地盖盒由盖盒与底盒组成,一般为上大下小扣合使用。
天地盖盒展开图03飞机盒飞机盒体展开为整张斩型纸张展开类似飞机,不用糊盒,利用结构的设计,节约包装盒的成本,让结构达到一体成型。
节约材料结构强度大,符合自动化包装批量生产的要求,利用纸板的自身强度,折弯和扣成型,常用于高档水果、食品以及日用品的包装。
飞机盒展开图04手提盒手提式包装盒是现代纸盒包装中一种新的结构形式。
最大特点是方便携带,这种造型结构都在盒体上装有提手,在盒盖上部穿插而成。
该盒是从摇盖盒演变而来,最早用来盛装酒类,后普遍用于日常生活用品和食品包装。
手提盒展开图05管式盒又称摇盖盒,指盖与盒体结合在一起的折叠纸盒。
盖的设计形式有:无侧边的平折合盖,具有两个侧边的盖连折盒盖,几个折盖自由折叠的折合盖。
结构简单,并有充分的保护性能。
用途最为广泛,多用于日常用品、食品、文具包装等。
管式盒包装展开图06抽屉盒抽屉式又叫抽匣式或中舟式。
由盒身与抽匣组成,抽匣是内盒或能塞进外壳的钱盘式盒;也叫外壳或外盒,以装订或黏贴封合。
总的看来,内盒有保护性,外盒有装饰性,这种纸盒结构牢固、使用方便、盒型美观,多用于饰品和化妆品包装品。
抽屉盒包装展开图07多边形盒同样采用天地盖的形式,但造型是六边形或八边型等多边构成,精品礼盒给人稳定大气的感觉,使消费者留下深刻的印象。
目 录 1 选题背景 ................................................ 1 1.1 娃哈哈营养快线市场概述 ...................................... 1 1.2 娃哈哈营养快些产品概述 ...................................... 2 1.3 选题对象 .................................................... 3 2 现有设计方案分析.......................................... 3 2.1 内包装容器造型分析 .......................................... 3 2.2 中包装(销售包装)分析 ...................................... 4 2.3 外包装(运输包装)分析 ...................................... 4 2.4 主要结构创建过程 ............................................ 6 2.5 现有方案设计总结 ............................................ 9 3 设计改进 ................................................ 9 3.1 内包装设计 .................................................. 9 3.2 中包装设计 .................................................. 9 3.3 外包装设计 ................................................. 10 3.4 设计结果 ................................................... 10 4 设计总结 ............................................... 10 参 考 文 献 .............................................. 13 1 选题背景 1.1 娃哈哈营养快线市场概述 (1)品牌信息 杭州娃哈哈集团有限公司创建于1987年,目前为中国最大的食品饮料生产企业,全球第五大饮料生产企业,仅次于可口可乐、百事可乐、吉百利、柯特这4家跨国公司。在中国26个省市建有100余家合资控股、参股公司,在全国除台湾外的所有省、自治区、直辖市均建立了销售分支机构,拥有员工近2万名,总资产达 121亿元。公司拥有世界一流的自动化生产线,以及先进的食品饮料研发检测仪器和加工工艺,主要从事食品饮料的开发、生产和销售,主要生产含乳饮料、瓶装水、碳酸饮料、茶饮料、果汁饮料、罐头食品、医药保健品、休闲食品等八大类近100个品种的产品,其中瓶装水、含乳饮料、八宝粥罐头多年来产销量一直位居全国第一。2007年,公司实现营业收入258亿元,娃哈哈在资产规模、产量、销售收入、利润、利税等指标上已连续10年位居中国饮料行业首位,成为目前中国最大、效益最好、最具发展潜力的食品饮料企业。 娃哈哈坚持诚信经营,泽被社会。二十年来累计向国家上交税金68亿元,资助教育和各类社会公益事业2亿多元;大力发展农副产品深加工项目,二十年累计采购各类农副产品价值达78亿元,直接和间接解决了40万农村人口的就业问题;在中西部、贫困地区、革命老区,东北老工业区投资建厂近40家,为促进当地经济和社会发展作出了积极的贡献。 (2)品牌定位 营养快线的营养成为不但有牛奶和果汁的营养成分,其特色是纯正果汁与香浓牛奶的完美结合,牛奶的丰富营养和钙质加上果汁的丰富维生素,不但口感十足,营养丰富,而且还添加了15中营养素,从娃哈哈的宣传口号“早上喝一瓶,精神一上午”可以看出,其市场定位是早餐奶。在市场上的乳饮料中,营养快线更具备了营养早餐的特性。因此,营养快线还成为了早餐饮料,对于匆忙的上班族以及一般家庭来说,营养快线作为早餐饮料开拓这一市场具有强有力的竞争力。 (3)产品功能 根植于杭州娃哈哈集团有限公司的娃哈哈营养快线,是娃哈哈集团根据中国人独特膳食结构和营养状况,精心研制而成的一种全新的牛奶果昔饮品。纯正果汁与香浓牛奶的完美结合,让营养快线不但拥有来自牛奶的丰富营养和钙质,而且还有来自果汁的丰富维生素。人体所需的维生素A、D、E、B3、B6、B12、钾、钙、钠、镁等15种营养素一步到位,让你轻松承受压力,接受挑战! 营养快线,时尚出跳的包装,清新滑爽的口感,丰富全面的营养,契合了都市人的现代生活节奏,一上市就赢得了众多消费者的喜爱,成为营养早餐、课间小憩、工作闲暇、聚会旅游的理想选择。 (4)产品特点 营养快线作为一种饮料,是娃哈哈集团根据中国人独特膳食结构和营养状况精心研制而成的一种全新的牛奶果昔饮品。其主要成分为牛奶和果汁。营养、新鲜和健康是产品自身的特点,也为产品的功能定位。
1.2 娃哈哈营养快些产品概述 (1)品牌定位 营养快线作为一种饮料,是娃哈哈集团根据中国人独特膳食结构和营养状况精心研制而成的一种全新的牛奶果昔饮品。其主要成分为牛奶和果汁。营养、新鲜和健康是产品自身的特点,也为产品的功能定位。 根据果汁添加成分不同,营养快线在口味上分为苹果味、柠檬味、橙子味、菠萝味、原味、香草冰激凌味、椰子味、山楂味等。其中南宁市面上多以苹果味、橙子味、原味、椰子味等为主。同时,在产品的包装上根据不同的颜色也采用了不同的颜色包装,其中多以橙黄色白色相间、蓝色和白色相间、黄色和橙黄色相间等为主。此外,在包装上还与当前流行网络游戏梦幻西游联合打造,把梦幻西游的人物图片印刷在包装纸上,喝营养快线和玩梦幻西游组合在一起。不同的口味和包装颜色把产品细分化,更能给消费者带来不同的选择,迎合了目标消费群追求时尚、个性的特点。因此,营养快线细分了乳饮料市场,产品品牌定位在新鲜、营养、健康、时尚。 (2)产品细分情况 人群:老少皆宜,无固定人群 口味:苹果味、柠檬味、橙子味、菠萝味、原味、香草冰激凌味、椰子味、山楂味等。 容量:380ml、500ml、1500ml。 ① 瓶装500ml容量
图1-1 瓶装500ml营养快线外观图 ② 瓶装280ml容量 图1-2 瓶装280ml营养快线外观图 ③ 瓶装1500ml容量
图1-3 瓶装1500ml营养快线外观图 功能:娃哈哈营养快线幸福牵线装,特别添加18种营养素,采用生物科技,益生菌发酵,让酸奶的营养和果汁的美味甜蜜牵手,营养美味一步到位!不但拥有来自牛奶的丰富营养和钙质,而且还有来自果汁的丰富维生素。
1.3 选题对象 本课程设计选择:娃哈哈营养快线幸福牵线装(500ml)。 设计目的:对现有容器造型、销售包装、进行再设计。
2 现有设计方案分析 2.1 内包装容器造型分析 (1)整体造型: 装配图: 图2-1 产品装配图 (2)瓶盖、瓶口结构(见附图) (3)瓶身结构(见附图) (4)瓶底结构(见附图)
2.2 中包装(销售包装)分析 由于本产品是饮料类的容器,容器自身结构已经足够稳定。倘若再设计中包装,首先会造成材料的浪费,其次会造成容器的开启不便。所以不需要进行中包装分析。
2.3 外包装(运输包装)分析 (1)纸箱的尺寸计算 内包装最大外廓尺寸为6060175lbhmmmmmm 外包装采用0201型纸箱,A瓦楞纸,0210型纸箱的最佳比例为::1.5:1:1lbh 则内包装的排列方式为53300:180:175lbhmmmmmm时最接近最佳比例,则一箱装15瓶。 查《包装结构设计》书, 内尺寸计算公式: 'max(1)ixxXxndnTk 式(5-6)
式中:maxx——内装物最大外尺寸,mm
xn——内装物排列数目,件
d——内装物公差系数,mm T——衬格或缓冲件总厚度,mm 'k——内尺寸修正系数,mm 则: 6051(51)5309iLmm 6031(31)5187iBmm 1753178iHmm 制造尺寸计算公式:
iXXk 式(5-10)
式中:iX——瓦楞纸箱内尺寸; k——制造尺寸修正系数;
则:
13096315Lmm
11876193Bmm
21873190Bmm
11789187Hmm 98.5Fmm 35Jmm 外尺寸计算公式:
0maxXXK 式(5-20)
式中:maxX——纸箱最大制造尺寸,mm K——纸箱外尺寸修正系数,mm 则:
03155320Lmm
01935198Bmm
01875192Hmm (2)纸箱的展开图
图2-2 纸箱展开图
