精品微课：S700K提速道岔电路故障的处理方法高速铁路信号技术交流前沿▏ 适用▏ 精品内容导读 ID：gaotiexinhao S700K道岔电路图中五线的作用分别是：X1的作用为动作电路A相电源的传送线和道岔定反位表示的共用回线；X2的作用为道岔向定位扳动时B相电源的传送线和定位表示线；X3的作用为道岔向反位扳动时C相电源的传送线和反位表示线；X4的作用为道岔向反位扳动时的B相电源的传送线和定位表示线；X5的作用为道岔向定位扳动时C相电源的传送线和反位表示线。
“四步法”：即2DQJ转极，BHJ不能励磁，或者BHJ吸起后又落下并且先于1DQJ↓，就可以将道岔扳到室内外不一致的位置，用表示电压检查室内外三条启动线的方法处理，将动态启动故障转化为静态表示故障，快速、准确判断判障点。
例如，某站在办理进路时发现12#道岔不能反位，控制台挤岔报警。
首先检查1DQJ、1DQJF是否吸起，2DQJ是否转极，若该部分继电器动作不正常，判断为室内电路故障，按继电器动作逻辑关系式FCJ↑→1DQJ↑→1DQJF↑→2DQJ转极，进行查找。
确定室内电路动作正常后，应进一步观察BHJ是吸起后落下，还是从未吸起过。
当BHJ吸起后又落下时，还要注意BHJ与1DQJ落下的先后顺序。
通过逻辑顺序判断故障原因，如图1所示。
图1 BHJ和1DQJ逻辑关系图当观察判断故障现象发现2DQJ转极，BHJ不能励磁，或者BHJ 吸起后又落下并且先于1DQJ↓，就可以将道岔扳到室内外不一致的位置，利用“四步法”处理故障。
道岔定位有表示，往反位扳不动。
在控制台将道岔扳向反位，室内继电器动作到反位，室外转辙机接点仍然在定位。
简化电路如图2所示，分析判断如下。
图2 四步法处理控制电路故障简化电路图第一步：检查DBQ是否将三相交流电送至1DQJ11、1DQJF11、1DQJF21。
量测量1DQJ12、1DQJF12、1DQJF22接点相互之间是否有交流380V电源。

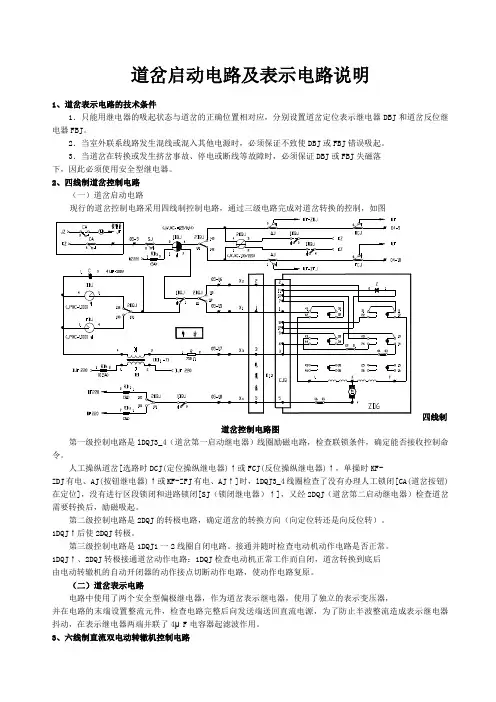

道岔启动电路及表示电路说明1、道岔表示电路的技术条件1．只能用继电器的吸起状态与道岔的正确位置相对应，分别设置道岔定位表示继电器DBJ和道岔反位继电器FBJ。
2．当室外联系线路发生混线或混入其他电源时，必须保证不致使DBJ或FBJ错误吸起。
3．当道岔在转换或发生挤岔事故、停电或断线等故障时，必须保证DBJ或FBJ失磁落下，因此必须使用安全型继电器。
2、四线制道岔控制电路（一）道岔启动电路现行的道岔控制电路采用四线制控制电路，通过三级电路完成对道岔转换的控制，如图四线制道岔控制电路图第一级控制电路是lDQJ3_4（道岔第一启动继电器）线圈励磁电路，检查联锁条件，确定能否接收控制命令。
人工操纵道岔[选路时DCJ(定位操纵继电器)↑或FCJ(反位操纵继电器)↑，单操时KF-ZDJ有电、AJ(按钮继电器)↑或KF-ZFJ有电、AJ↑]时，lDQJ3_4线圈检查了没有办理人工锁闭[CA(道岔按钮)在定位]，没有进行区段锁闭和进路锁闭[SJ（锁闭继电器）↑]，又经2DQJ（道岔第二启动继电器）检查道岔需要转换后，励磁吸起。
第二级控制电路是2DQJ的转极电路，确定道岔的转换方向（向定位转还是向反位转）。
1DQJ↑后使2DQJ转极。
第三级控制电路是1DQJ1一2线圈自闭电路。
接通并随时检查电动机动作电路是否正常。
1DQJ↑、2DQJ转极接通道岔动作电路：1DQJ检查电动机正常工作而自闭，道岔转换到底后由电动转辙机的自动开闭器的动作接点切断动作电路，使动作电路复原。
（二）道岔表示电路电路中使用了两个安全型偏极继电器，作为道岔表示继电器，使用了独立的表示变压器，并在电路的末端设置整流元件，检查电路完整后向发送端送回直流电源，为了防止半波整流造成表示继电器抖动，在表示继电器两端并联了4μF电容器起滤波作用。
3、六线制直流双电动转辙机控制电路当轨道线路采用12号60 kg/m AT道岔时，一台转辙机已经适应不了转换力和牵引力的要求。
